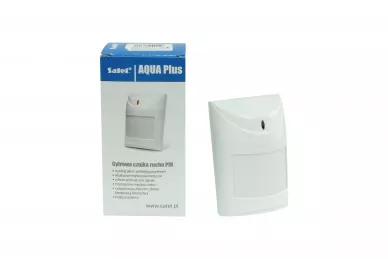

Satel AQUA Plus Détecteur numérique PIR

Propriétés

1. Pyroélément double.
2. Algorithme numérique pour la détection des mouvements.
3. Analyse du signal du double pyroélément : valeur et quantité.
4. Fonction de pré-alarme.
5. Compensation numérique de la température.
6. Indication de faible tension d'alimentation (chute de tension inférieure à 9 V ±5%).

Composants de l'ensemble

• Détecteur
• Support d'inclinaison
• Boulons d'expansion
• Manuel

Satel AQUA Plus Détecteur numérique PIR

Satel AQUA Plus Détecteur numérique PIR

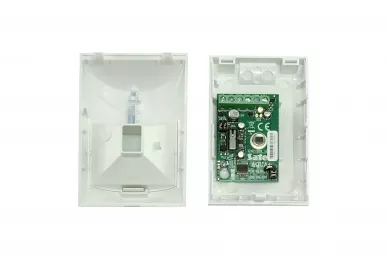

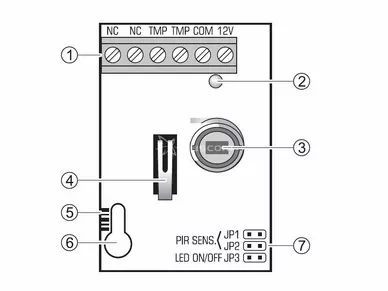

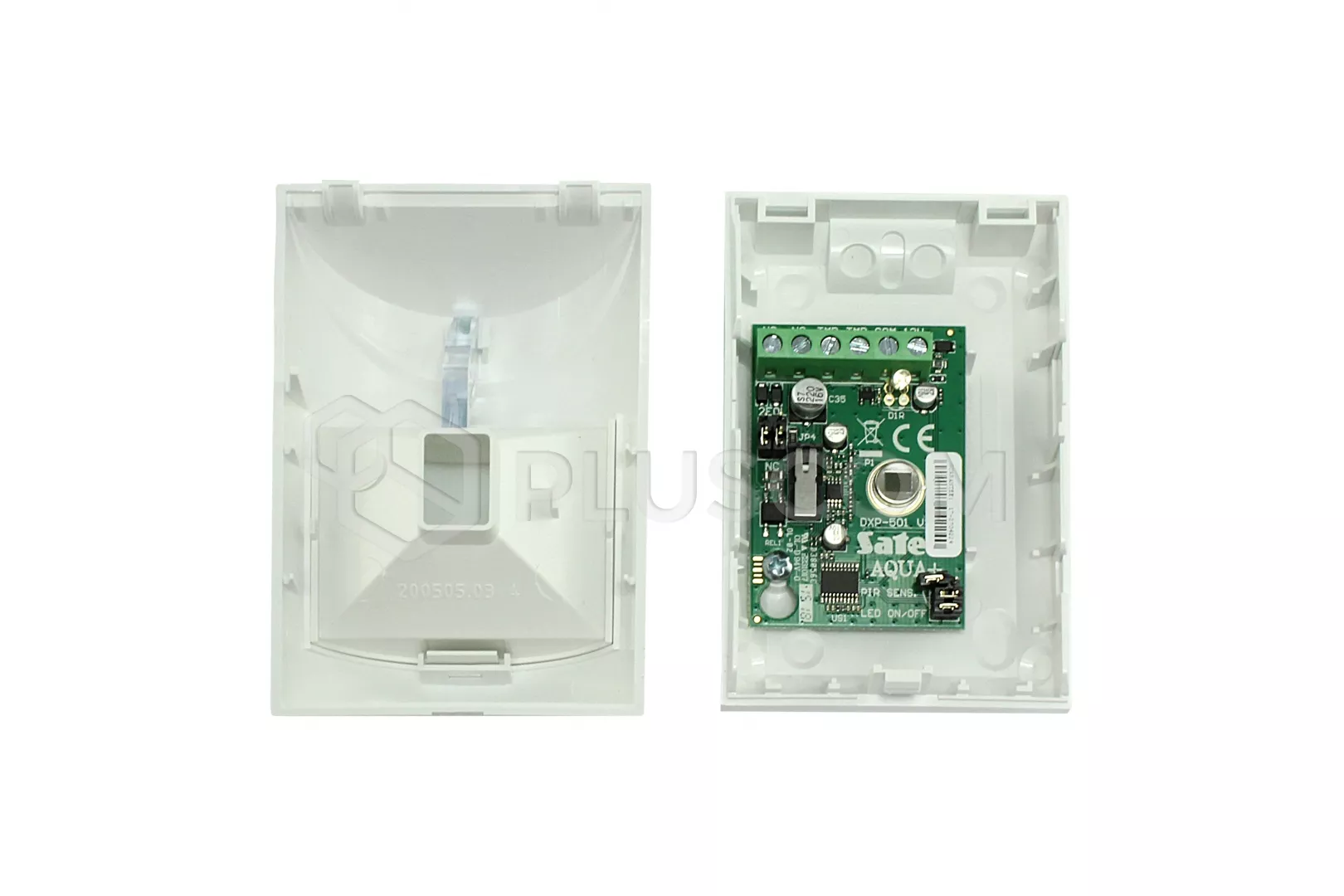

Description du dessin :

1. terminaux :
   • NC - relais (NC)
   • TMP - contact d'autoprotection
   • COM - terre
   • 12V - entrée d'alimentation
2. LED rouge indiquant :
   • pré-alarmee - clignotement bref (env. 120 ms) ;
   • alarm - s'allume pendant 2 secondes ;
   • état de démarrage - clignote rapidement ;
   • faible tension d'alimentation - sur.
3. pyroélément.
4. contact d'autoprotection.
5. échelle graduée pour le positionnement de l'élément pyrotechnique par rapport à la lentille.
6. trou pour la vis de fixation.
7. broches pour la configuration du détecteur :
   • PIR SENS. - Détermination de la sensibilité du détecteur
   • LED ON/OFF - activation/désactivation de la signalisation par LED. La signalisation est activée lorsque les broches sont court-circuitées.

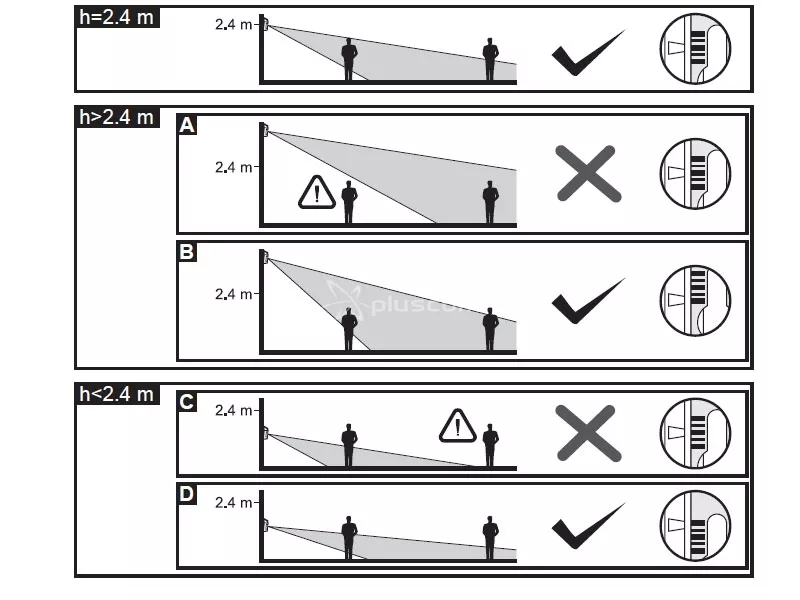

   Réglage de la sensibilité du détecteur



   Satel AQUA Plus Détecteur numérique PIR

   • A - faible sensibilité,
   • B et C - sensibilité moyenne,
   • D - sensibilité élevée

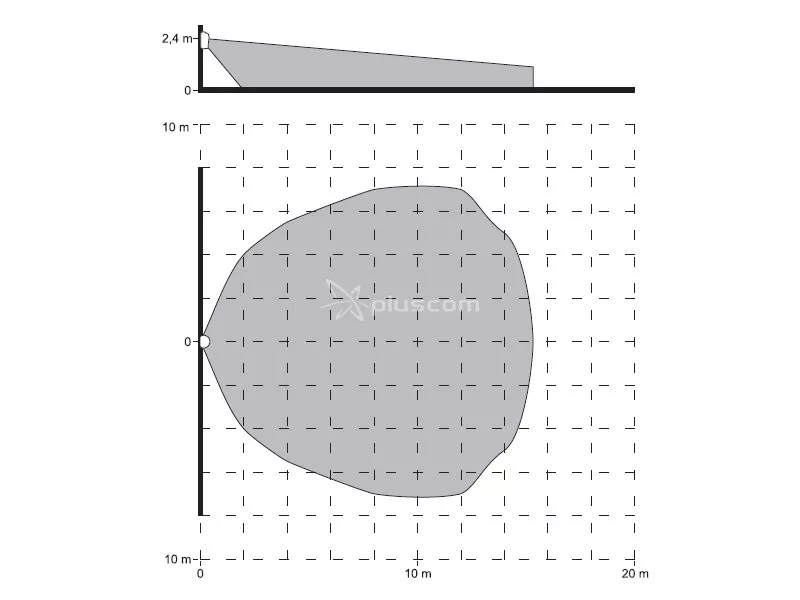

   Zone de détection



   Satel AQUA Plus Détecteur numérique PIR

   La lentille EWA standard du détecteur peut être remplacée par une autre lentille :

   • LR - longue portée avec contrôle de la zone de reptation : portée de 30 m ; largeur du faisceau principal en fin de portée de 3 m.
   • VB - rideau vertical : portée 22,5 m ; largeur du faisceau en fin de portée 2,2 m.

   Montage

   1. Ouvrir le boîtier.
   2. Retirer la carte électronique.
   3. Faire des trous pour les vis et les câbles dans la base du boîtier.
   4. Faire passer le câble par le trou réalisé.
   5. Fixer la base du boîtier au mur ou au support fourni.
   6. Fixez la carte électronique en tenant compte de la hauteur à laquelle le détecteur est monté.
   7. Connecter les fils aux bornes appropriées.
   8. Utilisez les cavaliers pour régler les paramètres de fonctionnement du détecteur.
   9. Fermez le boîtier du détecteur.

   Mise en service

   1. Mettez le détecteur sous tension. La LED commence à clignoter (si les broches ON/OFF de la LED sont court-circuitées).
   2. Lorsque le détecteur entre en état de fonctionnement (arrêt du clignotement de la LED), effectuer un test de portée du détecteur, c'est-à-dire vérifier qu'un déplacement dans la zone surveillée déclenche le relais d'alarme et que la LED s'allume.
   3. Si nécessaire, modifier la sensibilité du détecteur (broches PIR SENS.).
