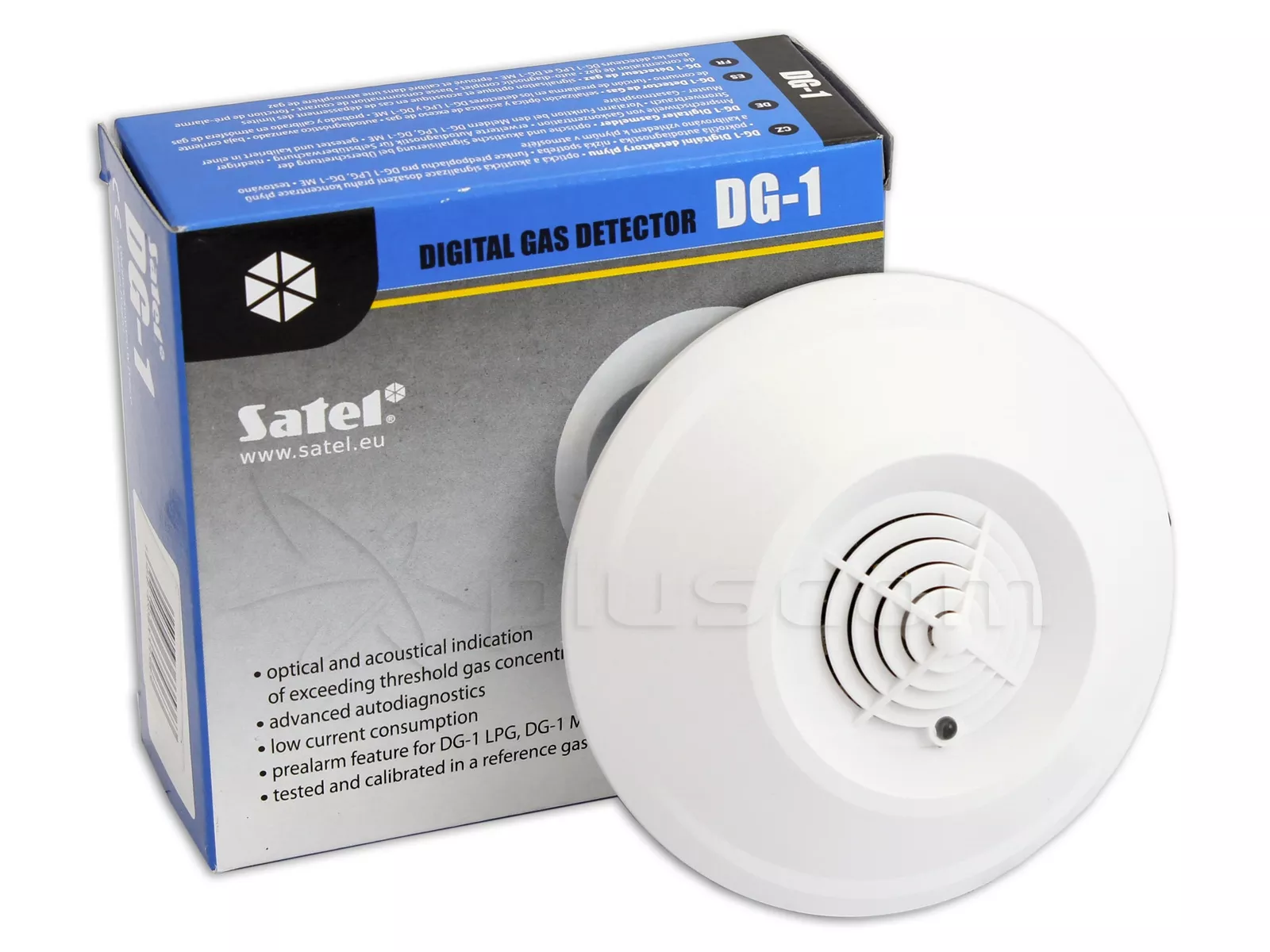

Capteur Satel DG-1 CO peut être utilisé dans des systèmes d'alarme ou d'autres systèmes pour vérifier que la concentration de CO de monoxyde de carbone. La compensation numérique de la température permet un fonctionnement de -30°C à +55°C.
Génération de concentration d'alarme - 50 ppm pendant 75 minutes, 100 ppm pendant 25 minutes, 300 ppm pendant 1 minute
Alarme est signalée par une LED (rouge) et un signal sonore (signal 1s, pause 1s) et l'ouverture des contacts NF à tout moment lorsque la concentration de gaz est de 50 ppm pendant 75 minutes, 100 ppm pendant 25 minutes, 300 ppm pendant 1 minute. L'indication est également maintenue pendant plusieurs minutes après le passage sous le seuil d'alarme.

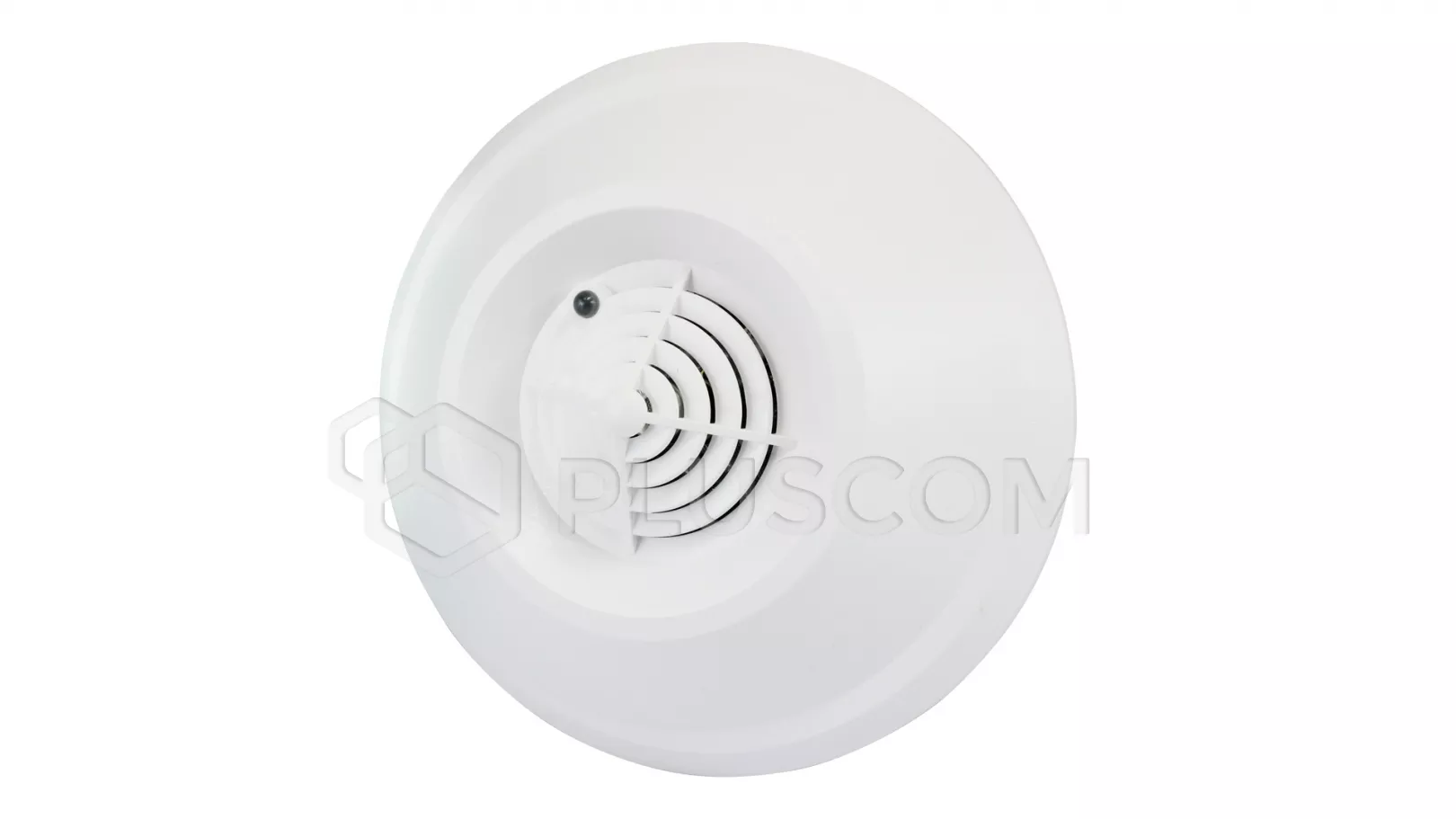

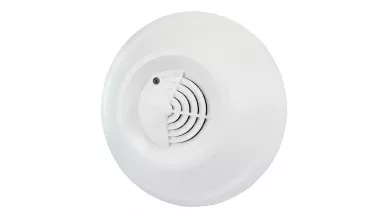

Satel DG-1 CO Détecteur de monoxyde de carbone (Chad)

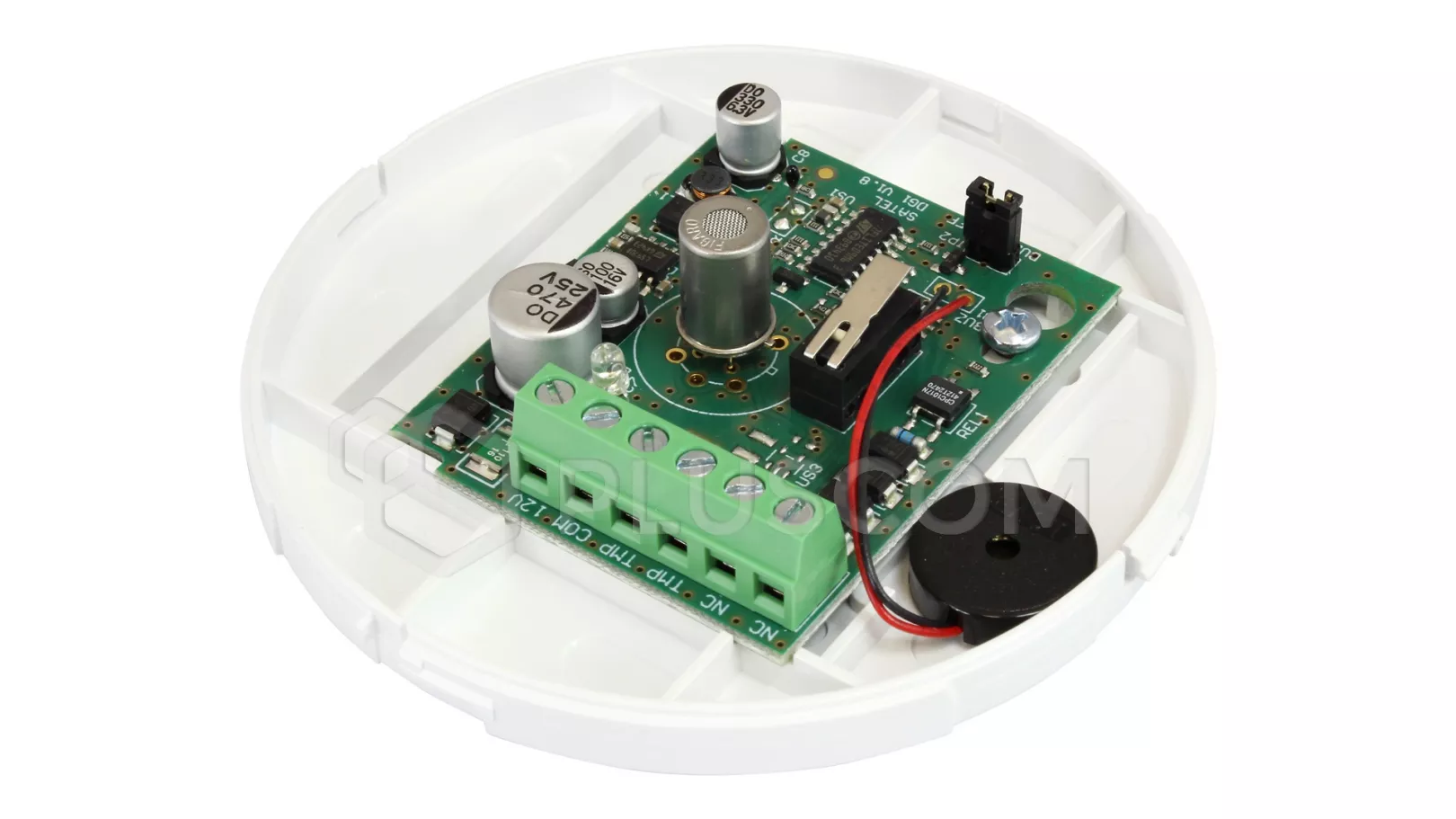

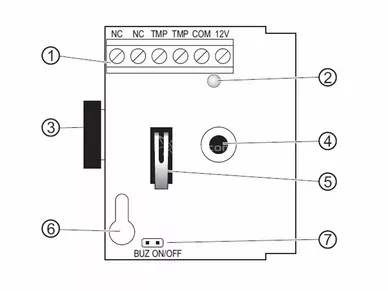

Légende :
- Connecteurs :
- NC - Connecteurs d'alarme (NC)
- TMP - Connecteurs du circuit d'autoprotection
- COM - terre
- 12V - alimentation
- LED (rouge) pour indiquer l'alarme, la pré-alarme et le défaut.
- Buzzer pour indiquer l'alarme, la pré-alarme et la défaillance.
- Détecteur de gaz.
- Connecteur du circuit d'autoprotection (ouverture du boîtier).
- Trou de montage de l'électronique dans le boîtier
- BUZ - Broches permettant d'activer et de désactiver la signalisation sonore via le buzzer.
Une chute de la tension d'alimentation en dessous de 9V +/- 5% ou un mauvais fonctionnement du capteur de gaz (autotest) sont signalés comme suit panne. Elle est signalée par une LED (rouge) et un signal sonore (signalisation 0,25s, pause 0,25s) et l'ouverture des contacts NF.
Installation du capteur de CO Satel DG-1
Le capteur de chad (monoxyde de carbone) doit être installé à une hauteur d'environ 1,5 mètre.

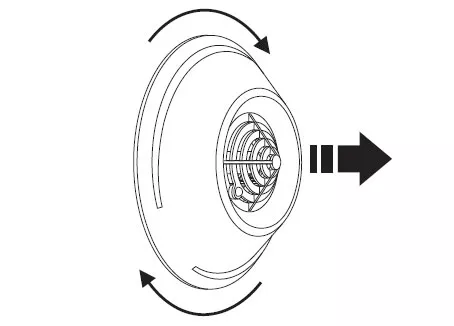

- Ouvrez le boîtier :
Satel DG-1 CO Détecteur de monoxyde de carbone (Chad)
- Retirer l'électronique
- Faire un trou et passer le câble
- Visser l'arrière du boîtier au mur
- Installer l'électronique
- Visser les fils aux bornes
- Installer ou retirer le cavalier sur les contacts LPD

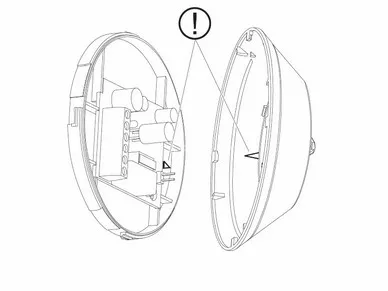

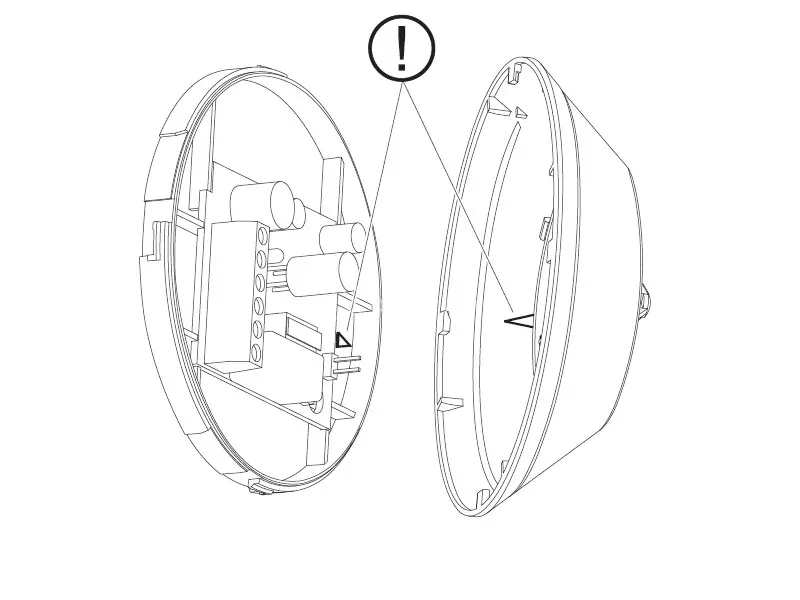

- Fermez le boîtier du capteur en veillant à ce que les repères des deux parties du boîtier soient opposés l'un à l'autre (comme indiqué ci-dessous).
Satel DG-1 CO Détecteur de monoxyde de carbone (Chad)
- Mettez le système sous tension. Le capteur émet 3 bips courts et une LED clignote.
Important :
- Il n'est pas recommandé d'installer le capteur dans des pièces où se trouvent des installations industrielles.
- Le capteur de gaz s'échauffe pendant le fonctionnement
- Les capteurs sont testés au stade de la production.
- La vérification du bon fonctionnement peut être effectuée à l'aide de kits de test.
Un testeur peut être utilisé pour tester le détecteur :
