Les détecteurs magnétiques se composent de deux éléments : un capteur magnétique (interrupteur Reed) et un aimant.L'interrupteur Reed placé à proximité de l'aimant ferme le circuit électrique.Chaque composant du détecteur est logé dans un boîtier étanche identique - la partie contenant l'interrupteur Reed est munie de deux fils électriques.
Le détecteur K-3 peut être encastré.
Les détecteurs magnétiques peuvent être utilisés partout où il est nécessaire de contrôler l'état des portes, des fenêtres ou d'autres éléments mobiles, par exemple dans le cas d'une porte ou d'une fenêtre. Par exemple, pour protéger ou contrôler l'accès à des objets, des pièces ou des appareils spécifiques, dans des systèmes d'automatisation, etc.

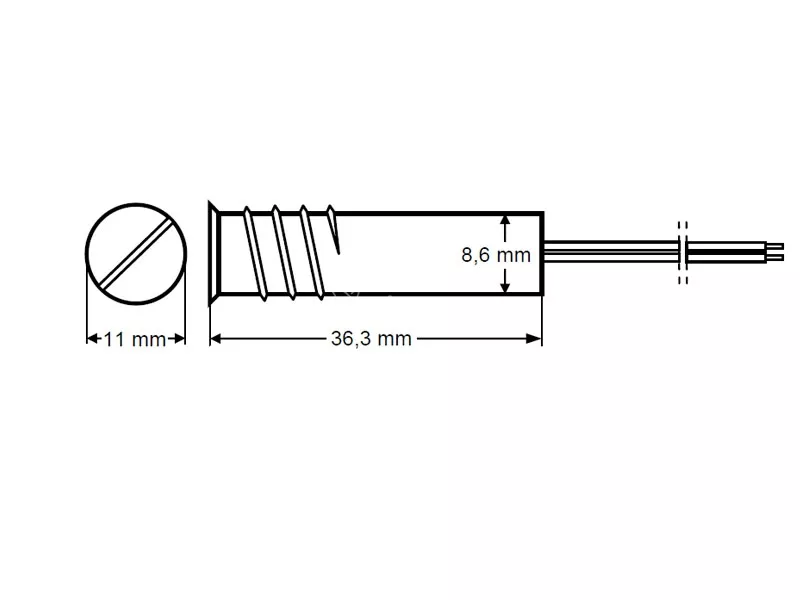

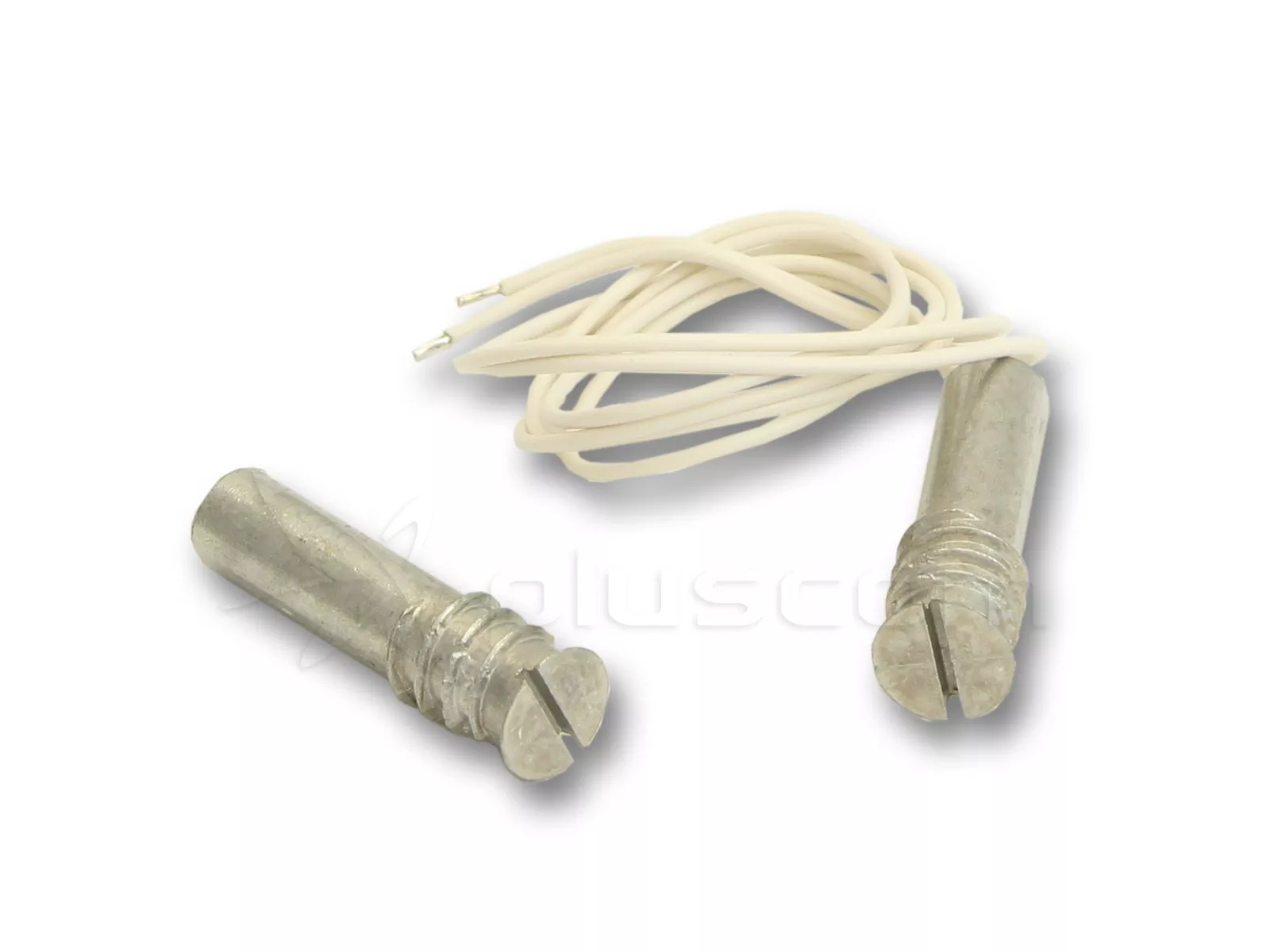

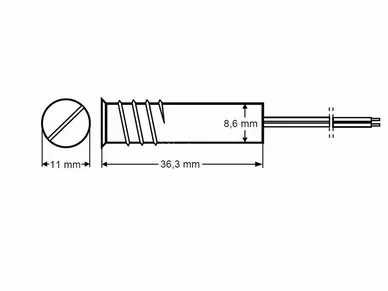

Satel K-3 Détecteur magnétique (boîtier en aluminium)
L'installation
L'élément détecteur contenant l'aimant doit être monté sur la partie mobile, tandis que l'interrupteur Reed doit être monté sur la partie fixe de la porte, de la fenêtre, etc. à protéger. Les détecteurs à mortaiser K-3 sont conçus pour un montage frontal dans des matériaux tels que le bois ou le plastique. Les murs dans lesquels le détecteur doit être monté doivent avoir une épaisseur d'au moins 10 mm, afin d'assurer une stabilité adéquate aux éléments installés. Les trous pour les détecteurs K-3 doivent être percés avec une mèche de 9 mm de diamètre. Le détecteur K-3 est doté d'un filetage et doit être vissé. Les éléments de détection montés peuvent être renforcés à l'aide d'un adhésif approprié. L'aimant doit être à portée de l'interrupteur Reed. Le déplacement axial de l'aimant et du commutateur à lames dans les détecteurs cylindriques ne doit pas dépasser 12 mm pour le K-3.
Remarques
L'élément contenant l'aimant ne doit en aucun cas être raccourci (rogné).
Un soin particulier doit être apporté au montage de la partie du détecteur contenant le contactron. Il ne faut pas l'enfoncer dans le trou à l'aide d'un marteau, car il contient à l'intérieur un composant délicat qui peut être endommagé.
Lorsque le commutateur à lames K-3 est vissé, le câble est torsadé afin de ne pas l'endommager. Veillez à ce qu'il y ait suffisamment de câble de rechange ou tordez-le dans la direction opposée avant l'installation afin qu'il se redresse après l'installation.
