Détecteur numérique de bris de verre INDIGO est conçu pour être utilisé dans les systèmes de signalisation d'effraction et de vol. Il peut être pour la détection de bris de verre normal, trempé et feuilleté. Le bris de verre est signalé par l'enregistrement d'un signal basse fréquence (bruit d'impact) suivi d'un signal haute fréquence (bruit de bris de verre). Le canal haute fréquence est analysé pendant 4 secondes à partir du moment où l'onde sonore basse fréquence induite par l'impact est reçue.

Le détecteur surveille la tension d'alimentation. En cas de chute de tension en dessous de 9 V (±5%) pendant plus de 2 secondes, il signale le défaut en activant le relais d'alarme et en allumant la LED en continu. Le rétablissement de la tension à un minimum de 9 V (±5%) désactive l'indication de défaut.

Satel INDIGO Détecteur numérique acoustique de bris de glace

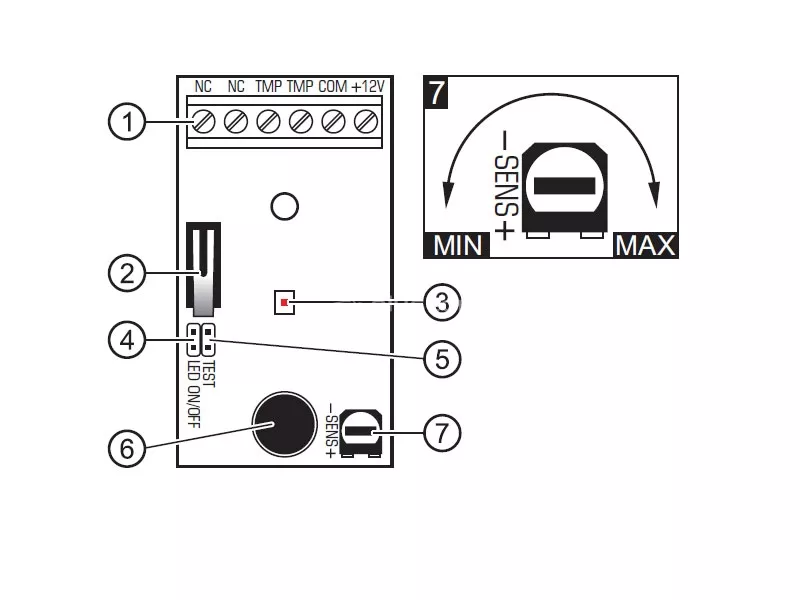

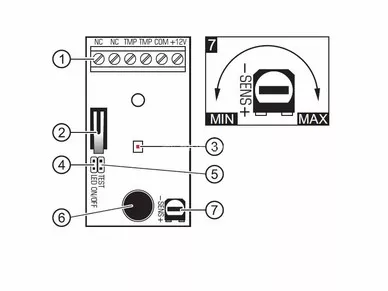

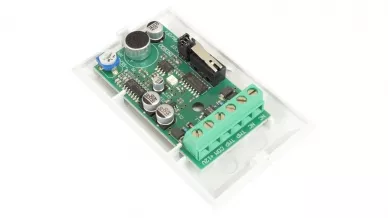

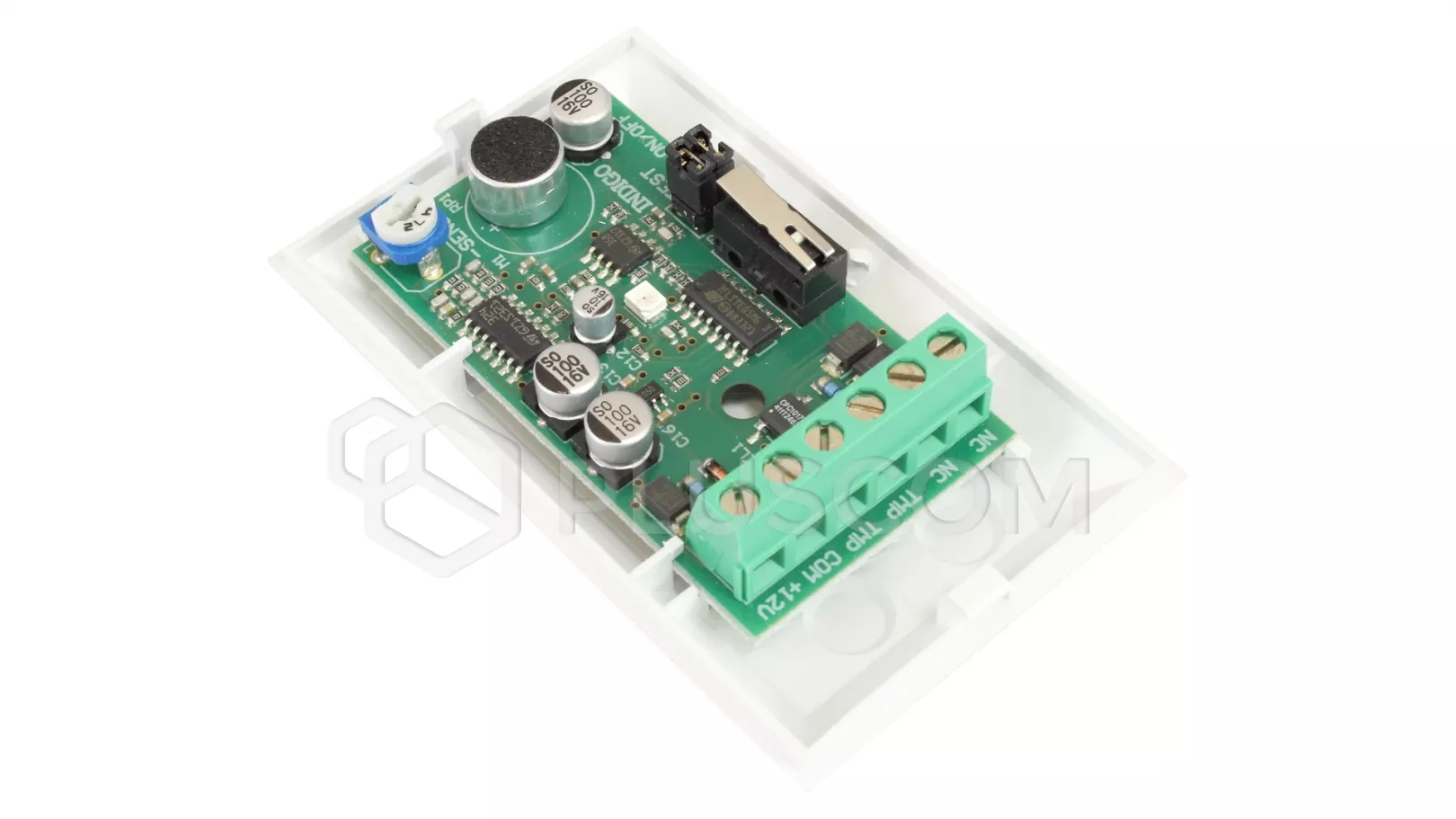

Explication de la figure :

1. bornes :
   • NC - relais (NC)
   • TMP - contact d'autoprotection (NC)
   • COM - terre
   • +12V - entrée d'alimentation
2. contact d'autoprotection.
3. LED rouge indiquant :
   • enregistrement d'un son à basse fréquence (clignotement court)
   • le bris d'un verre (s'allume pendant 2 secondes)
4. broches de signalisation à LED allumées/éteintes. La signalisation est activée lorsque les broches sont court-circuitées.
5. broches pour activer/désactiver le mode test. En mode test, le détecteur analyse uniquement le canal haute fréquence et, après avoir enregistré un son correspondant, vous informe que la vitre a été brisée. Le mode test est activé lorsque les broches sont ouvertes. Pour tester le détecteur, il est recommandé d'utiliser l'INDIGO TESTER.
6. microphone
7. potentiomètre permettant de régler la sensibilité du canal haute fréquence.

Assemblage

Le détecteur peut être installé à l'intérieur. Il doit être monté directement sur le mur de manière à ce que la vitre protégée se trouve dans la zone de fonctionnement du détecteur.

Veuillez noter que les rideaux, les tentures, les tissus d'ameublement, les carreaux acoustiques, etc. ne doivent pas être utilisés. Veuillez noter que les rideaux, les tentures, les revêtements de meubles souples, les dalles acoustiques, etc. réduisent la portée du détecteur.

1. Ouvrez le boîtier et retirez la carte électronique.
2. Prévoir des passe-fils pour les vis et les câbles sur le panneau arrière du boîtier.
3. Faites passer le câble par l'ouverture pratiquée.
4. Fixer le panneau arrière du boîtier au mur.
5. Fixez la carte électronique.
6. Connecter les fils aux bornes appropriées.
7. Configurez le détecteur à l'aide de cavaliers et d'un potentiomètre.
8. Fermer le boîtier. Le détecteur est prêt à fonctionner.

Pour tester le détecteur, il est recommandé de
