Double détecteur de mouvementCombinant les technologies PIR et micro-ondes, le détecteur de mouvement à double technologie est conçu pour protéger les pièces avec conditions défavorables - des courants d'air ou une convection intense.
L'utilisation d'un nouveau capteur à micro-ondes de 24 GHz et d'un montage SMD 0402 a permis de mettre au point un dispositif qui s'intègre dans le boîtier d'un détecteur PIR traditionnel. GREY est donc un excellent choix pourprotéger les pièces équipées d'une cheminée ou d'un chauffage à air pulséoù l'esthétique des composants de l'installation est aussi importante que leur fiabilité.
Double détection PIR + micro-ondes pour une fiabilité même dans des conditions difficilesCompensation de la température de la pièce à protégerActivation à distance du mode test et de la fonction de mémorisation des alarmesOption PET pour immuniser la trajectoire PIR contre les petits animaux
Caractéristiques
- Capteur à infrarouge passif (PIR) et à micro-ondes.
- Sensibilité de détection réglable pour les deux capteurs.
- Algorithme numérique pour la détection de mouvement.
- Possibilité de résister aux mouvements d'animaux jusqu'à 15 kilogrammes.
- Compensation numérique de la température.
- LED bicolore pour la détection de mouvement / l'indication d'alarme.
- Activation/désactivation à distance de la LED.
- Mémoire d'alarme.
- Possibilité de tester séparément les capteurs.
- Supervision du trajet du signal du détecteur et de la tension d'alimentation.
- Protection contre l'ouverture du boîtier.
Fonctions de surveillance
Si le trajet du signal est endommagé ou si la tension chute en dessous de 9 V (±5%) pendant plus de 2 secondes, le détecteur signale un défaut. La défaillance est signalée par l'activation du relais d'alarme et l'allumage de la LED en rouge. La signalisation de la défaillance se poursuit pendant toute la durée de la défaillance.
Activation/désactivation à distance de la LED
L'activation/désactivation à distance de la LED est possible lorsque le cavalier situé sur les broches de la LED est placé en position OFF. L'activation/désactivation à distance de la LED est activée par la borne LED. La LED est allumée lorsque la masse est appliquée à la borne. La LED s'éteint lorsque la borne est déconnectée de la terre. La borne peut être connectée à une sortie de panneau de contrôle de type OC programmée, par ex. Cette borne permet de connecter une sortie de panneau de contrôle de type OC programmée par exemple comme INDICATEUR DE MODE DE SERVICE, INTERRUPTEUR BISTABLE ou INDICATEUR DE TEST D'ENTRÉE.
Mémoire d'alarme
Si la LED est allumée, le détecteur peut indiquer une mémoire d'alarme. L'activation/désactivation de la mémoire d'alarme est activée par la borne MEM. La mémoire d'alarme est activée lorsque la borne est mise à la terre. La mémoire d'alarme est désactivée lorsque la borne est déconnectée de la terre. Si la mémoire d'alarme est activée et que le détecteur signale une alarme, la LED clignote en rouge. L'indication de la mémoire d'alarme continue jusqu'à ce que la mémoire d'alarme soit à nouveau activée (la terre est appliquée à la borne MEM). La désactivation de la mémoire d'alarme ne met pas fin à la signalisation de la mémoire d'alarme. Une sortie de panneau de contrôle de type OC programmée, par ex. programmée par exemple comme INDICATEUR D'ARMEE.

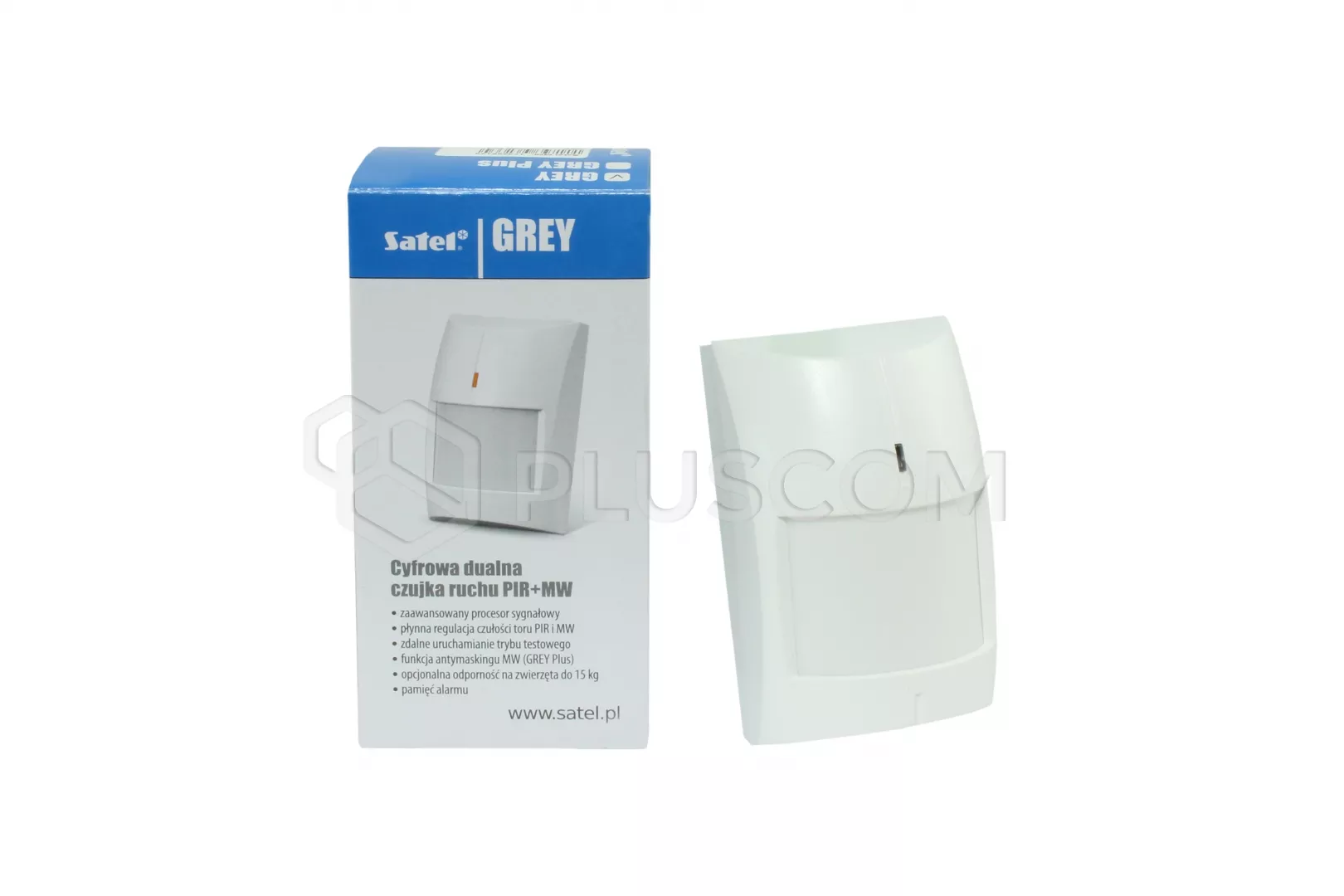

Satel GREY Détecteur de mouvement miniature à double technologie PIR+MW

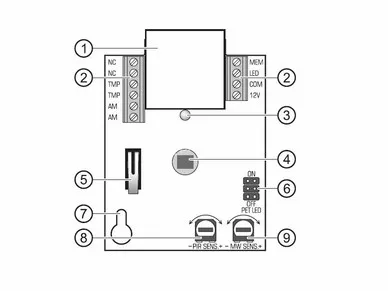

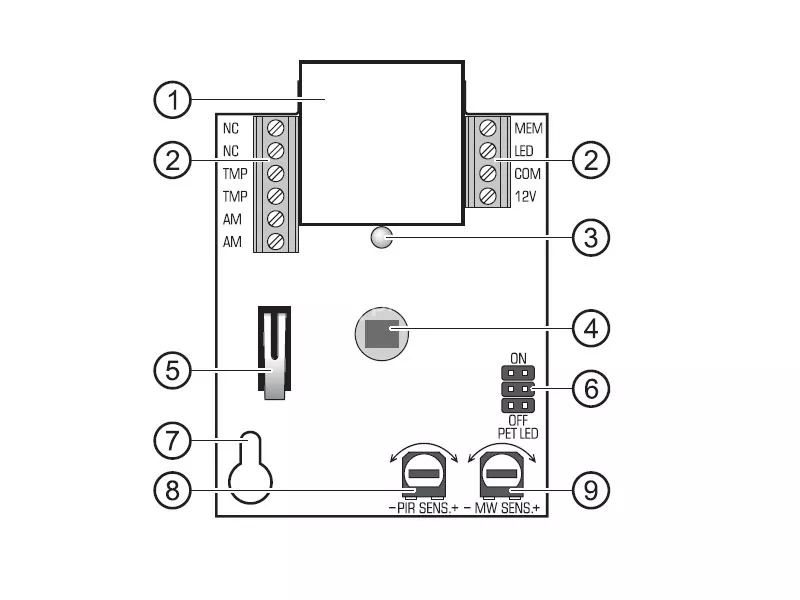

Description du dessin :
- capteur à micro-ondes.
- terminaux :
- NC - sortie d'alarmee (relais NC) ;
- TMP - sortie d'autoprotection (NC) ;
- AM - sortie anti-masquage (relais NF) [GRIS Plus] ;
- MEM - activation/désactivation de la mémoire d'alarme ;
- LED - activation/désactivation de la LED ;
- COM - terre ;
- 12V - entrée d'alimentation.
- Indication par LED bicolore :
- alarm - s'allume en rouge pendant 2 secondes ;
- mémoire d'alarme - clignote en rouge ;
- mouvement détecté par l'un des capteurs - s'allume en vert pendant 2 secondes ;
- panne - s'allume en rouge ;
- démarrage - clignote alternativement en rouge et en vert.
- double pyroélément. Ne pas toucher le pyroélément pour éviter de le contaminer.
- contact d'autoprotection.
- broches pour la configuration du détecteur :
- PET - activation/désactivation de l'option d'immunité aux animaux domestiques. L'option est activée lorsque le cavalier est en position ON.
- LED - Activation/désactivation de la LED. La LED est allumée lorsque le cavalier est placé en position ON - il n'est alors pas possible d'allumer/éteindre la LED à distance.
- trou pour la vis de fixation.
Satel GREY Détecteur de mouvement miniature à double technologie PIR+MW
Support de réglage inclus
