Capteur Satel DG-1 ME peut être utilisé dans des systèmes d'alarme ou d'autres systèmes pour vérifier que la concentration a été dépassée de gaz naturel (méthane). Il est doté d'une compensation numérique de la température permettant un fonctionnement de -30°C à +55°C.
2 niveaux de concentration de gaz sont indiqués:
1. Concentration générant pré-alarmee - 10% de la limite inférieure d'explosivité
2. Concentration générant alarm - 20% de la limite inférieure d'explosivité
Préalarme est indiquée par la LED du capteur (jaune) et de brefs signaux sonores (signal 0,25s, pause 1,75s) tant que la concentration reste à 10-20% de la limite inférieure d'explosivité. Il est possible de désactiver la signalisation sonore en retirant le cavalier BUZ. La pré-alarme n'a pas d'effet sur le fonctionnement des contacts NF.
Alarme est signalée par une LED (jaune) et un signal sonore (signal 1s, pause 1s) et l'ouverture des contacts NF à tout moment lorsque la concentration de gaz est supérieure à la limite inférieure d'explosivité de 20 %. L'indication est également maintenue pendant quelques minutes après que la concentration soit tombée en dessous de la limite d'alarme.

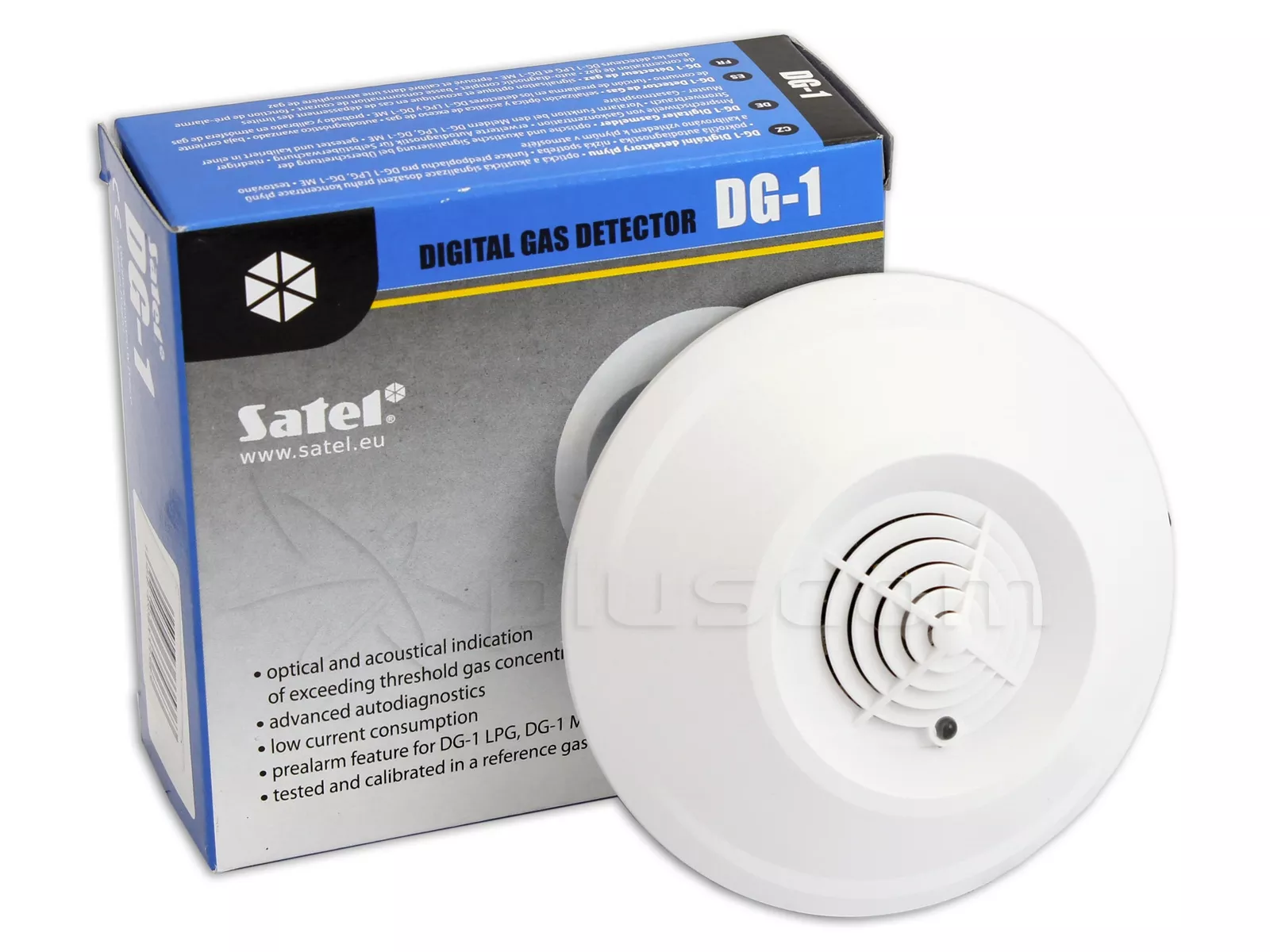

Satel DG-1 ME Détecteur de gaz naturel (méthane)

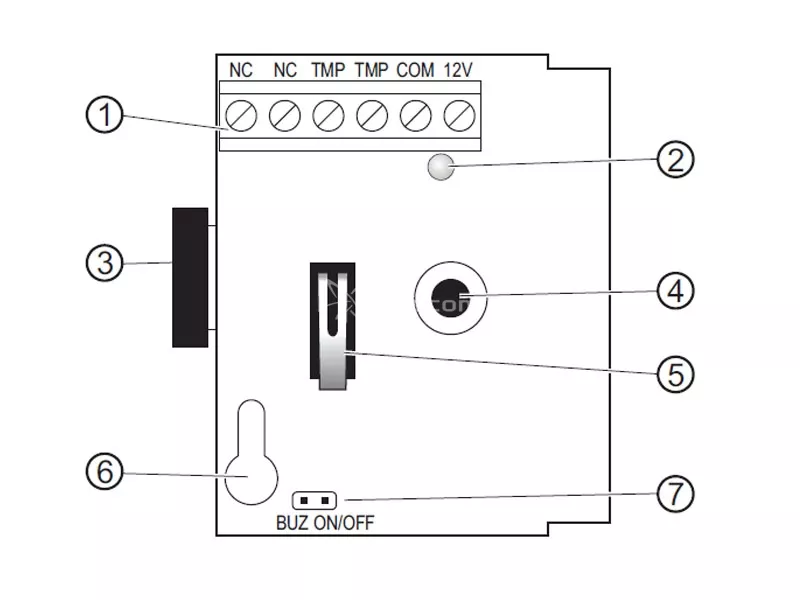

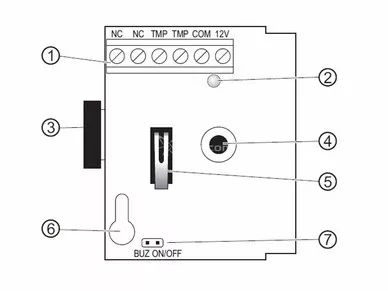

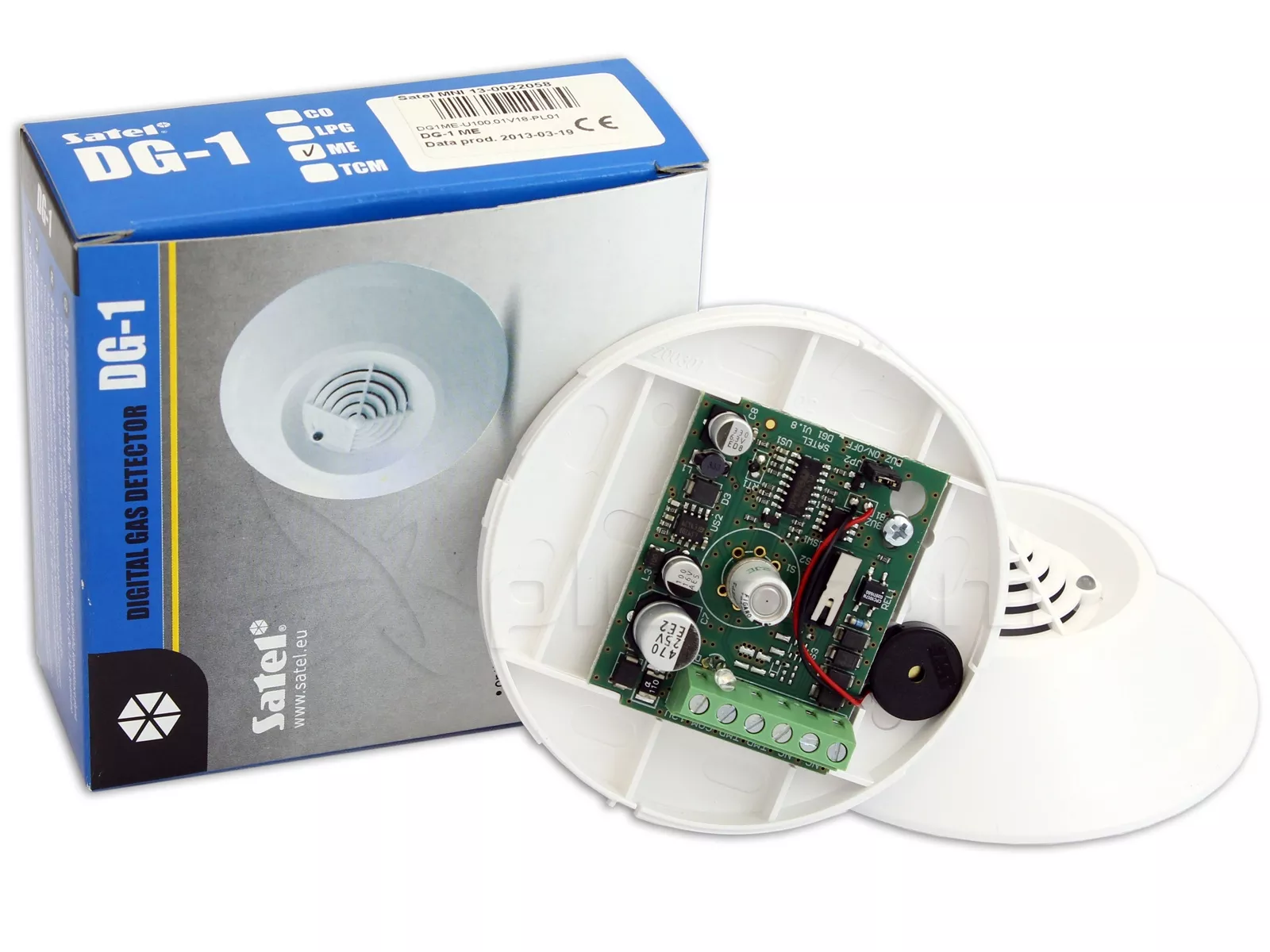

Légende :
- Connecteurs:
- NC - Connecteurs d'alarme (NC)
- TMP - Connecteurs du circuit d'autoprotection
- COM - terre
- 12V - alimentation
- LED (jaune) pour indiquer l'alarme, la pré-alarme et le défaut.
- Buzzer pour indiquer l'alarme, la pré-alarme et le défaut.
- Détecteur de gaz.
- Connecteur du circuit d'autoprotection (ouverture du boîtier).
- Trou de montage de l'électronique dans le boîtier
- BUZ - Broches permettant d'activer et de désactiver la signalisation sonore via le buzzer.
Une chute de la tension d'alimentation en dessous de 9V +/- 5% ou un dysfonctionnement du capteur de gaz (autotest) est indiqué comme suit défaillance. Elle est signalée par une LED et un signal sonore (signalisation 0,25s, pause 0,25s) et l'ouverture des contacts NF.
Installation du capteur Satel DG-1 ME
Le capteur de gaz naturel (méthane) doit être monté en hauteur, juste sous le plafond.

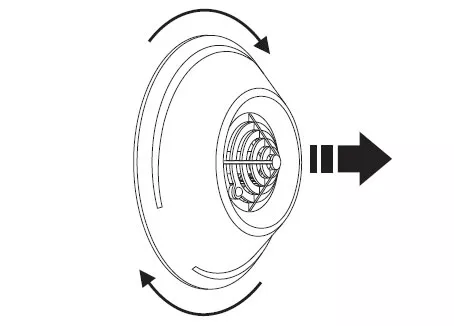

- Ouvrez le boîtier :
Satel DG-1 ME Détecteur de gaz naturel (méthane)
- Retirer l'électronique
- Faire un trou et passer le câble
- Visser l'arrière du boîtier au mur
- Installer l'électronique
- Visser les fils aux bornes
- Installer ou retirer le cavalier sur les contacts LPD

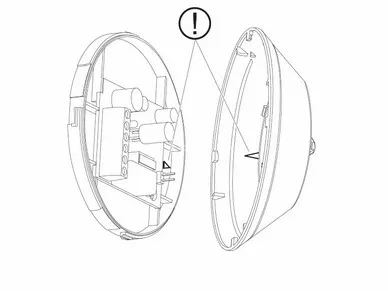

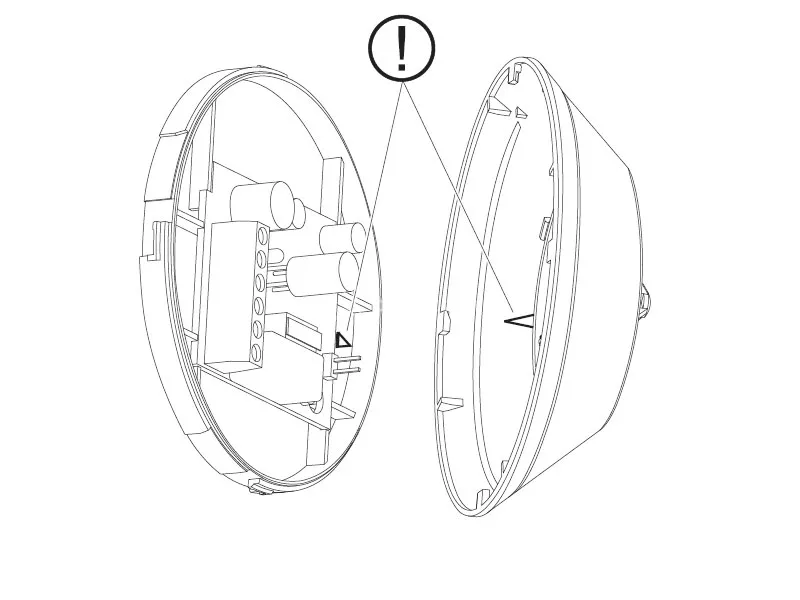

- Fermez le boîtier du capteur en veillant à ce que les repères des deux parties du boîtier soient opposés l'un à l'autre (comme indiqué dans la figure 3).
Satel DG-1 ME Détecteur de gaz naturel (méthane)
- Mettez le système sous tension. Le capteur émet 3 bips courts et une LED clignote.
Important :
- Il n'est pas recommandé d'installer le capteur dans des pièces où se trouvent des installations industrielles.
- Le capteur de gaz s'échauffe pendant le fonctionnement
- Les capteurs sont testés au stade de la production.
- La vérification du bon fonctionnement peut être effectuée à l'aide de kits de test.
Un testeur peut être utilisé pour tester le détecteur :
