Satel GRAPHITE Détecteur numérique PIR

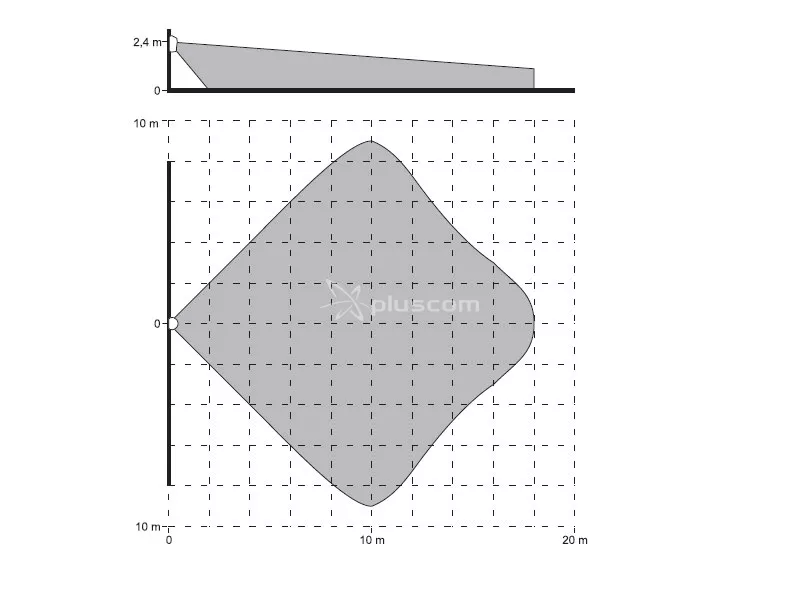

Détecteur de mouvement numérique GRAPHITE se caractérise par une grande sensibilité et une résistance élevée aux interférences et aux fausses alarmes. La conception du détecteur est basée sur un processeur de signal avancé avec un transducteur à haute résolution.

Le détecteur utilise un double élément pyroélectrique.

Un mécanisme numérique avancé de compensation de la température permet un fonctionnement sur une large gamme de températures. Les autres caractéristiques du détecteur sont les suivantes mémoire d'alarme et possibilité d'allumer et d'éteindre la LED à distance.

Satel GRAPHITE Détecteur numérique PIR

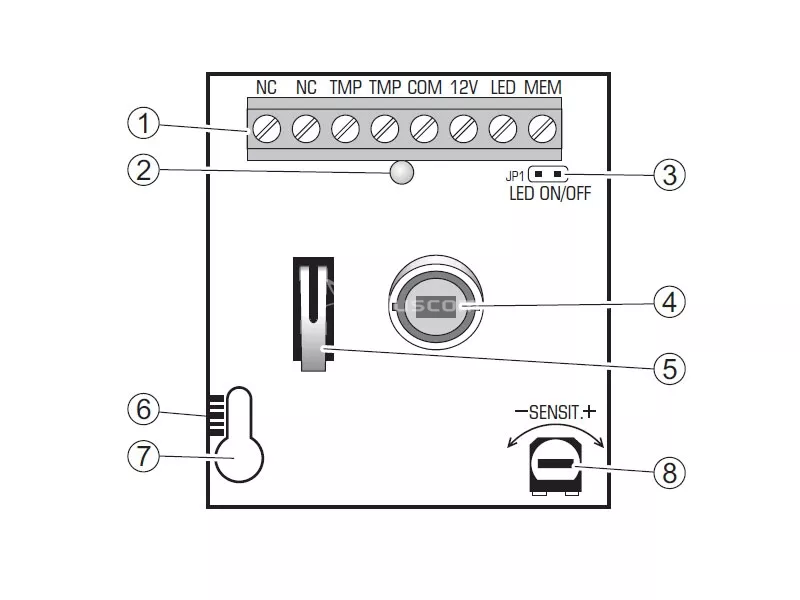

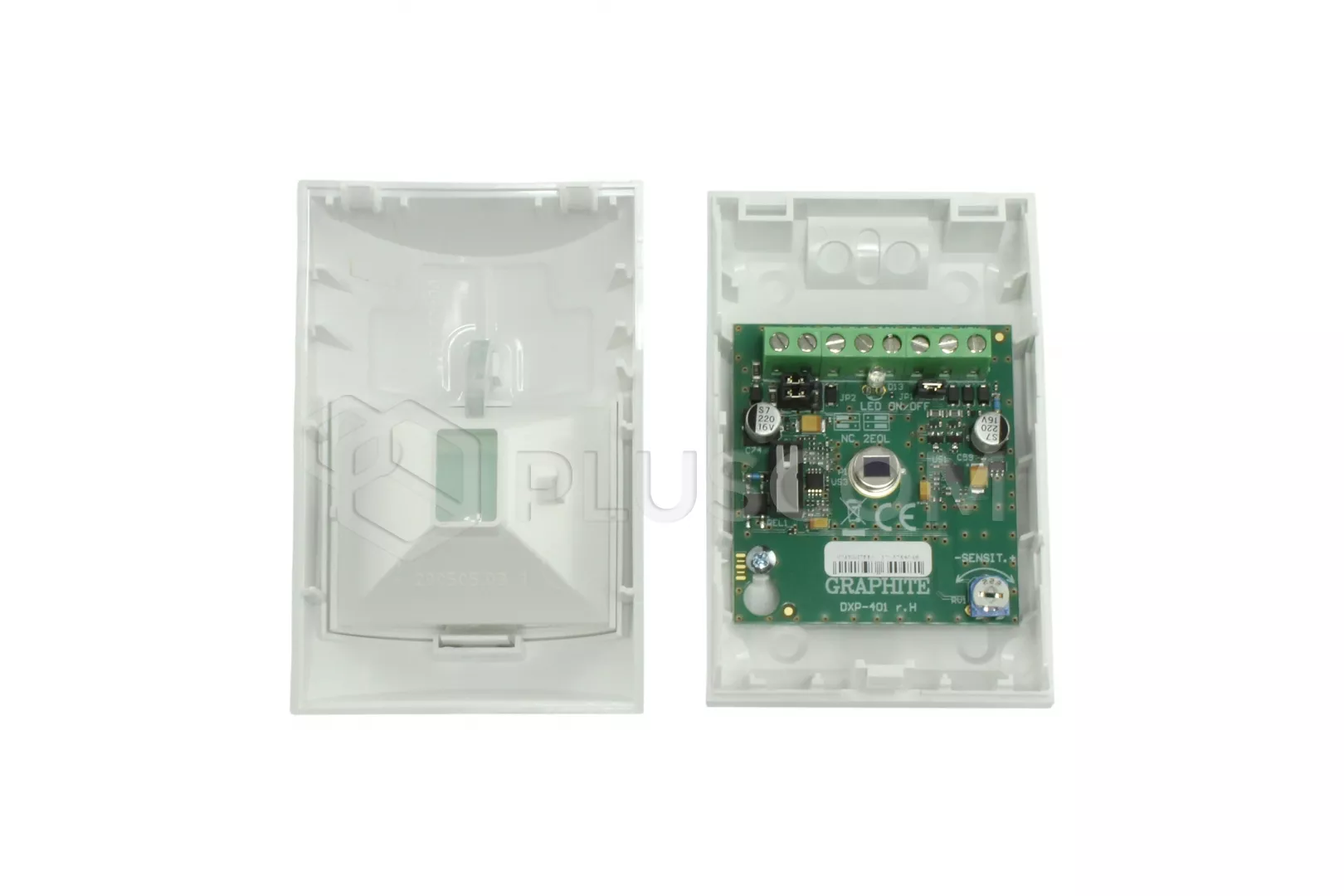

Explication du dessin :

1. terminaux :
   • NC - relais (NC).
   • TMP - contact d'autoprotection.
   • COM - terre.
   • 12V - entrée d'alimentation.
   • LED - permet d'allumer ou d'éteindre la LED à distance si le cavalier des broches ON/OFF de la LED est retiré. La LED indique les violations lorsque l'entrée de la LED est jumperée à la maison. Une sortie de type OC du panneau de contrôle peut être utilisée pour contrôler l'entrée. comme un INDICATEUR DE MODE D'AFFAIRES ou un INTERRUPTEUR BISTABLE.
   • MEM - entrée contrôlant la mémoire des alarmes. Une sortie de panneau de contrôle de type OC programmée comme INDICATEUR doit être connectée à l'entrée. Si l'entrée est court-circuitée à la terre et que le détecteur enregistre un mouvement - déclenchant ainsi une alarme - la LED signale la mémoire d'alarme en clignotant. L'indication de la mémoire d'alarme continue jusqu'à ce que la zone soit à nouveau court-circuitée à la terre. La déconnexion de la zone de la terre (désarmement) n'efface pas la mémoire d'alarme.
2. LED. S'allume en rouge pendant env. Cela permet à l'installateur de vérifier le fonctionnement du détecteur et de déterminer approximativement la zone protégée. Le clignotement de la LED indique la mémoire de l'alarme.
3. Broches ON/OFF de la LED. L'insertion du cavalier active la signalisation au moyen de la LED, quel que soit l'état de l'entrée de la LED.
4. pyroélément.
5. contact d'autoprotection.
6. échelle graduée pour le positionnement de l'élément pyrotechnique par rapport à la lentille.
7. trou pour la vis de fixation.
8. Potentiomètre de réglage de la sensibilité du détecteur.

Pendant 30 secondes après la mise en marche, le détecteur est en état de démarrage, signalé par de brefs clignotements de la LED. Ce n'est qu'après ce délai que le détecteur passe à l'état opérationnel.

Le détecteur surveille la tension d'alimentation et l'exactitude du trajet du signal. Si la tension chute en dessous de 9V (±5%) pendant plus de 2 secondes ou si un défaut est détecté sur le trajet du signal, le détecteur signale le défaut en activant le relais d'alarme et en allumant continuellement la LED. La signalisation du défaut se poursuit pendant toute la durée du défaut.

Montage

1. Ouvrir le boîtier
2. Retirer la carte électronique.
3. Prévoir des passe-fils pour les vis et les câbles dans le panneau arrière du boîtier.
4. Faire passer le câble par le trou réalisé.
5. Fixer le panneau arrière du boîtier au support fourni ou au mur.
6. Connecter les fils aux bornes appropriées.
7. Déterminer la sensibilité du détecteur à l'aide du potentiomètre.
8. Fermez le boîtier du détecteur.
