Détecteur Satel DG-1 LPG peut être utilisé dans des systèmes d'alarme ou d'autres systèmes pour vérifier que la concentration de de gaz propane-butane. Il se caractérise par une compensation numérique de la température permettant un fonctionnement de -30°C à +55°C.
2 niveaux de concentration de gaz sont indiqués:
- Concentration de génération pré-alarmee - 10% de la limite inférieure d'explosivité
- Concentration génératrice alarm - 20% de la limite inférieure d'explosivité
Préalarme est indiquée par une LED du capteur et des bips courts (signal 0,25s, pause 1,75s) tant que la concentration reste à 10-20% de la limite inférieure d'explosivité. Il est possible de désactiver la signalisation sonore en retirant le cavalier BUZ. La pré-alarme n'a pas d'effet sur le fonctionnement des contacts NF.
Alarme est signalée par une LED et un signal sonore (1s de signalisation, 1s de pause) et l'ouverture des contacts NF à tout moment lorsque la concentration de gaz est supérieure à la limite inférieure d'explosivité de 20%. L'indication est également maintenue pendant quelques minutes après que la concentration soit tombée en dessous de la limite d'alarme.
Satel DG-1 LPG Détecteur de gaz GPL (propane-butane)

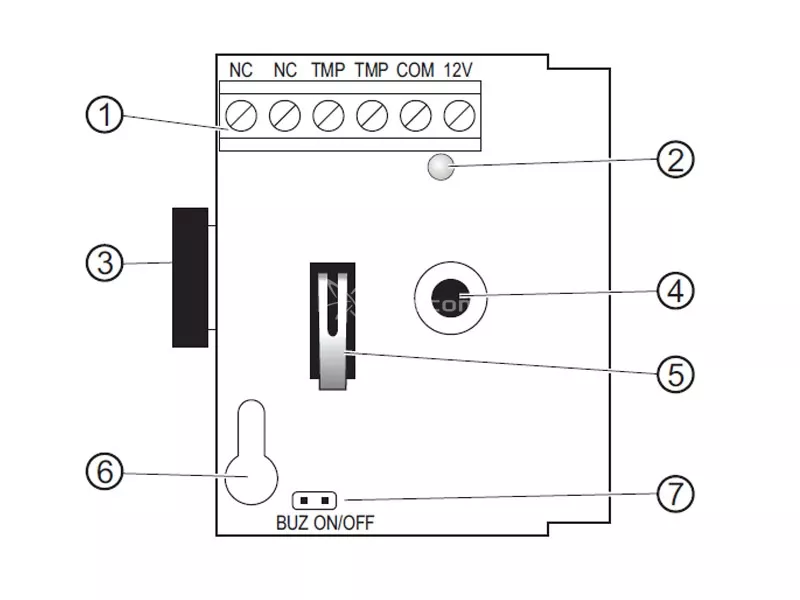

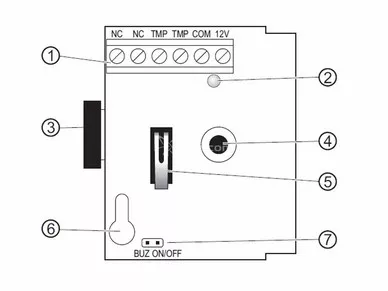

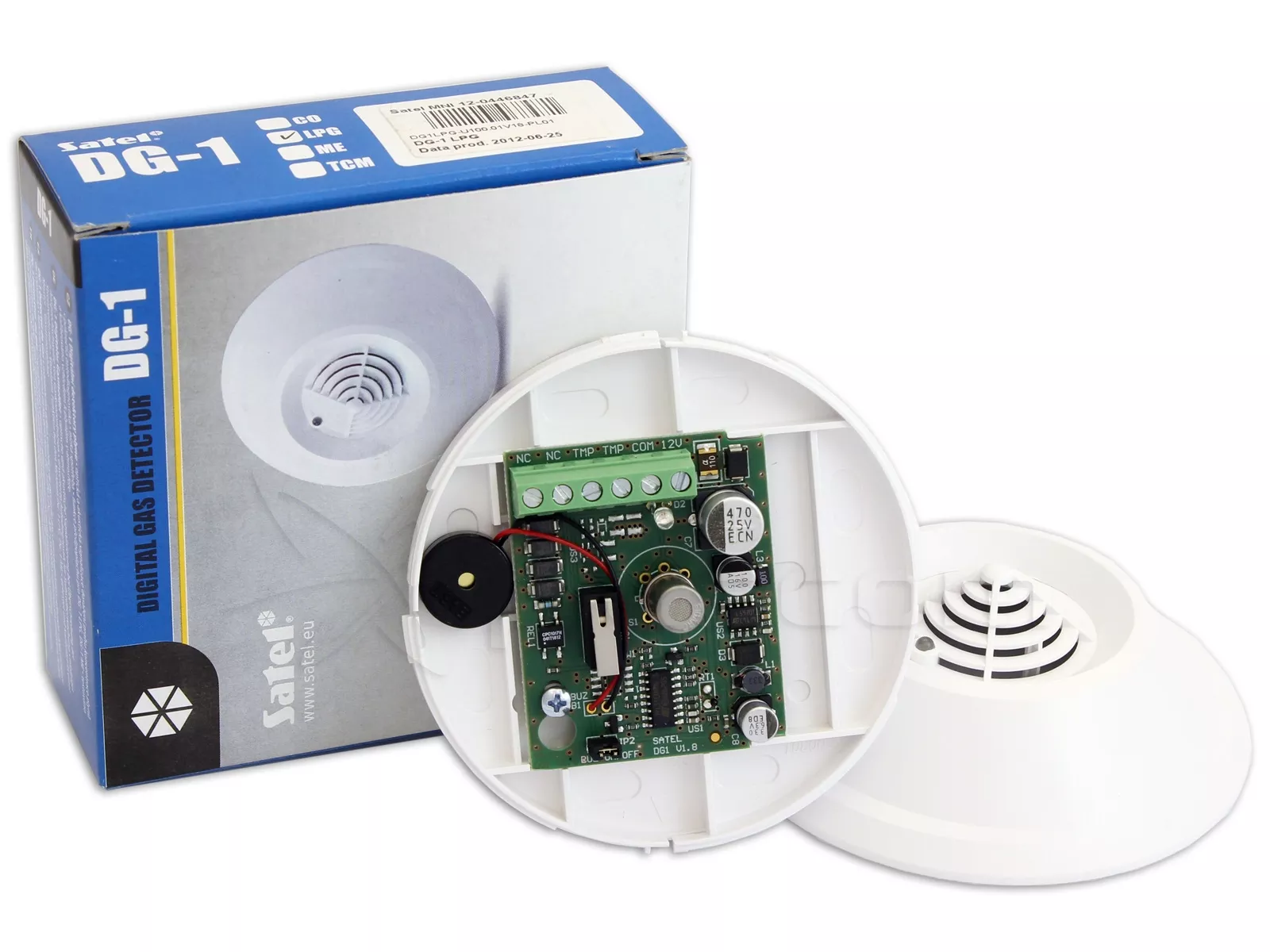

Légende :
- Connecteurs :
- NC - Connecteurs d'alarme (NC)
- TMP - Connecteurs du circuit d'autoprotection
- COM - terre
- 12V - alimentation
- LED indiquant l'alarme, la pré-alarme et le défaut.
- Buzzer pour indiquer l'alarme, la pré-alarme et le défaut.
- Détecteur de gaz.
- Connecteur du circuit d'autoprotection (ouverture du boîtier).
- Trou de montage de l'électronique dans le boîtier
- BUZ - Broches pour l'activation et la désactivation de la signalisation sonore via le buzzer
Une chute de la tension d'alimentation en dessous de 9V +/- 5% ou un dysfonctionnement du détecteur de gaz (autotest) est indiqué par les signes suivants défaillance. Elle est signalée par une LED et un signal sonore (signalisation 0,25s, pause 0,25s) et l'ouverture des contacts NF.
Installation du détecteur de GPL Satel DG-1
Le propane-butane (GPL) est un gaz lourd et le détecteur doit donc être monté bas, de préférence juste au-dessus du sol.
- Ouvrez le boîtier :

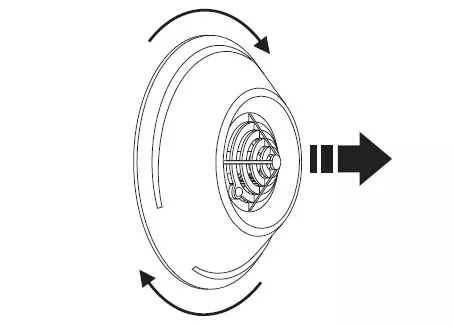

Satel DG-1 LPG Détecteur de gaz GPL (propane-butane)
- Retirez l'électronique :
- Faire un trou et passer le câble
- Visser la partie arrière du boîtier au mur
- Installer l'électronique
- Visser les fils aux bornes
- Installer ou retirer le cavalier sur les contacts LPD

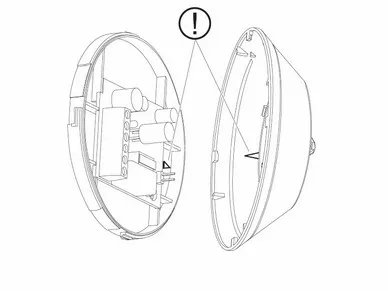

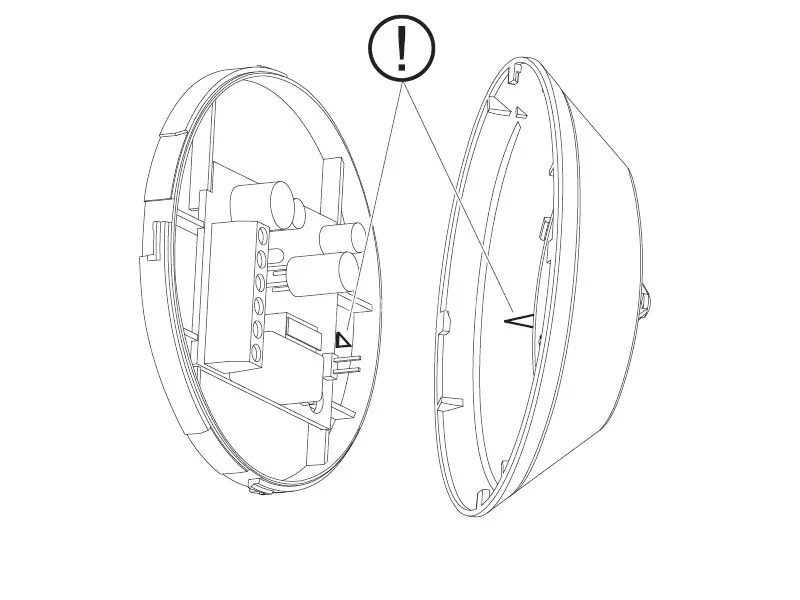

- Fermez le boîtier du détecteur en veillant à ce que les repères sur les deux parties du boîtier soient opposés l'un à l'autre (comme indiqué dans la figure 3).
Satel DG-1 LPG Détecteur de gaz GPL (propane-butane)
- Mettez le système sous tension. Le détecteur émet trois bips courts et une DEL clignote.
Important :
- Il est déconseillé d'installer le détecteur dans des locaux comportant des installations industrielles.
- Le capteur de gaz s'échauffe pendant le fonctionnement
- Les détecteurs sont testés en phase de production.
- La vérification du bon fonctionnement peut être effectuée à l'aide de kits de test.
Un testeur peut être utilisé pour tester le détecteur :
