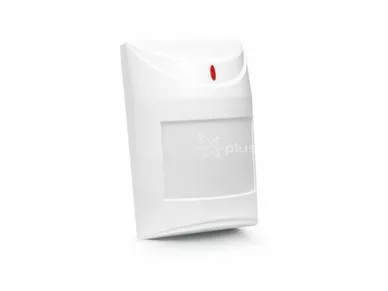

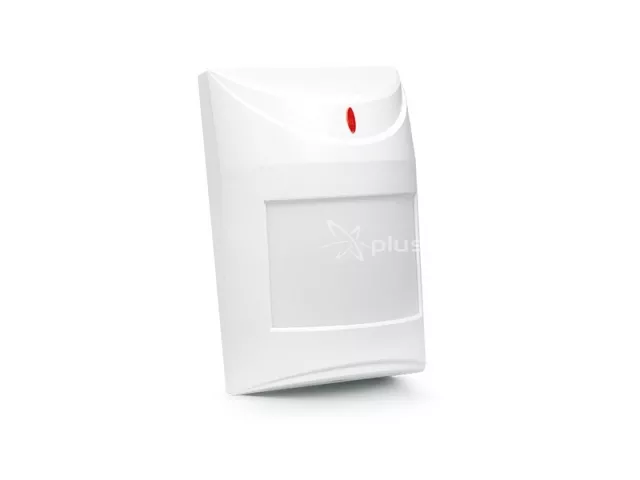

Satel AQUA S Détecteur numérique PIR

Basé sur un microprocesseur, entièrement détecteur de mouvement entièrement numérique basé sur un microprocesseur AQUA S se distingue par sa grande sensibilité et son immunité aux interférences. Le détecteur utilise un double élément pyroélectrique. Le détecteur peut être alimenté en 24 V DC ou en tension alternative.

Le détecteur est équipé de d'une fonction de pré-alarme. La pré-alarme est signalée par un bref clignotement de la LED lorsque des changements ne répondant pas aux critères d'alarme sont enregistrés dans la zone protégée par le détecteur. La sensibilité de la pré-alarme dépend de la sensibilité du détecteur réglée sur les broches. L'apparition fréquente de pré-alarmes peut déclencher une alarme.

Pendant 30 secondes après la mise sous tension, le détecteur est en état de démarrage, ce qui est indiqué par un clignotement rapide de la LED. Ce n'est qu'après ce délai que le détecteur est prêt à fonctionner.

Satel AQUA S Détecteur numérique PIR

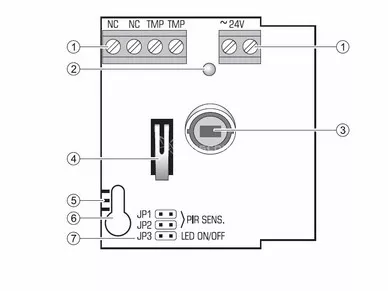

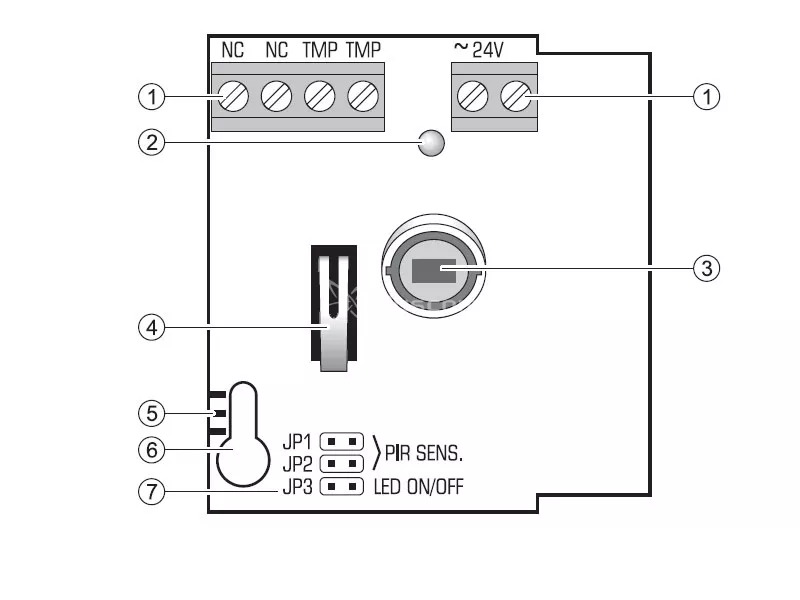

Explication du diagramme :

1. bornes :
   • NC - relais (NC)
   • TMP - contact d'autoprotection
   • 24V - entrée d'alimentation (AC/DC)
2. LED rouge indiquant :
   • pré-alarmee - clignotement bref (env. 120 ms) ;
   • alarm - s'allume pendant 2 secondes ;
   • démarrage - clignote rapidement ;
   • faible tension d'alimentation - s'allume en rouge.
3. pyroélément.
4. contact d'autoprotection.
5. échelle graduée pour le positionnement de l'élément pyrotechnique par rapport à la lentille.
6. trou pour la vis de fixation.
7. broches pour la configuration du détecteur :
   • PIR SENS. - pour déterminer la sensibilité du détecteur (voir figure 2) ;
   • LED ON/OFF - activation/désactivation de la signalisation par LED.

Lentille

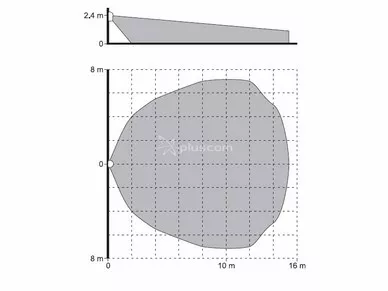

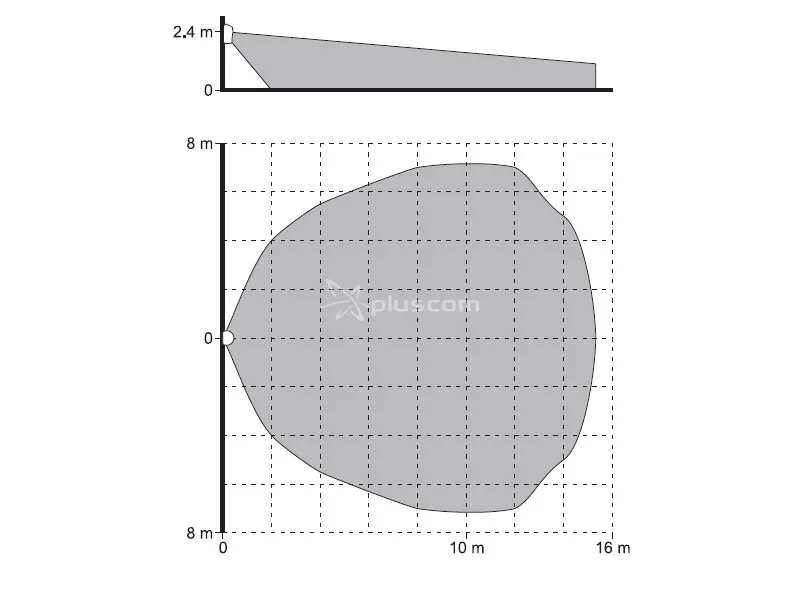

Le détecteur est équipé d'une lentille très grand angle (EWA). Il est possible d'acheter et d'installer un objectif ayant des caractéristiques différentes (portée, nombre de faisceaux, angle de vue).

Satel AQUA S Détecteur numérique PIR

Montage

1. Ouvrir le boîtier conformément à la
2. Retirer la carte électronique.
3. Prévoir des passe-fils appropriés pour les vis et les câbles sur le panneau arrière du boîtier.
4. Faire passer le câble par le trou réalisé.
5. Fixer le panneau arrière du boîtier au mur ou au support fourni.
6. Fixez la carte électronique en tenant compte de la hauteur à laquelle le détecteur est monté.
7. Connecter les fils aux bornes appropriées.
8. Utilisez les cavaliers pour régler les paramètres de fonctionnement du détecteur.
9. Fermez le boîtier du détecteur.
