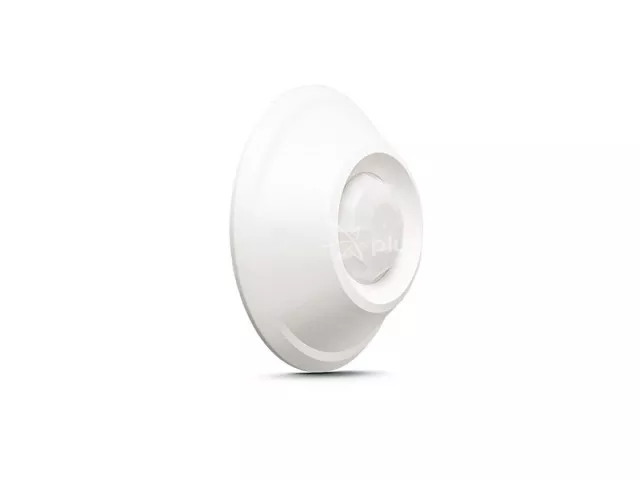

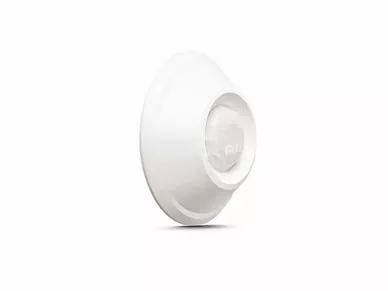

Satel AQUA Ring Détecteur numérique PIR pour montage au plafond

Basé sur un microprocesseur, entièrement numérique AQUA RING se distingue par sa grande sensibilité et sa résistance aux interférences. Le mécanisme de compensation numérique avancé permet de travailler sur une large gamme de températures.

Le détecteur utilise un élément pyroélectrique quadruple. Le processeur effectue une double analyse du signal : valeur et quantitative.

Le détecteur est équipé de d'une fonction de pré-alarme. La pré-alarme est signalée par un bref clignotement de la LED lorsque des changements ne répondant pas aux critères d'alarme sont enregistrés dans la zone protégée par le détecteur. La sensibilité de la pré-alarme dépend de la sensibilité du détecteur réglée sur les broches. L'apparition fréquente de pré-alarmes peut déclencher une alarme.

Pendant 30 secondes après la mise sous tension, le détecteur est en état de démarrage, ce qui est indiqué par un clignotement rapide de la LED. Ce n'est qu'une fois ce délai écoulé que le détecteur passe à l'état de fonctionnement.

Le détecteur surveille la tension d'alimentation. Si la tension chute en dessous de 9 V (±5%) pendant plus de 2 secondes, il signale la défaillance par l'activation du relais d'alarme et par l'allumage continu de la LED. Le rétablissement de la tension à un minimum de 9 V (±5%) désactive l'indication de défaut.

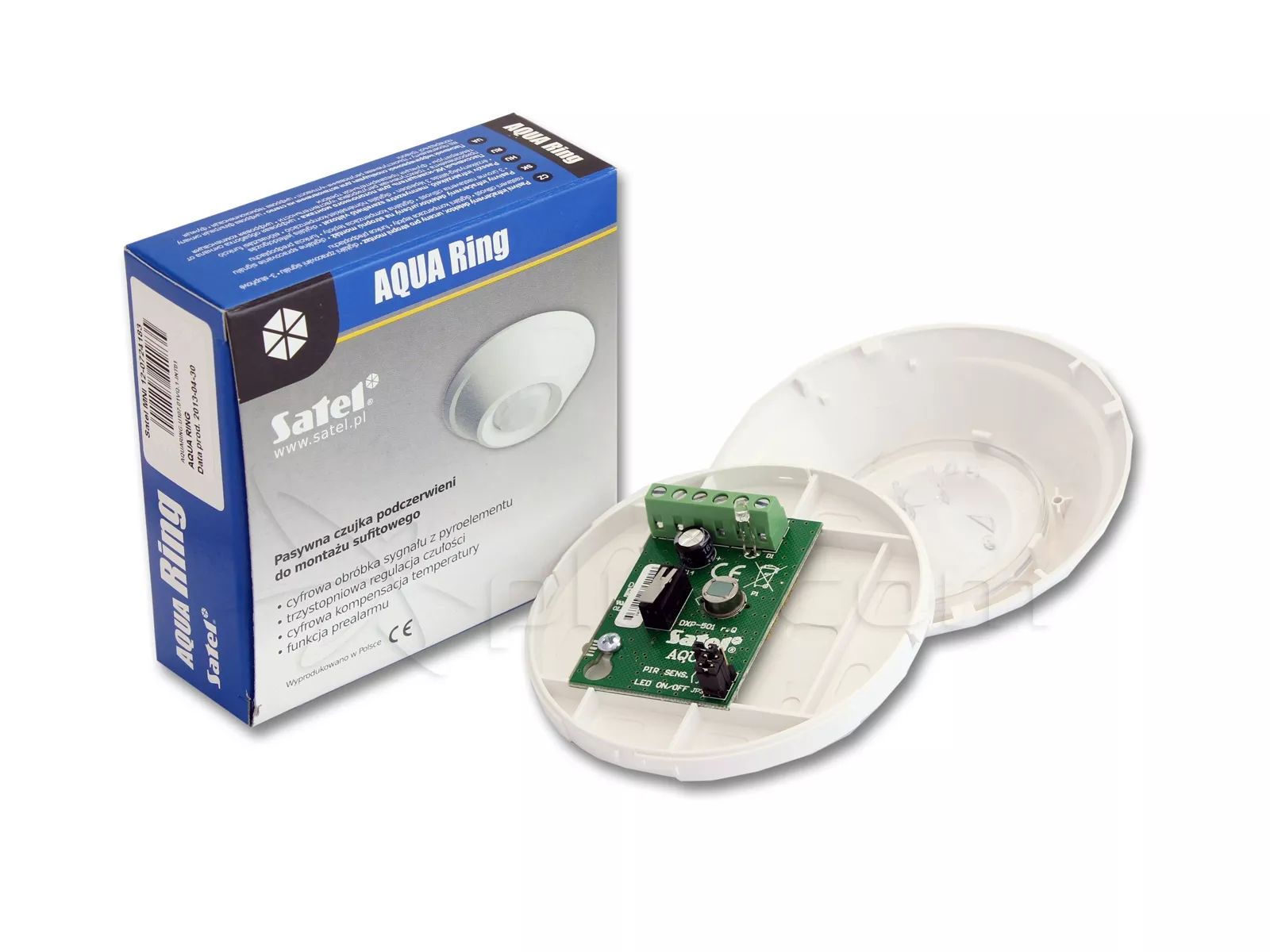

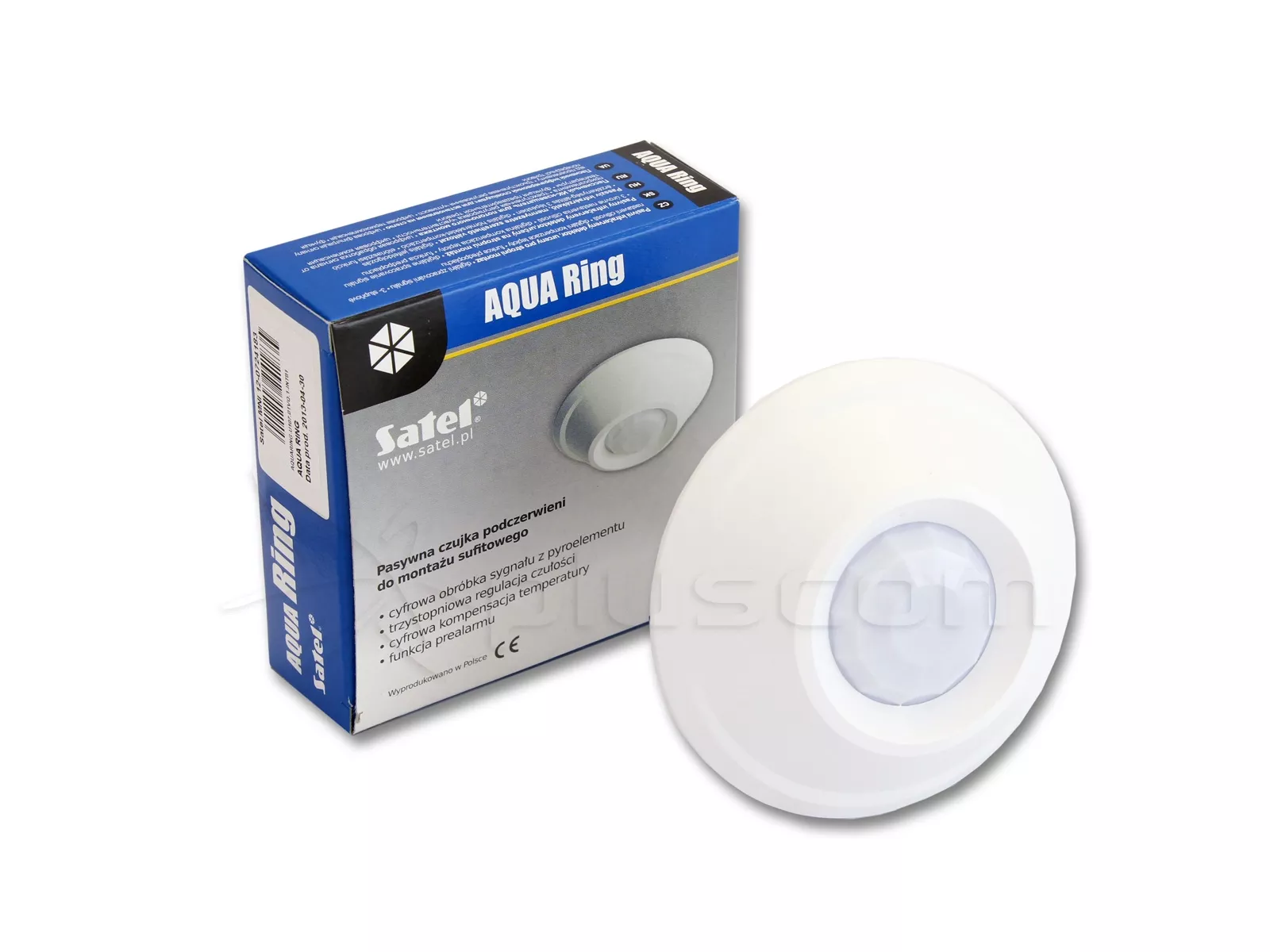

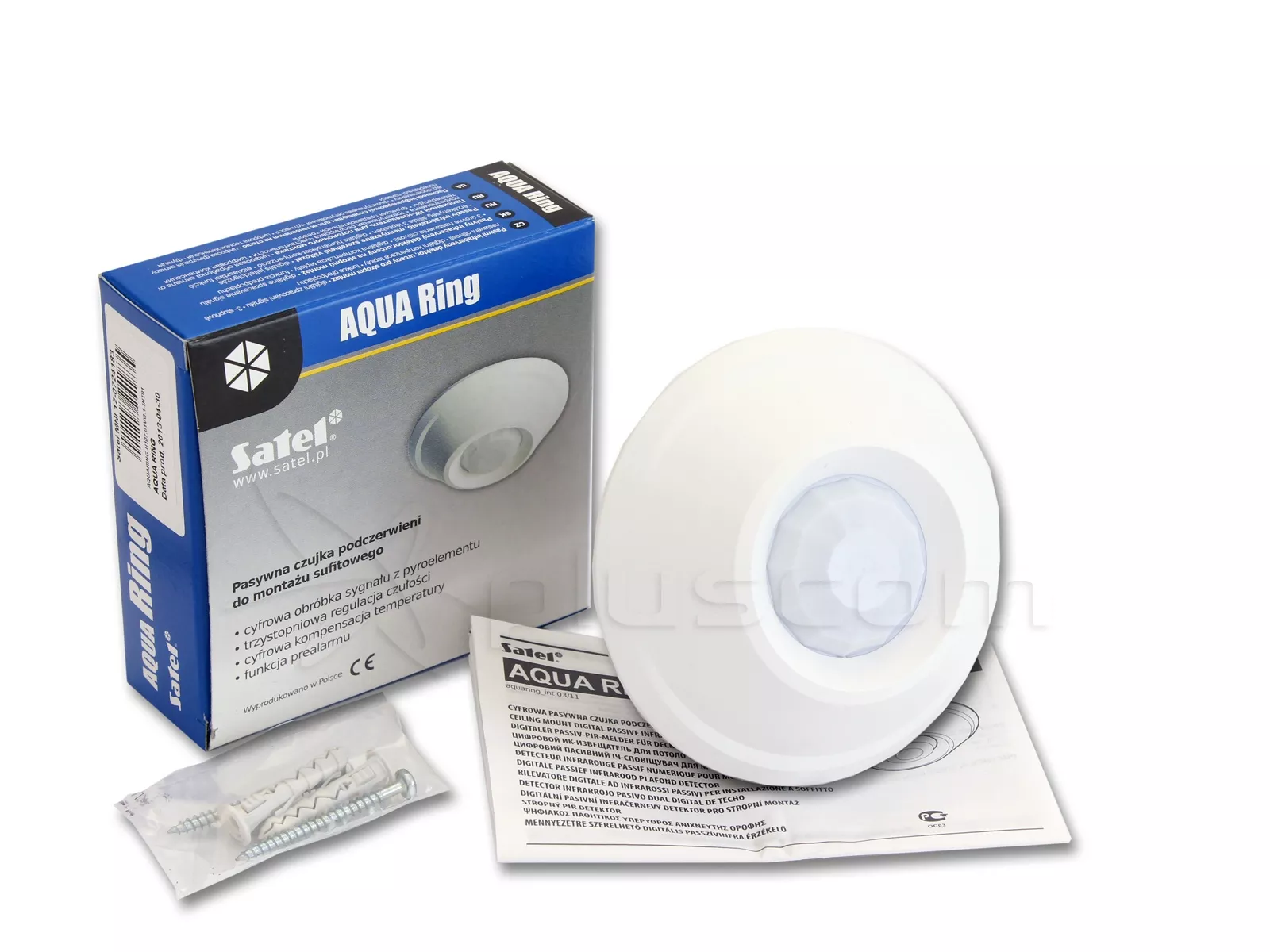

Composants de l'ensemble :

Satel AQUA Ring Détecteur numérique PIR pour montage au plafond

• Détecteur
• Boulons d'expansion
• Manuel

Satel AQUA Ring Détecteur numérique PIR pour montage au plafond

Satel AQUA Ring Détecteur numérique PIR pour montage au plafond

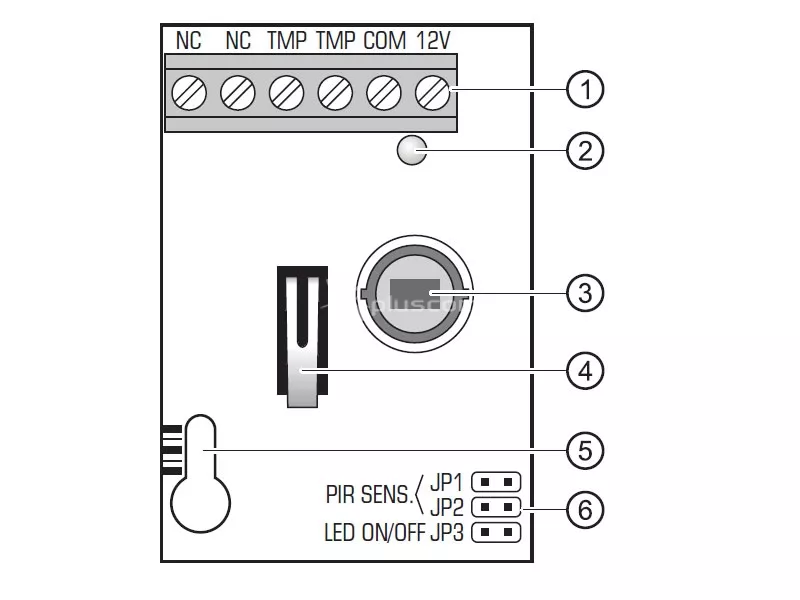

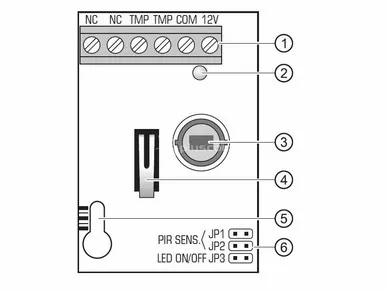

Description du dessin :

1. terminaux :
   • NC - relais (NC)
   • TMP - contact d'autoprotection (NC)
   • COM - terre
   • 12V - entrée d'alimentation
2. LED rouge indiquant :
   • pré-alarmee - clignotement bref (env. 120 ms) ;
   • alarm - s'allume pendant 2 secondes ;
   • état de démarrage - clignote rapidement ;
   • faible tension d'alimentation - s'allume en rouge.
3. pyroélément.
4. contact d'autoprotection.
5. trou pour vis de fixation.
6. broches pour la configuration du détecteur :
   • PIR SENS. - Détermination de la sensibilité du détecteur
   • LED ON/OFF - activation/désactivation de la signalisation par LED.
   La signalisation est activée lorsque les broches sont court-circuitées.

   Montage

   Le détecteur peut être installé à l'intérieur.

   Il est conseillé de faire particulièrement attention à ne pas salir ou endommager l'élément pyrotechnique lors de l'installation.

   Lors du montage, veillez à ne pas orienter le détecteur vers des sources de chaleur et des sorties de climatisation ou vers des objets fortement éclairés par la lumière du soleil.

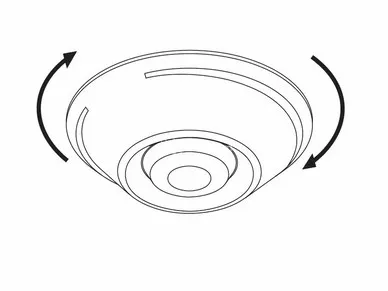

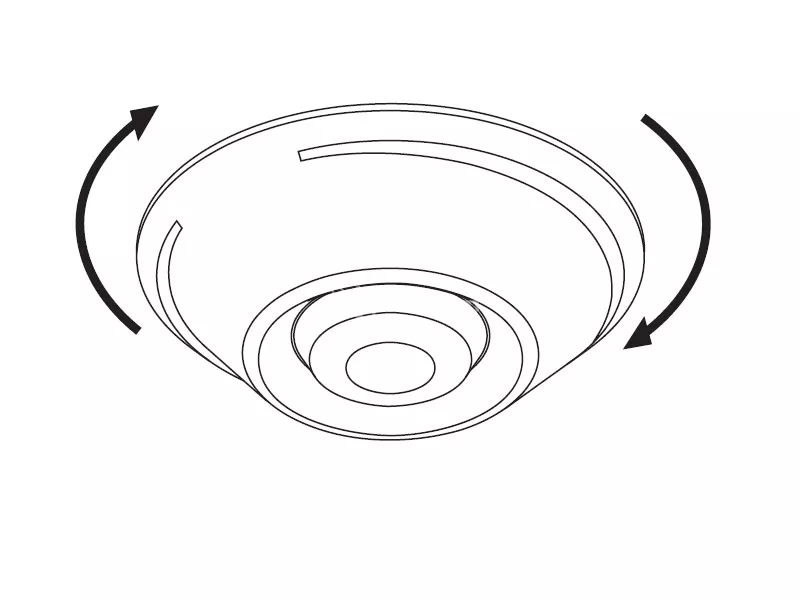

   1. Ouvrez le boîtier.


      Satel AQUA Ring Détecteur numérique PIR pour montage au plafond

   2. Retirez la carte électronique.
   3. Prévoir des passe-fils pour les vis et les câbles dans la partie supérieure du boîtier.
   4. Faire passer le câble par le trou réalisé.
   5. Fixer la partie supérieure du boîtier au plafond.
   6. Fixer la carte électronique.
   7. Connecter les fils aux bornes appropriées.
   8. Utilisez les cavaliers pour régler les paramètres de fonctionnement du détecteur.
   9. Fermez le boîtier du détecteur.
