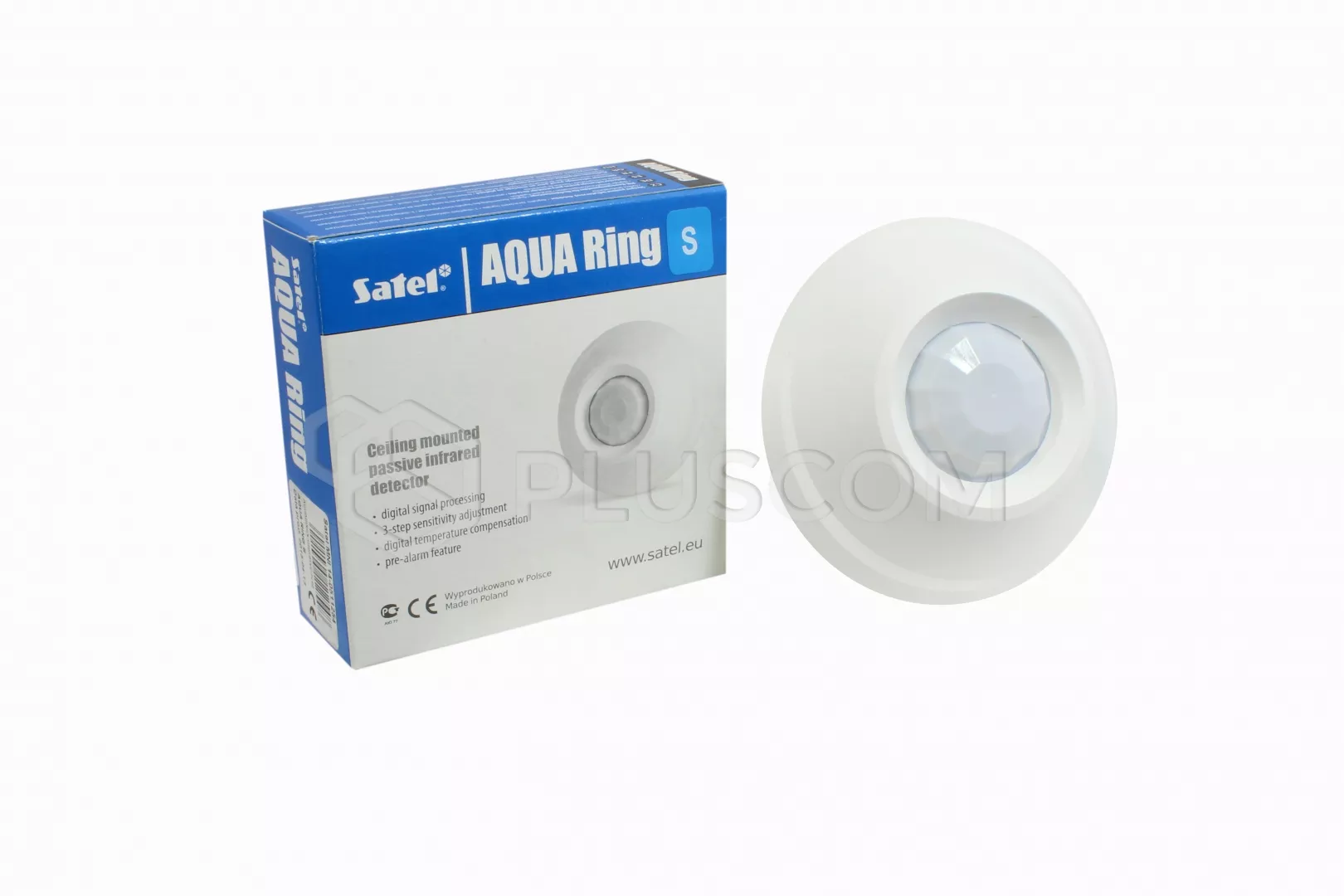

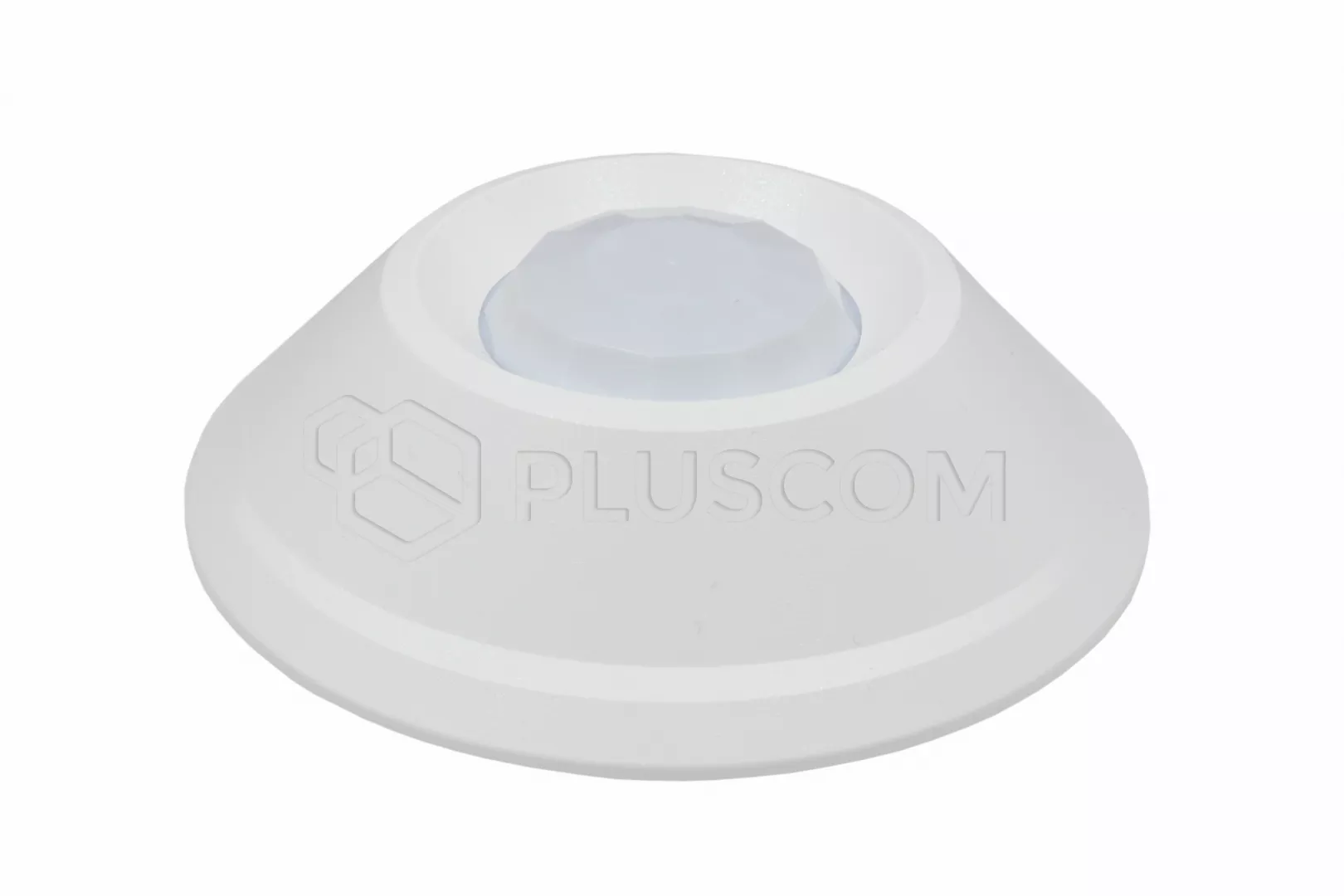

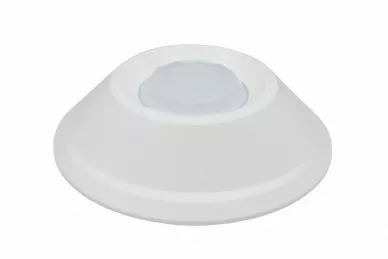

Satel AQUA Ring S Détecteur numérique PIR pour montage au plafond

Basé sur un microprocesseur, entièrement détecteur de mouvement entièrement numérique AQUA RING S pour montage au plafond se distingue par sa grande sensibilité et son immunité aux interférences. Le détecteur utilise un double élément pyroélectrique. Le détecteur peut être alimenté en courant continu ou 24 V AC.

Le détecteur est équipé de la fonction pré-alarme. La pré-alarme est signalée par un bref clignotement de la LED lorsque des changements ne répondant pas aux critères d'alarme sont enregistrés dans la zone protégée par le détecteur. La sensibilité de la pré-alarme dépend de la sensibilité du détecteur réglée sur les broches. L'apparition fréquente de pré-alarmes peut déclencher une alarme.

Pendant 30 secondes après la mise sous tension, le détecteur est en état de démarrage, ce qui est indiqué par un clignotement rapide de la LED. Ce n'est qu'après ce délai que le détecteur est prêt à fonctionner.

Satel AQUA Ring S Détecteur numérique PIR pour montage au plafond

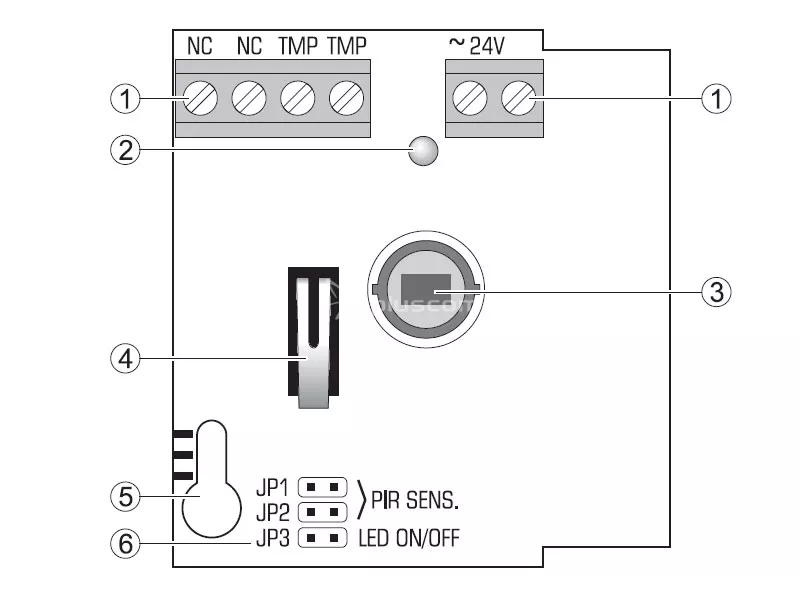

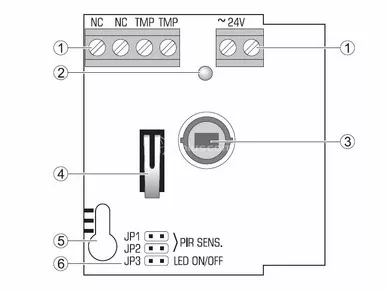

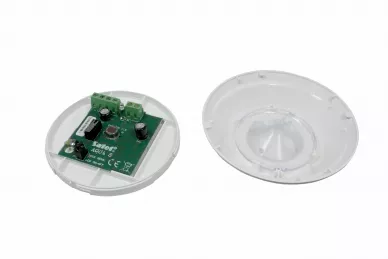

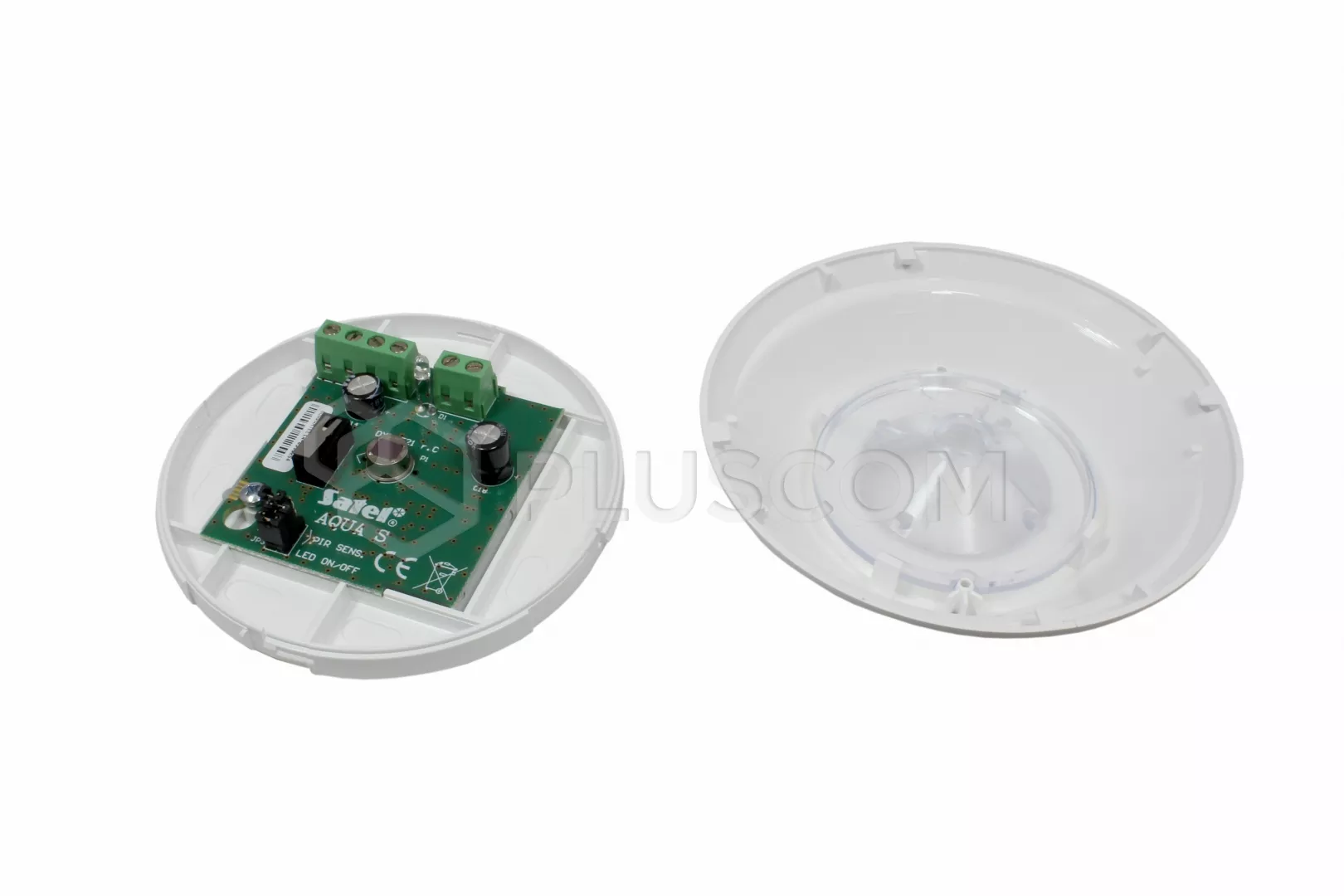

Explication de la figure :

1. terminaux :
   • NC - relais (NC)
   • TMP - contact d'autoprotection
   • 24V - entrée d'alimentation (AC/DC)
2. LED rouge indiquant :
   • pré-alarmee - clignotement bref (env. 120 ms) ;
   • alarm - s'allume pendant 2 secondes ;
   • démarrage - clignote rapidement ;
   • faible tension d'alimentation - s'allume en rouge.
3. pyroélément.
4. contact d'autoprotection.
5. trou pour vis de fixation.
6. broches pour la configuration du détecteur :
   • PIR SENS. - Détermination de la sensibilité du détecteur
   • LED ON/OFF - activation/désactivation de la signalisation par LED. La signalisation est activée lorsque les broches sont court-circuitées.

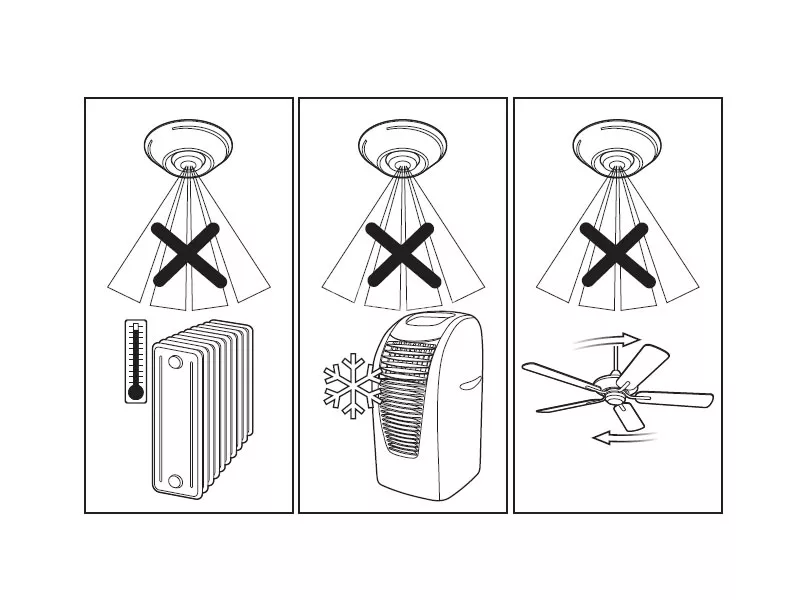

Montage

Le détecteur peut être installé à l'intérieur.

Satel AQUA Ring S Détecteur numérique PIR pour montage au plafond

Il est conseillé de veiller à ne pas salir ou endommager l'élément pyrotechnique lors de l'installation.

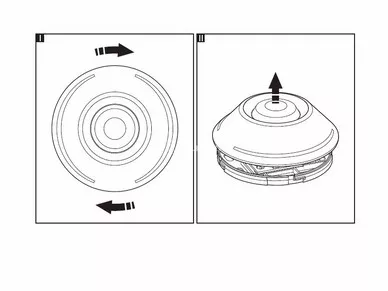

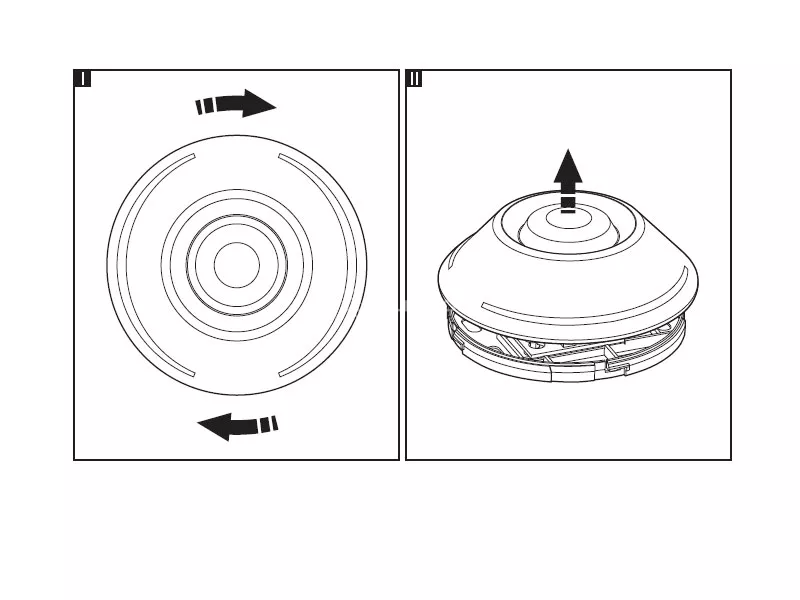

1. Ouvrir le boîtier


   Satel AQUA Ring S Détecteur numérique PIR pour montage au plafond

2. Retirer la carte électronique.
3. Prévoir des passe-fils pour les vis et les câbles dans la partie supérieure du boîtier.
4. Faire passer le câble par le trou réalisé.
5. Fixer la partie supérieure du boîtier au plafond.
6. Fixer la carte électronique.
7. Connecter les fils aux bornes appropriées.
8. Utilisez les cavaliers pour régler les paramètres de fonctionnement du détecteur.
9. Fermez le boîtier du détecteur.
