Roger MC16-PAC-3-KIT Kit de contrôle d'accès pour 3 entrées dans le système RACS 5
LE KIT COMPREND
- Contrôleur d'accès MC16-PAC-3
- Expandeur d'E/S MCX4D
- Adaptateur secteur PS4D
- Boîtier métallique ME-16
|

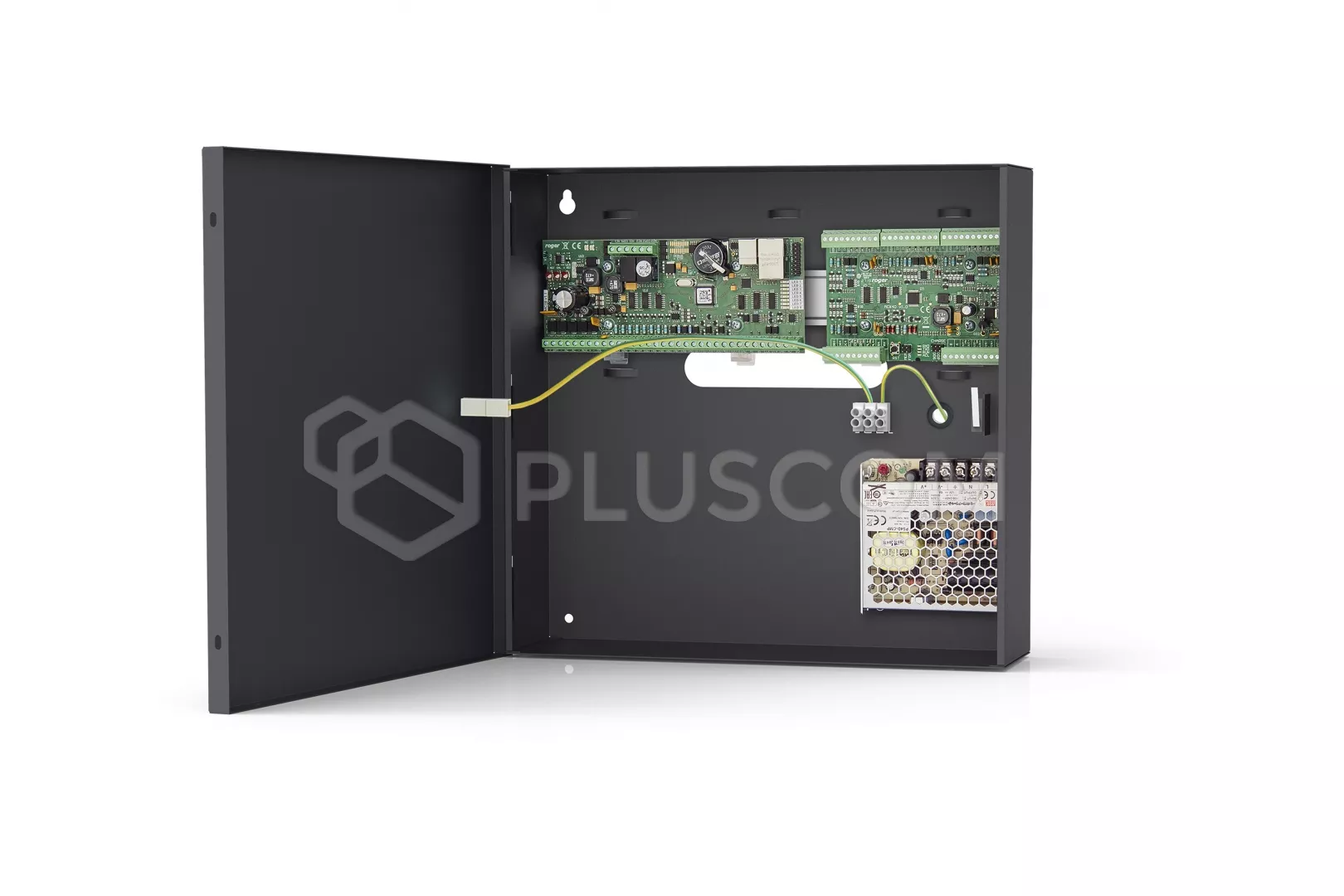

Roger MC16-PAC-3-KIT Kit de contrôle d'accès
|
Kit de contrôle d'accès pour trois entrées double face utilisant des lecteurs RS485 (lecteurs de la série MCT). En cas de coopération avec des lecteurs Wiegand ou RACS CLK/DTA, le kit permet le fonctionnement de deux passages unilatéraux et d'un passage bilatéral.
Les entrées peuvent être contrôlées unilatéralement ou bilatéralement à l'aide de lecteurs de la série MCT (RS485).
Chaque porte est desservie par un ensemble indépendant de sorties d'alimentation, comprenant une sortie de 0,2 A pour alimenter les lecteurs et une sortie de 1,0 A pour alimenter la serrure et les autres composants de la porte.
Dans le cas d'un passage contrôlé d'un seul côté, un seul lecteur dans le passage est connecté au contrôleur.
Le boîtier métallique M16 offre un espace pour une batterie de 17Ah et est équipé d'un rail DIN et d'un interrupteur d'autoprotection.
L'alimentation du kit est assurée par le bloc d'alimentation PS4D 13,8VDC/5A.
MC16 est un contrôleur d'accès et d'automatisation des bâtiments dédié au système RACS 5. Il peut être alimenté par un transformateur de réseau avec une tension de sortie de 18VAC et une puissance de 20VA, ainsi que par des tensions continues de niveaux standard de 12VDC et 24VDC.
La configuration du système s'effectue via LAN/WAN et le nombre de contrôleurs dans le système n'affecte pas le temps de configuration. L'unité est gérée à partir de l'application VISO.
La communication avec les contrôleurs MC16 sur le LAN/WAN est cryptée en utilisant AES128 CBC. La communication des périphériques des séries MCT et MCX avec le contrôleur d'accès MC16 est assurée par le bus RS485.
CARACTÉRISTIQUES DU MC16
- Contrôleur d'accès dans le système RACS 5
- alimentation 18VAC, 12VDC et 24VDC
- charge et surveillance de la batterie de secours
- Interface de communication Ethernet
- transmission de données cryptées (AES128 CBC)
- interfaces de périphériques RS485, RACS CLK/DTA, Wiegand
- mémoire tampon de 8 millions d'événements sur carte mémoire amovible
DONNÉES TECHNIQUES
- tension d'alimentation :
- 18VAC - admissible 17-22VAC
- 12VDC - admissible 10-15VDC
- 24VDC - 22-26VDC acceptable
- consommation de courant : 100mA à 18VAC (sans charge sur les sorties AUX/TML)
- espace pour une batterie de 17 Ah
- courant de charge de la batterie : 0,3 A/0,6 A/0,9 A
- protection contre les décharges profondes
- dimensions du boîtier : 305x325x100mm
