Roger MC16-PAC-2-KIT Kit de contrôle d'accès pour 2 entrées dans le système RACS 5
LE KIT COMPREND

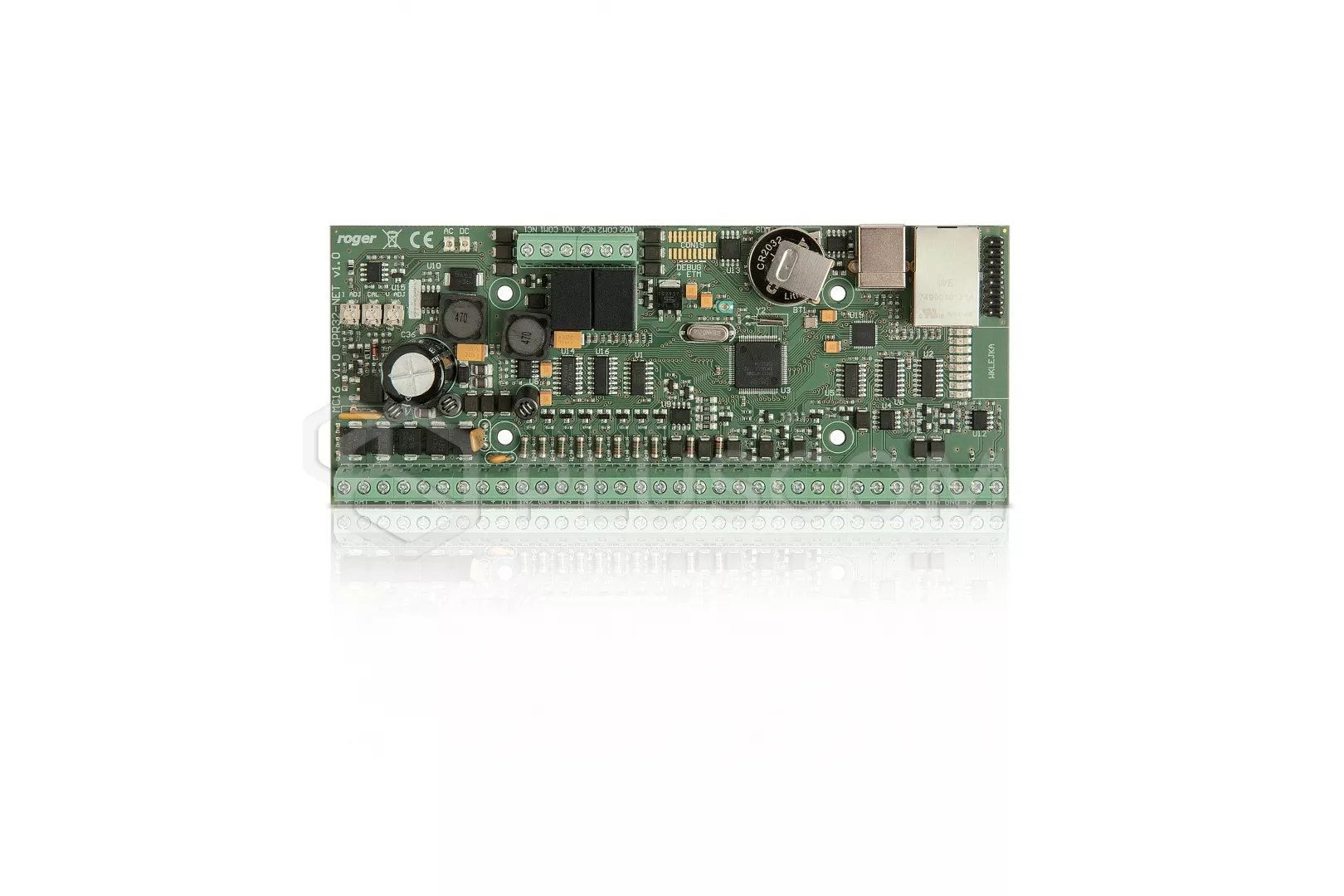

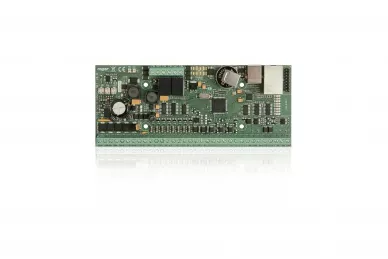

- Contrôleur d'accès MC16-PAC-2

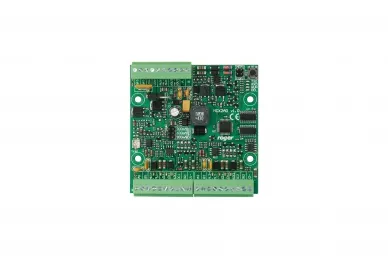

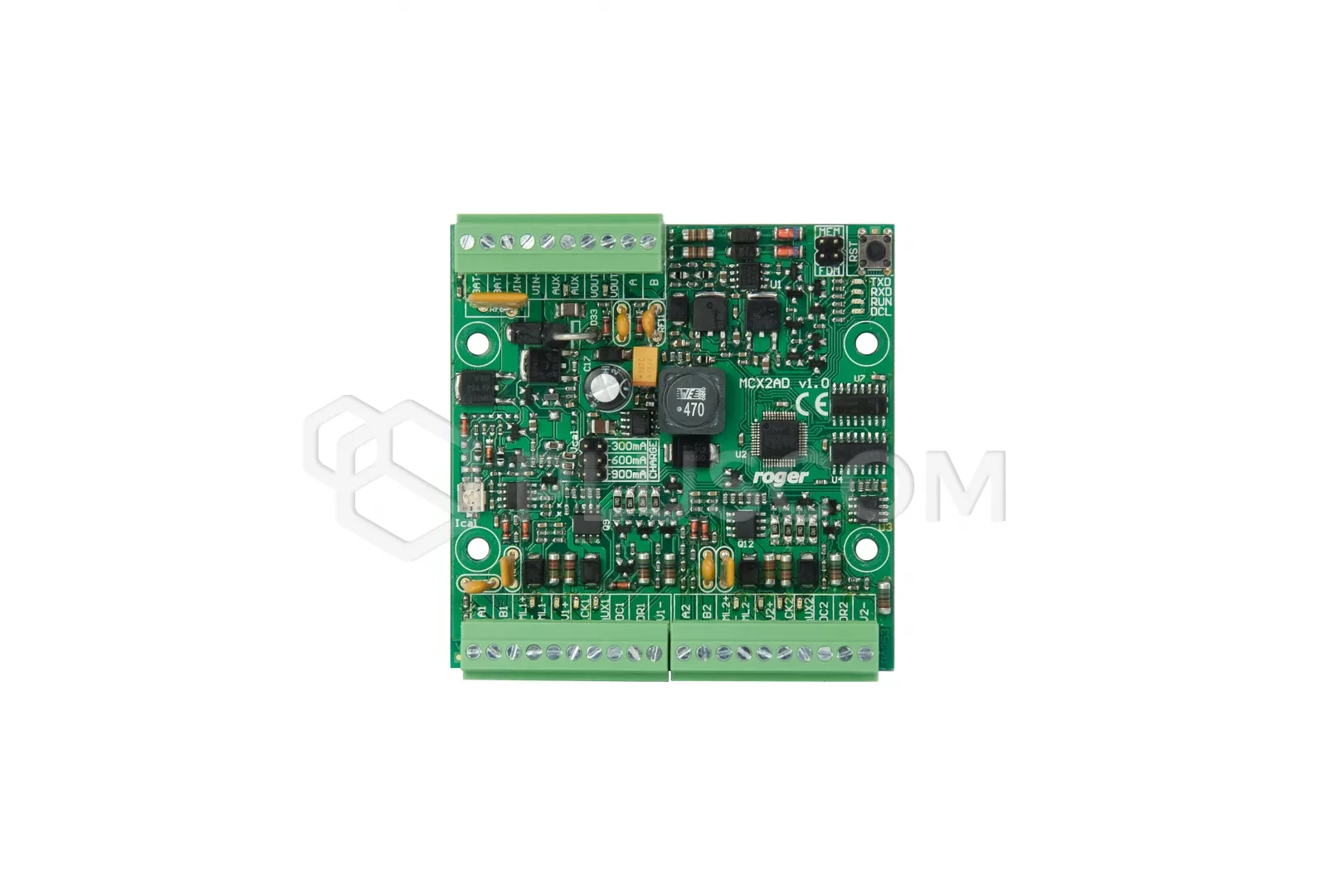

- Expandeur d'E/S MCX2D

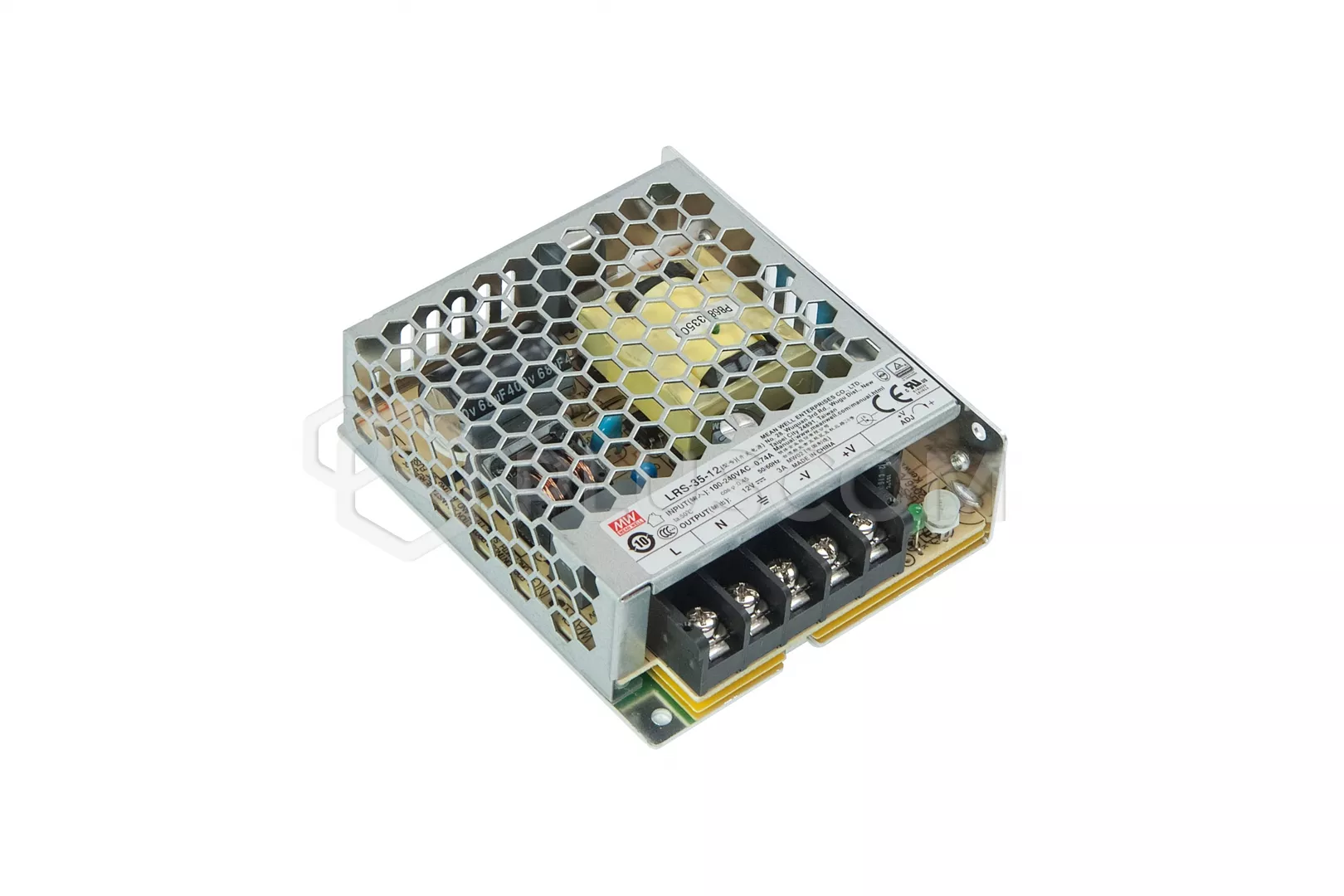

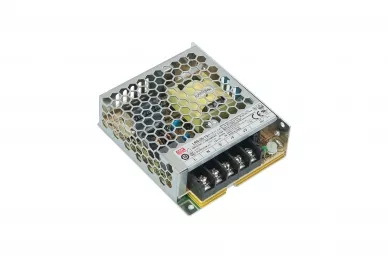

- Bloc d'alimentation PS2D

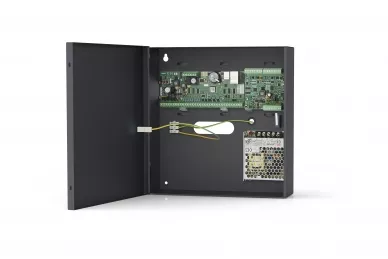

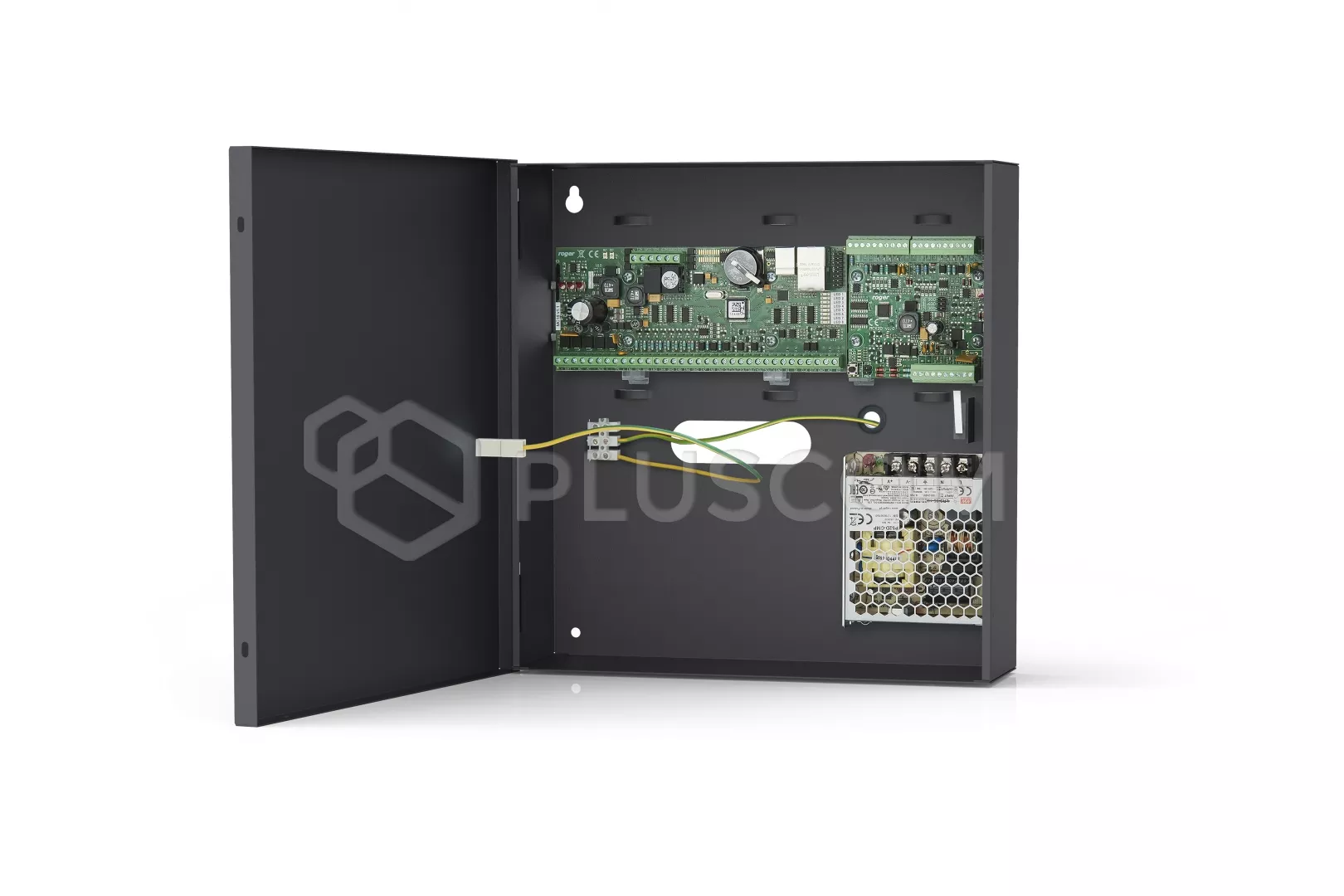

- ME-15 boîtier métallique
|
Roger MC16-PAC-2-KIT Kit de contrôle d'accès
|
Ensemble de contrôle d'accès pour deux passages double face utilisant des lecteurs RS485 (lecteurs de la série MCT), des lecteurs RACS CLK/DTA (lecteurs de la série PRT) ou des lecteurs avec interface Wiegand.
Les entrées peuvent être contrôlées d'un seul côté ou des deux côtés à l'aide de lecteurs de la série MCT (RS485).
Chaque passage est supporté par un ensemble indépendant de sorties d'alimentation, comprenant une sortie de 0,2 A pour alimenter les lecteurs et une sortie de 1,0 A pour alimenter la serrure et les autres composants du passage.
Dans le cas d'un passage contrôlé d'un seul côté, un seul lecteur dans le passage est connecté au contrôleur.
Le boîtier métallique du ME-15 peut accueillir une batterie de 7Ah et est équipé d'un rail DIN et d'un interrupteur d'autoprotection.
L'alimentation du kit est assurée par le bloc d'alimentation PS2D 13,8VDC/2,5A.
Le MC16 est un contrôleur d'accès et d'automatisation des bâtiments dédié au système RACS 5. Il peut être alimenté par un transformateur de réseau avec une tension de sortie de 18VAC et une puissance de 20VA, ainsi que par des tensions continues de niveaux standard de 12VDC et 24VDC.
La configuration du système s'effectue via LAN/WAN et le nombre de contrôleurs dans le système n'affecte pas le temps de configuration. L'unité est gérée à partir de l'application VISO.
La communication avec les contrôleurs MC16 sur le LAN/WAN est cryptée en utilisant AES128 CBC. La communication des périphériques des séries MCT et MCX avec le contrôleur d'accès MC16 est assurée par le bus RS485.
Roger MC16-PAC-2-KIT Kit de contrôle d'accès
CARACTÉRISTIQUES DU MC16
- Contrôleur d'accès dans le système RACS 5
- alimentation 18VAC, 12VDC et 24VDC
- charge et surveillance de la batterie de secours
- Interface de communication Ethernet
- transmission de données cryptées (AES128 CBC)
- interfaces de périphériques RS485, RACS CLK/DTA, Wiegand
- mémoire tampon de 8 millions d'événements sur carte mémoire amovible
DONNÉES TECHNIQUES
- tension d'alimentation :
- 18VAC - admissible 17-22VAC
- 12VDC - admissible 10-15VDC
- 24VDC - 22-26VDC acceptable
- consommation de courant : 100mA à 18VAC (sans charge sur les sorties AUX/TML)
- interface jusqu'à 4 lecteurs RACS CLK/DTA (série PRT)
- interface jusqu'à 4 lecteurs Wiegand
- 2 sorties d'alimentation 0,2 A
- 2 sorties d'alimentation 1A
- espace pour une batterie de 7 Ah
- courant de charge de la batterie : 0,3 A/0,6 A/0,9 A
- capacité de courant : 3A
- puissance de sortie : 36W
- protection contre les décharges profondes
- dimensions du boîtier : 295.0x285.0x90.0mm
