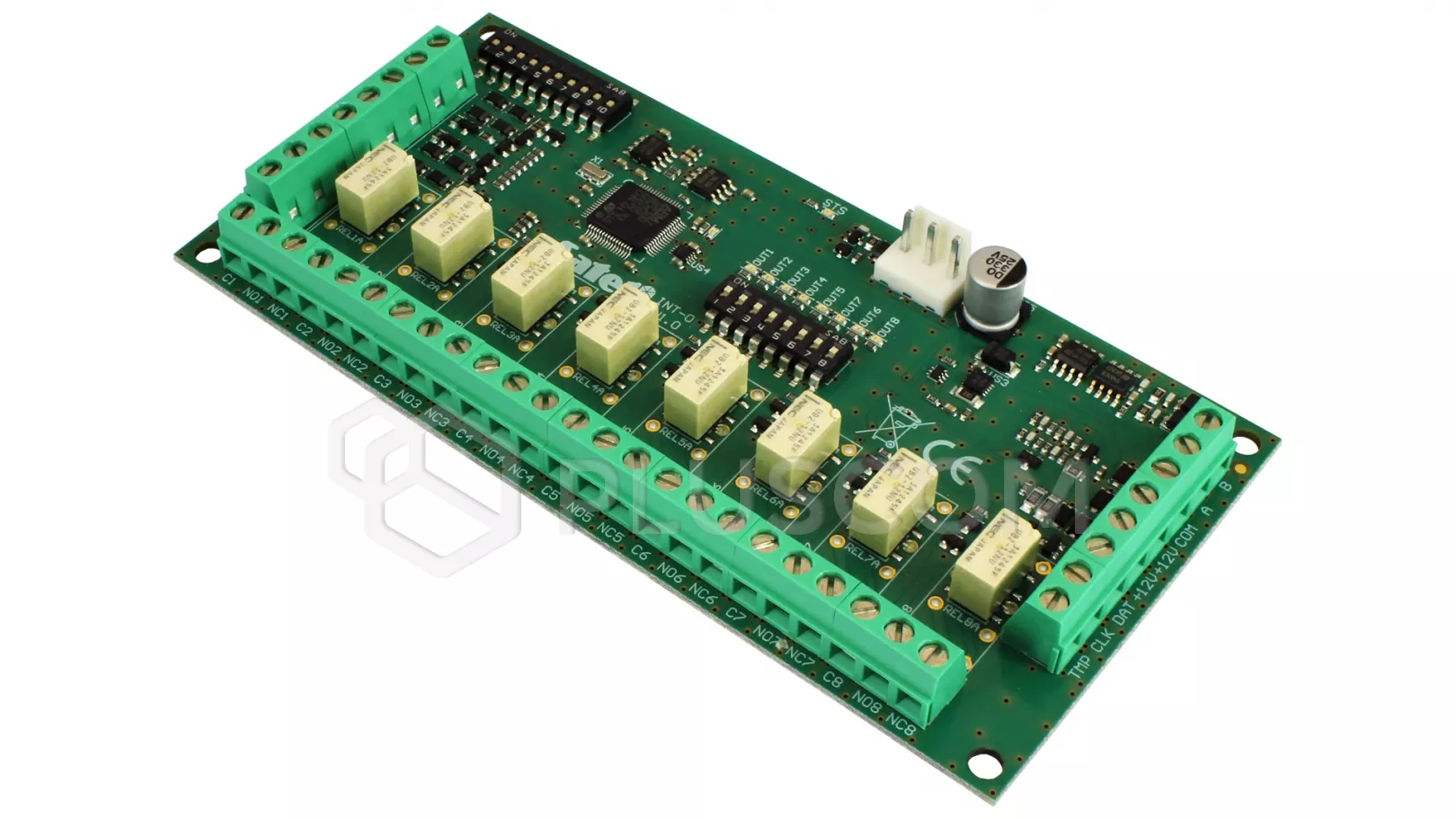

Satel INT-O 8 output expander
Expandeur de sortie INT-O est conçu pour coopérer avec les centrales d'alarme des familles INTEGRA, INTEGRA Plus, VERSA et CA-64.
Il permet d'étendre le système avec 8 sorties câblées supplémentaires - de type relais et OC. Les sorties relais et OC individuelles sont connectées en parallèle. Afin de réduire la consommation de courant de l'expandeur, il est possible de désactiver le fonctionnement des relais en commutant l'interrupteur DIP.
Caractéristiques :
- 8 sorties câblées programmables :
- 8 sorties de type OC,
- 8 sorties relais,
- chaque sortie de type OC connectée en parallèle à une sortie relais,
- possibilité de réduire la consommation de courant en désactivant le fonctionnement des sorties relais sélectionnées.
- Entrée d'autoprotection de type NC,
- Possibilité d'intégration avec un bloc d'alimentation dédié (fonctionnement en mode expandeur avec bloc d'alimentation).
- Possibilité de connexion au bus RS-485.
Satel INT-O Expandeur 8 sorties

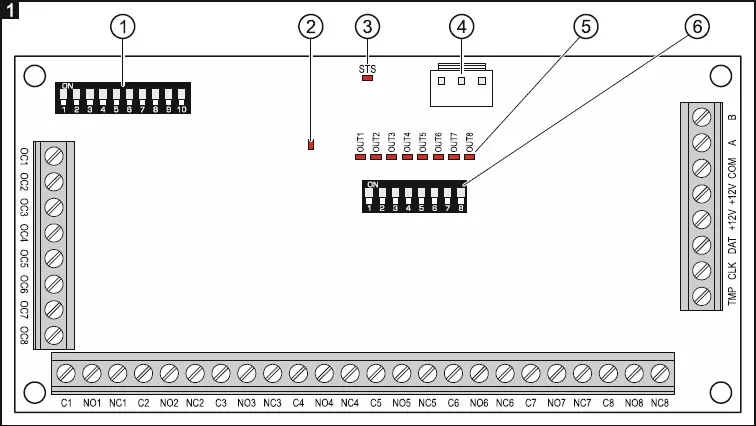

Explication de la figure :
1. un ensemble de commutateurs DIP utilisés pour régler l'adresse.
2. LED indiquant l'état de la communication avec le panneau de contrôle :
- allumé - pas de communication avec le panneau de contrôle,
- clignote - la communication avec le panneau de contrôle fonctionne correctement.
3. Diode STS informant de l'état de l'unité d'alimentation connectée au connecteur :
- allumé - le bloc d'alimentation fonctionne correctement,
- clignote - le bloc d'alimentation signale une défaillance.
4.Connecteur pour la connexion d'un bloc d'alimentation dédié (par ex. APS-412). Si le connecteur
d'alimentation est connecté, l'expandeur sera identifié comme un expandeur avec alimentation.
5. LEDs indiquant l'état des sorties :
- éteint - sortie inactive,
- allumée - sortie active.
6.Jeu d'interrupteurs DIP permettant le fonctionnement on/off des sorties
sorties relais.
Description des bornes :
- OC1...OC8 - Sortie de type OC.
- C1...C8 - contact commun de la sortie relais.
- NO1...NO8 - contact normalement ouvert de la sortie relais.
- NC1...NC8 - contact normalement fermé de la sortie relais.
- COM - terre.
- TMP - entrée d'autoprotection (si aucun contact d'autoprotection n'est connecté à cette borne, elle doit être court-circuitée à la masse).
- CLK - horloge.
- DTA - données.
- +12V - +12V.
- A, B - Connecteur RS485 (pour les mises à jour du micrologiciel).
Assemblage et mise en service
- Fixer la carte électronique de l'expandeur dans le boîtier.
- Régler l'adresse de l'expandeur à l'aide des interrupteurs DIP.
- Connecter les bornes CLK, DTA et COM aux bornes correspondantes du bus de communication du panneau de contrôle.
- Connecter les fils du contact d'autoprotection du boîtier aux bornes TMP et COM (ou court-circuiter la borne TMP avec la borne COM).
- Connecter les fils des dispositifs à contrôler par le panneau de contrôle aux bornes de sortie sélectionnées.
- Connecter les fils de l'alimentation du module aux bornes +12V et COM. L'alimentation peut provenir de la carte mère du panneau de contrôle, d'un bloc d'alimentation supplémentaire ou d'un expandeur avec bloc d'alimentation (voir le manuel de l'installateur du panneau de contrôle).
- Mettez le système d'alarme sous tension.
- Activer la fonction d'identification sur la centrale. Une fois l'identification terminée, les sorties se verront attribuer les numéros correspondants dans le système d'alarme.
