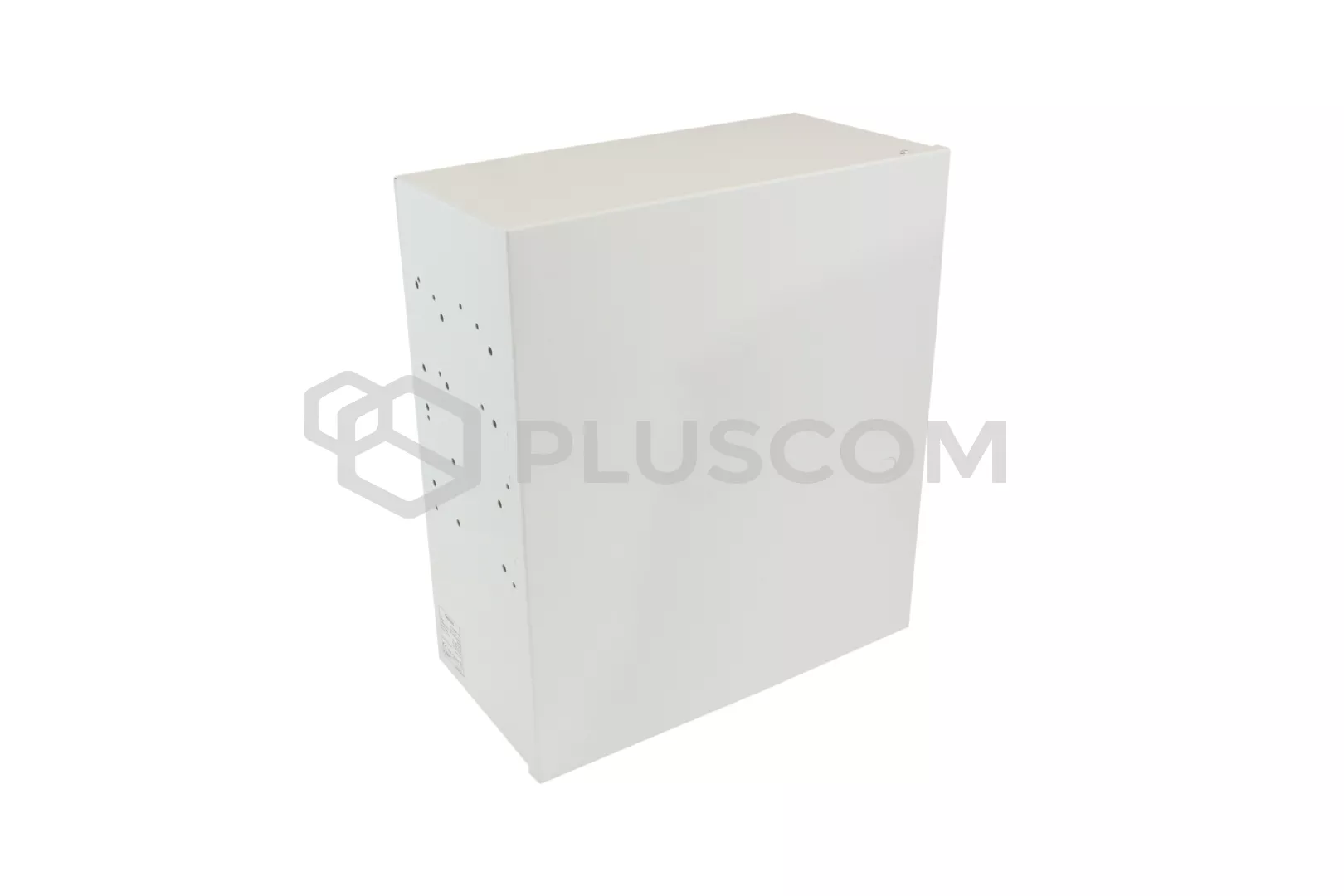

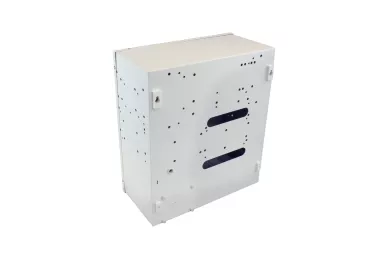

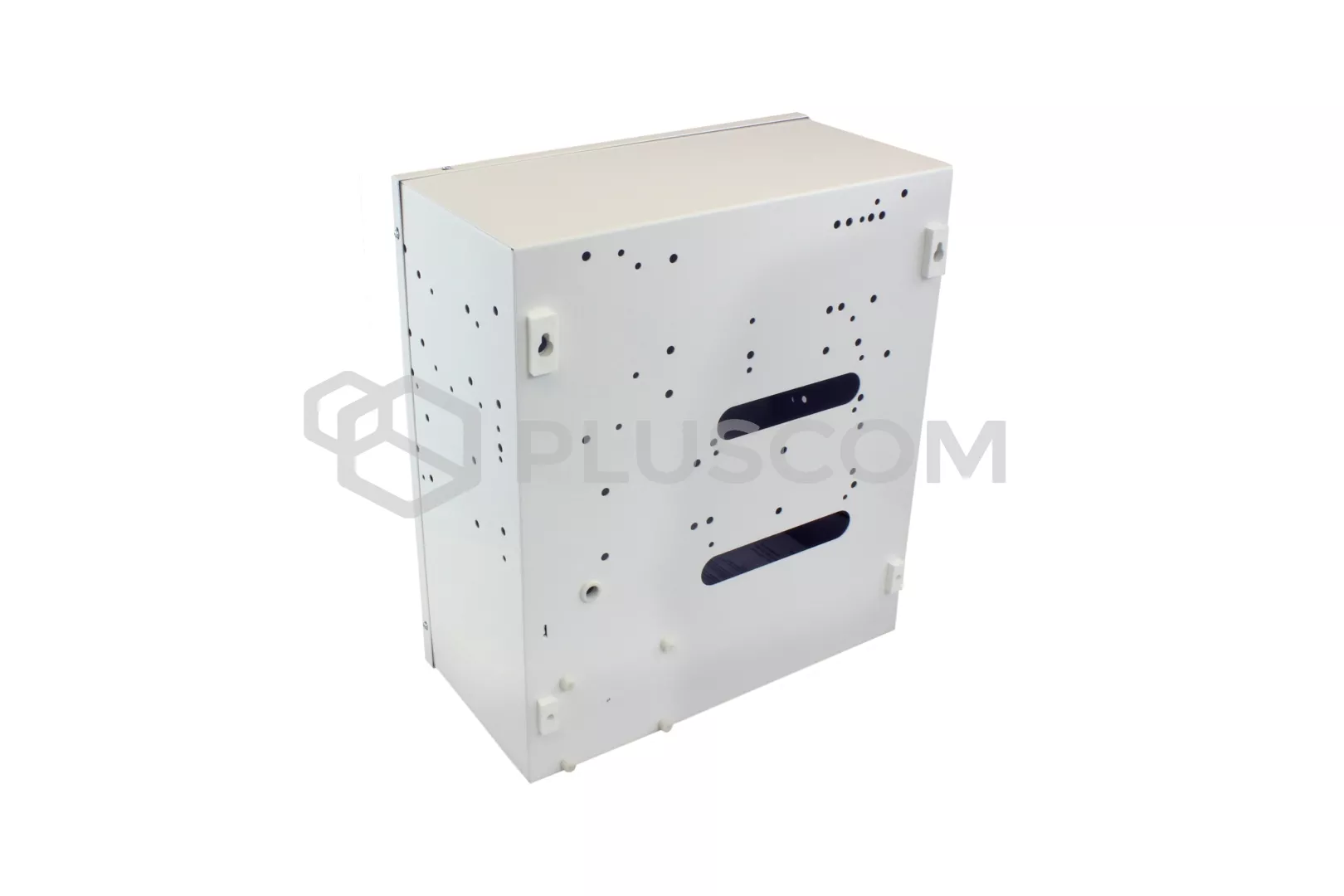

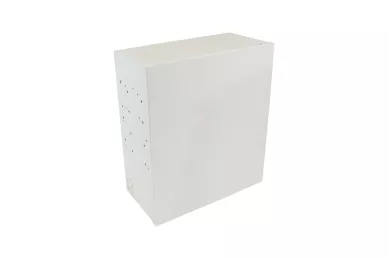

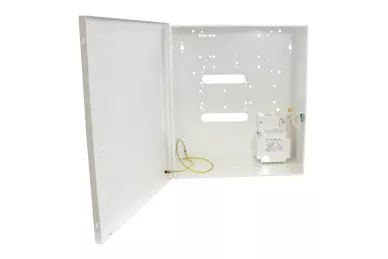

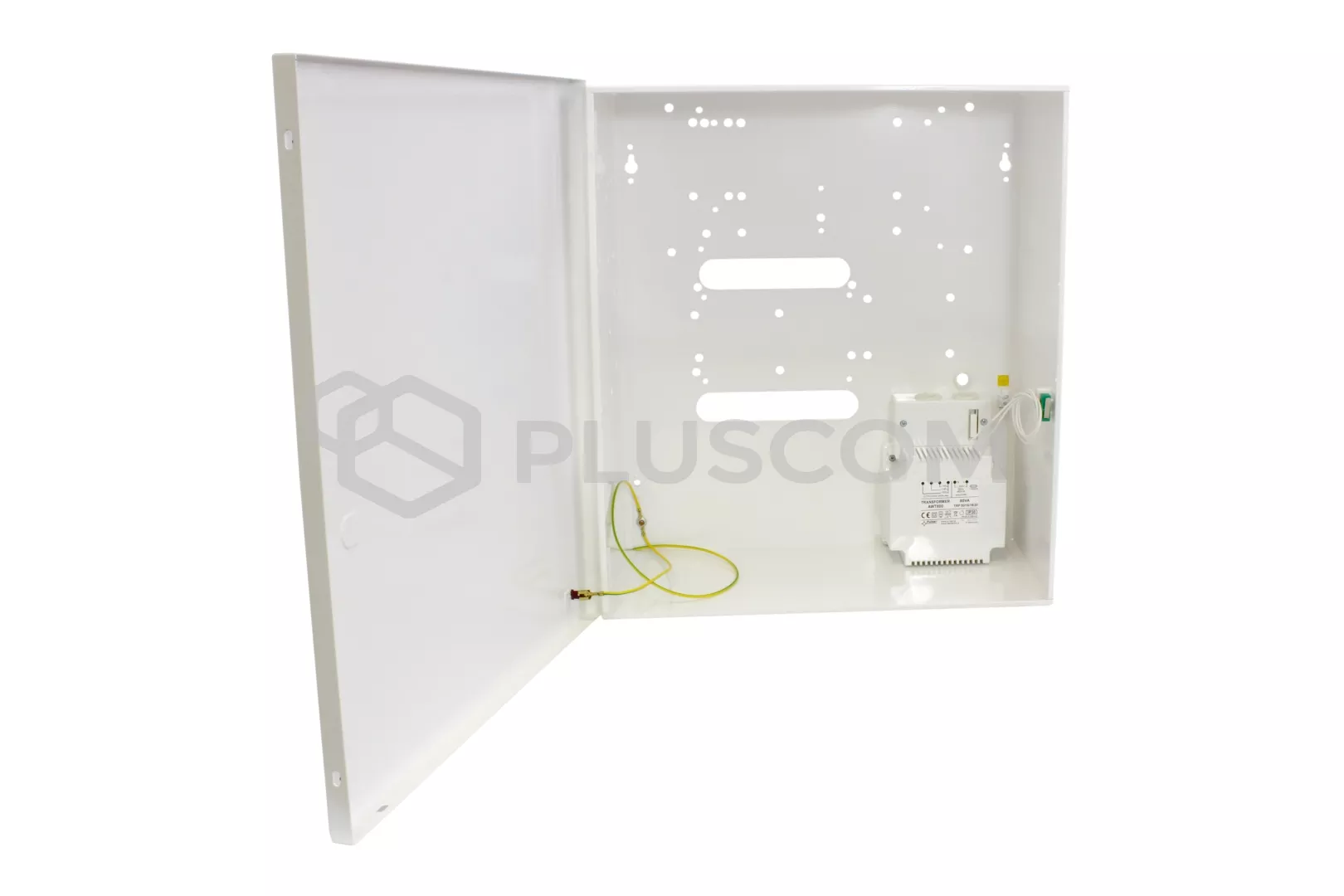

Logement Pulsar AWO301 pour les panneaux de contrôle avec transformateur

Boîtier apparent Pulsar AWO301 24/TRP80/DS est conçu pour le montage :

• la carte du panneau de contrôle et les modules complémentaires optionnels
• le contrôleur du système KD et les modules supplémentaires

• Radio, émetteur GSM
• module d'alimentation tampon
• autres dispositifs dédiés

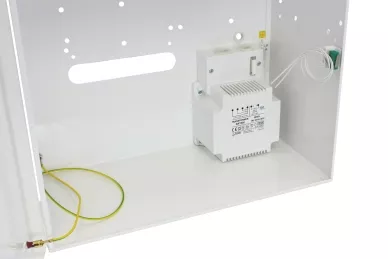

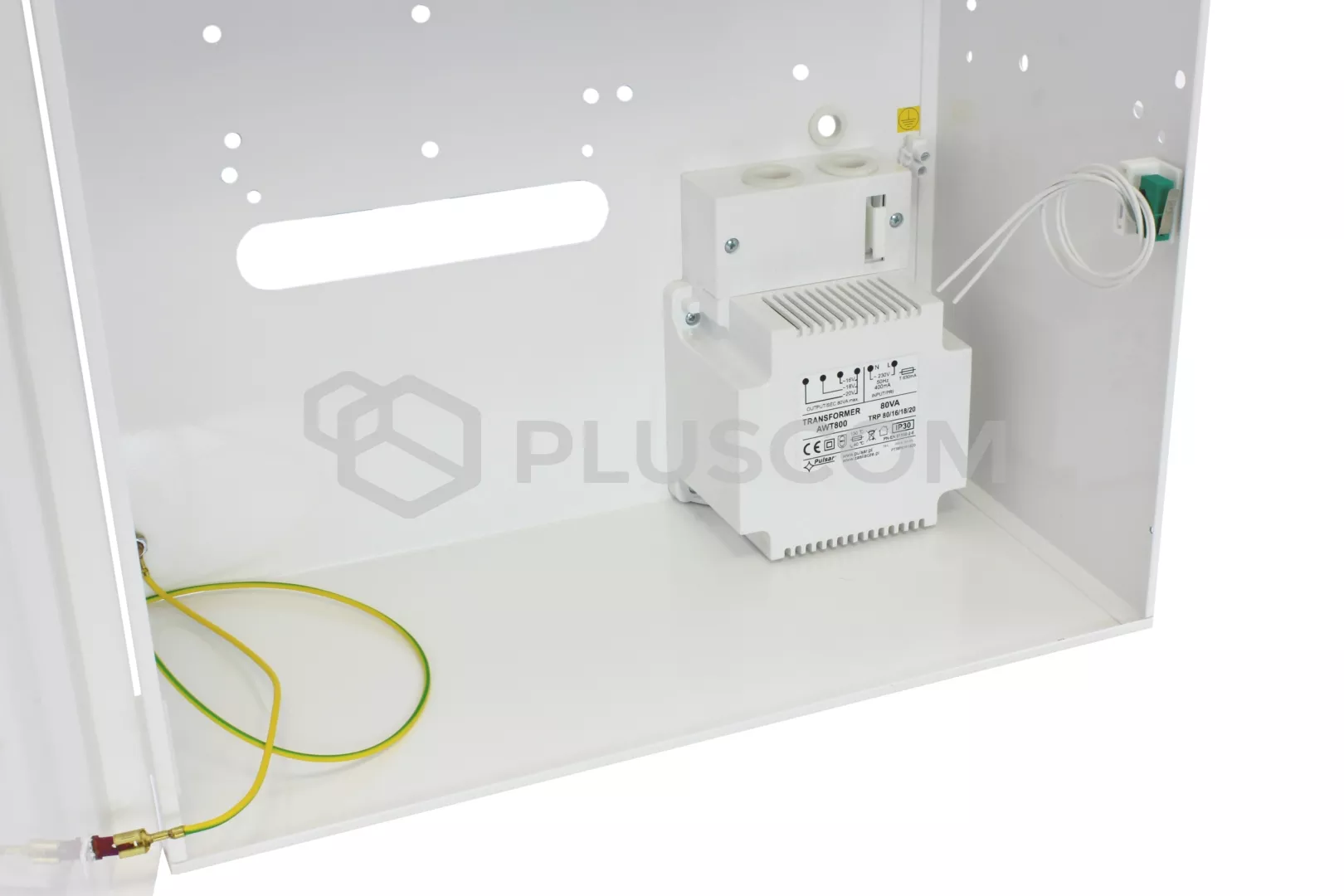

Le boîtier est équipé d'un transformateur : TRP 80VA/16V/18V/20Vdans un boîtier PC/ABS, IP20

Le boîtier est équipé de un espace pour une batterie 12V/24Ah. Sont également inclus en standard une protection anti-sabotage sous la forme d'un capteur d'ouverture du boîtier

SPÉCIFICATIONS TECHNIQUES

• Transformateur TRP 80VA/16V/18V/20V
• • tension d'alimentation 230V/AC 50Hz
  • tension de sortie : 20V/4A, 18V/4.5A, 16V/5A
• emplacement de la batterie : 12V/24Ah
• Protection anti-sabotage : OUI
• matériau : tôle de 0,7 mm, couleur RAL9003
• étanchéité : IP20
• dimensions intérieures : 350x400x170mm
• fermeture : 4x vissée, serrure en option
• distance du mur 8mm


Logement Pulsar AWO301 pour les panneaux de contrôle avec transformateur

Logement Pulsar AWO301 pour les panneaux de contrôle avec transformateur

Le boîtier est parfaitement adapté au montage d'une unité de contrôle SATEL

• CA10, VERSA10,15, INTEGRA 24, 32, 64, 128 + 6x CA64E ( SM)
• CA10, VERSA10,15, INTEGRA 24, 32, 64, 128 + 5x CA64 ( EPS, O-OC, O-ROC, O-R, VGM- 16,
  SR, ADR, ACC-KP-PS)
• 6x CA64 ( EPS, O-OC, O-ROC, O-R, VGM- 16, SR, ADR, ACC-KP-PS)
• 3x CA64 ( PP, OPS-OC, OPS-R, OPS-ROC) + CA64 ( EPS, O-OC, O-ROC, O-R, VGM-16,
  SR, ADR, ACC-KP-PS) + 3x CA64E (SM)

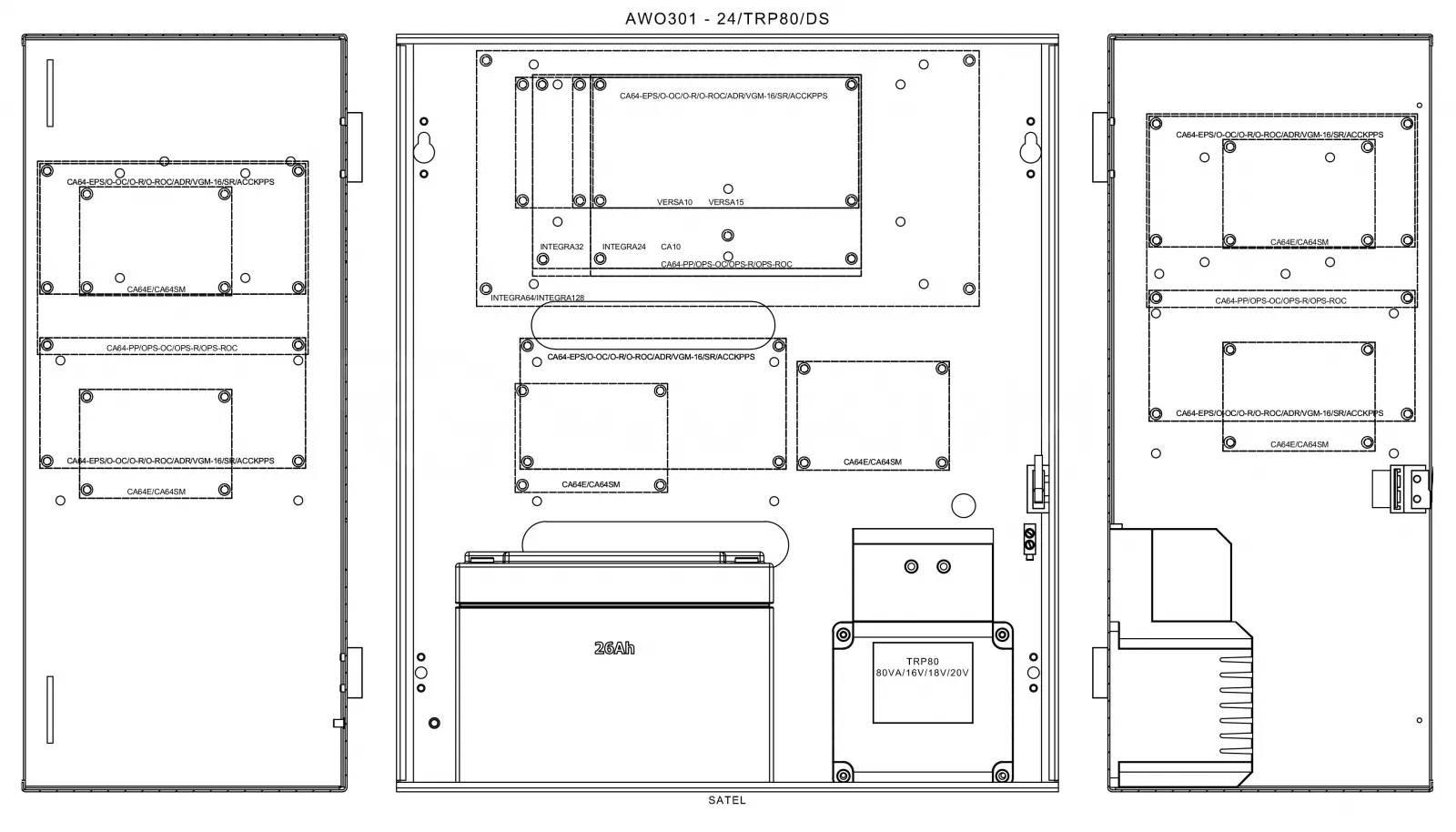

Exemple de disposition du panneau de contrôle SATEL dans une armoire

Autres panneaux de contrôle pouvant être installés dans ce boîtier :

DSC :
PC1616, 1832, 1864, 4020, 6010, 4x ( 4108, 5108, 6108, 5100, 4116, 5208) + 3x ( 5204, 5400, 5200, 5580, 4216, 6216, 6400)
Modules :
(4204, 6204) + 4x (4108, 5108, 6108, 5100, 4116, 5208) + 3x (5204, 5400, 5200, 5580, 4216, 6216, 6400)
