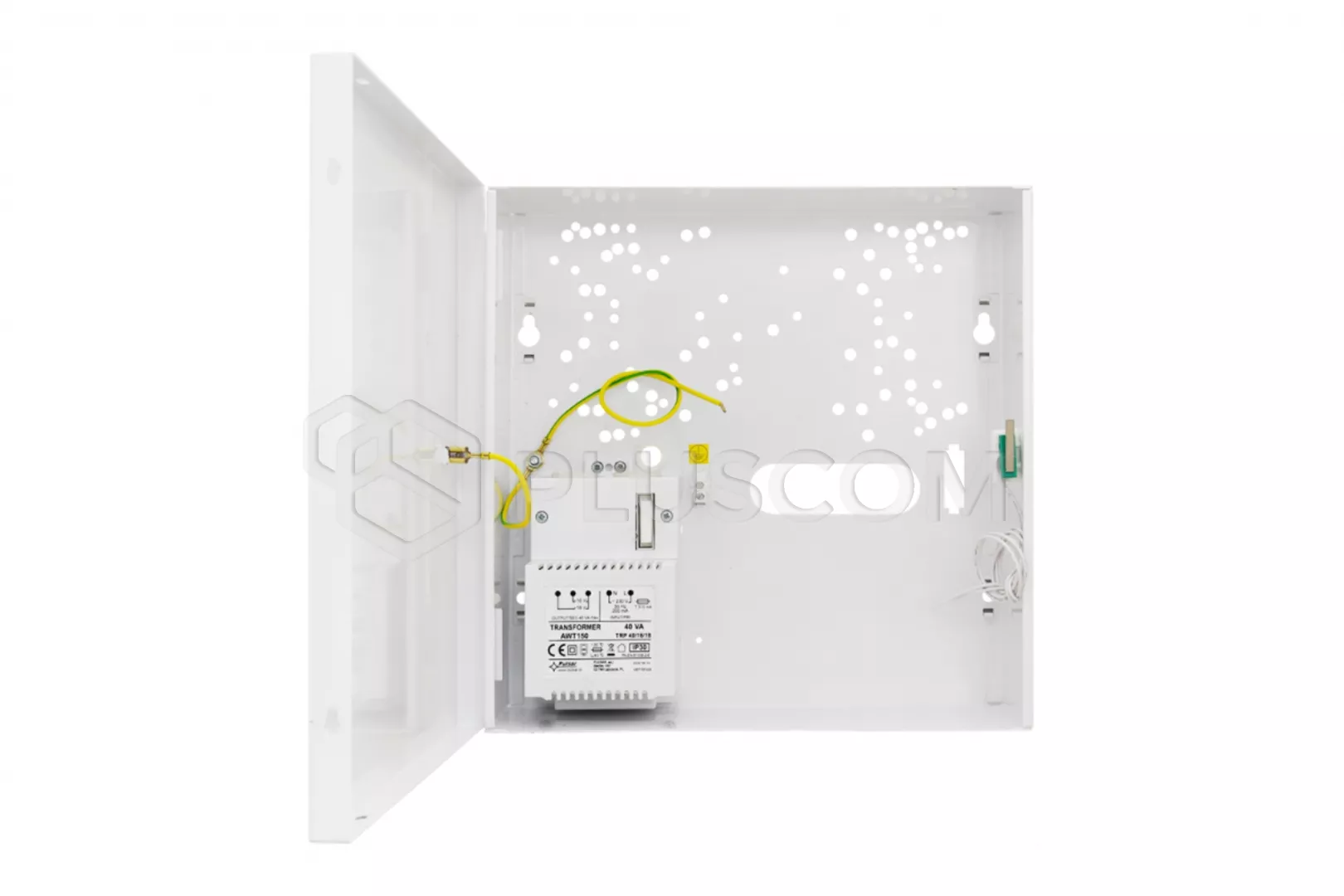

Logement Pulsar AWO009 pour les panneaux de contrôle avec transformateur

Enceinte du pulsar AWO009 (v. 1.2)

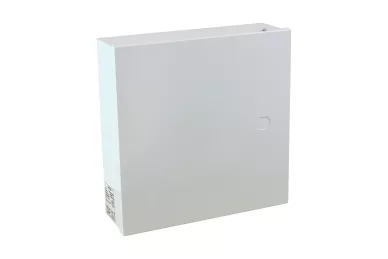

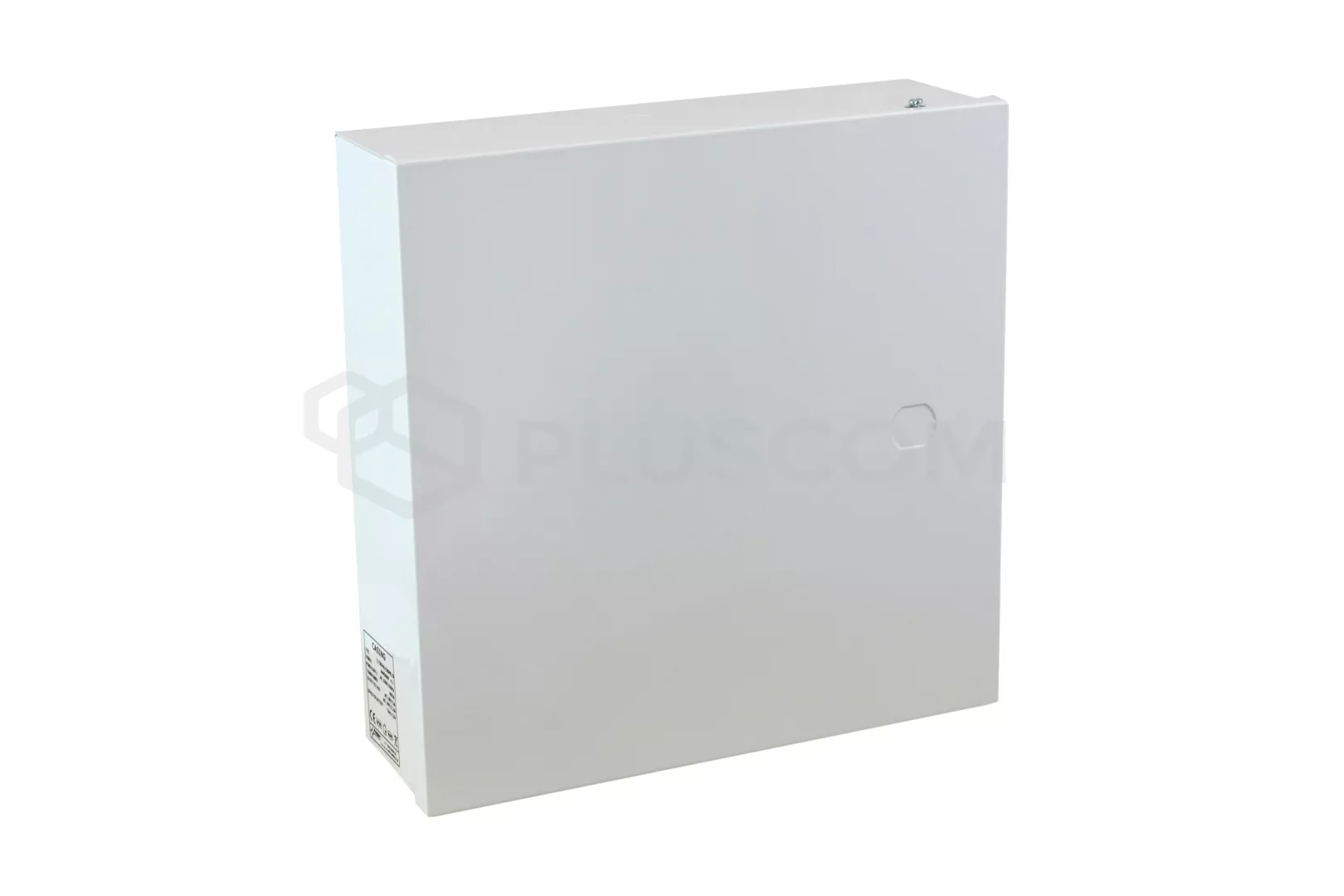

Boîtier en saillie Pulsar AWO009 7/TRP40/DSPR/S est conçu pour le montage :

• la carte du panneau de contrôle et les modules complémentaires optionnels
• le contrôleur du système KD et les modules additionnels

• Radio, émetteur GSM
• module d'alimentation tampon
• autres dispositifs dédiés

Logement Pulsar AWO009 pour les panneaux de contrôle avec transformateur

Logement Pulsar AWO009 pour les panneaux de contrôle avec transformateur

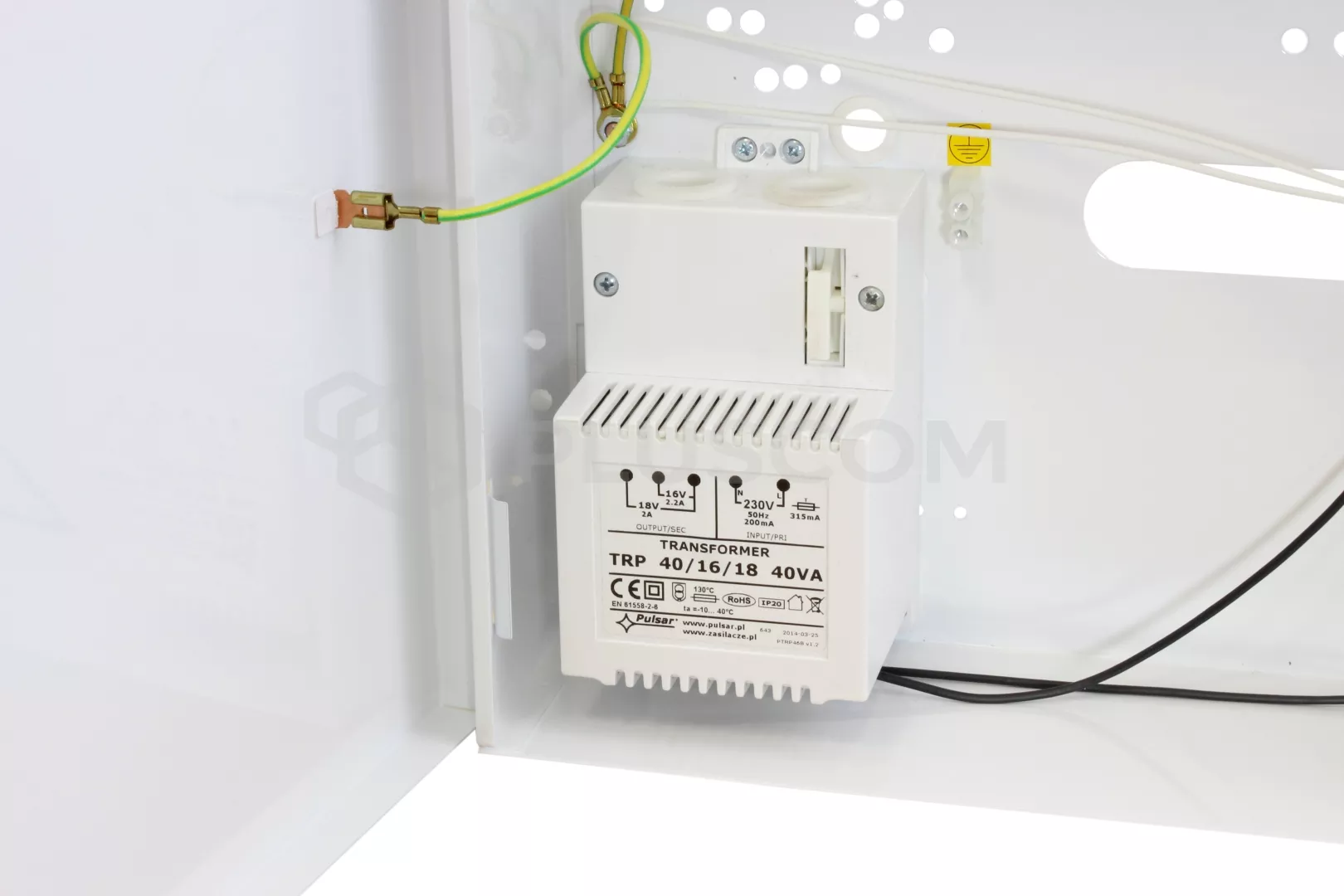

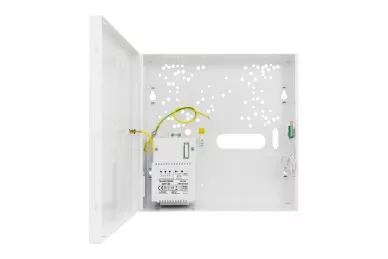

Le boîtier est équipé d'un transformateur : TRP 40VA/16V/18Vdans un boîtier PC/ABS, IP20
Le boîtier a un espace pour une batterie 12V/7Ah. Il est également livré en standard avec protection anti-sabotage sous la forme d'un capteur d'ouverture du boîtier.

SPÉCIFICATIONS TECHNIQUES :

• Transformateur TRP 40VA/16V/18V
• • tension d'alimentation 230V/AC 50Hz
  • tension de sortie : 18V/2A, 16V/2.2A

• emplacement de la batterie : 12V/7Ah
• Protection anti-sabotage : OUI
• matériau : tôle de 0,7 mm, couleur RAL9003
• étanchéité : IP20

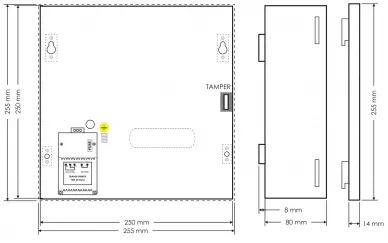

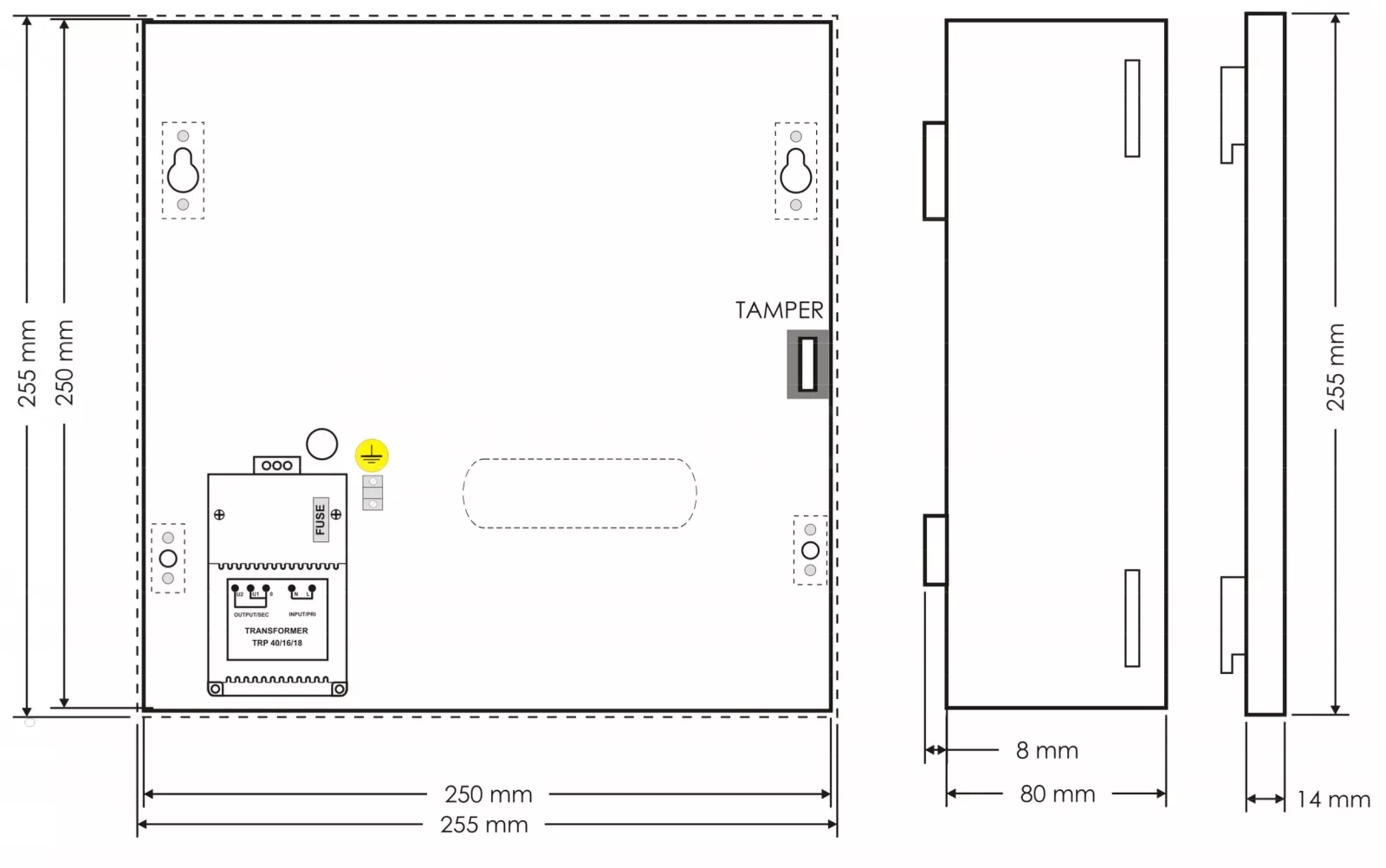

• dimensions intérieures : 250x250x80mm
• fermeture : 4x vissée, serrure en option
• distance du mur 8mm

Boîtier parfaitement adapté au montage de panneaux et de modules SATEL

Panneaux de contrôle :

• CA4V1, CA5, CA6, CA10,VERSA5,10, 15, INTEGRA 24, 32

Modules :

• CA64 ( PP, EPS, ADR, O-R, O-ROC, O-OC, OPS- OC, OPS- R, OPS- ROC,
  VGM- 16, SR, PTSA)

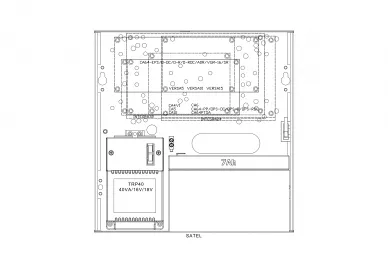

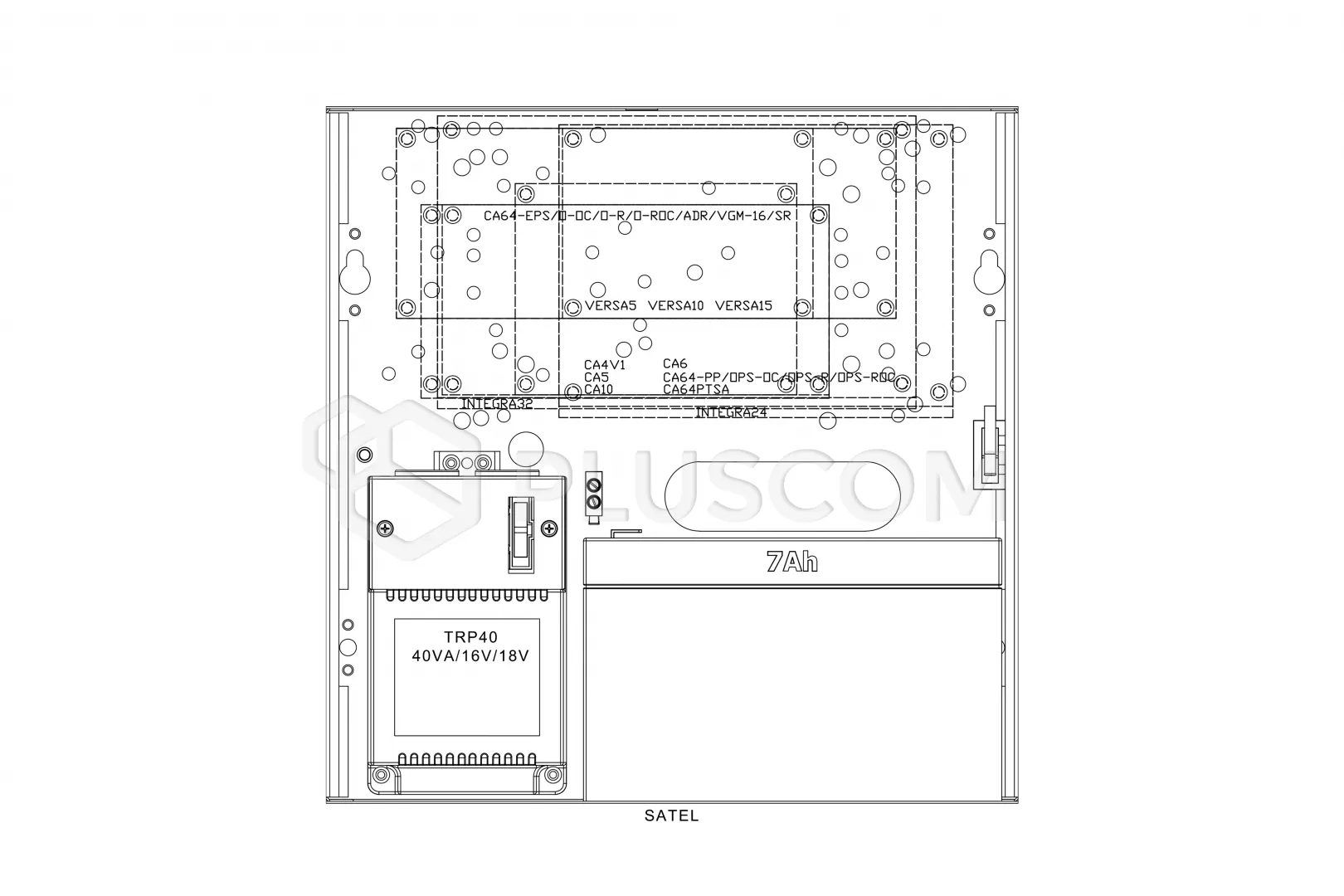

Exemples de disposition de panneaux de contrôle SATEL dans une enceinte

Autres panneaux de contrôle pouvant être installés dans ce boîtier :

DSC, PARADOX, RISCO, PYRONIX, CROW, TELMOR, SUMMIT, ROEL, EBS
