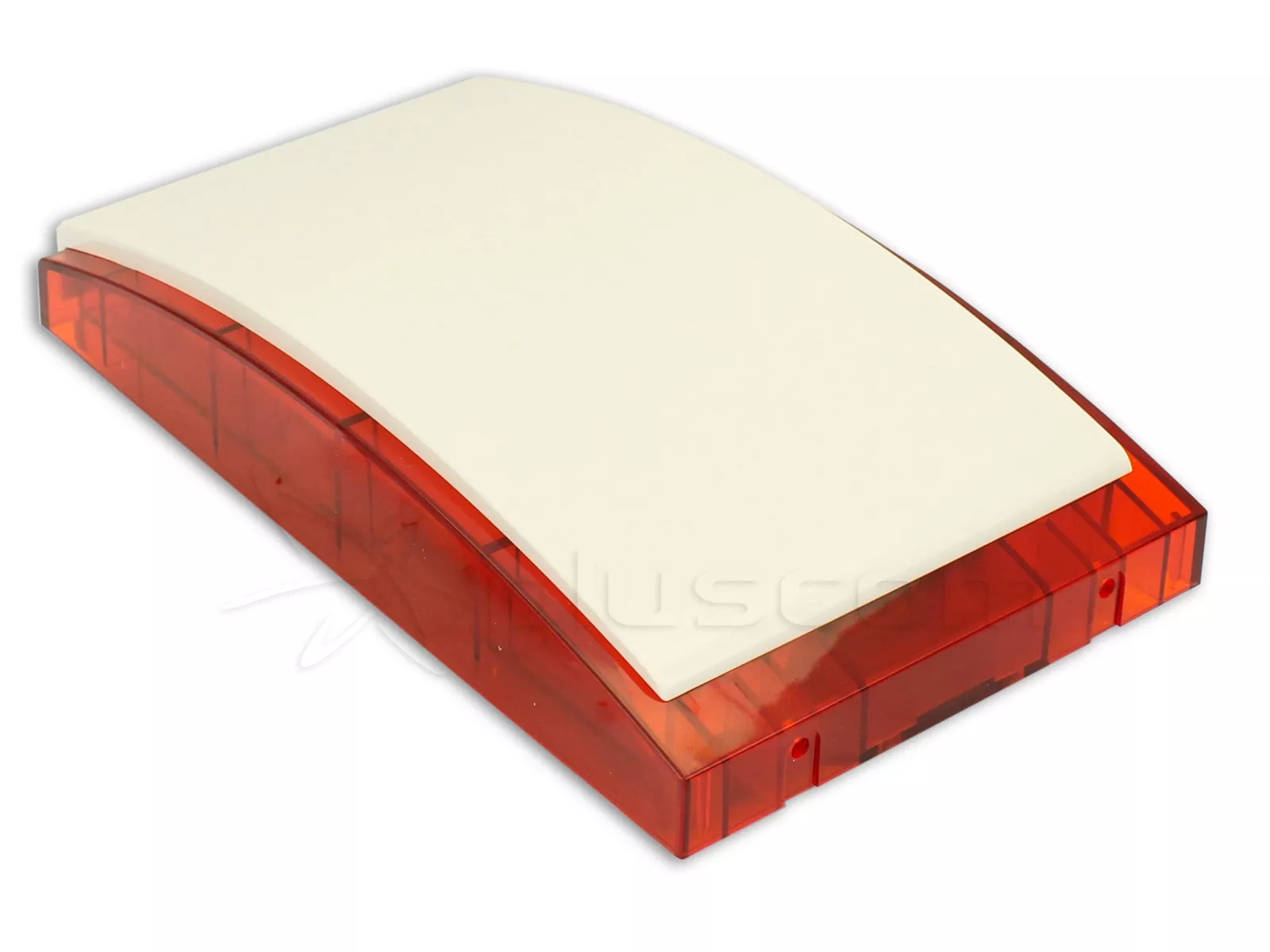

Satel SP-4002 R Dispositif de signalisation optique/acoustique externe

Propriétés

• Signalisation acoustique générée au moyen d'un transducteur piézoélectrique.
• Signalisation optique au moyen de diodes électroluminescentes.
• Batterie rechargeable comme source d'énergie d'urgence.
• Choix de quatre types de signalisation sonore.
• Electronique protégée des intempéries.
• Protection contre l'ouverture du boîtier et contre le détachement du sol.
• Couvercle intérieur en tôle galvanisée.
• Boîtier en polycarbonate PC LEXAN à haute résistance aux chocs, caractérisé par une résistance mécanique très élevée.

La sirène nécessite une alimentation 12 V ±15% DC. La signalisation est déclenchée par un changement d'état à l'entrée STA (signalisation acoustique) ou STO (signalisation optique). La méthode de déclenchement est déterminée par les broches PLA et PLO. Le déclenchement de la signalisation d'alarme n'est possible que 20 secondes après la mise sous tension, à condition que l'état de l'entrée contrôlant la signalisation ait été stable pendant cette période et corresponde à celui défini par les broches pour l'état inactif. Le délai de 20 secondes empêche le déclenchement accidentel de la signalisation pendant les travaux d'installation.

Balise également disponible en couleur bleu{REL_1177}i orange{REL_1155}

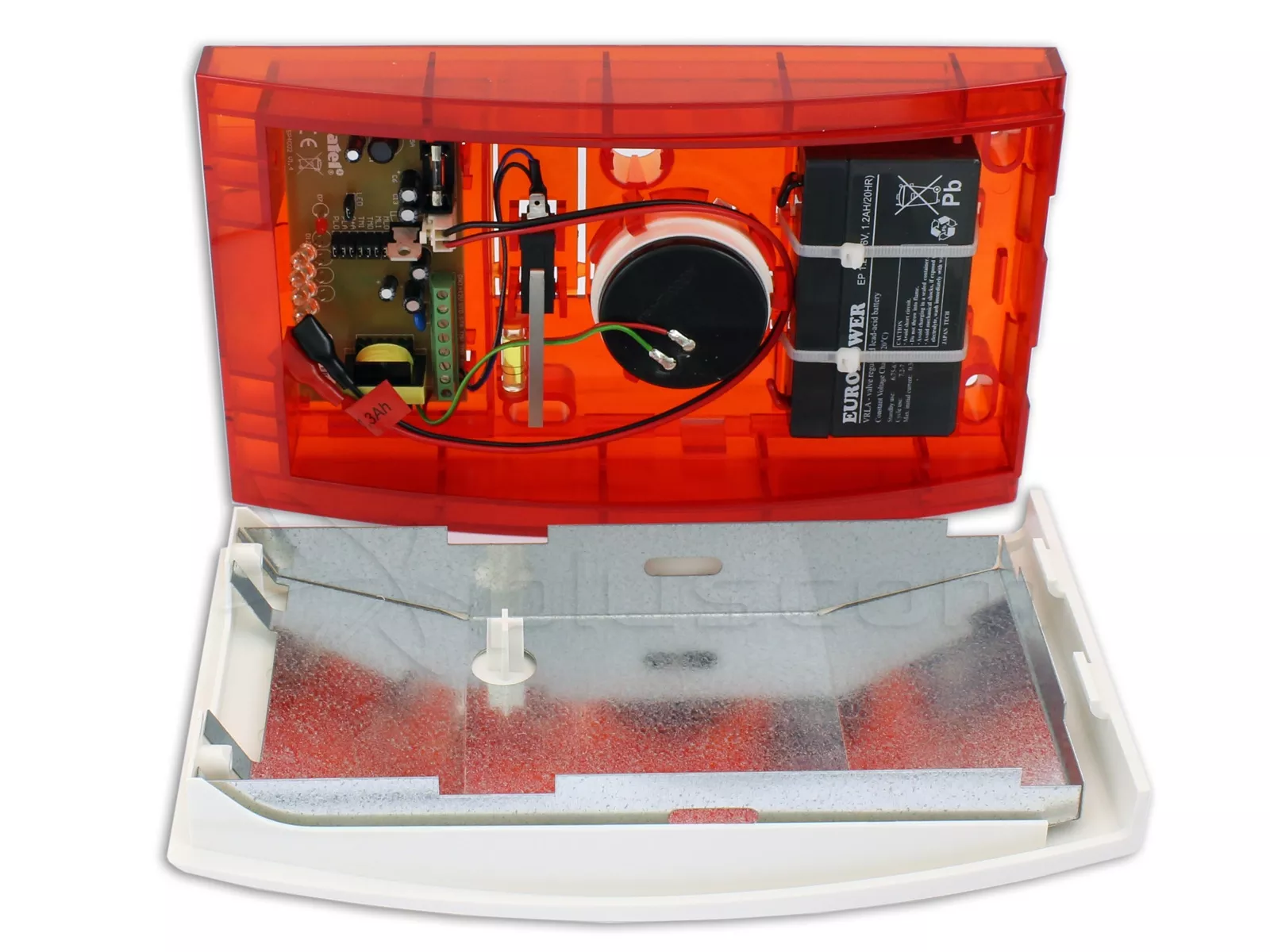

Satel SP-4002 R Dispositif de signalisation optique/acoustique externe

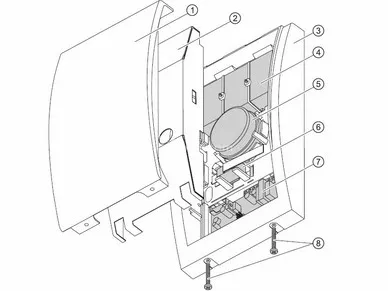

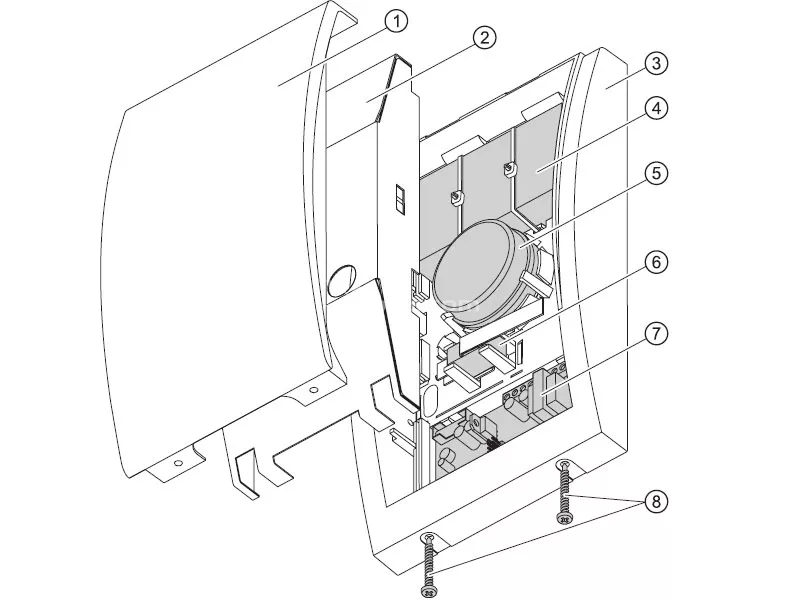

Explication de la figure :

1. couvercle du boîtier.
2. Couvercle intérieur en tôle galvanisée.
3. base du boîtier.
4. batterie.
5. transducteur piézo.
6. contact d'autoprotection (NC).
7. carte électronique.
8. vis de blocage du couvercle du boîtier.

Satel SP-4002 R Dispositif de signalisation optique/acoustique externe

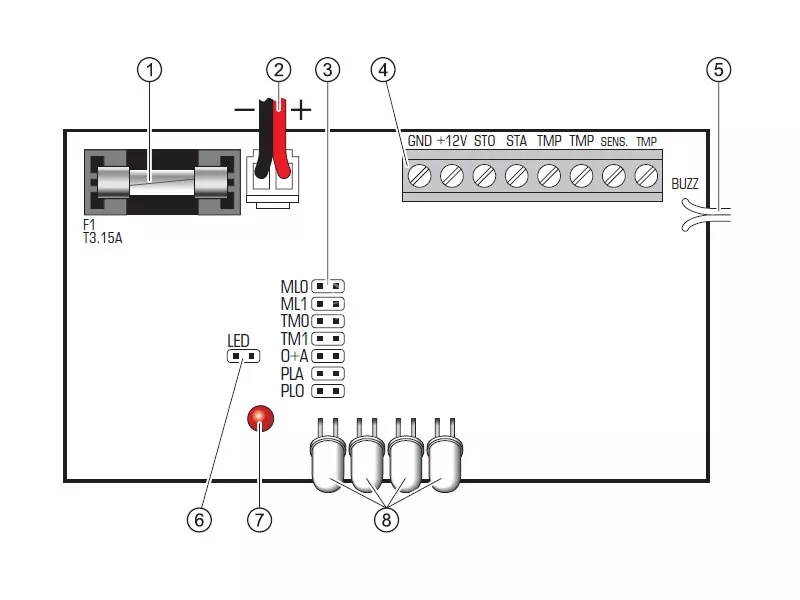

Description du diagramme :

1. Fusible du système de charge de la batterie (3,15 A).
2. fils pour connecter la batterie (rouge +, noir -).
3. des broches pour configurer le dispositif d'alarme (voir la section CONFIGURATION DES SIGNAUX).
4. les bornes :
   • GND - terre.
   • +12V - alimentation électrique.
   • STO - contrôle de la signalisation optique.
   • STA - contrôle de la signalisation acoustique.
   • TMP et TMP - circuit d'autoprotection.
   • SENS. et TMP - contact d'autoprotection de la sirène.
5. fils vers le transducteur piézo.
6. des broches d'allumage et d'extinction signalant la présence d'une alimentation externe. La signalisation est activée lorsque les broches sont court-circuitées.
7. LED indiquant la présence d'une alimentation externe (clignotement court tous les deux ans environ). 3 secondes).
8. LED pour la signalisation visuelle des alarmes.

Montage

Le dispositif d'alarme doit être monté sur une surface plane et aussi inaccessible que possible afin de minimiser le risque de sabotage. Le montage sur le support s'effectue à l'aide de vis et de goujons. Pour ouvrir le boîtier, retirez les vis de verrouillage et inclinez ensuite le couvercle vers le haut, d'une hauteur d'environ 1,5 mètre. 60º.

Après l'installation, il est conseillé de sceller les trous de fixation et le trou d'entrée du câble avec de la pâte à base de silicone.
