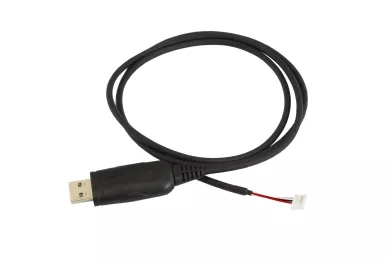

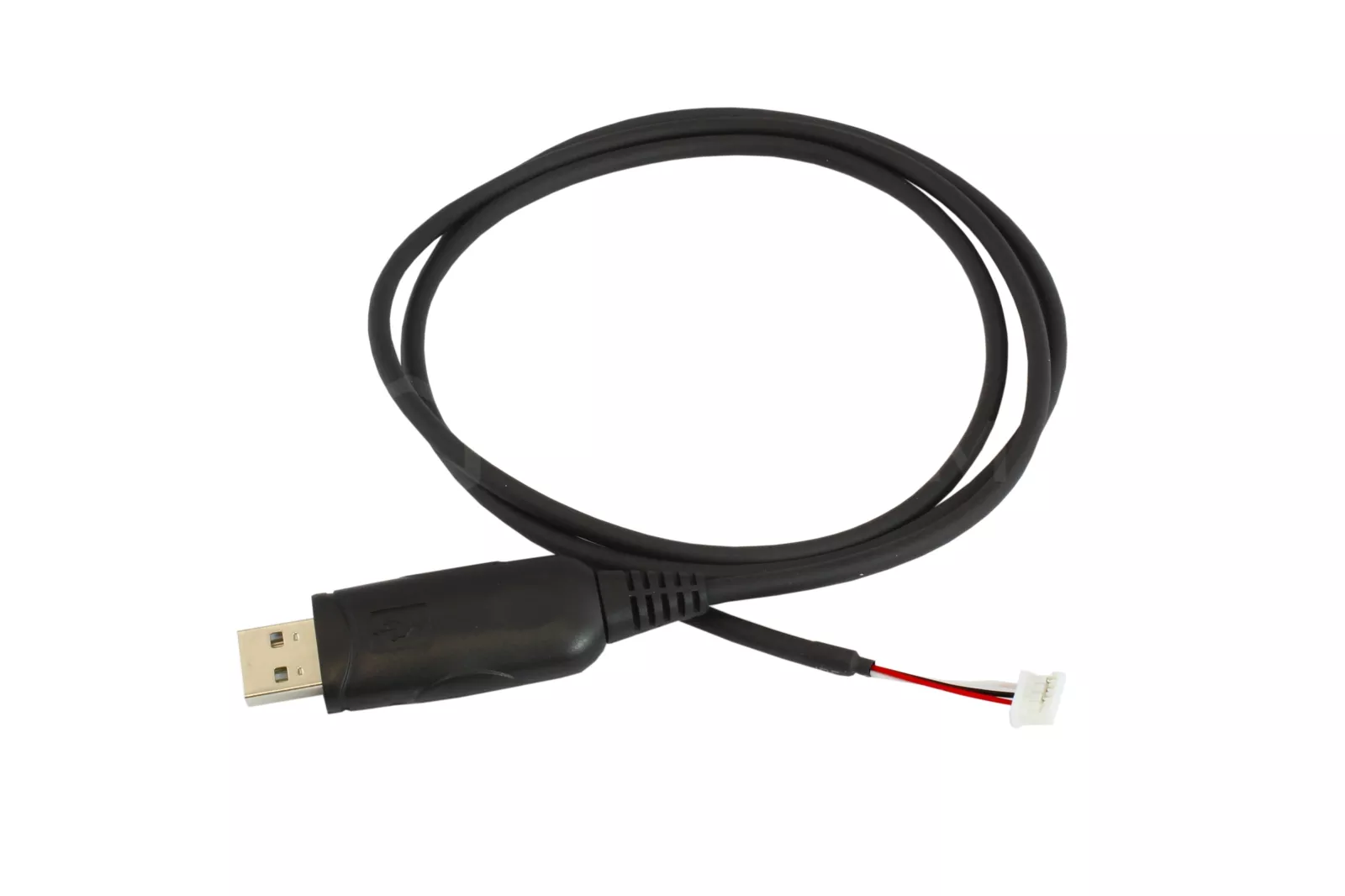

Le câble adaptateur USB-RS est utilisé pour connecter certains appareils Elmes à un PC, par exemple
- panneau de contrôle CB32 à partir de la version 3.00
- les anciennes versions du module GSM2 (non équipé d'un connecteur mini-USB)
- anciennes versions des récepteurs RD448 et RD1000
Ce câble possède une puce intégrée qui convertit les signaux présents sur le connecteur USB en signaux de transmission série RS (RX et TX) avec des niveaux de tension de 0/3,3V, requis par l'appareil à connecter.
Ce câble nécessite l'installation des pilotes appropriés.
PROCÉDURE D'INSTALLATION
La procédure d'installation varie en fonction de la version du câble (voir la désignation du câble) :
- Pour les câbles marqués : "Prolific" ou "USB-RS Adapter ver. 1B, installez d'abord les pilotes en exécutant le fichier .exe correspondant situé dans le répertoire "...USB cable drivers ver. 1B (Prolific)" et connectez ensuite le câble au port USB de l'ordinateur.
- Pour les câbles étiquetés : "FTDI" ou "USB-RS Adapter ver. 1A" et pour les autres versions de câbles (ver. 1C, 1D, 1E, etc.), le câble doit d'abord être connecté au port USB de l'ordinateur. Le système doit détecter le nouveau dispositif : "USB Serial Converter".
Le système demandera alors les pilotes pour ce périphérique - en réponse à une question :
"Windows peut-il se connecter au site Windows Update pour rechercher des pilotes ?", sélectionnez l'option : "Non, pas cette fois", et en réponse à la question suivante, sélectionnez l'option : "Installer à partir d'une liste ou d'un emplacement spécifique".
Vous devez alors entrer le répertoire correspondant à la version du câble dont vous disposez, par exemple "Windows Update". Pour la version 1C du câble, veuillez entrer :
"...USB cable drivers version 1C" et pour les câbles 1D, 1E, 1F, 1G, 1H catalogue :
"...Pilotes de câble USBVER 1D..1H".
Après avoir installé le pilote, le système détectera un autre périphérique quelques instants plus tard : "Port série USB". Dans ce cas, nous procédons de la même manière que précédemment, en spécifiant le même répertoire que précédemment lorsqu'on nous demande l'emplacement du pilote.
Dans le répertoire "VER 1F Win7" il y a des pilotes disponibles pour Windows 7 64bit, mais seulement pour les câbles de la version 1F . Si vous avez une autre version de câble, il ne reste malheureusement que les versions suivantes : Windows XP, Vista 32-bit, ou Windows 7 32-bit.
