Le détecteur NAVY peut détecter les mouvements dans la zone protégée et les bris de glace.
Caractéristiques
- Détecteur de mouvement PIR et détecteur de bris de glace dans un seul boîtier.
- Deux sorties d'alarme indépendantes.
- Sensibilité de détection réglable pour les deux capteurs.
- Double élément pyrotechnique.
- Algorithme numérique pour la détection de mouvement.
- Option d'immunité aux mouvements des animaux domestiques jusqu'à 15 kilogrammes.
- Compensation numérique de la température.
- Analyse avancée du son sur deux pistes.
- LED bicolore pour l'indication des alarmes.
- Activation/désactivation à distance de la DEL.
- Mémoire d'alarme.
- Supervision du trajet du signal du capteur PIR et de la tension d'alimentation.
- Protection contre l'ouverture du boîtier.
Le détecteur émet une alarme dans les cas suivants :
- détection d'un mouvement dans la zone protégée ;
- enregistrement d'un son de basse fréquence (coup) et de haute fréquence (bris de glace) successivement en moins de 4 secondes.
Fonctions de surveillance
En cas de chute de tension en dessous de 9 V (±5%) pendant plus de 2 secondes ou si l'unité de signal du capteur PIR est endommagée, le détecteur signale une défaillance. La défaillance est signalée par l'activation de la sortie d'alarme du détecteur de mouvement PIR et l'allumage de la LED en rouge. La signalisation de la défaillance se poursuit pendant toute la durée de la défaillance.
Activation/désactivation à distance de la LED
L'activation/désactivation à distance de la LED est possible lorsque le cavalier situé sur les broches de la LED est placé en position OFF. L'activation/désactivation à distance de la LED est activée par la borne LED. La LED est allumée lorsque la masse est appliquée à la borne. La LED est éteinte lorsque la borne est déconnectée de la terre. La borne peut être connectée à une sortie de panneau de contrôle de typeOC programmée, par ex. Cette borne peut être connectée à une sortie de panneau de contrôle de typeOC programmée par exemple comme INDICATEUR DE MODE DE SERVICE, INTERRUPTEUR ou INDICATEUR DE TEST D'ENTRÉE.
Mémoire d'alarme
Si la LED est allumée, le détecteur peut indiquer une mémoire d'alarme. L'activation/désactivation de la mémoire d'alarme est activée par la borne MEM. La mémoire d'alarme est activée lorsque la borne est mise à la terre. Si la mémoire d'alarme est activée et qu'une alarme se produit, la LED clignote (rouge pour le détecteur de mouvement ; vert pour le détecteur de bris de glace). La signalisation de la mémoire d'alarme se poursuit jusqu'à ce que la mémoire d'alarme soit à nouveau activée (en appliquant la terre à la borne MEM). La désactivation de la mémoire d'alarme ne met pas fin à la signalisation de la mémoire d'alarme. Vous pouvez connecter à la borne MEM une sortie de type OC programmée par exemple en tant qu'INDICATEUR D'ARMEE.

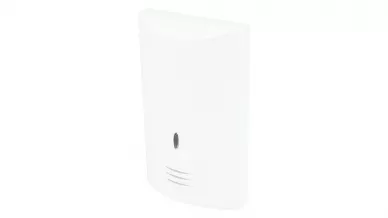

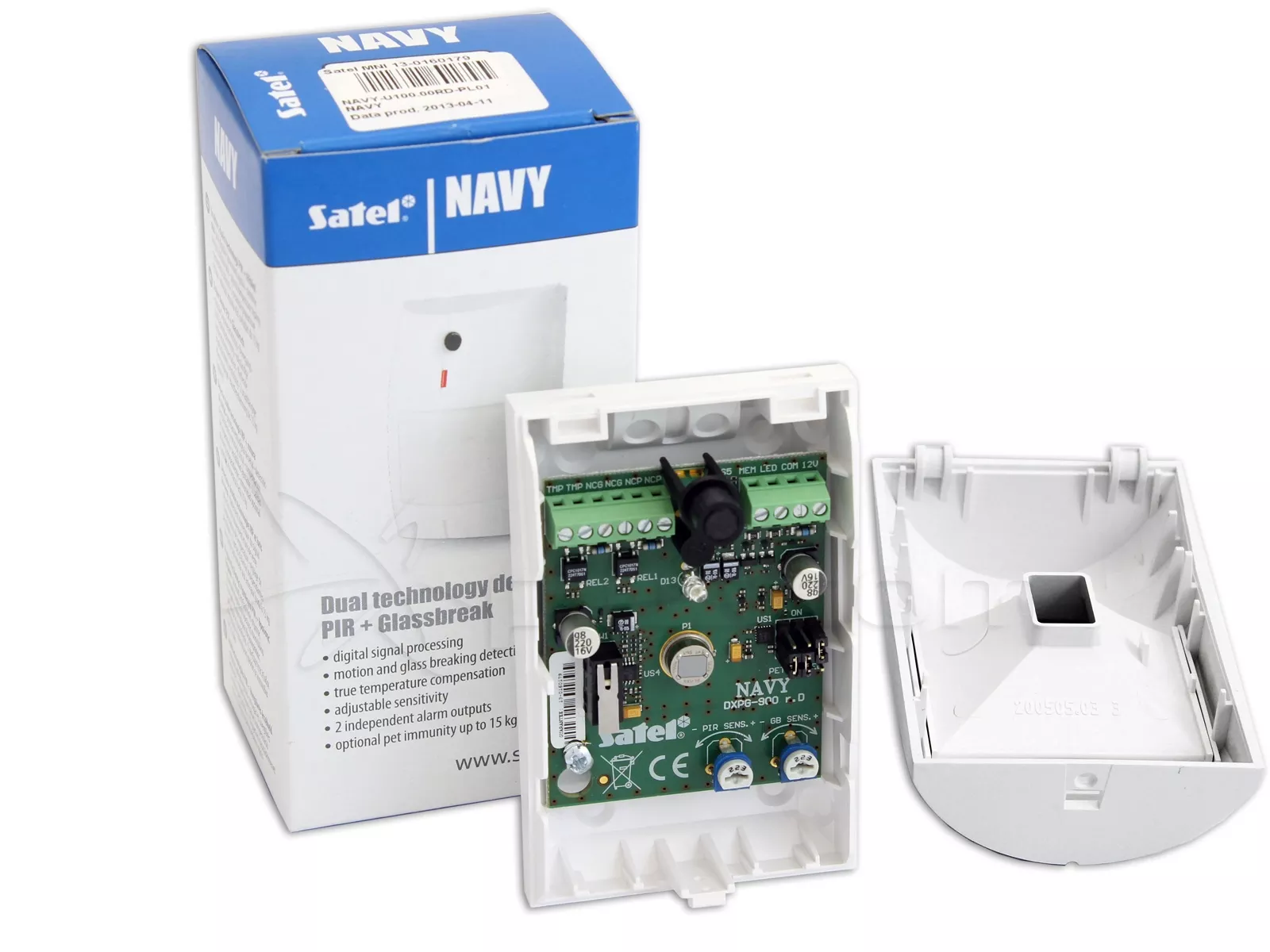

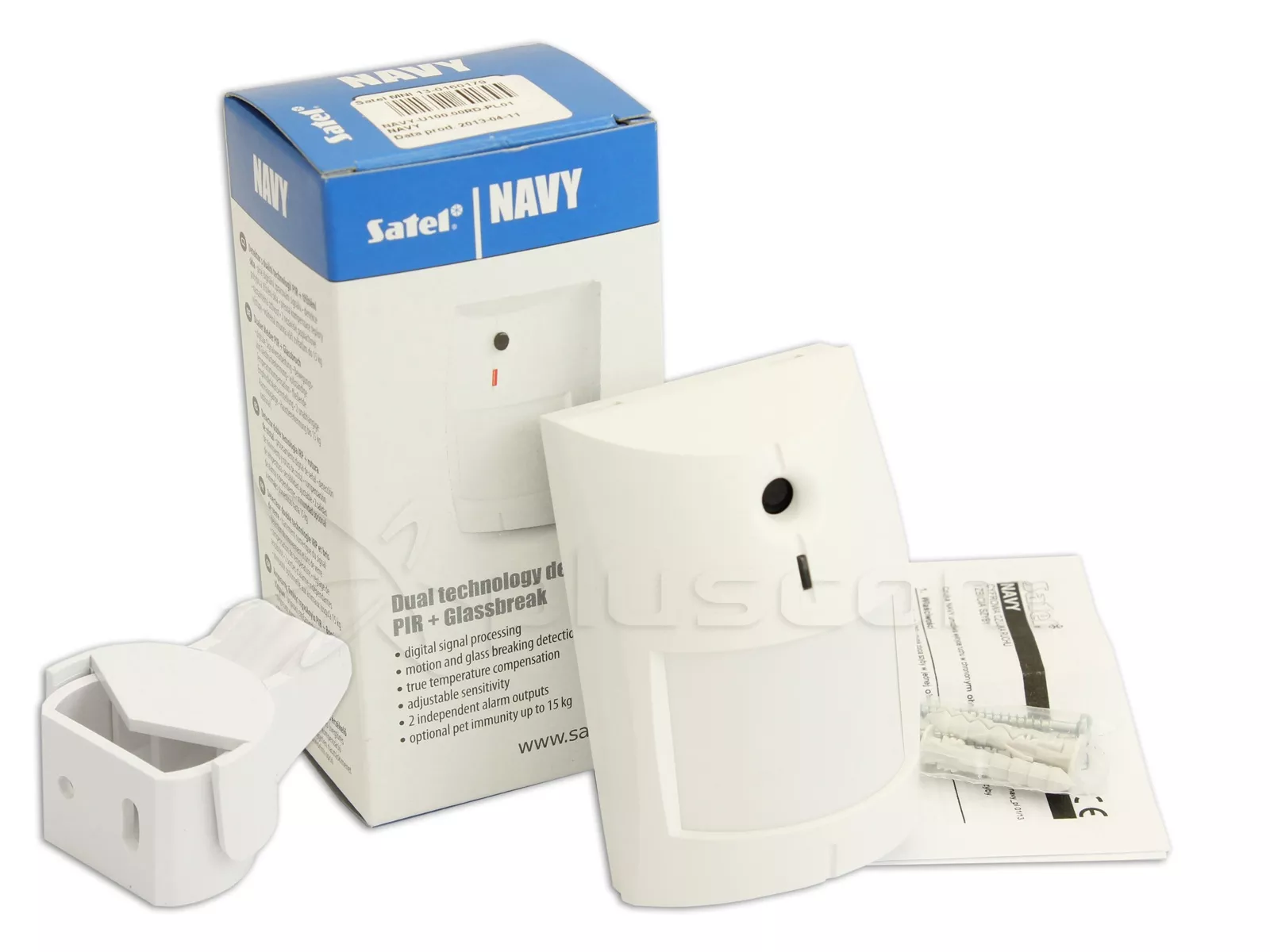

Satel NAVY Double détecteur de mouvement et de bris de glace

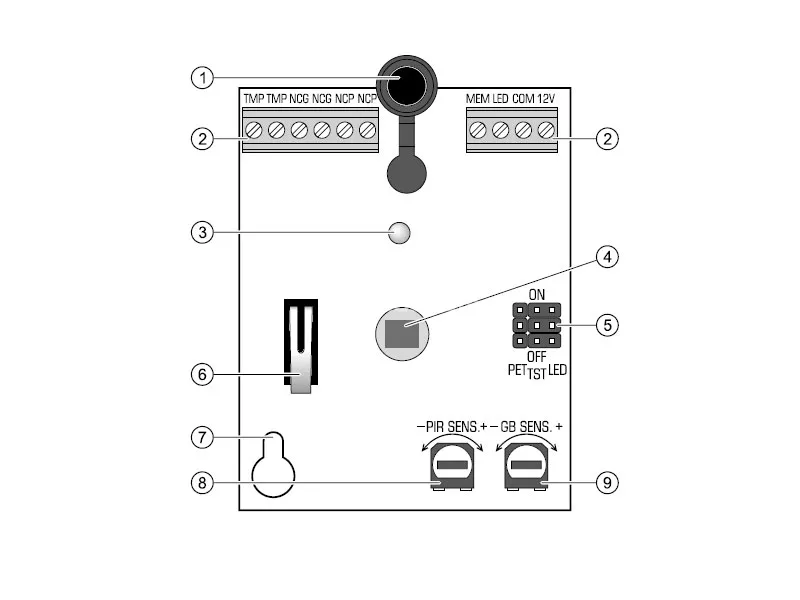

Description du dessin
- microphone.
- terminaux :
- TMP sortie d'autoprotection (NC) ;
- NCG sortie d'alarme du capteur de bris de glace (relais NF) ;
- NCP sortie d'alarme du capteur de mouvement PIR (relais NF) ;
- MEM activation/désactivation de la mémoire d'alarme ;
- LED activation/désactivation de la LED ;
- COM terre ;
- 12V entrée d'alimentation ;
- indication LED bicolore :
- Alarme déclenchée par le capteur de mouvement PIR - s'allume en rouge pendant 2 secondes ;
- Mémoire d'alarme du détecteur de mouvement PIR - clignote en rouge ;
- alarme déclenchée par le détecteur de bris de glace - clignote en vert pendant 2 secondes ;
- Mémoire de l'alarme déclenchée par le capteur de bris de verre - clignote en vert ;
- enregistrement d'un son à basse fréquence - s'allume en vert pendant 0,5 seconde ;
- mode test du détecteur de bris de verre - bref clignotement vert toutes les 3 secondes ;
- défaillance - clignote en rouge ;
- démarrage - clignote alternativement en rouge et en vert.
- double pyroélément. Ne pas toucher le pyroélément pour éviter de le contaminer.
- Broches pour la configuration du détecteur :
- PET activation/désactivation de l'option d'immunité aux animaux domestiques. L'option est activée lorsque le cavalier est placé en position ON.
- TST activation/désactivation du mode test du capteur de bris de verre. En mode test, le capteur émet une alarme lorsqu'un son à haute fréquence (bruit de bris de verre) est enregistré. Le mode test est activé lorsque le cavalier est en position ON.
- LA LED EST ALLUMÉE LORSQUE LE CAVALIER EST EN POSITION ON. Activation/désactivation de la LED. La LED est allumée lorsque le cavalier est en position ON - activation/désactivation à distance de la LED
- LED n'est pas possible.
- contact d'autoprotection
- trou pour la vis de fixation.
- potentiomètre de réglage de la sensibilité du capteur PIR.
- Potentiomètre de réglage de la sensibilité du capteur de bris de verre.

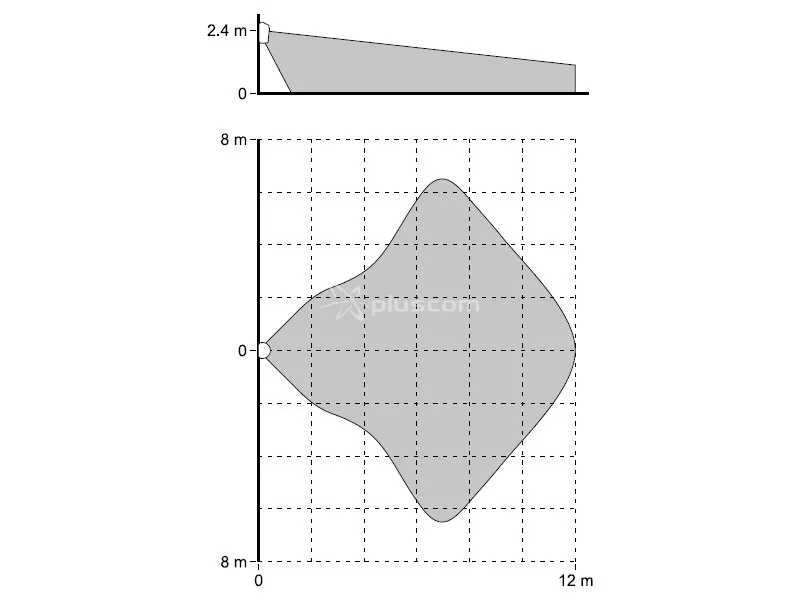

Montage
Tous les raccordements électriques doivent être effectués hors tension.
Les surfaces vitrées à protéger doivent se trouver dans la zone de détection du détecteur de bris de verre. Veuillez noter que les rideaux, les tissus d'ameublement, les dalles acoustiques, etc. ne doivent pas se trouver dans la zone de détection du détecteur de bris de verre. Veuillez noter que les rideaux, les housses de meubles souples, les dalles acoustiques, etc. absorbent le son et réduisent la portée de détection du détecteur.
- Ouvrez le boîtier.
- Retirer la carte électronique.
- Faire des trous pour les vis et les câbles dans la base du boîtier.
- Faire passer le câble par le trou réalisé.
- Fixer la base du boîtier directement au mur ou à un support vissé au mur ou au plafond. Le détecteur ne peut pas être monté sur le support si l'option d'immunité aux animaux domestiques doit être activée.
- Fixer la carte électronique.
- Connectez les fils aux bornes appropriées.
- Utilisez les potentiomètres et les cavaliers pour déterminer les paramètres de fonctionnement du détecteur.
- Fermez le boîtier du détecteur.
