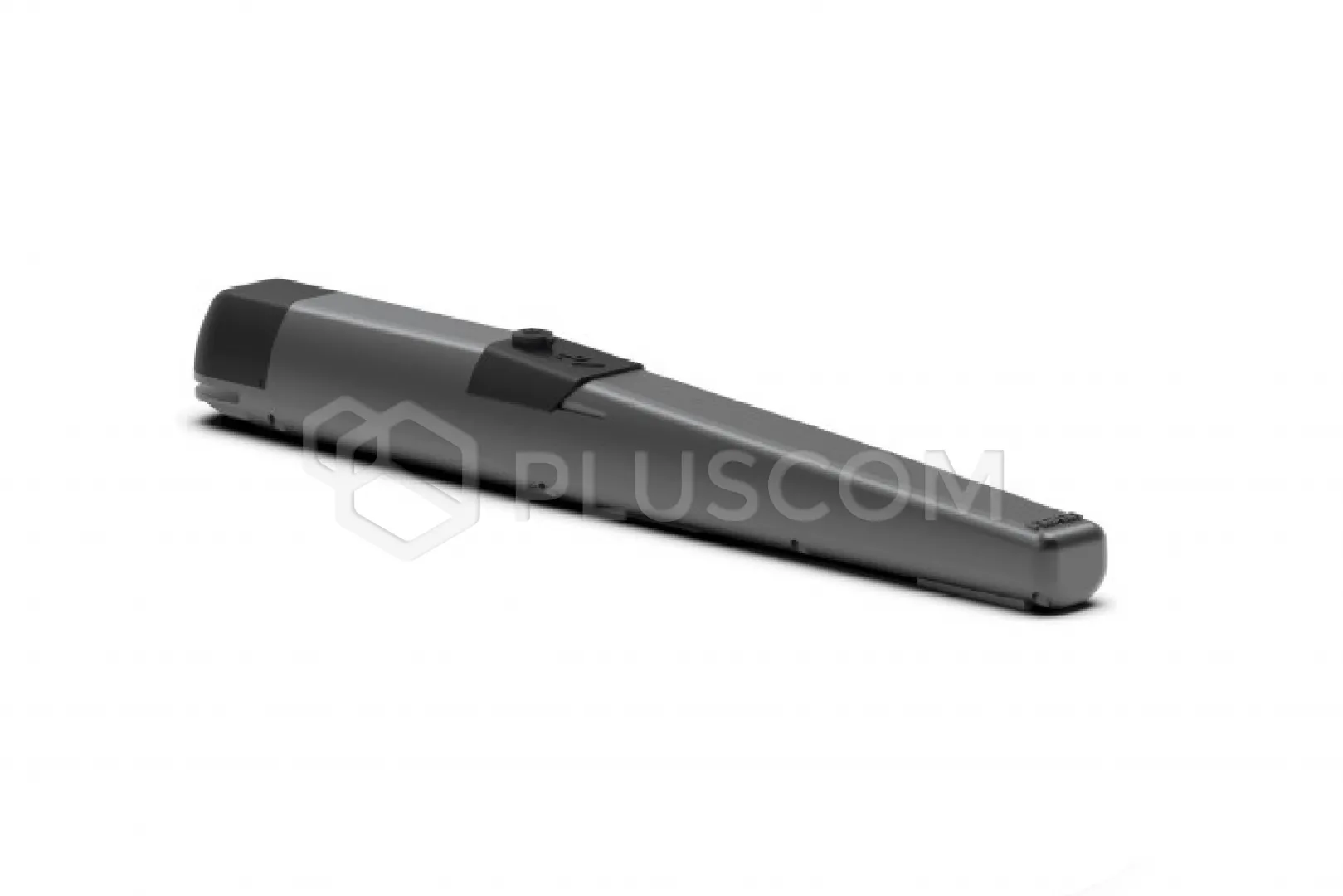

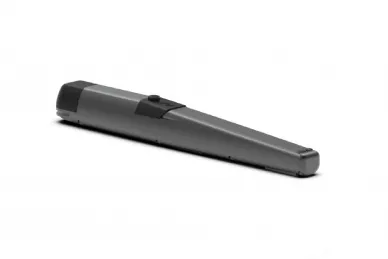

Fadini 424L DARDO 424 Siłownik 24V do bram skrzydłowych
Siłownik elektromechaniczny DARDO 424 24V z wbudowanymi wyłącznikami krańcowymi
na otwieraniu i zamykaniu do bram skrzydłowych do 400 kg i o długości skrzydła
do 2,5 m. Do użytku posesyjnego.
UWAGA! Napęd nie zawiera centrali sterującej ELPRO 42.
CICHY
Siłownik elektromechaniczny samohamowny 24V DC. Mechanizm z
walcowaną stalową śrubą, mosiężną nakrętką, teflonowym kołem zębatym, łożyskiem
poprzecznym i smarowanym łożyskiem ślizgowym.
ŁATWY W OBSŁUDZE
Odblokowanie umożliwiające ręczne otwarcie skrzydła
przy użyciu tego samego klucza, którym otwierana jest obudowa ochronna.
INTUICYJNY
Automatyczne programowanie opóźnienia skrzydła lub
programowanie ręczne za pomocą prostego przycisku znajdującego się na centrali
sterującej ELPRO 42. Mechaniczne ograniczniki krańcowe przy otwieraniu i
zamykaniu z regulacją na obudowie.
BEZPIECZNY
System zapobiegający zgnieceniu dzięki połączonemu działaniu
enkodera i amperometrycznego wykrywania przeszkód, mający na celu poprawne
działanie siłownika i odwrócenie kierunku ruchu. Przyspieszanie i zwalnianie
przy każdym ruchu.
SOLIDNY I KOMPAKTOWY
Odlewana ciśnieniowo aluminiowa obudowa ochronna z
poliestrową powłoką proszkową.
Urządzenie zabezpieczające z funkcją automatycznego testowania
Technologia automatycznego testowania fotokomórek podłączonych do instalacji. W
przypadku wykrycia jakiejkolwiek usterki danej fotokomórki, instalacja
przestanie funkcjonować do momentu wykrycia i usunięcia problemu. Takie
rozwiązanie gwarantuje wysoki poziom bezpieczeństwa.
Urządzenie z funkcją automatycznego testowania - krawędziowe listwy
bezpieczeństwa
Technologia kontroli krawędziowych listew bezpieczeństwa zintegrowana z
instalacją (spełnia wymogi norm EN 12978 i EN 13849-1). Faktyczna spójność i
prawidłowe działanie systemu bezpieczeństwa są stale monitorowane przy pomocy
dedykowanego i odrębnego układu mikrokontrolera zainstalowanego na płycie.
Wszelkie awarie lub utrata wydajności będą sygnalizowane nieustającym miganiem
diagnostycznych kontrolek świetlnych krawędziowych listew bezpieczeństwa.
URZĄDZENIE SAMOHAMOWNE
Siłownik hydrauliczny z urządzeniem samohamownym
spowalniającym ruch skrzydła bramy działający, w zależności od modelu, w fazie
otwierania, zamykania lub obydwu tych fazach. Siłownik elektromechaniczny
wyposażony w elektroniczny hamulec i system spowalniania podczas otwierania i
zamykania skrzydła bramy.
RT DATA
System kontroli w czasie rzeczywistym zdolny do szybkiego
reagowania na wszelkie możliwe zdarzenia zewnętrzne (warunki pogodowe,
temperatura, tarcie mechaniczne itp.), które mogłyby zagrozić prawidłowemu
działaniu instalacji.
Szybkość przetwarzania danych przez mikroprocesor pozwala centrali sterującej
na zwiększenie siły nacisku (momentu obrotowego silnika) w celu prawidłowego
zamykania i otwierania skrzydła bramy z zachowaniem warunków bezpieczeństwa.
Ten proces odczytu w czasie rzeczywistym został zaprojektowany w celu
zapewnienia skutecznego wsparcia instalatorowi podczas regulacji instalacji.
TECHNOLOGIA ELEKTROMECHANICZNA
Siłownik wykorzystujący system
przenoszenia ruchu za pomocą silnika elektrycznego i reduktora prędkości
(ślimak i koło zębate).
Dane technicze:
- Zasilanie: 230V - 50Hz
- Napięcie silnika: 24V
- Maks. pobór mocy: 80W
- Maks. pobór prądu: 3,5A
- Czas otwierania 90°: 16 ÷ 20 s *
- Prędkość: 16 ÷ 20 mm/s *
- Maks. moment obrotowy: 1000 N
- Temperatura pracy: -20°C ÷ +50°C
- Stopień ochrony: IP44
- Użyteczny skok pręta: 320 mm **
- Waga: 6,5 kg
- Częstotliwość użytkowania: bardzo intensywne
*Czasy otwierania i zamykania zależą od wymiarów montażowych, regulacji
prędkości i bezwładności bramy.
**Bez mechanicznych ograniczników można wydłużyć przebieg o 60 mm, ale
konieczne jest zamontowanie ograniczników bramy na ziemi zarówno w pozycji
otwartej, jak i zamkniętej.
