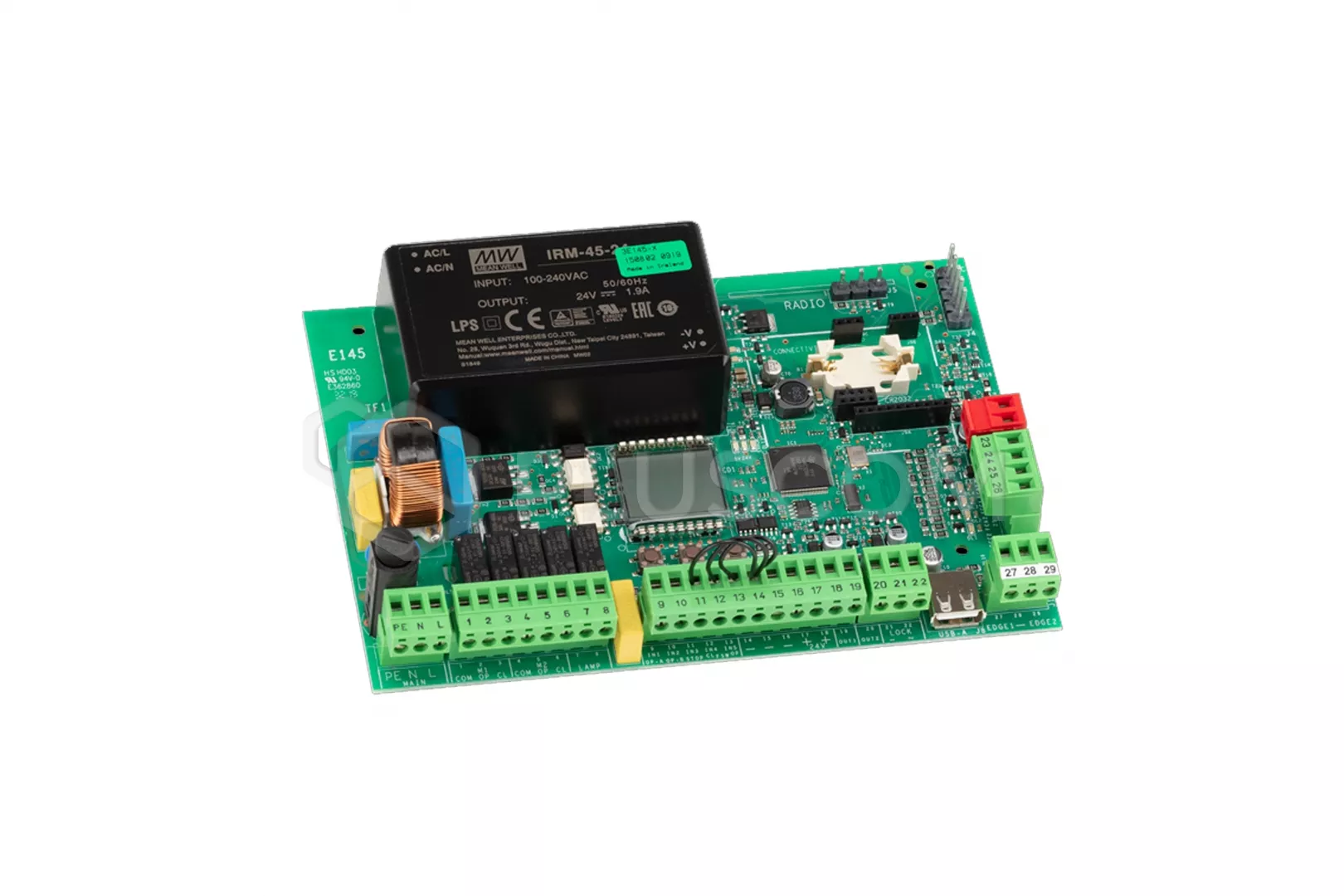

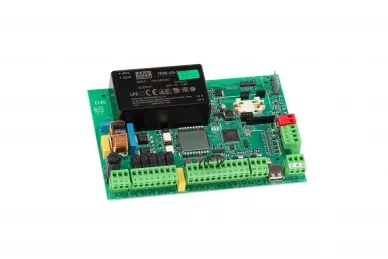

Faac E145S Elektroniczna centrala sterująca
Centrala sterująca E145S może sterować jednym lub dwoma napędami bram
uchylnych, jednym napędem bramy przesuwnej lub mieszanymi instalacjami
uchylno-przesuwnymi. Dedykowana przede wszystkim dla napędów FAAC 390, 400,
402, 412, 413, 414, 414 LONG, 415, 422 oraz podziemnych 770N, a także jako
alternatywna centrala dla siłownika FAAC 844 E R do bram przesuwnych.
Dzięki wykorzystaniu nowych technologii, jest kompatybilna tylko z modułami
częstotliwości XF 433/868 (wyposażonymi w 3-pinowe szybkozłącze) oraz z
fotokomórkami XP 20B D (połączenie BUS 2easy). W celu podłączenia tradycyjnych
fotokomórek przekaźnikowych (np. XP 20 D), należy zastosować interfejs XIB.
FUNKCJE:
Logika pracy:
- półautomatyczna (E)
- półautomatyczna stopniowa (EP)
- automatyczna (A)
- automatyczna stopniowa (AP)
- automatyczna 1 (A1)
- automatyczna bezpieczna (S)
- automatyczna bezpieczna 2 (SA)
- automatyczna bezpieczna stopniowa (SP)
- automatyczna z timerem (At)
- półautomatyczna z wejściem "Otwórz" i "Zamknij"
(b)
- mieszana - otwieranie impulsowe, zamykanie w trybie "dead-man"
(bC)
- „dead-man” (C)
Automatyczne zamykanie bramy: programowalne (od 0 do 9
min 50 s)
Siła siłownika: regulowana, 50 poziomów dla każdego silnika
oddzielnie
Wyłącznik krańcowy: ogranicznik działa niezależnie przy
otwarciu i zamknięciu
Opóźnienie skrzydła: programowalne (od 0 do 1 min 30 s)
Funkcje "uczenia się":
- łatwe zapamiętywanie skrzydła (max. 4 min 10 s)
- automatyczne zapamiętywanie czasu pracy i zwalniania skrzydeł w jednym,
pełnym cyklu pracy poprzez enkoder SAFEcoder
- zapamiętuje otwarcie / zamknięcie / zwolnienie
Spowolnienie ruchu skrzydeł: programowalne (od 0% do 99%)
Zabezpieczenie przeciwzgnieceniowe: programowalne (10
poziomów) - o ile zastosowano enkoder
Wykrywanie odboju mechanicznego: programowalne - o ile
zastosowano enkoder
Programowanie WYJŚCIA 1 i 2: niezależnie programowane (17
statusów dla każdego)
Żądanie przeglądu: do wyboru - po osiągnięciu zaprogramowanej
liczby cykli system uruchamia na ok. 8 s lampę ostrzegawczą przed wykonaniem
jakiegokolwiek ruchu
Zarządzanie przez USB-A:
- uaktualnianie oprogramowania centrali
- uaktualnianie konfiguracji centrali
- uaktualnianie timera
- uaktualnianie listy pilotów
- pobieranie konfiguracji do centrali
- pobieranie konfiguracji timera centrali
- pobieranie listy pilotów
Wejścia:
- pełne otwarcie
- otwarcie ciągu pieszego (furtka)
- STOP (zatrzymanie awaryjne)
- BUS 2easy
- bezpieczne otwarcie
- bezpieczne zamknięcie
- zasilanie + uziemienie
- ograniczniki otwarcia i zamknięcia
Wyjścia:
- lampa ostrzegawcza
- zasilanie silnika
- zasilanie akcesoriów 24V DC
- dwie blokady elektryczne (elektrozamki)
Szybkozłącza:
- 3-pinowe dla modułów XF 433/868 (moduł radiowy do OMNIDEC)
- 5-pinowe złącze dla radioodbiorników RP i DECODER
- USB-A
- SIMPLY CONNECT dla modułów pozwalających na zdalne sterowanie
automatyką
Programowanie centrali: wyświetlacz LCD + przyciski | z
poziomu PC/MAC przez łącze USB-B | przez moduł komunikacyjny SIMPLY CONNECT
(zdalnie)
Sygnalizacja statusu: wyświetlacz LCD i LED
SPECYFIKACJA TECHNICZNA:
- Napięcie zasilające: 90-260V AC 50/60 Hz
- Maks. pobór mocy: 4 W (2 W - tryb czuwania)
- Maks. moc silnika: 800 W
- Zasilanie akcesoriów: 24V DC 500 mA | BUS 2easy 500 mA
- Zasilanie elektrozamka: blokada FAAC 12V AC - 24V DC | bez blokady FAAC
24V DC 500 mA
- Zakres temperatur pracy: -20°C do +55°C
- Bezpieczniki: F1=10 A
