#6802

Elmes U4HS Zestaw zdalnego sterowania (4-kanałowy)

132.84 PLN
108.00 PLN netto

Producent: Elmes
Kod produktu: #6802
  • 4 niezależne kanały
  • Obsługa do 112 pilotów
  • Zasięg do 100 m w terenie otwartym
  • Pilot CH4HT w komplecie

 Dostawa:
Wyślemy już jutro!
Planowane dostarczenie: 2018-10-19 Piątek
Przesyłka kurierska
20.00 PLN 16.26 netto
Przesyłka kurierska pobranie
20.00 PLN 16.26 netto

ELMES U4HS to czterokanałowy superheterodynowy zestaw zdalnego sterowania współpracujący z pilotami firmy ELMES które używają systemu kodowania zmiennego KEELOQ.

Odbiornik może współpracować z 112 pilotami. Odbiornik współpracuje również z innymi bezprzewodowymi detektorami (CTX3H, CTX4H) lub nadajnikami RP501.
U4HR może pełnić funkcję mini-centrali alarmowej.

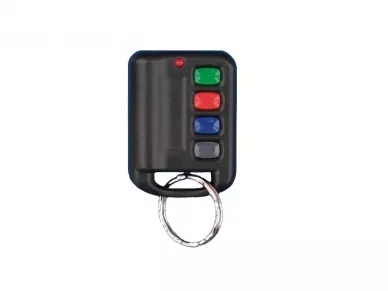

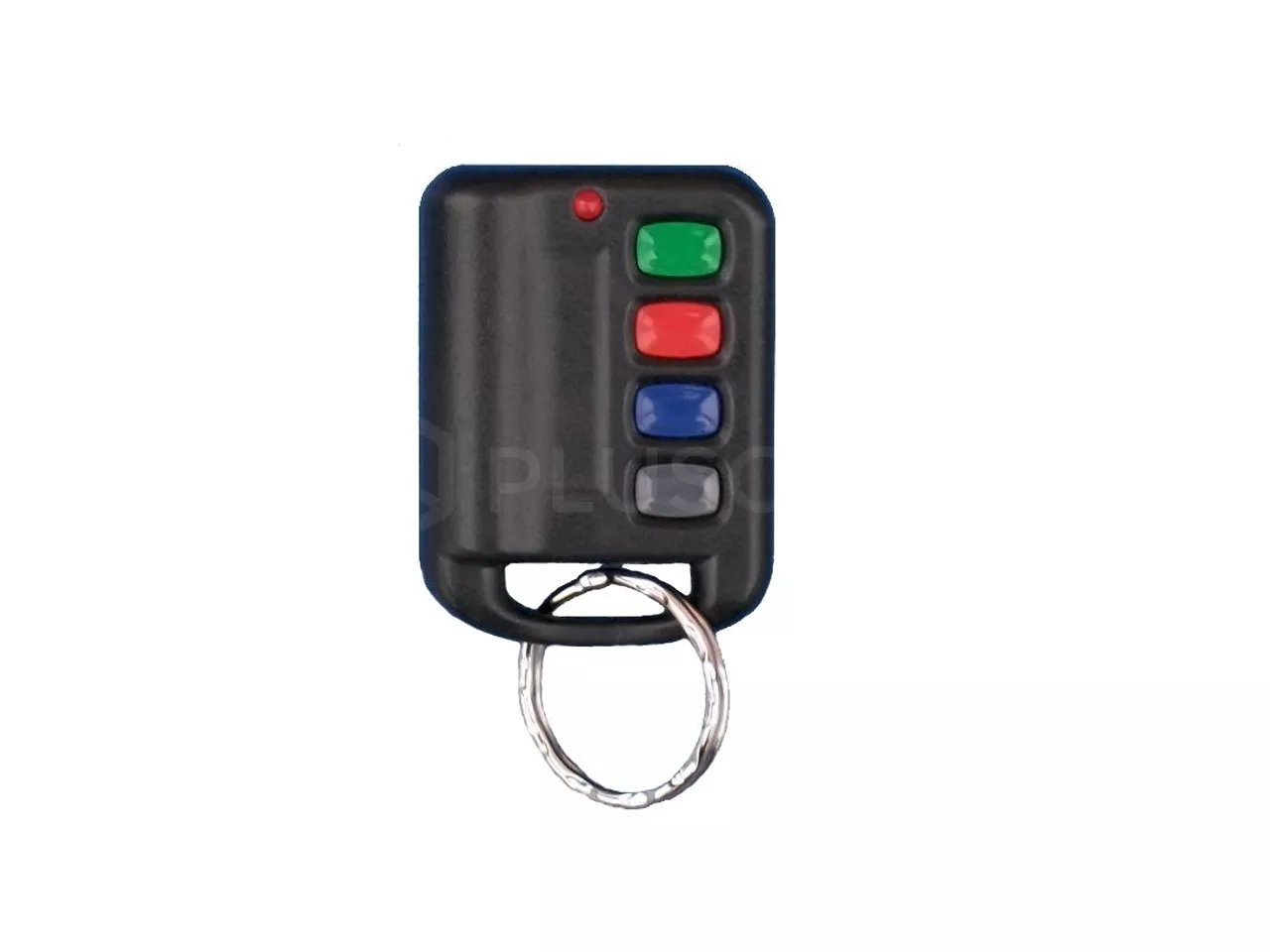

Pilot CH4HT

Pilot CH4HT


PARAMETRY PILOTA
  • częstotliwość pracy 433,92MHz
  • moc <5mW
  • wymiary: 50x39x14mm
  • zasilanie: bateria 12V GP23A
System KEELOQ gwarantuje wysokie bezpieczeństwo użytkowania. W tym systemie każde naciśnięcie przycisku pilota powoduje wygenerowanie i wysłanie nowego kodu. Odbiornik śledzi te zmiany i reaguje wyłącznie na nowy kod. Kody raz użyte nie są akceptowane. Uniemożliwia to ponowne użycie kodów przechwyconych.

Odbiornik superheterodynowy charakteryzuje się wysoką czułością oraz dużą odpornością na zakłócenia radiowe. W przypadku tego typu odbiorników możliwa jest również praca odbiorników koło siebie bez obaw o wzajemne zakłócenia.

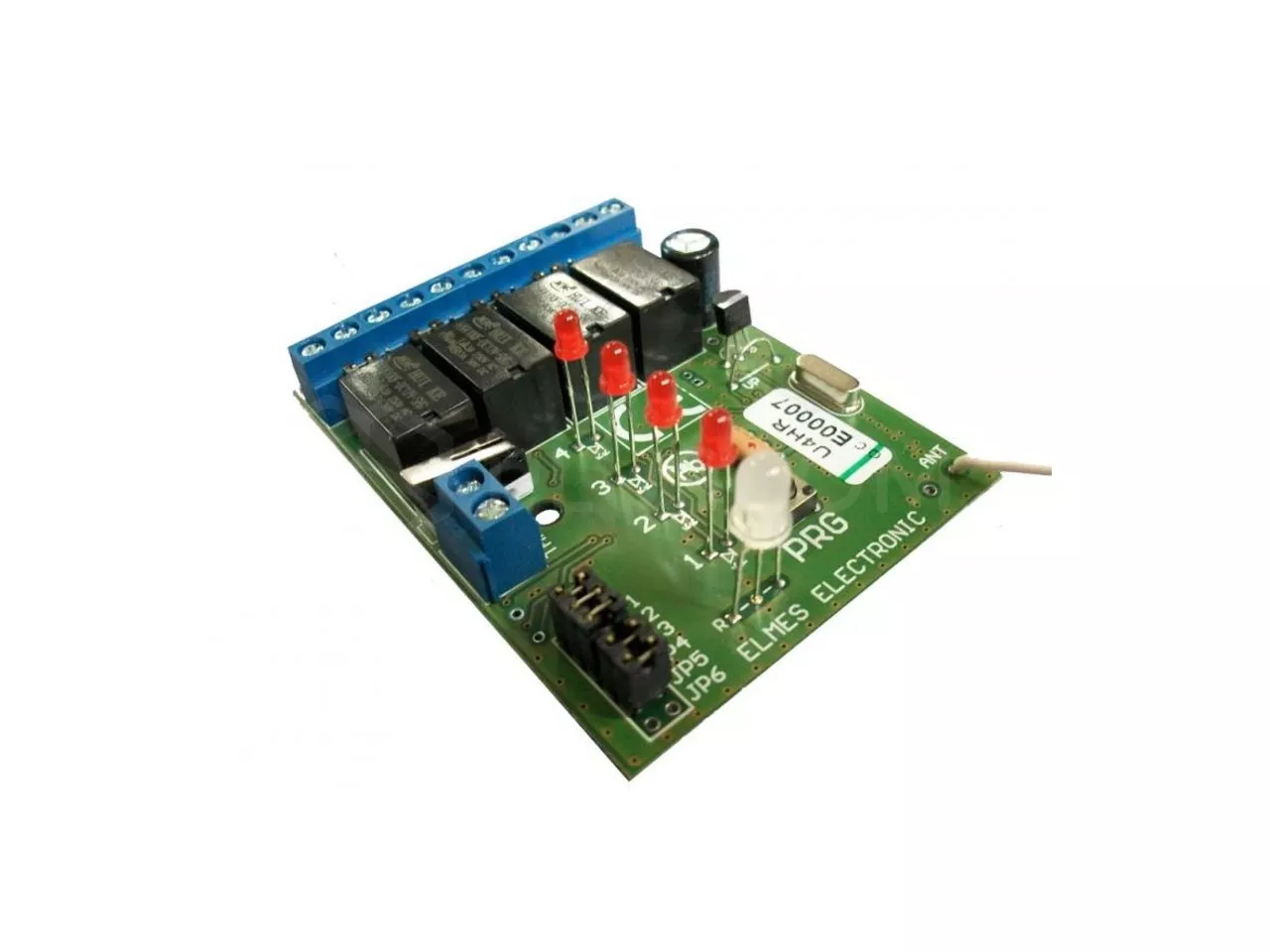

Odbiornik posiada wyjścia przekaźnikowe, za pomocą którego możemy sterować innymi urządzeniami. Typ wyjść jest ustawiany za pomocą zworki (NC/NO).

Dodatkowo mamy wyjście sygnalizacyjne typu otwarty kolektor (S) do którego możemy podłączyć zewnętrzną sygnalizację akustyczną lub optyczną. Sygnalizacja załączonego przekaźnika odbywa się również za pomocą czterech diod umieszczonych w obudowie.

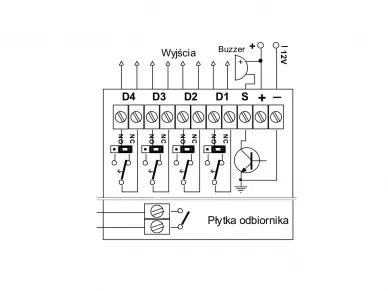

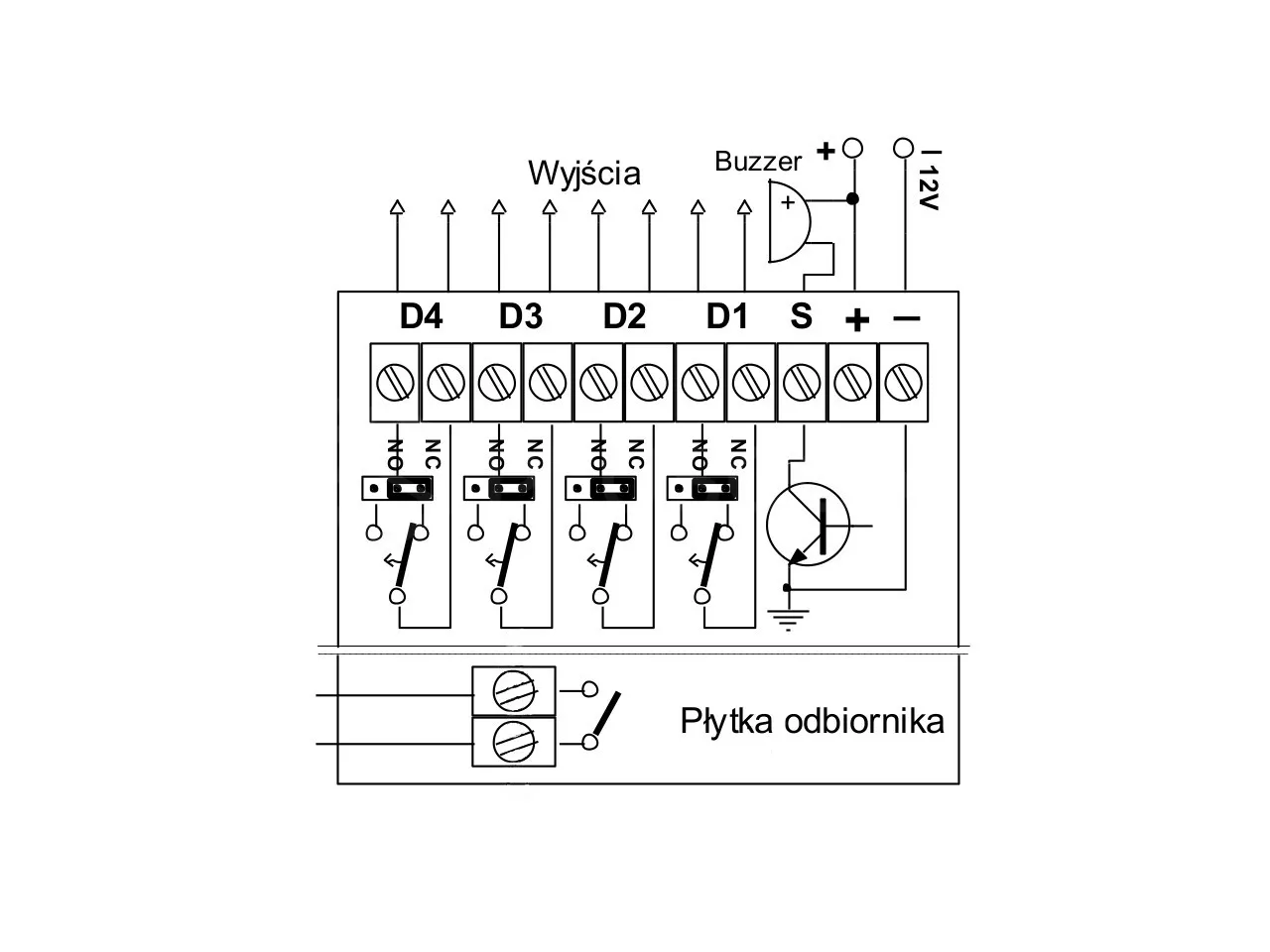

Schemat wyjść:

Schemat wyjść:


TRYBY PRACY:

  • monostabilny (programowany czas załączenia wyjścia w zakresie 0,25s do 4h
  • bistabilny (włączone wyjście utrzymuje swój stan do momentu wyłączenia przez użytkownika)
  • praca jako mini-centrala alarmowa o następujących cechach
    • osiem bezprzewodowych linii alarmowych
    • uzbrojenie i rozbrojenie alarmu z pilota
    • pamięć dla maksymalnie 112 urządzeń bezprzewodowych
    • pamięć alarmu (także przy braku zasilania) z sygnalizacją linii alarmu diodą LED
    • pamięć stanu uzbrojenia lub rozbrojenia alarmu po wyłączeniu zasilania
    • funkcja antynapadowa „panic” przy naci­śnię­ciu przycisku pilota ponad 2s
    • ograniczenie ilości wywołań alarmu do 5 w czasie uzbrojenia
PARAMETRY TECHNICZNE:
  • częstotliwość pracy: 433,92 MHz
  • system kodu zmiennego KEELOQ®. firmy Microchip Corp. USA
  • pamięć pilotów: max 112
  • zasięg 100m w terenie otwartym
  • zasilanie: DC 10-15V
  • temperatura pracy: -20°C...+ 55°C
  • obciążalność wyjścia przekaźnikowego: 1A, 30V DC, 0,5A 125V AC
  • tryby pracy wyjścia:
    • monostabilny: czas załączenia wyjścia: od 0,25 s do 4 godzin
    • bistabilny: włącz – wyłącz
  • wyjście S (1A/60V) typu "otwarty kolektor"
  • wyjście antysabotażowe sygnalizacji otwarcia obudowy, typu NC
    (zwarte przy zamkniętej obudowie), stosowane w systemach alarmowych
  • wymiary zewnętrzne: 24x46x73mm

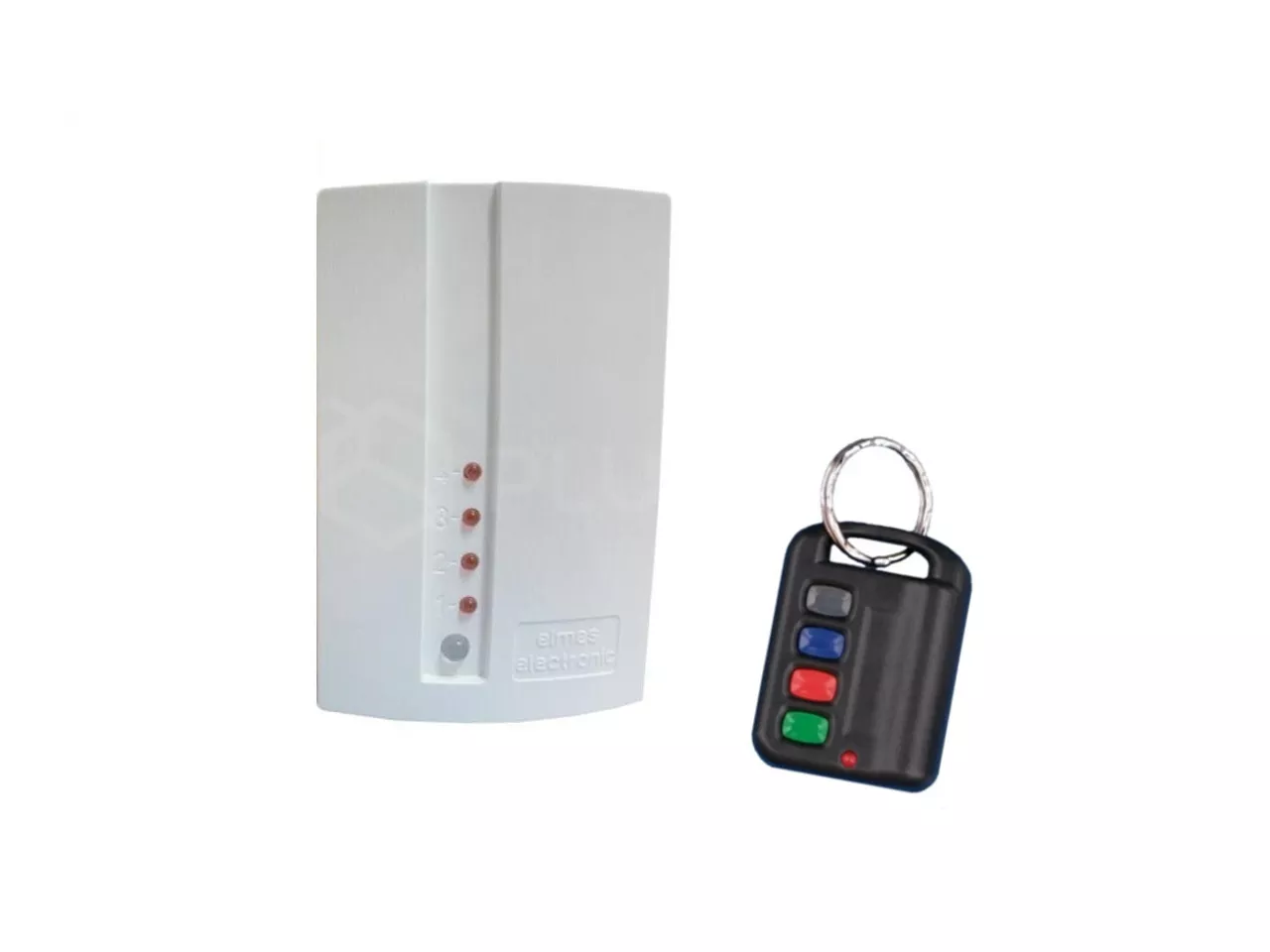

Elmes U4HS

Elmes U4HS



Specyfikacja techniczna
Częstotliwość pracy: 433,92MHz
Zasięg: 100m
Ilość kanałów: 4
Ilość obsługiwanych pilotów: 112
Rodzaj modułu odbiorczego: superheterodyna
Czułość: -106dBm
Tryby pracy:
monostabilny
bistabilny
Wyjście przekaźnikowe:
4 x (NC, NO)
Zasilanie: 10 - 15V DC
Pobór prądu: 20 - 120mA
Zabezpieczenie antysabotażowe: Tak
Wymiary: 61 x 97 x 25mm
Warunki pracy: -20 ... +55°C
