#6800

Elmes U2HS Zestaw zdalnego sterowania (2-kanałowy)

137.76 PLN
112.00 PLN netto

Producent: Elmes
  • 2 niezależne kanały
  • Obsługa do 104 pilotów
  • Zasięg do 100 m w terenie otwartym
  • 2 piloty DWB100HT w komplecie

 Dostawa:
Dostępny, wyślemy dzisiaj!
Planowane dostarczenie: 2018-01-25 Czwartek
Przesyłka kurierska
20.00 PLN 16.26 netto
Przesyłka kurierska pobranie
20.00 PLN 16.26 netto

ELMES U2HS to dwukanałowy superheterodynowy sterownik zdalnego sterowania.
W zestawie są dwa piloty DWB100HT Odbiornik może współpracować z 104 pilotami.

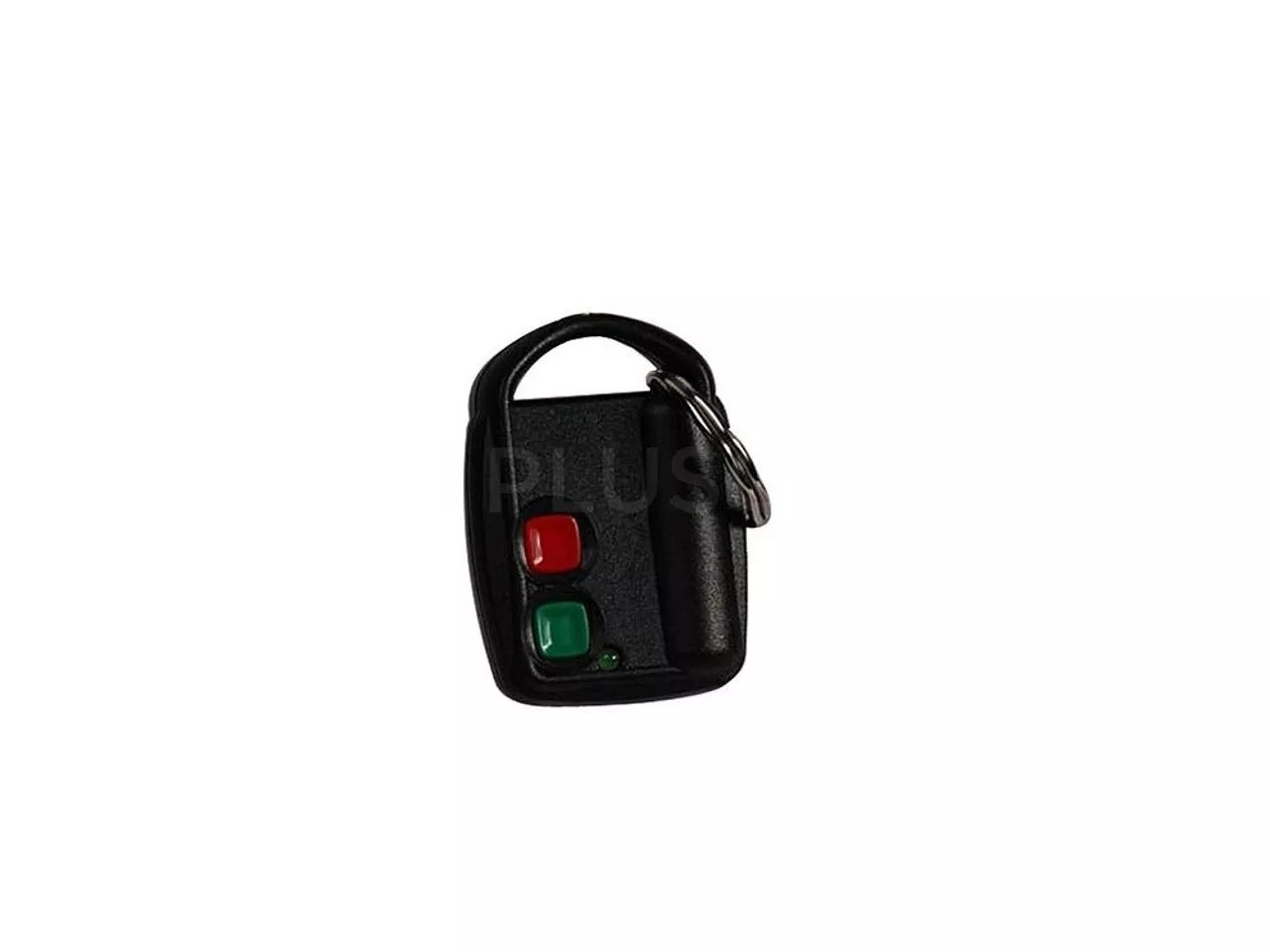

Pilot DWB100HT

Pilot DWB100HT


PARAMETRY PILOTA
  • częstotliwość pracy 433,92MHz
  • moc 3-5mW
  • wymiary: 50x37x14mm
  • zasilanie: bateria 12V GP23A
System KEELOQ gwarantuje wysokie bezpieczeństwo użytkowania. W tym systemie każde naciśnięcie przycisku pilota powoduje wygenerowanie i wysłanie nowego kodu. Odbiornik śledzi te zmiany i reaguje wyłącznie na nowy kod. Kody raz użyte nie są akceptowane. Uniemożliwia to ponowne użycie kodów przechwyconych.

Odbiornik superheterodynowy charakteryzuje się wysoką czułością oraz dużą odpornością na zakłócenia radiowe. W przypadku tego typu odbiorników możliwa jest również praca odbiorników koło siebie bez obaw o wzajemne zakłócenia.

Odbiornik posiada wyjścia przekaźnikowe, za pomocą którego możemy sterować innymi urządzeniami.  Do listwy zaciskowej wyprowadzone są po 3 styki dwóch przekaźników: normalnie rozwarte (NO) i normalnie zwarte (NC) oraz jeden zacisk wspólny.

Dodatkowo mamy wyjście sygnalizacyjne typu otwarty kolektor (S) do którego możemy podłączyć zewnętrzną sygnalizację akustyczną lub optyczną. O stanie załączenia wyjścia przekaźnikowego informuje również dwukolorowa dioda LED umieszczona w obudowie odbiornika.

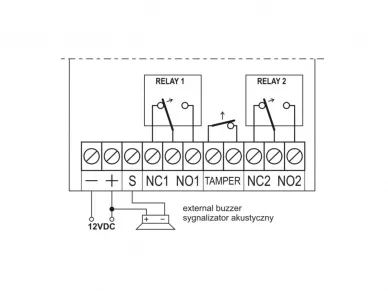

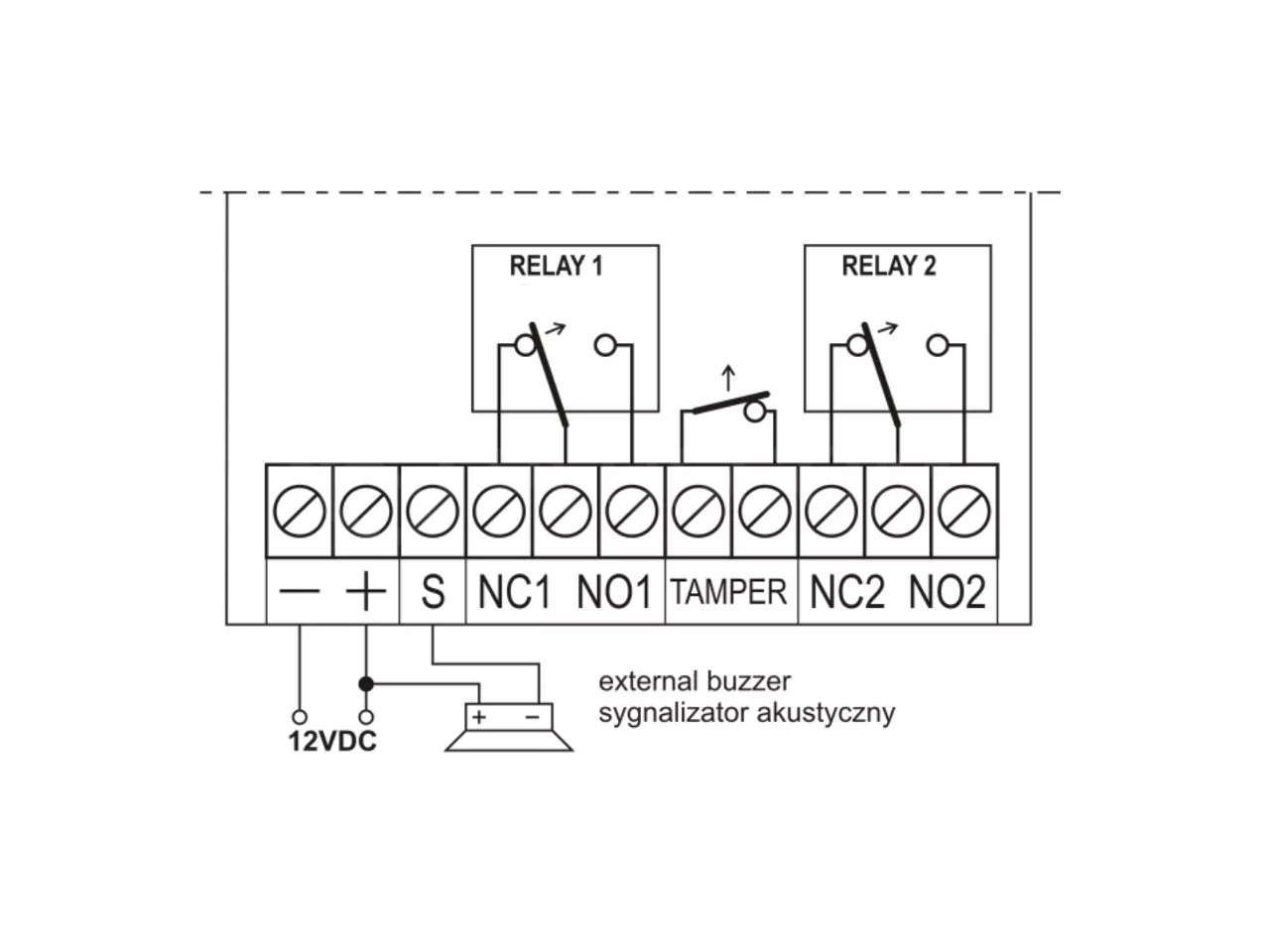

Schemat wyjść:

Schemat wyjść:


TRYBY PRACY:
  • po naciśnięciu przycisku pilota, wyjście załączy się na określony czas. Kolejne naciśnięcie przycisku w czasie, gdy wyjście jest załączone, przedłuży tylko czas załączenia.
  • kolejne naciśnięcia przycisku pilota na przemian włączają i wyłączają wyjście, lub jeden przycisk tylko włącza wyjście, a drugi tylko wyłącza
  • wyjście jest załączone jak długo naciśnięty jest przycisk pilota. Po zwolnieniu przycisku, wyjście jest jeszcze załączone przez czas 8 razy krótszy od zaprogramowanego
  • kolejne naciśnięcia przycisku pilota na przemian włączają i wyłączają wyjście, ale dodatkowo wyjście wyłączy się samo po zaprogramowanym czasie
  • kolejne naciśnięcia przycisku pilota na przemian włączają i wyłączają wyjście.
PARAMETRY TECHNICZNE:
  • częstotliwość pracy: 433,92 MHz
  • system kodu zmiennego KEELOQ®. firmy Microchip Corp. USA
  • pamięć pilotów: max 104
  • zasięg 100m w terenie otwartym
  • zasilanie: DC 11-17V
  • temperatura pracy: -20°C do + 55°C
  • obciążalność wyjścia przekaźnikowego: 1A, 120VAC/30VDC
  • tryby pracy wyjścia:
    • monostabilny: czas załączenia wyjścia: od 0,25 s do 4 godzin
    • bistabilny: włącz – wyłącz
  • wyjście S (1A/60V) typu "otwarty kolektor"
  • wyjście antysabotażowe sygnalizacji otwarcia obudowy, typu NC
    (zwarte przy zamkniętej obudowie), stosowane w systemach alarmowych
  • wymiary zewnętrzne: 24x46x73mm

Elmes U2HS

Elmes U2HS



Specyfikacja techniczna
Częstotliwość pracy: 433,92MHz
Zasięg: 100m
Ilość kanałów: 2
Ilość obsługiwanych pilotów: 104
Rodzaj modułu odbiorczego: superheterodyna
Czułość: -106dBm
Tryby pracy:
monostabilny
bistabilny
Wyjście przekaźnikowe:
2 x (NC, NO)
Zasilanie: 11V - 17A
Pobór prądu: 20
Zabezpieczenie antysabotażowe: Tak
Wymiary: 24 x 46 x 73mm
Warunki pracy: -20 ... +55°C
