Elmes U1HSL Zestaw zdalnego sterowania (1-kanałowy)

124.23 PLN
101.00 PLN netto

Producent: Elmes
Kod produktu: #6798
  • 1 niezależny kanał
  • Obsługa do 112 pilotów
  • Zasięg do 200 m w terenie otwartym
  • Pilot AN200HT w komplecie
 Dostawa:
Dostępny, wyślemy dzisiaj!
Planowane dostarczenie: 2018-07-17 Wtorek
Przesyłka kurierska
20.00 PLN 16.26 netto
Przesyłka kurierska pobranie
20.00 PLN 16.26 netto

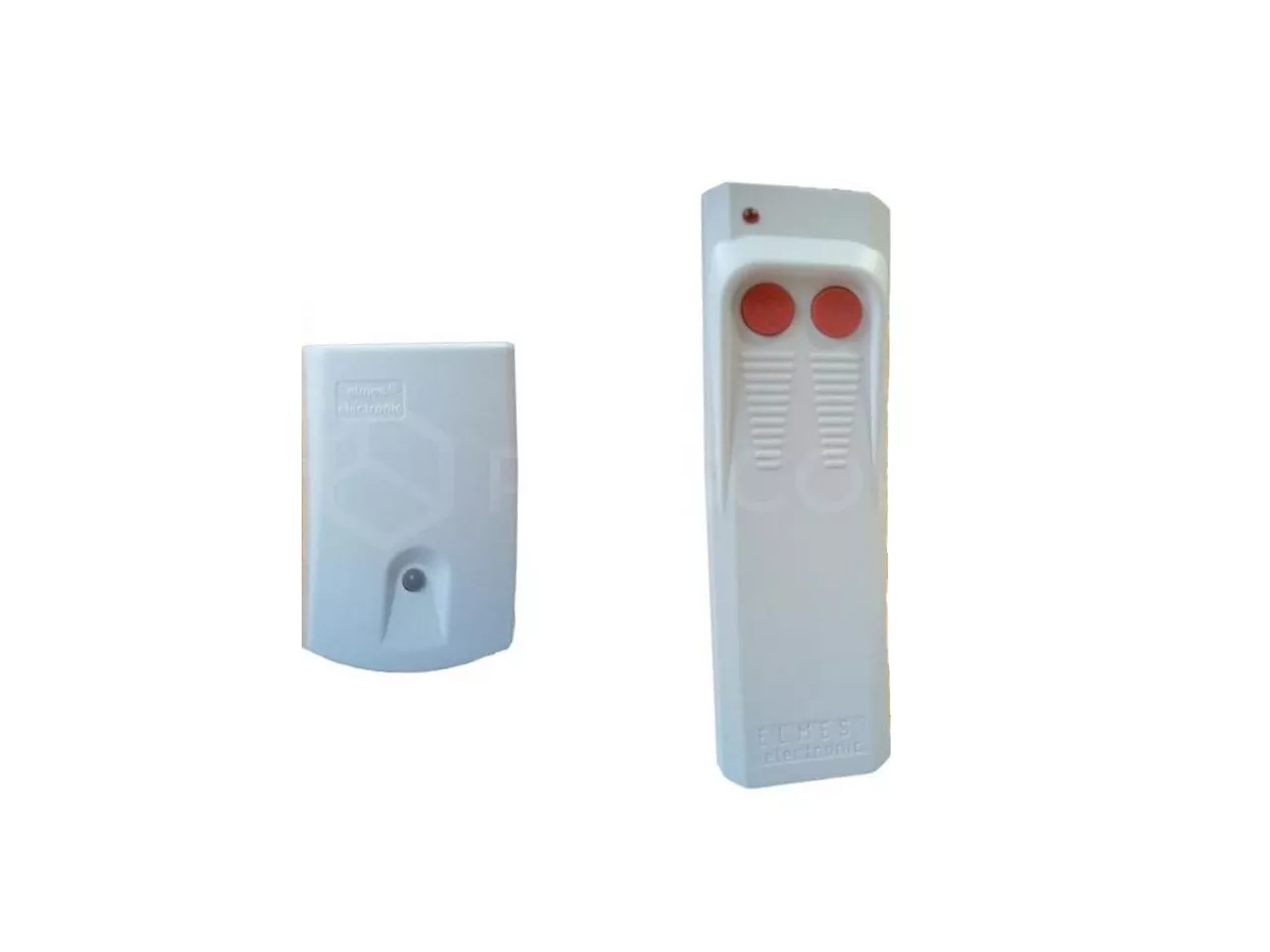

ELMES U1HSL to jednokanałowy superheterodynowy zestaw zdalnego sterowania.

Zestaw składa się z odbiornika U1HR + pilot AN200HT. Piloty używają systemu kodowania zmiennego KEELOQ. Odbiornik może współpracować z 112 pilotami.

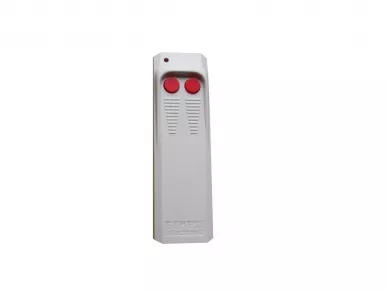

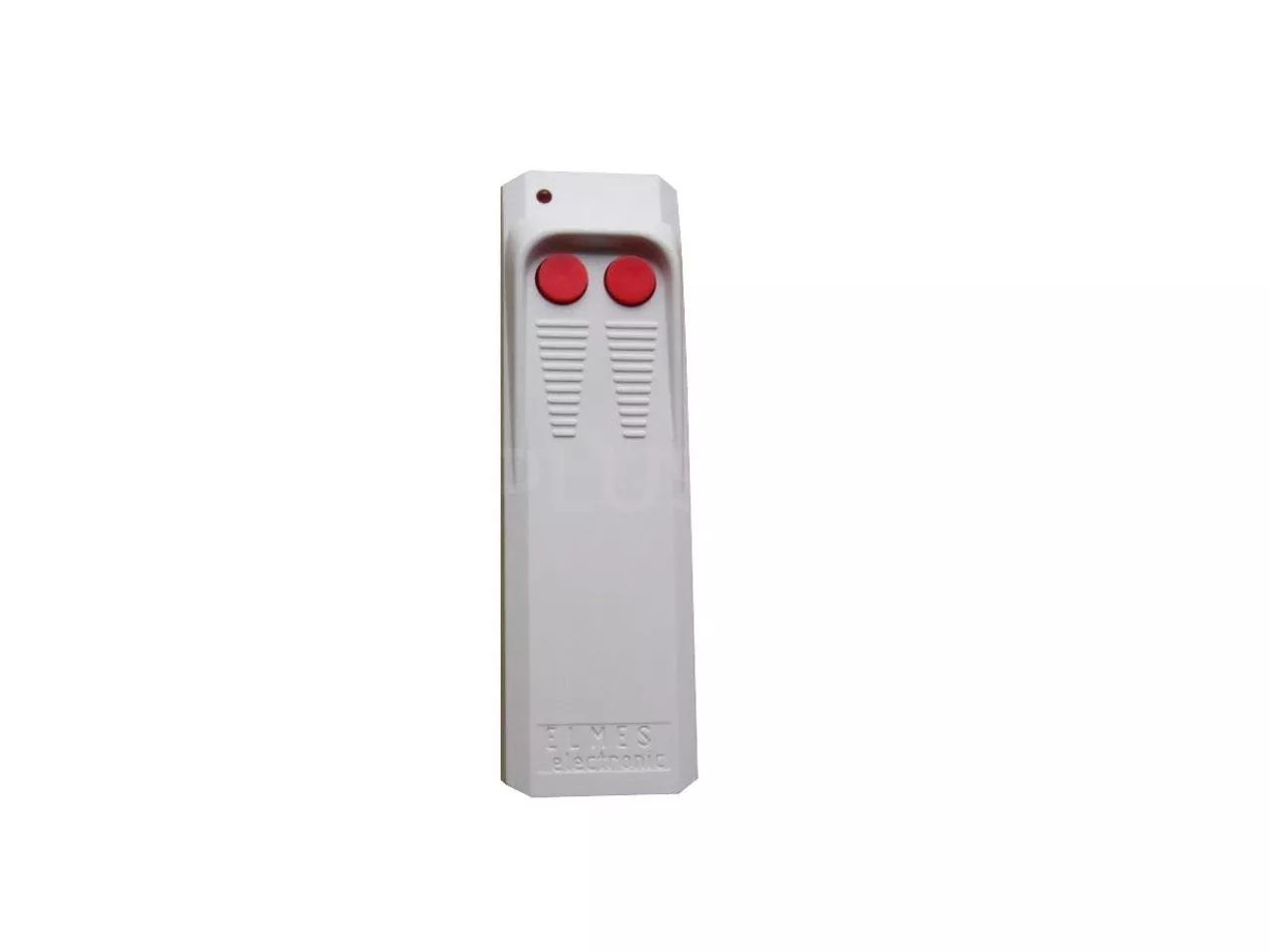

Pilot AN200HT

Pilot AN200HT


PARAMETRY PILOTA
  • częstotliwość pracy 433,92MHz
  • moc <10mW
  • wymiary: 113x33x21mm
  • zasilanie: bateria 9V
System KEELOQ gwarantuje wysokie bezpieczeństwo użytkowania. W tym systemie każde naciśnięcie przycisku pilota powoduje wygenerowanie i wysłanie nowego kodu. Odbiornik śledzi te zmiany i reaguje wyłącznie na nowy kod. Kody raz użyte nie są akceptowane. Uniemożliwia to ponowne użycie kodów przechwyconych. Zasięg działania dochodzi do 200m w terenie otwartym.

Odbiornik superheterodynowy charakteryzuje się wysoką czułością oraz dużą odpornością na zakłócenia radiowe. W przypadku tego typu odbiorników możliwa jest również praca odbiorników koło siebie bez obaw o wzajemne zakłócenia.

Odbiornik posiada wyjście przekaźnikowe, za pomocą którego możemy sterować innymi urządzeniami.  Do listwy zaciskowej wyprowadzone są 3 styki przekaźnika: normalnie rozwarte (NO) i normalnie zwarte (NC) oraz jeden zacisk wspólny.

Dodatkowo mamy wyjście sygnalizacyjne typu otwarty kolektor  (S) do którego możemy podłączyć zewnętrzną sygnalizację akustyczną lub optyczną. O stanie załączenia wyjścia przekaźnikowego informuje również dwukolorowa dioda LED umieszczona w obudowie odbiornika.

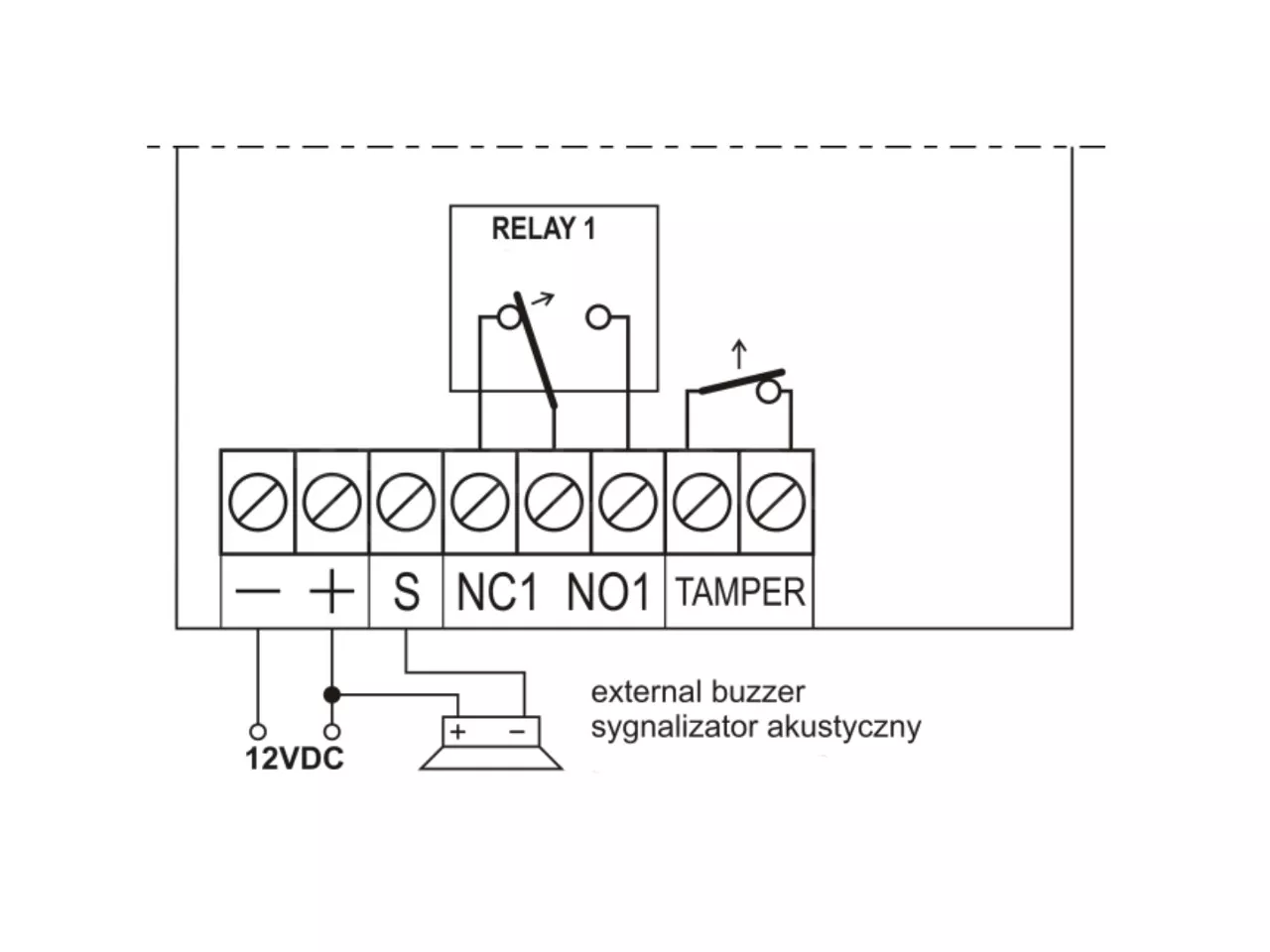

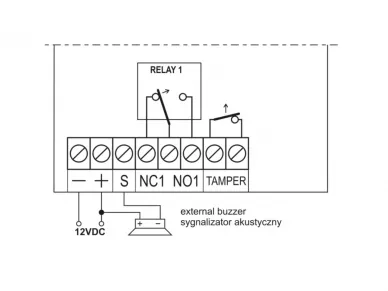

Schemat wyjść:

Schemat wyjść:


TRYBY PRACY:
  • po naciśnięciu przycisku pilota wyjście załączy się na określony wcześniej zaprogramowany czas, kolejne naciśnięcie w czasie gdy wyjście jest załączone przedłuża czas załączenia
  • wyjście może być załączone tak długo jak pozostaje naciśnięty przycisk pilota
  • naciśnięcie przycisku nr 1 pilota załącza wyjście a przycisku nr 2 wyłącza
  • kolejne naciśnięcia przycisku pilota na przemian włączają i wyłączają wyjście

PARAMETRY TECHNICZNE:

  • częstotliwość pracy: 433,92 MHz
  • system kodu zmiennego KEELOQ®. firmy Microchip Corp. USA
  • pamięć pilotów: 112
  • zasięg 200m w terenie otwartym
  • zasilanie: DC 11-17V
  • temperatura pracy: -20°C...+ 55°C
  • obciążalność wyjścia przekaźnikowego: 1A, 120VAC/30VDC
  • tryby pracy wyjścia:
    • monostabilny: czas załączenia wyjścia: od 0,25 s do 4 godzin
    • bistabilny: włącz – wyłącz
  • wyjście S (1A/60V) typu "otwarty kolektor"
  • wyjście antysabotażowe sygnalizacji otwarcia obudowy, typu NC
    (zwarte przy zamkniętej obudowie), stosowane w systemach alarmowych
  • wymiary zewnętrzne: 24x46x73mm
Specyfikacja techniczna
Częstotliwość pracy: 433,92MHz
Zasięg: 200m
Ilość kanałów: 1
Ilość obsługiwanych pilotów: 112
Rodzaj modułu odbiorczego: superheterodyna
Czułość: -106dBm
Tryby pracy:
monostabilny
bistabilny
Wyjście przekaźnikowe:
1 x (NC, NO)
Zasilanie: 11V - 17A
Pobór prądu: 20
Zabezpieczenie antysabotażowe: Tak
Wymiary: 24 x 46 x 73mm
Warunki pracy: -20 ... +55°C
