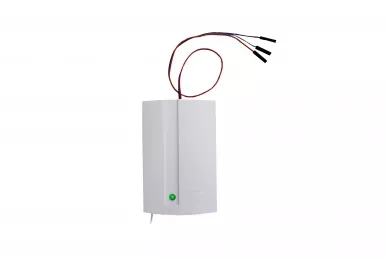

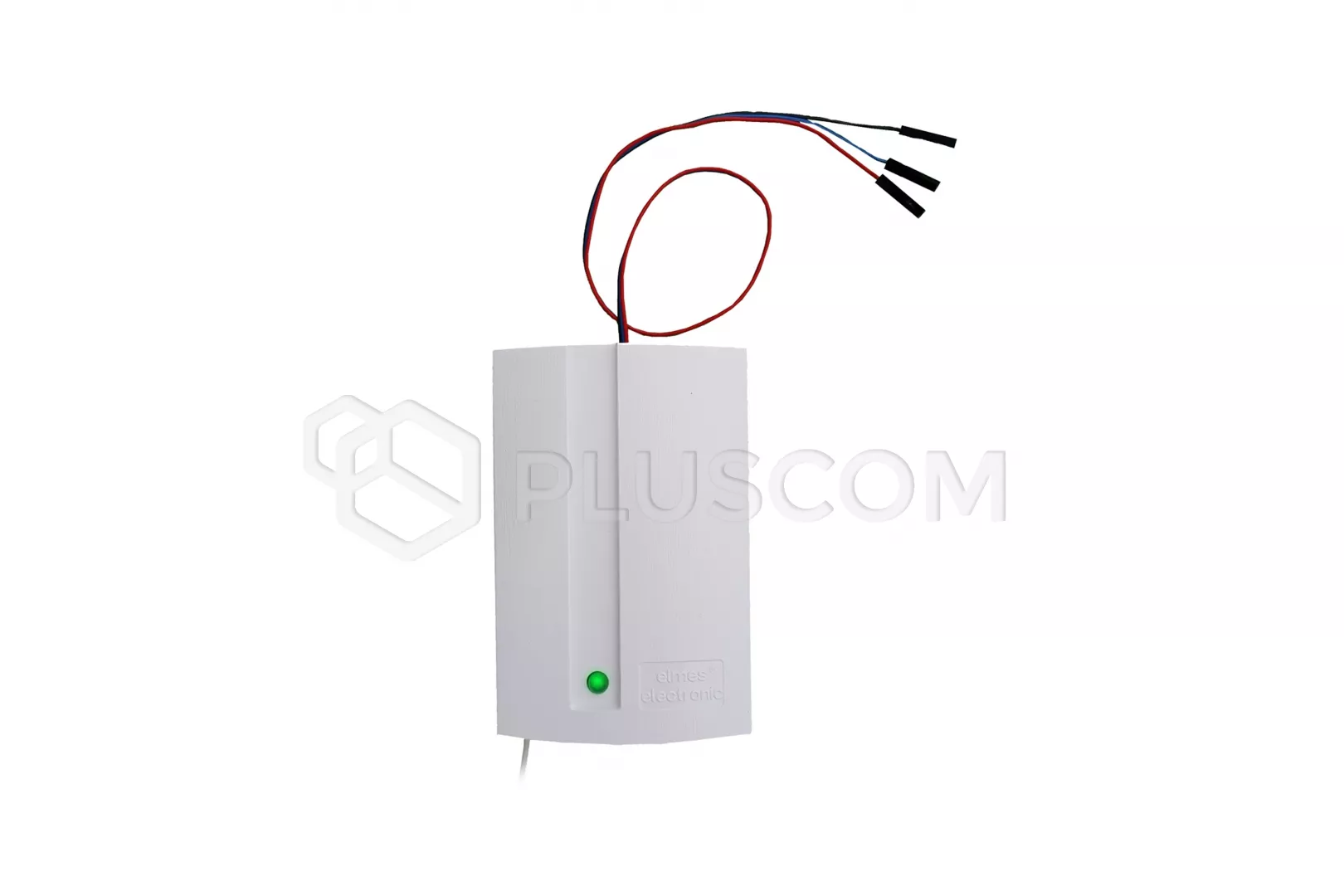

Elmes TX-RS2 Nadajnik sterowany portem szeregowym

Elmes TX-RS2 Nadajnik sterowany portem szeregowym

Nadajnik TX-RS2 służy do sterowania dowolnymi odbiornikami zmienno-kodowymi Elmes na pasmo radiowe 434 MHz. Wyzwalany jest komendami odbieranymi na porcie szeregowym.
Nadajnik ma 30 kanałów sterujących, a w ramach każdego kanału może wysłać 8 różnych kodów. Stanowi to ekwiwalent 30 pilotów 8-przyciskowych. Nadajnik można podłączyć bezpośrednio do komputera Raspberry z zainstalowanym systemem inteligentnego domu, np. "OpenHab" lub "HomeAssistant" i dzięki temu zintegrować odbiorniki produkcji z tym systemem.
TX-RS2 można również podłączyć do dowolnego komputera z wyjściem szeregowym, a także do urządzeń, które nie posiadają takiego interfejsu, ale mają złącze USB. W tym drugim przypadku połączenie wykonuje się za pomocą specjalnego adaptera, który zamienia transmisję USB na transmisję portu szeregowego. Warunkiem jest, aby poziomy napięć na takim zlączu mieściły się w zakresie 0..3,3V. Należy także zapewnić zasilanie nadajnika na poziomie 3,3V.

Specyfikacja techniczna:

• częstotliwość transmisji radiowej: 433,92MHz
• moc nadawcza: < 5 dBm
• ilość kanałów sterowania (ekwiwalent pilotów): 30
• ilość komend dla 1 kanału (ekwiwalent przycisków pilota): 8
• wymagane poziomy sygnałów na wejściu RX: Low: 0.8*VDD
• tryb pracy portu szeregowego: 9600 bodów, no parity, 1 stop bit
• napięcie zasilania VDD: 2,7V…3,5V
• pobór prądu: 1.5 mA (spoczynek), 15 mA (w czasie nadawania)
• wymiary zewnętrzne: 96 x 63 x 28 mm (bez antenki)
