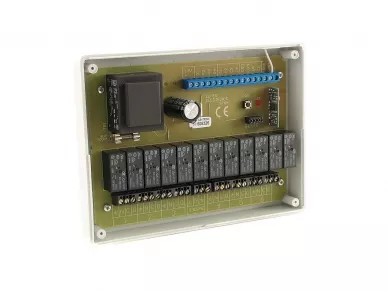

Za pomocą sterownika
Elmes ST6HR możemy sterować 6 roletami okiennymi do
napędu których zastosowano rurowe silniki bezkomutatorowe 230VAC z wbudowanymi
wyłącznikami krańcowymi.
Sterowanie odbywa się:
- bezprzewodowo za pomocą pilotów (max 32) przy użyciu systemu kodu
zmiennego KEELOQ zapewniającego wysokie bezpieczeństwo transmisji.
- przewodowo przy użyciu przełączników monostabilnych.
Do współpracy zalecany jest pilot STX, ale można wykorzystać też pilot
CH8HT CH32HT.
Piloty dwu lub cztero przyciskowe nie pozwolą na wykorzystanie pełnej
funkcjonalności.
Pilot STX pozwala sterować nawet 35 roletami, dodatkowo kanały 1-8 posiadają
automatykę zegarową która daje możliwość zdefiniowania automatycznego otwarcia
i zamknięcia o zdefiniowanych przez użytkownikach godzinach.
Pilot nie wchodzi w skład zestawu.
Sterownik pozwala na dowolną konfigurację możemy:
- sterować każdą roletą z osobna
- zdefiniować grupy rolet (np parter, piętro)
- sterować wszystkimi roletami jednocześnie
- wykorzystać wejście zegar i zdefiniować godziny otwarcia/zamknięcia
INSTALACJA I KONFIGURACJA
Wszystkie rolety i przełączniki muszą być podłączone bezpośrednio do
sterownika, topologia gwiazdy. Nie ma potrzeby instalowania osobnych
sterowników przy każdej rolecie. Musimy jednak poprowadzić przewody od silników
i od wyłączników do jednego sterownika.
Zaletę tego rozwiązania jest pełna swoboda konfiguracji i sterowania grupowego
i brak zakłóceń przy sterowaniu grupowym w przypadku gdy każda z rolet ma
indywidualny sterownik.

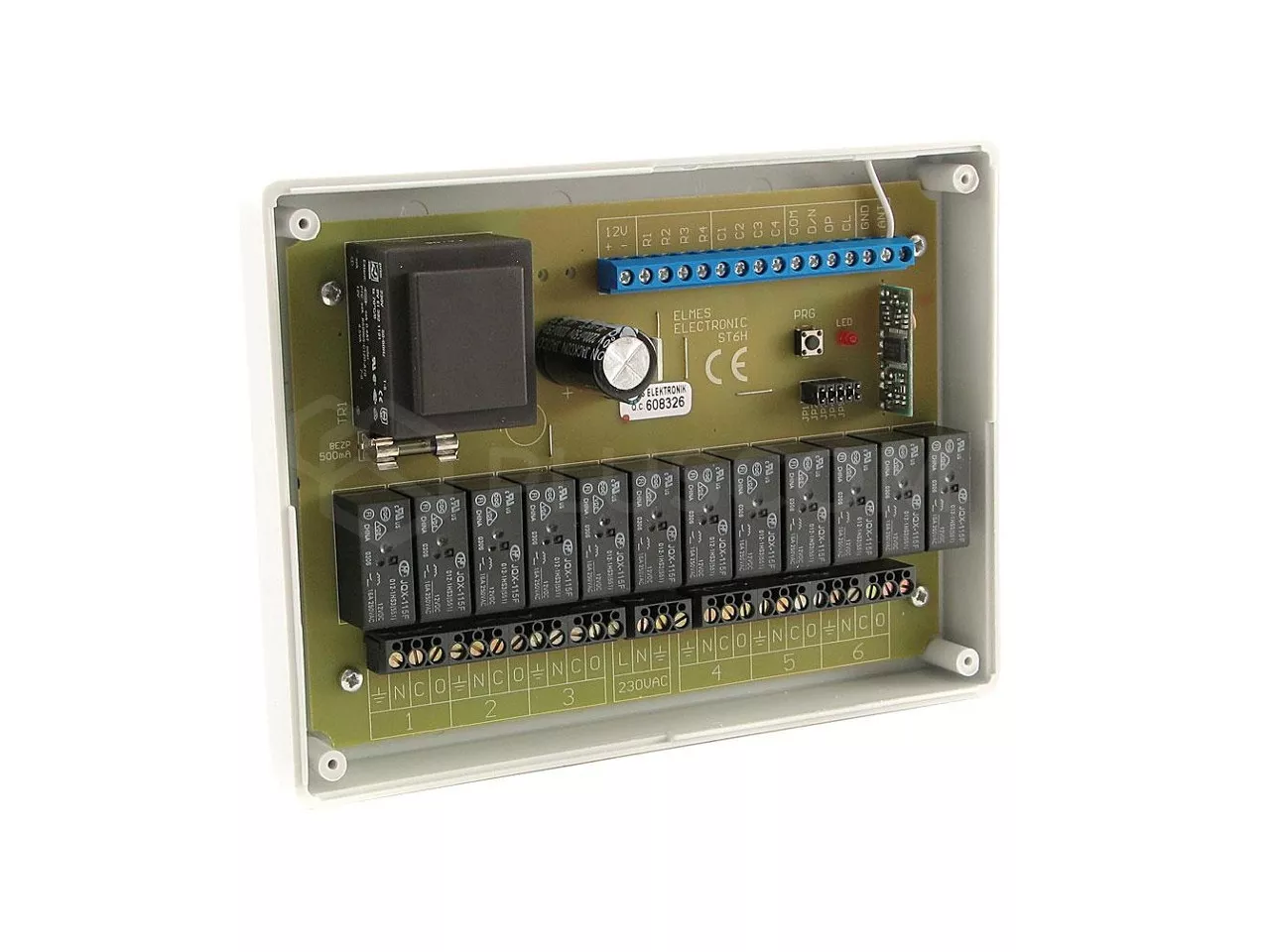

Programowanie sterownika odbywa się za pomocą przycisku PRG i zworek na płytce
odbiornika oraz zaprogramowanych wcześniej pilotów.
Możliwe jest połączenie sterowników i sterowanie większą liczbą rolet (np 12+)
SPECYFIKACJA
- odbiornik superheterodynowy 433,92MHz
- zasilanie 230VAC (4VA)
- pamięć o pojemności maksymalnie do 32 pilotów
- wejście do podłączenia zegara
- wejścia do podłączenia do 16 wyłączników przewodowych
- wyjścia przekaźnikowe: 12xNO (6 silników), 16A/230VAC,
- zakres temperatur pracy od -20°C do + 40°C
- wymiary zewnętrzne: (d/s/w) 186x137x47mm
