Elmes RP501S Radiopowiadomienie czterokanałowe

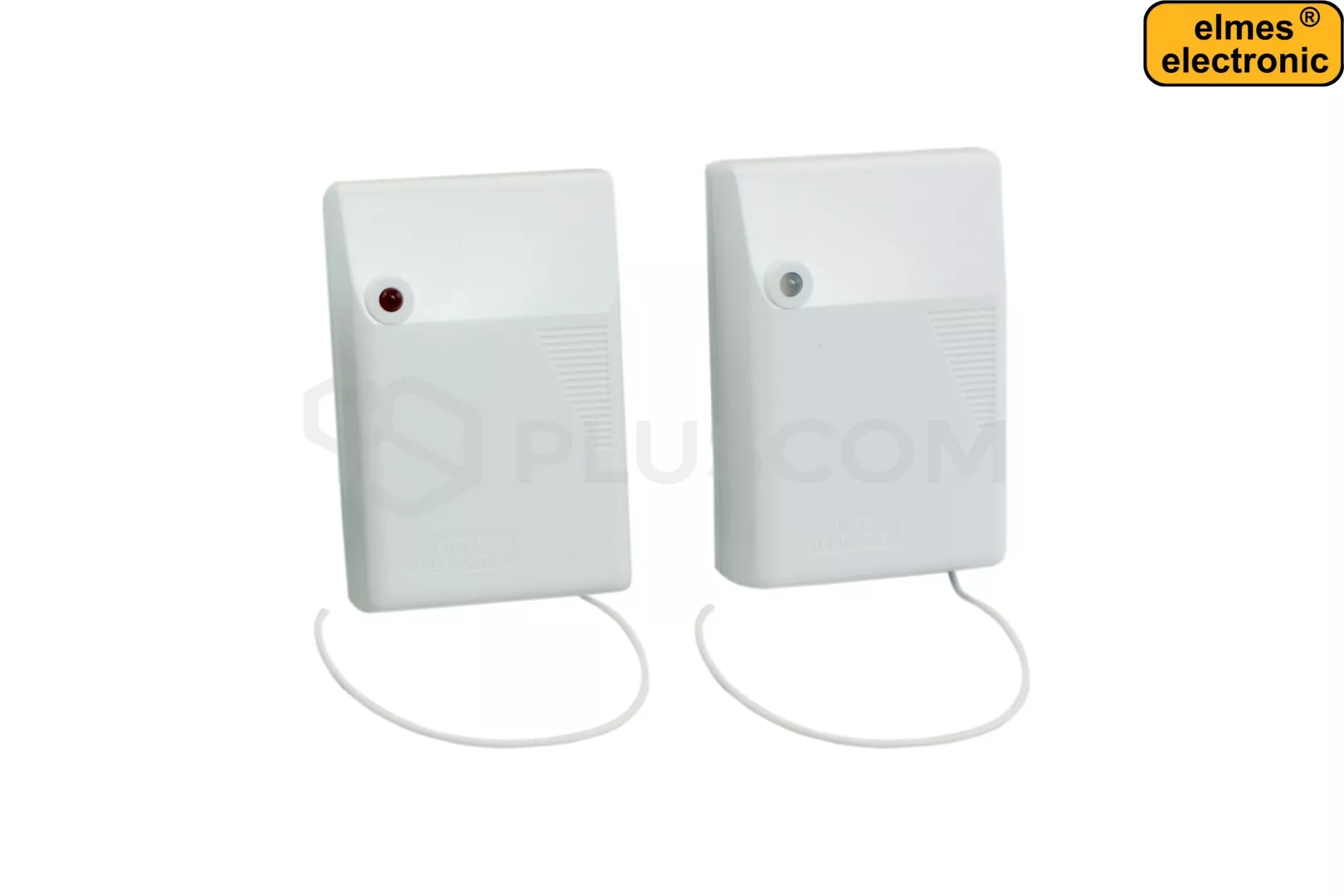

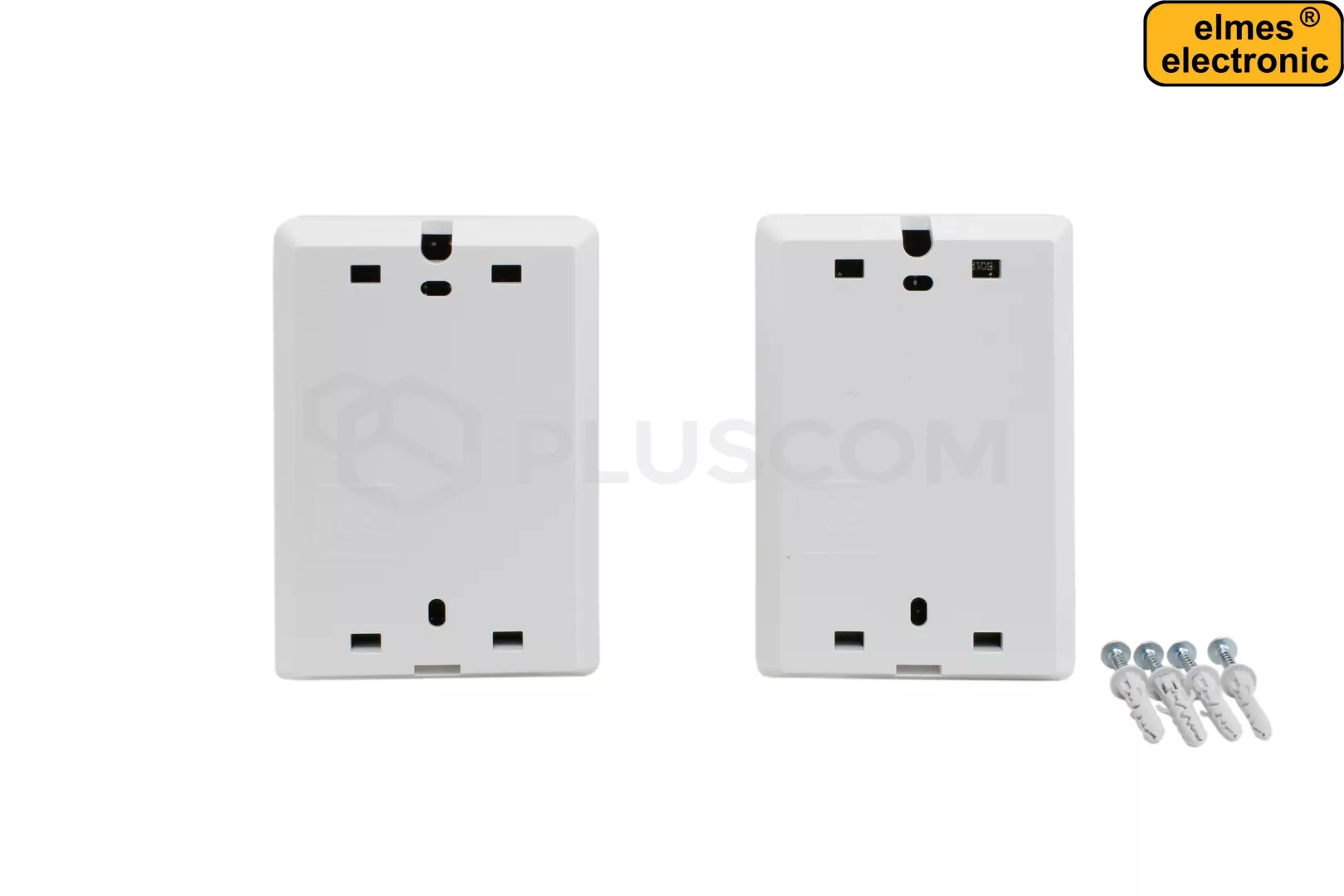

Elmes RP501HShet Czterokanałowe radiopowiadomienie (RP501T - nadajnik + RP501R - odbiornik)

W skład zestawu wchodzi nadajnik oraz odbiornik. Komunikacja pomiędzy nimi odbywa się bezprzewodowo w paśmie częstotliwości 433,92MHz (transmisja 64-bitowa, ilość kombinacji kodu 16'777'216). Zestaw umożliwia bezprzewodowe przekazanie stanu 4 wejść nadajnika do odbiornika. W korzystnych warunkach środowiskowych dla propagacji fal radiowych odległość pomiędzy nadajnikiem a odbiornikiem może wynosić do 500m.
ZASTOSOWANIE:

• w systemach alarmowych do zdalnego przekazania sygnału alarmowego z czujek których nie można było podłączyć przewodowo
• do zdalnego sterowania oddalonymi urządzeniami

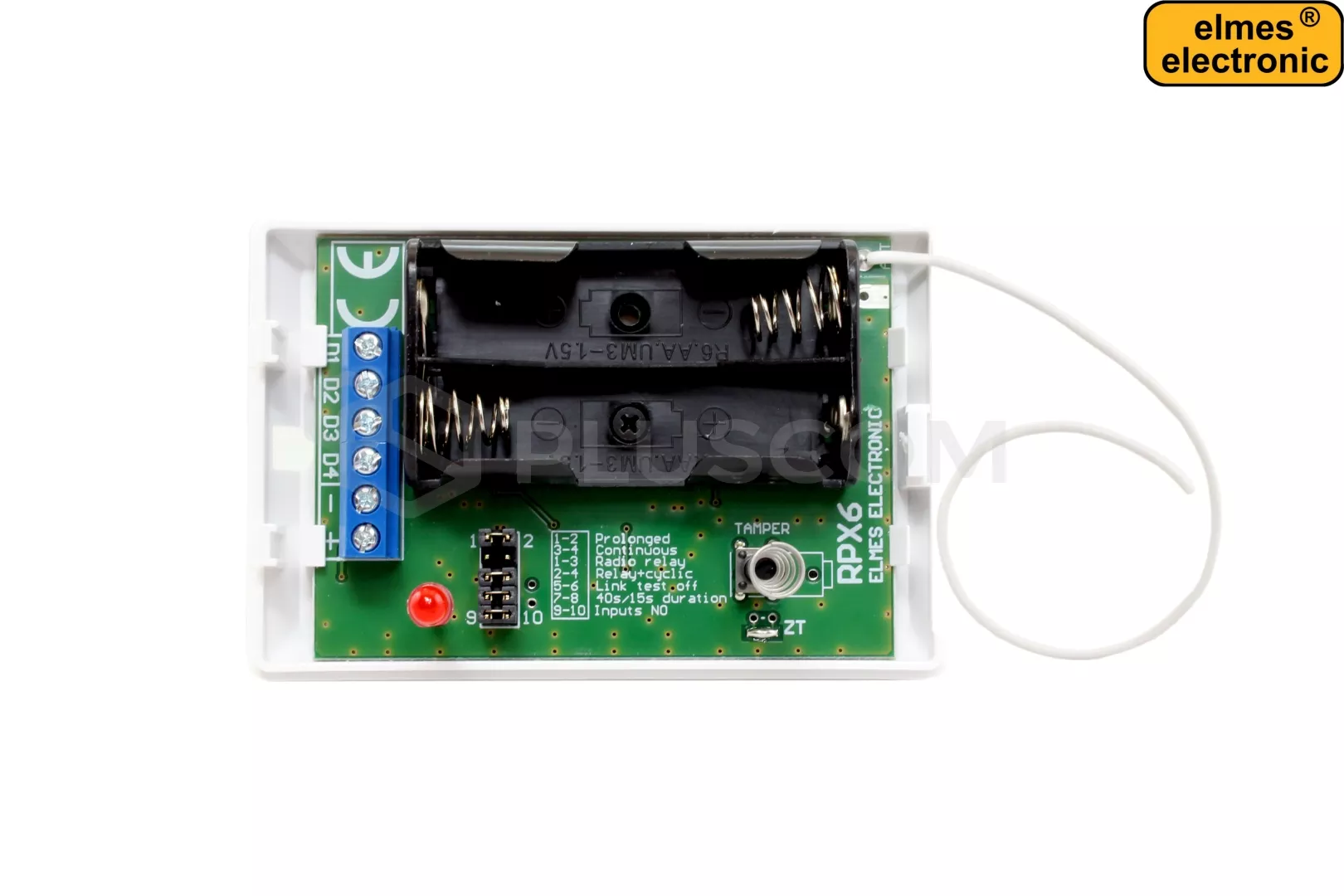

NADAJNIK RP501T:

ZASILANIE: Nadajnik może być zasilany napięciem DC 12V lub dwoma bateriami alkalicznymi typu AA 1,5V. Oba źródła mogą być podłączone jednocześnie. W takim wypadku prąd pobierany jest z zasilacza a w przypadku zaniku zasilania układ przełącza się na zasilanie z baterii.

WEJŚCIA: Wejścia nadajnika mogą być typu NC lub NO (konfiguracja za pomocą zworki). Wejścia D1...D4 są wewnętrznie spolaryzowane do +3V. Uzyskano w ten sposób niski pobór prądu przez urządzenie w stanie spoczynku.
Istnieje możliwość zmniejszenia tej rezystancji do 10kOHm. W tym celu należy zalutować znajdujące się od spodu zworki Z1..Z4. W takim przypadku spoczynkowy pobór prądu rośnie do 1,2mA, ale tylko gdy wejścia są zwarte do masy. Kosztem większego poboru prądu uzyskujemy większą odporność wejść na zakłócenia, gdy podłączone są do nich długie, nieekranowane przewody

4 TRYBY PRACY NADAJNIKA:
Nadajnik może pracować w 4 trybach ich wyboru dokonujemy za pomocą zworek 1-4. Każda zmiana trybu pracy nadajnika wymaga wpisania do pamięci odbiornika.

TRYB 1 (Continuous ). Naruszenie dowolnego wejścia w nadajniku rozpoczyna transmisję, która załącza odpowiednie wyjścia odbiornika. Transmisja kończy się, gdy wszystkie wejścia przestają być aktywne. Po zakończeniu transmisji wyjścia odbiornika pozostają załączone przez zaprogramowany w odbiorniku czas. Jeśli w czasie transmisji stan wejść zmieni się, zmieni się odpowiednio również stan wyjść odbiornika. Jeżeli naruszenie wejść w nadajniku nie zanika, to po 15 lub 40 sekundach (*) nadajnik przechodzi w cykl pracy 1s nadawania co 1 min. przerwy.

TRYB 2 (Prolonged). Naruszenie dowolnego wejścia w nadajniku rozpoczyna transmisję, która załącza odpowiednie wyjścia w odbiorniku. Inaczej niż w trybie 1, transmisja nie kończy się z chwilą powrotu wejścia do stanu spoczynkowego, lecz trwa 15s lub 40s, nawet jeśli naruszenie wejścia zaniknie wcześniej. Jeśli w czasie transmisji nastąpi pobudzenie innego wejścia, transmisja zostanie przedłużona i będzie zawierać informację o pobudzeniu obu wejść. Jeśli po upływie 15/40s pobudzenie nie zanika, nadajnik przechodzi w cykl oszczędzania baterii: 1s nadawanie co 1min przerwy. Wyjścia odbiornika pozostają załączone przez zaprogramowany czas od ostatniej transmisji.
Tryb ten jest zalecany do współpracy odbiornika z wieloma nadajnikami, ponieważ jeżeli jeden z nadajników załączy wyjście D1 odbiornika, a następnie odbiornik odbierze sygnał z innego nadajnika, który ma pobudzone tylko wejście D2, w odbiorniku załączone będą oba wyjścia: D1 i D2 (transmisja z drugiego nadajnika nie zeruje wyjścia ustawionego przez pierwszy nadajnik).

TRYB 3 (Radio relay). Każda zmiana stanu wejść D1..D4 w nadajniku (aktywowanie lub deaktywowanie) wywołuje transmisję trwającą 15 lub 40s. Transmisja te zawiera aktualny stan wejść nadajnika. Odbiornik wystawia na wyjściach D1..D4 stan odebrany z nadajnika i utrzymuje go po zaniku transmisji z nadajnika aż do chwili odebrania kolejnej transmisji. W tym trybie pracy stan wyjść odbiornika odpowiada aktualnemu stanowi wejść nadajnika.

TRYB 4 (Relay+cyclic). Podobnie jak w pkt 3 z tym, że nadajnik wysyła, powtarzaną co 80 sekund, 1-sekundową transmisję, ''odświeżającą stan wyjść'' w odbiorniku. Ma to znaczenie w przypadku ryzyka zaniku zasilania odbiornika lub obawy, że transmisja nie dotrze do odbiornika z powodu zakłóceń.

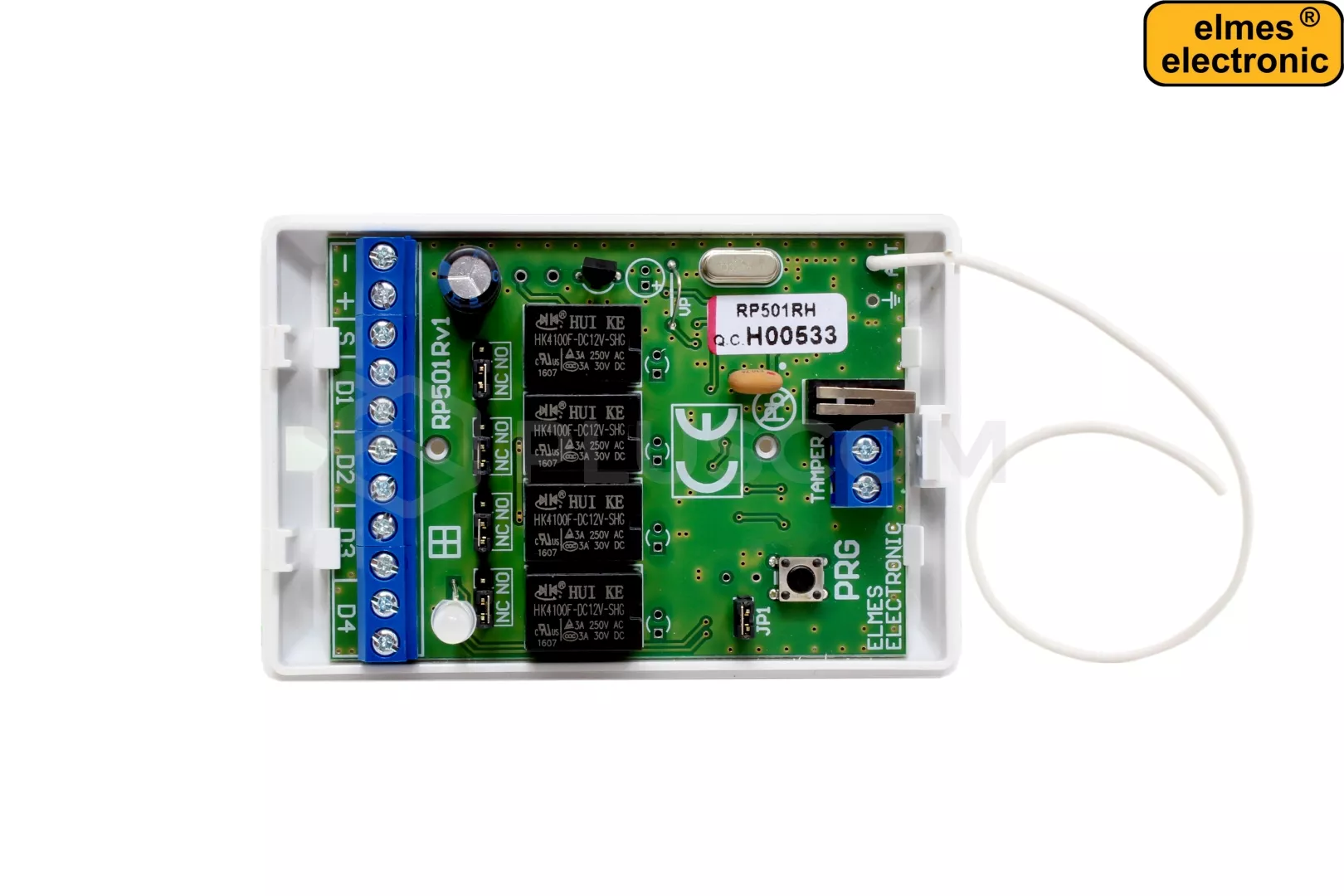

ODBIORNIK RP501R

ZASILANIE: Odbiornik zasilamy napięciem DC 10-15V

WYJŚCIA:

• 4 separowane galwanicznie wyjścia przekaźnikowe
• typ wyjść NC/NO zmiana trybu pracy za pomocą zworek
• obciążenie wyjść przekaźnikowych DC 1A/30V, AC 1A/125V
• 1 wyjście S typu OC 1A/60V


FUNKCJE DODATKOWE:

Zabezpieczenie antysabotażowe:
Zarówno odbiornik jak i nadajnik są wyposażone w czujniki otwarcia obudowy.

Kontrola stanu baterii:
Jeśli nadajnik jest zasilany z baterii i napięcie spadnie poniżej 2,7V zielona dioda LED na odbiornku zaczyna pulsować. Transmisja sygnalizująca niski stan baterii jest przesyłana do odbiornika co 4 minuty. Po wymianie baterii pulsowanie ustaje.

Testowanie połączenia radiowego:
Funkcja monitoruje połączenie radiowe pomiędzy nadajnikiem a odbiornikiem poprzez wysłanie sygnału kontrolnego przez nadajnik. Jeśli odbiornik go nie otrzyma sygnalizuje to alarmem braku łącza radiowego.
