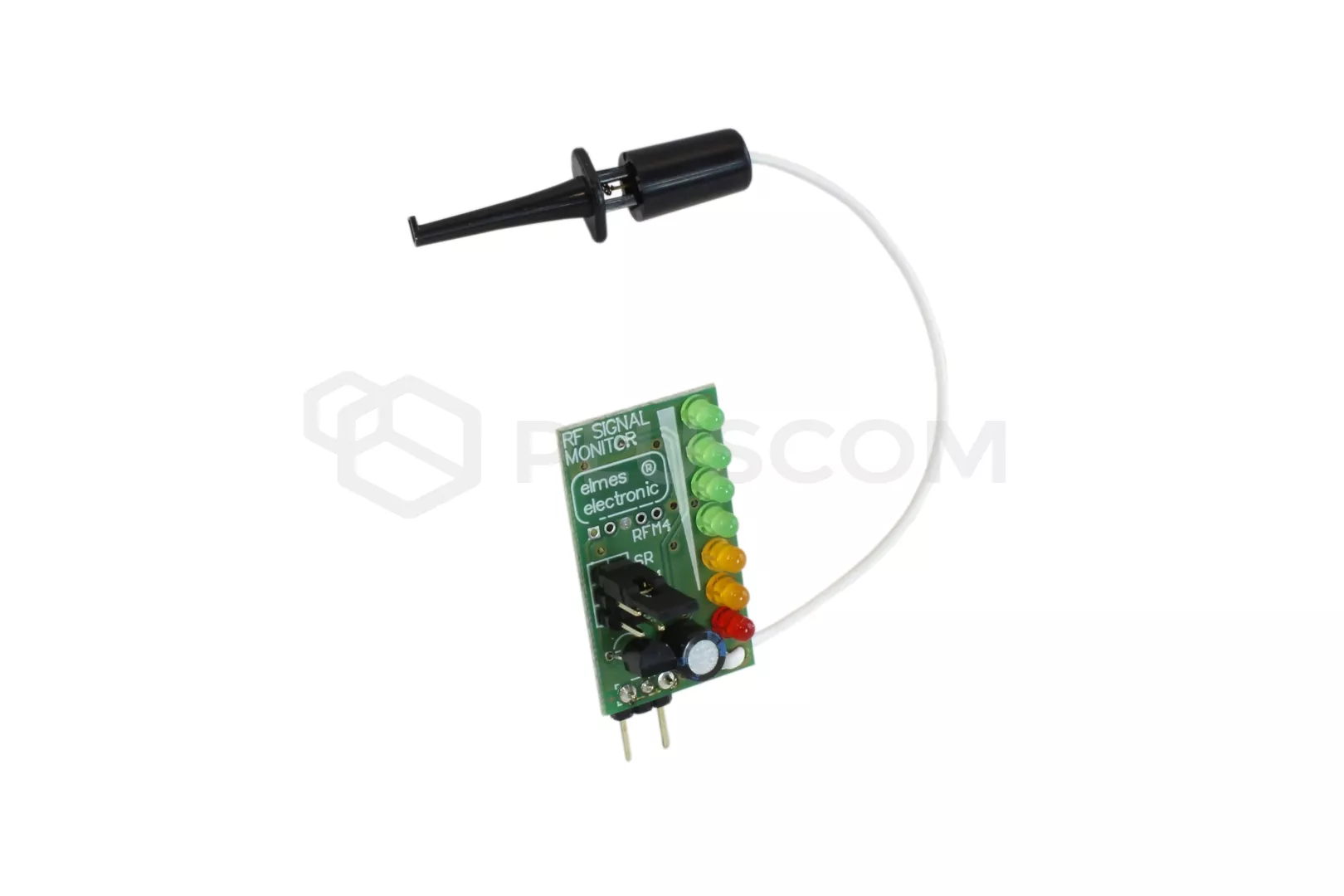

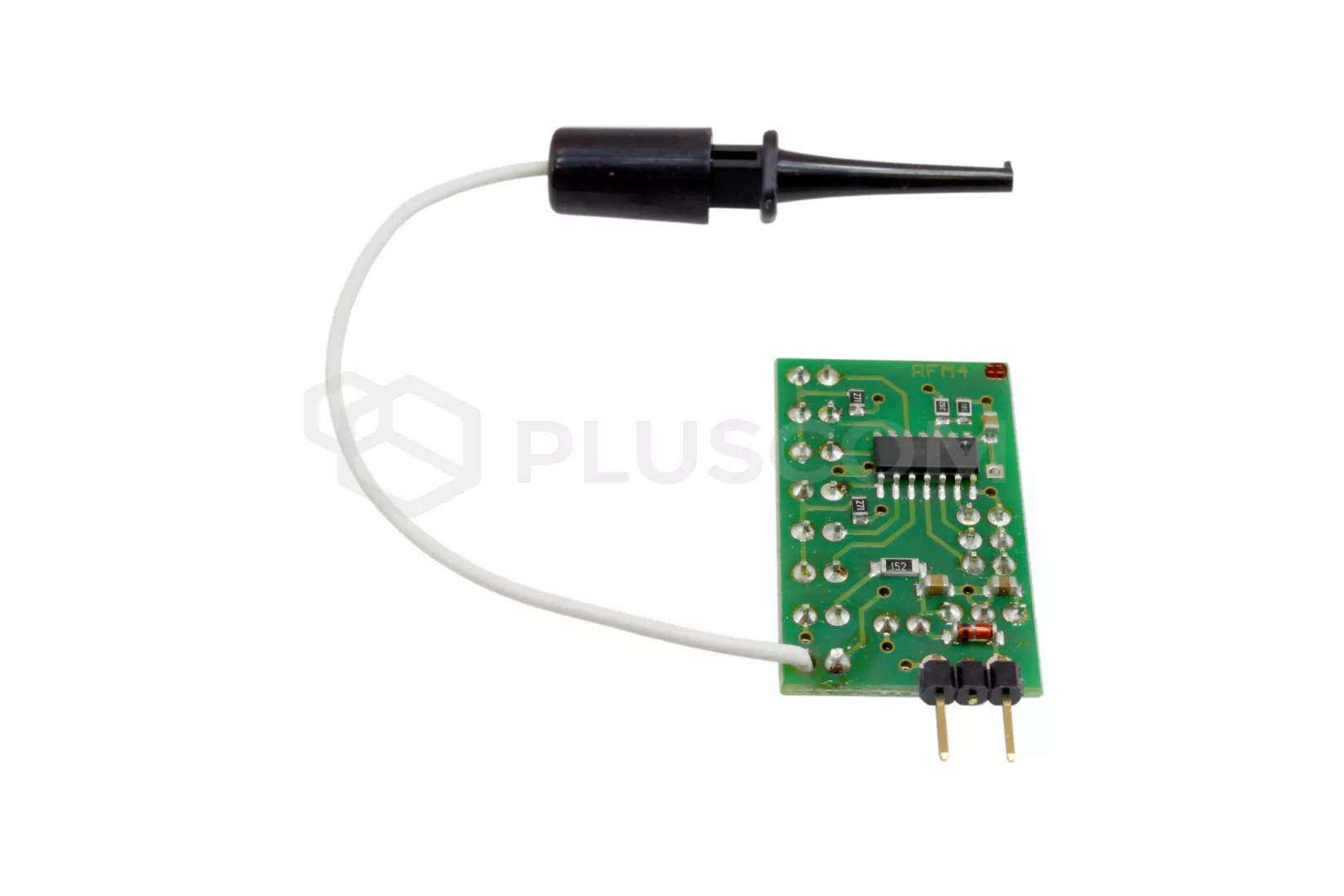

Elmes RFM4 Wskaźnik poziomu sygnału radiowego

41,08 PLN zawiera 23.00% VAT
Kod produktu: #6787
Producent: Elmes
  • pasmo 433,92MHz
  • optyczna prezentacja siły sygnału odbieranego
  • wykrywanie sygnałów powodujących zakłócenia

Dostawa i podatek:
Polska VAT: 23.00% zmień
Koszt wysyłki od:
9,99 PLN

Produkty uzupełniające:
Elmes CTX3Hb Bezprzewodowy detektor otwarcia i zamknięcia Elmes WSS Sygnalizator bezprzewodowy Elmes U4HR Odbiornik 4-kanałowy Elmes CTX3H Bezprzewodowy detektor otwarcia i zamknięcia

ELMES RFM4 jest niezbędnym narzędziem instalatora elementów systemu bezprzewodowego Elmes.
Elmes RFM4 Wskaźnik poziomu sygnału radiowego

Elmes RFM4 Wskaźnik poziomu sygnału radiowego


Sprawdza  siłę sygnału radiowego układu nadajnik - odbiornik w pasmie 433,92Mhz Wynik pomiaru jest wyświetlany na 6 diodach LED (2 żółte + 4 zielona), im więcej diod się świeci tym sygnał jest silniejszy. Świecenie tylko żółtych diod oznacza niewystarczający poziom sygnału odbieranego przez odbiornik.

Wykrywanie zakłóceń.

Dodatkowo wskaźnik umożliwia także wykrywanie innych sygnałów radiowych pojawiających się w paśmie 433,92MHz ktre mogą lokalnie zakłócać odbiorniki Elmes i powodować ograniczenia zasięgu działania.

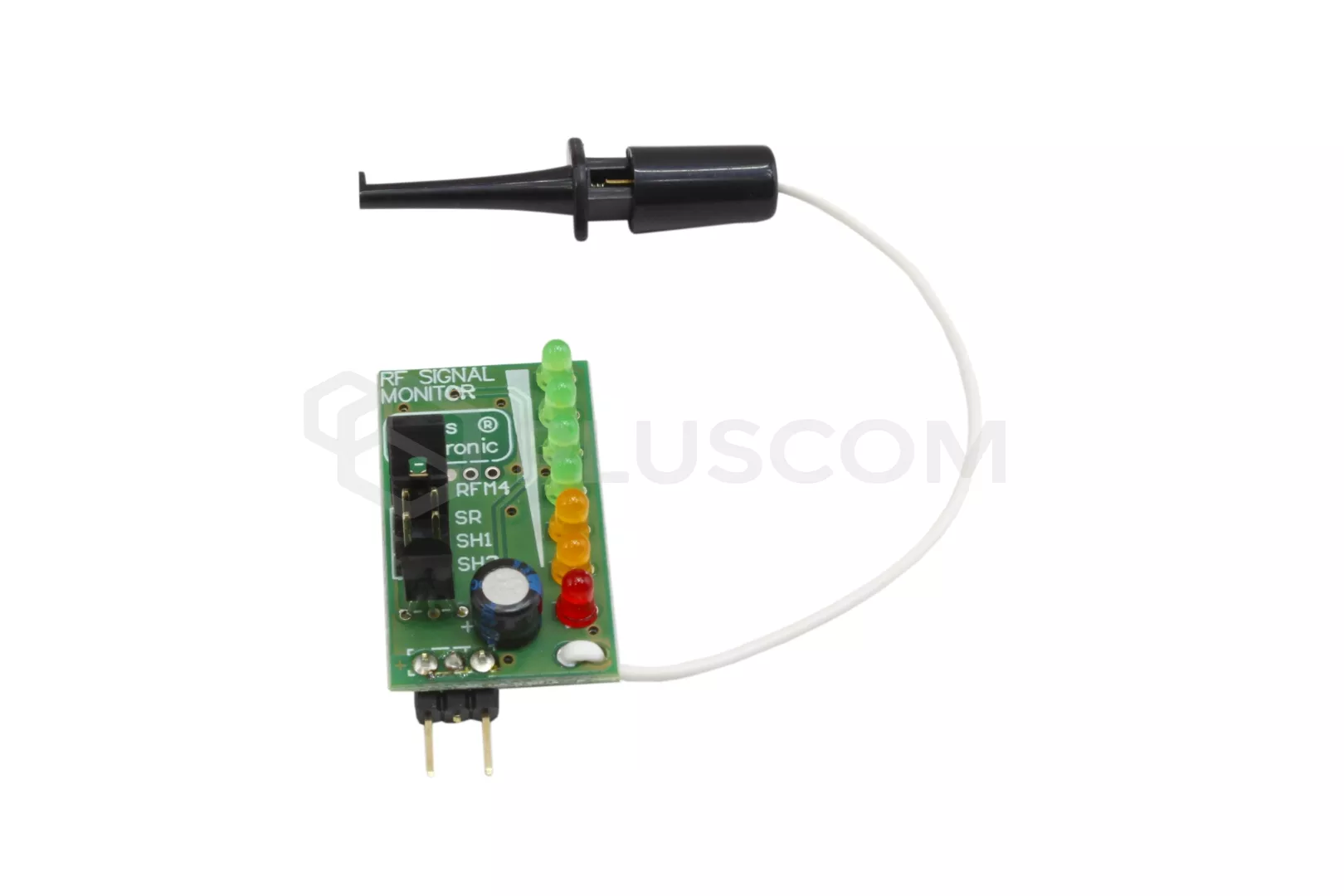

Zworki konfiguracyjne:

Zworki konfiguracyjne:


INSTALACJA I POMIAR

1. Za pomocą zworki wybieramy typ odbiornika:
  • SR - odbiornik superreakcyjny
  • SH1 - odbiornik superheterodynowy z układem Philips UAA3210 (produkcja do 2008r)
  • SH2 - odbiornik superheterodynowy z układem Infineon TDA5220 (produkcja od 2008r)
2. Podłączamy piny zasilania wskaźnika poprzez wsunięcie do zacisków +/-na płytce odbiornika
3. Pobudzając kolejno każdy nadajnik w przewidywanym miejscu instalacji należy obserwować poziom odbieranego sygnału na diodach LED świecących na wskaźniku.

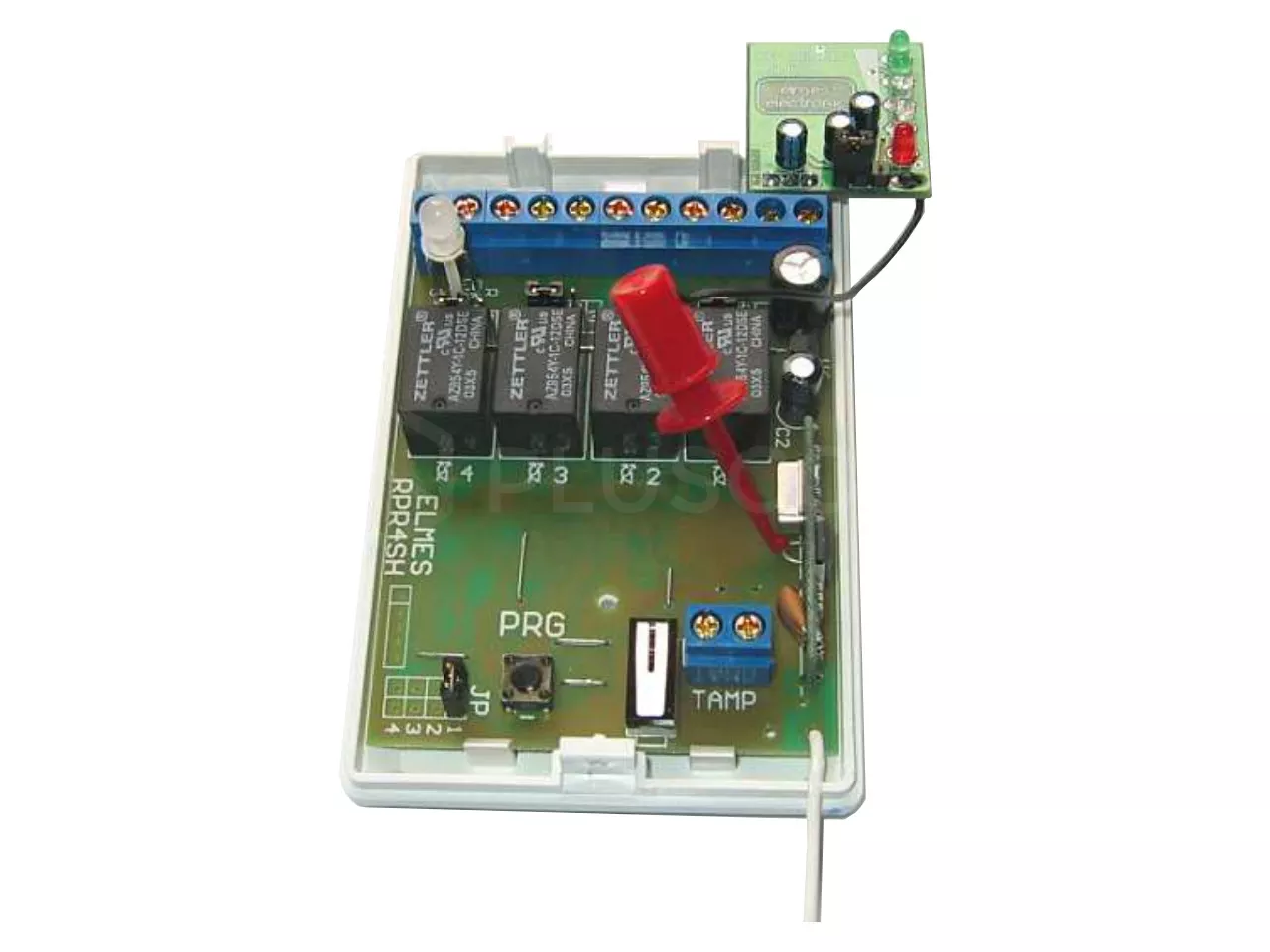

Instalacja i pomiar:

Instalacja i pomiar:


Należy pamiętać że czasami przesunięcie miejsca montażu o np. 1 m może znacząco zmienić poziom odbieranego sygnału. Bardzo wiele zależy od czynników środowiskowych, ściany stropy mogą być wykonane z różnych materiałów które charakteryzują się innym stopniem tłumienia. Nie należy instalować elementów na granicy siły sygnału.

UWAGA: Przy pomiarach odbiornika superheterodynowego (zworka w pozycji SH2), wskaźnik RFM4 wykrywa zarówno sygnały modulowane AM, jak i FM i niemodulowane (np. stała nośna). Dla odbiornika superreakcyjnego (zworka w pozycji SR) lub starszych heterodyn (zworka SH1) wykrywa tylko sygnały modulowane AM.
