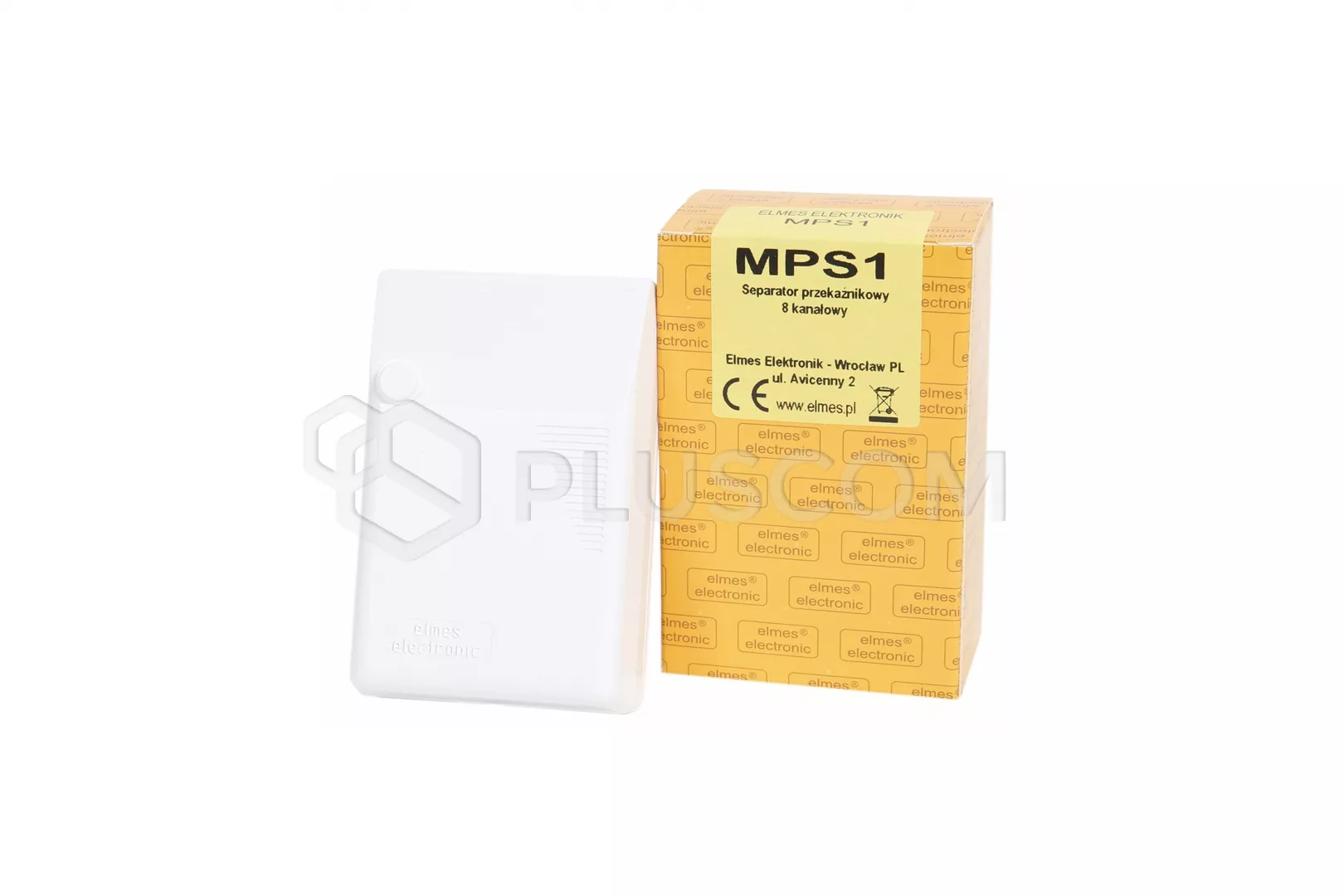

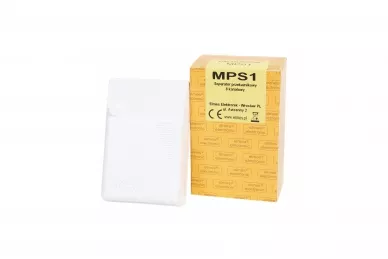

Elmes MPS1 Separator przekaźnikowy ośmiokanałowy

Elmes MPS1 Separator przekaźnikowy ośmiokanałowy

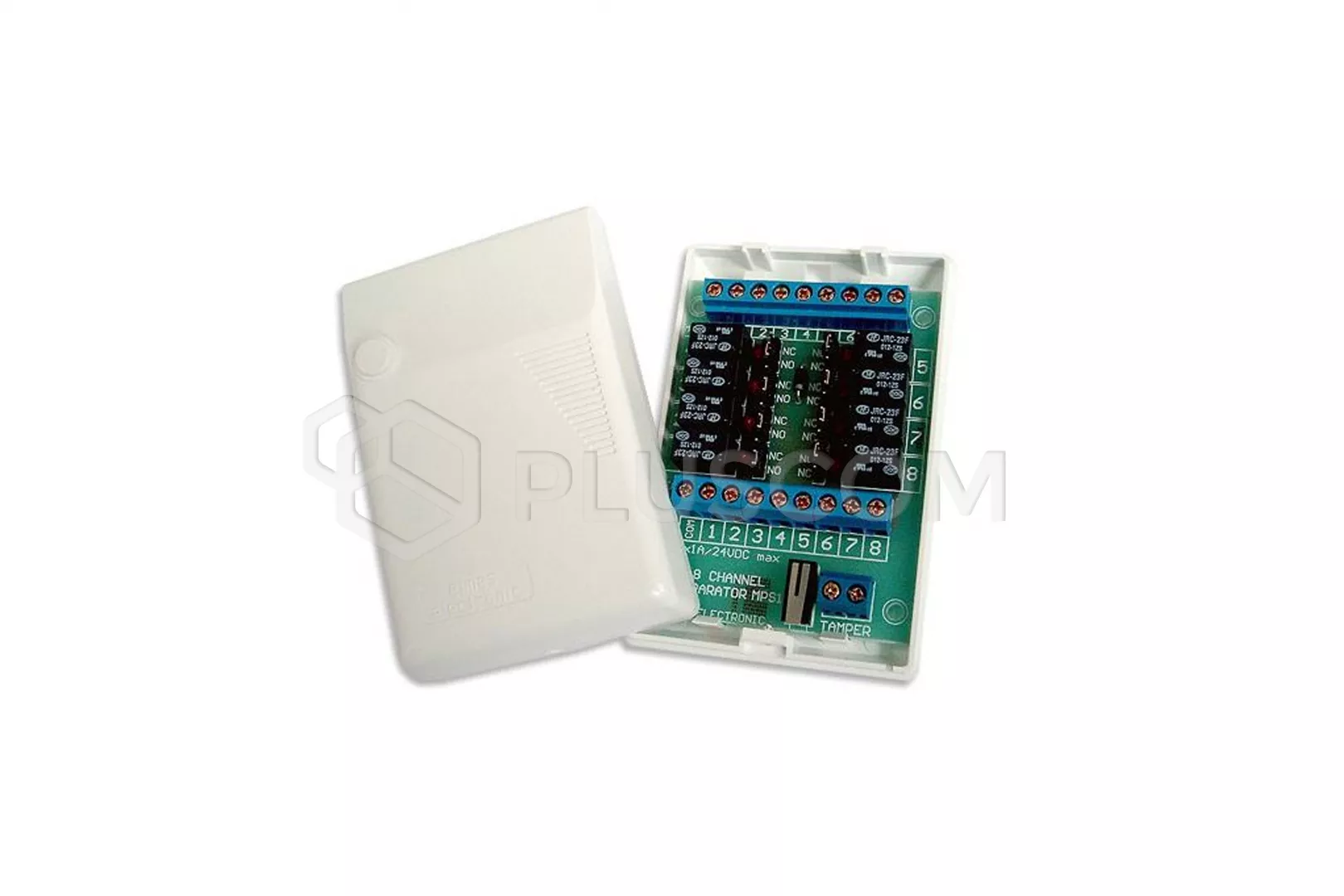

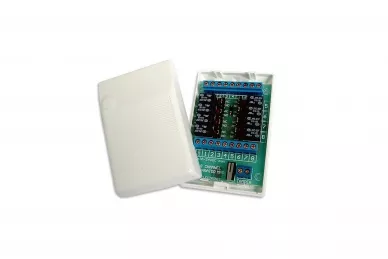

Separator przekaźnikowy przeznaczony jest do przełączania sygnałów pochodzących z maksimum ośmiu urządzeń zewnętrznych, na przykład z kamer wideo. Zbudowany jest z przekaźników elektromagnetycznych, których załączenie następuje po zwarciu wejść sterujących do +12VDC.
Osiem wyjść przekaźnikowych separatora, posiadających możliwość wyboru trybu pracy NO lub NC, wyprowadzonych jest na listwę przyłączeniową z jednym zaciskiem wspólnym COM. Załączenie każdego przekaźnika sygnalizowane jest świeceniem umieszczonej przy nim diody LED. Przekaźniki posiadają diody zabezpieczające przed przepięciami, a układ zabezpieczony jest przed uszkodzeniem w przypadku odwrotnego włączenia napięcia zasilającego.

Moduł wyposażony jest we włącznik antysabotażowy otwarcia obudowy TAMPER. Wyboru trybu pracy wyjść przekaźnikowych NO (normalnie otwarte) lub NC (normalnie zamknięte) dokonuje się zworkami. Urządzenie może być stosowane w szerokim zakresie temperatur otoczenia, a stosowanie modułu na zewnątrz wymaga zabezpieczenia przed wpływem warunków atmosferycznych.

Cechy MPS1

• przeznaczony jest do galwanicznej separacji sygnałów sterujących urządzeniami zewnętrznymi jak kamery, zamki, sygnalizatory, itp.
• 8 kanałów, dioda LED w każdym kanale sygnalizująca załączenie
• tryb NO lub NC każdego wyjścia przekaźnikowego
• zabezpieczenie otwarcia obudowy wyłącznikiem antysabotażowym

Przy projektowaniu instalacji z użyciem modułu MPS1 należy uwzględnić maksymalne, dopuszczalne obciążenie prądowe przekaźników wynoszące 1A/24VDC lub 0,5A/125VAC oraz maksymalny pobór prądu pobierany z wejścia „+” przy założeniu, że każdy załączony przekaźnik pobiera około 20mA.
