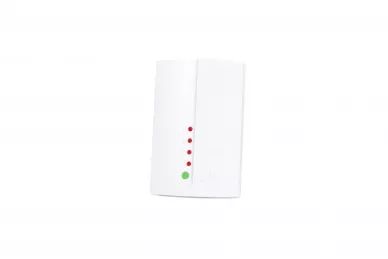

Elmes Moduł WiFi WF-1 Moduł do sterowania odbiornikami

Elmes Moduł WiFi WF-1 Moduł do sterowania odbiornikami

Moduł WF1 przeznaczony jest do sterowania odbiornikami w paśmie 434MHz za pomocą smartfonu z systemem Android. Współpracuje wyłącznie z urządzeniami z kodem zmiennym KEELOQ Elmes (nie współpracuje z odbiornikiem RP501).

Moduł posiada nadajnik radiowy i 4 wyjścia przekaźnikowe.
Sterowanie odbywa się wyłącznie w ramach lokalnej sieci Wi-Fi. Nie jest możliwe sterowanie z wykorzystaniem infrastruktury internetowej (z dowolnego miejsca na świecie).

Sposób działania
Po naciśnięciu przycisku na ekranie telefonu, do modułu WF1, za pośrednictwem sieci WiFi, zostaje wysłane polecenie przypisane do tego przycisku. Polecenie to zawiera w sobie numer pilota: (1..34) oraz numer przycisku (1..8). W reakcji na to polecenie, w zależności od numeru pilota, moduł WF1 wykonuje:

• gdy numer pilota mieści się w zakresie: 1..30 – wysyła trwającą około 1 s transmisję radiową, która odpowiada naciśnięciu jednego z ośmiu przycisków jednego z 30 pilotów
• gdy numer pilota mieści się w zakresie 31..34 - steruje przekaźnikiem o numerze odpowiednio: 1..4. W tym przypadku, gdy numer przycisku jest równy 1, przekaźnik załączy się na stałe, gdy jest równy 2 – wyłączy się, a gdy 3 – załączy się na 1,5 s

SPECYFIKACJA:

• częstotliwość: 433.92 MHz
• moc: <10mW
• 4 wyjścia przekaźnikowe, 1A/125V, typ NO lub NC
• zasilanie: 11..18V
• pobór prądu z 12V: 32mA w spoczynku, 93mA przy załączonych wszystkich przekaźnikach
• zakres temperatur pracy: od -25C do +55C
• wymiary: 96/63/28mm
