Elmes DWB100HRhet Odbiornik 2-kanałowy

83.64 PLN
68.00 PLN netto

Producent: Elmes
Kod produktu: #7076
  • 2 niezależne kanały
  • Obsługa do 104 pilotów
  • Obciążalność przekaźników: 1A
  • Szeroki zakres zasilania: AC/DC

 Dostawa:
Dostępny, wyślemy dzisiaj!
Planowane dostarczenie: 2019-04-24 Środa
Przesyłka kurierska
20.00 PLN 16.26 netto
Przesyłka kurierska pobranie
20.00 PLN 16.26 netto

Elmes DWB100HRhet Odbiornik 2-kanałowy

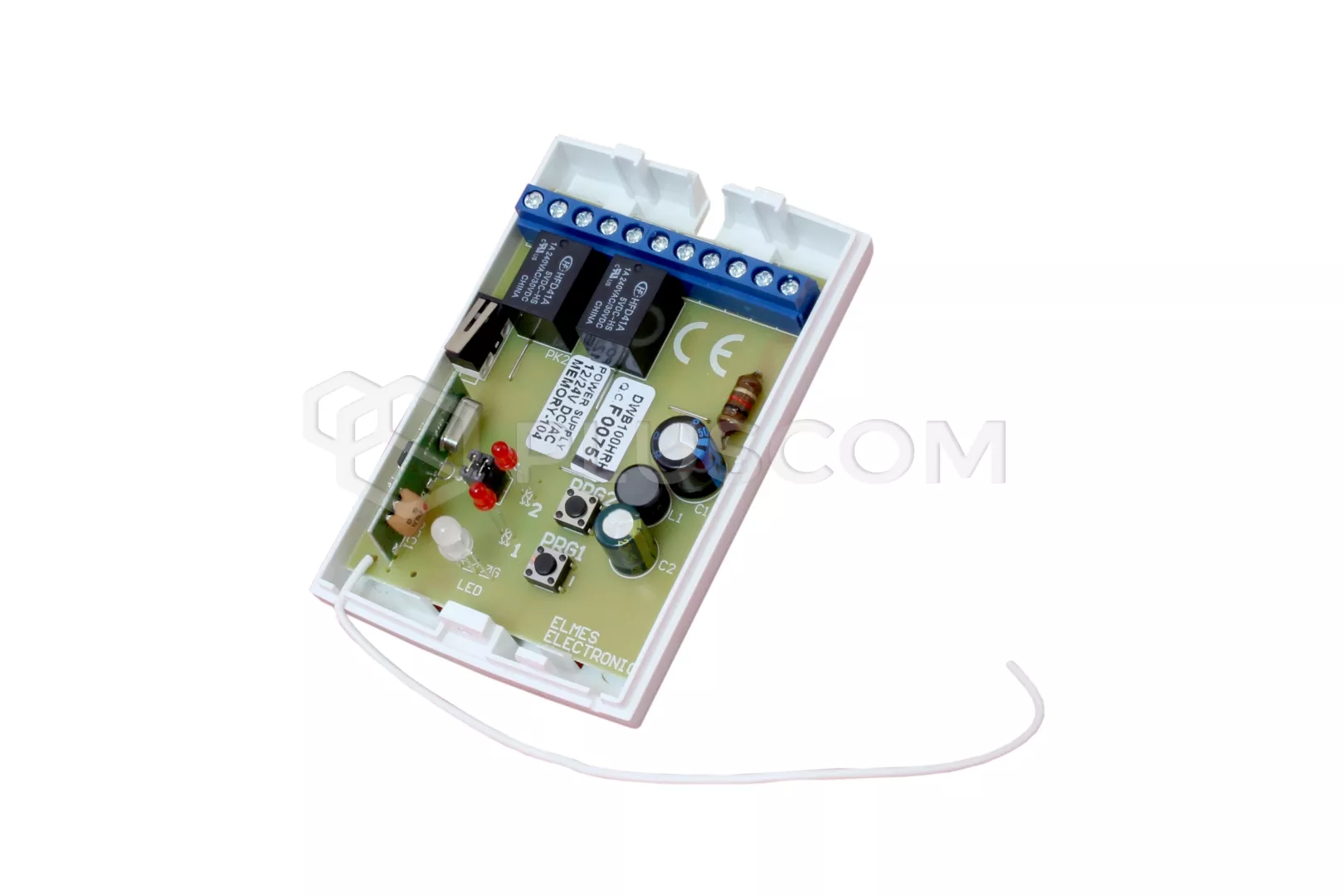

ELMES DWB100HR to dwukanałowy superheterodynowy odbiornik z przekaźnikami o obciążalności do 1A.
Elmes DWB100HRhet Odbiornik 2-kanałowy

Elmes DWB100HRhet Odbiornik 2-kanałowy


Odbiornik może współpracować z 104 pilotami. System KEELOQ gwarantuje wysokie bezpieczeństwo użytkowania. W tym systemie każde naciśnięcie przycisku pilota powoduje wygenerowanie i wysłanie nowego kodu. Odbiornik śledzi te zmiany i reaguje wyłącznie na nowy kod. Kody raz użyte nie są akceptowane. Uniemożliwia to ponowne użycie kodów przechwyconych.

Odbiornik superheterodynowy charakteryzuje się wysoką czułością oraz dużą odpornością na zakłócenia radiowe. W przypadku tego typu odbiorników możliwa jest również praca odbiorników koło siebie bez obaw o wzajemne zakłócenia.

Odbiornik posiada wyjście przekaźnikowe, za pomocą którego możemy sterować innymi urządzeniami.  Do listwy zaciskowej wyprowadzone są 3 styki przekaźnika: normalnie rozwarte (NO) i normalnie zwarte (NC) oraz jeden zacisk wspólny.

Obciążalność przekaźników do 1A, 120VAC/30VDC


Dodatkowo mamy wyjście sygnalizacyjne typu otwarty kolektor  (S) do którego możemy podłączyć zewnętrzną sygnalizację akustyczną lub optyczną. O stanie załączenia wyjścia przekaźnikowego informuje również dwukolorowa dioda LED umieszczona w obudowie odbiornika.
Jeśli zasilamy odbiornik napięciem zmiennym, nie wolno podłączać sygnalizatora.

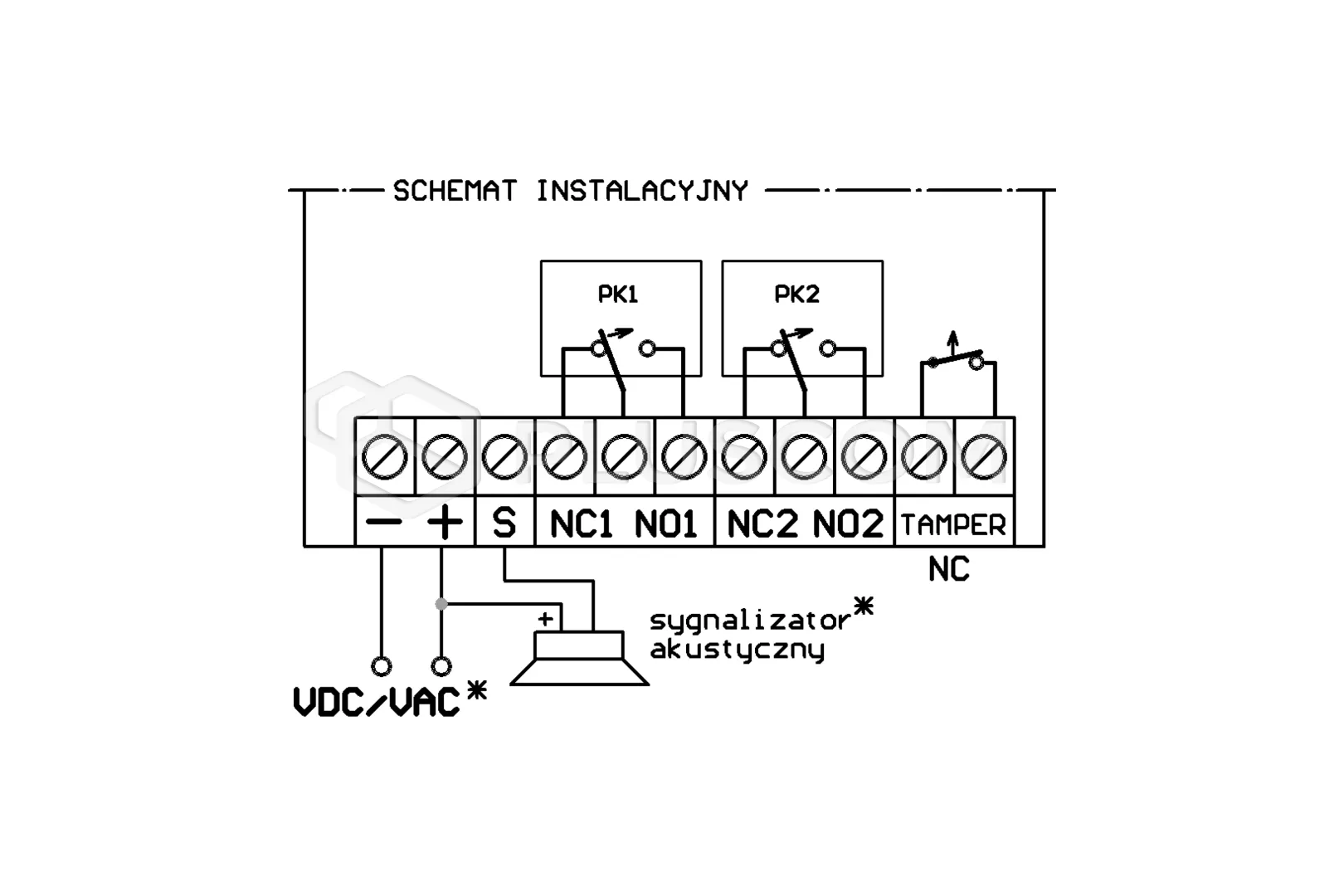

Schemat wyjść:

Schemat wyjść:


TRYBY PRACY:
  • po naciśnięciu przycisku pilota wyjście załączy się na określony wcześniej zaprogramowany czas, kolejne naciśnięcie w czasie gdy wyjście jest załączone przedłuża czas załączenia
  • wyjście może być załączone tak długo jak pozostaje naciśnięty przycisk pilota
  • naciśnięcie przycisku nr 1 pilota załącza wyjście a przycisku nr 2 wyłącza
  • kolejne naciśnięcia przycisku pilota na przemian włączają i wyłączają wyjście

PARAMETRY TECHNICZNE:

  • częstotliwość pracy: 433,92 MHz
  • system kodu zmiennego KEELOQ®. firmy Microchip Corp. USA
  • pamięć pilotów: 104
  • szeroki zakres zasilania: DC 10-40V AC 19.5-29V
  • temperatura pracy: -20°C...+ 40°C
  • obciążalność wyjścia przekaźnikowego: 1A, 120VAC/30VDC
  • tryby pracy wyjścia:
    • monostabilny: czas załączenia wyjścia: od 0,25 s do 4 godzin
    • bistabilny: włącz – wyłącz
  • wyjście S (1A/60V) typu "otwarty kolektor"
  • wyjście antysabotażowe sygnalizacji otwarcia obudowy, typu NC
    (zwarte przy zamkniętej obudowie), stosowane w systemach alarmowych


Elmes DWB100HRhet Odbiornik 2-kanałowy

Elmes DWB100HRhet Odbiornik 2-kanałowy

Odbiornik nie zawiera w zestawie pilota:


Specyfikacja techniczna
Częstotliwość pracy: 433,92MHz
Zasięg: 100m
Ilość obsługiwanych pilotów: 104
Ilość kanałów: 2
Wyjście przekaźnikowe:
2 x (NC, NO)
Obciążalność przekaźnika: 1A, 120VAC/30VDC
Zabezpieczenie antysabotażowe: Tak
Zasilanie: 40V DC - 29V AC
Wymiary: 96 x 63 x 28mm
Warunki pracy: -20 ... +40°C
