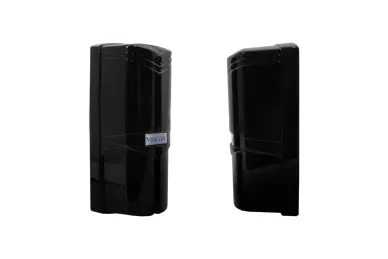

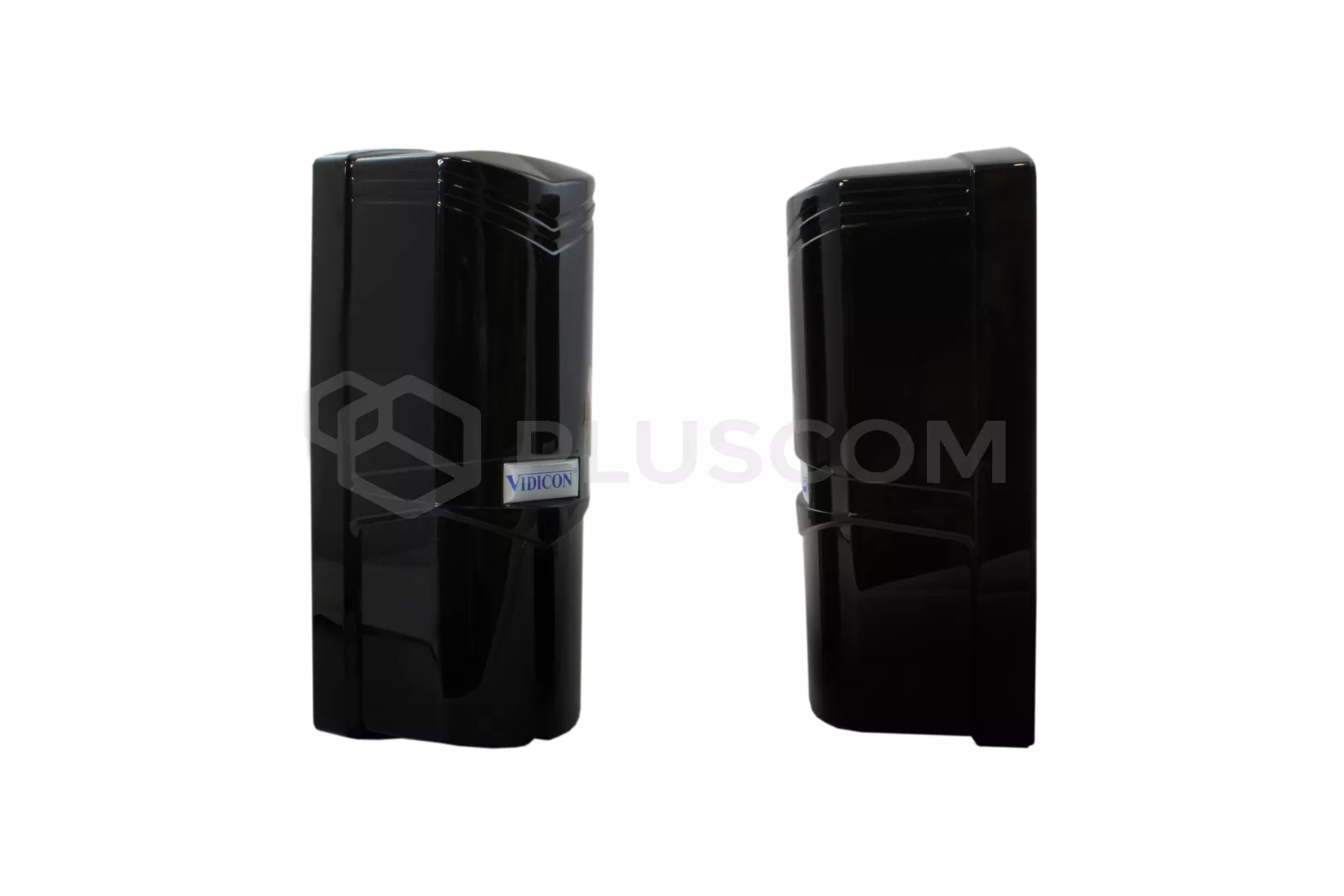

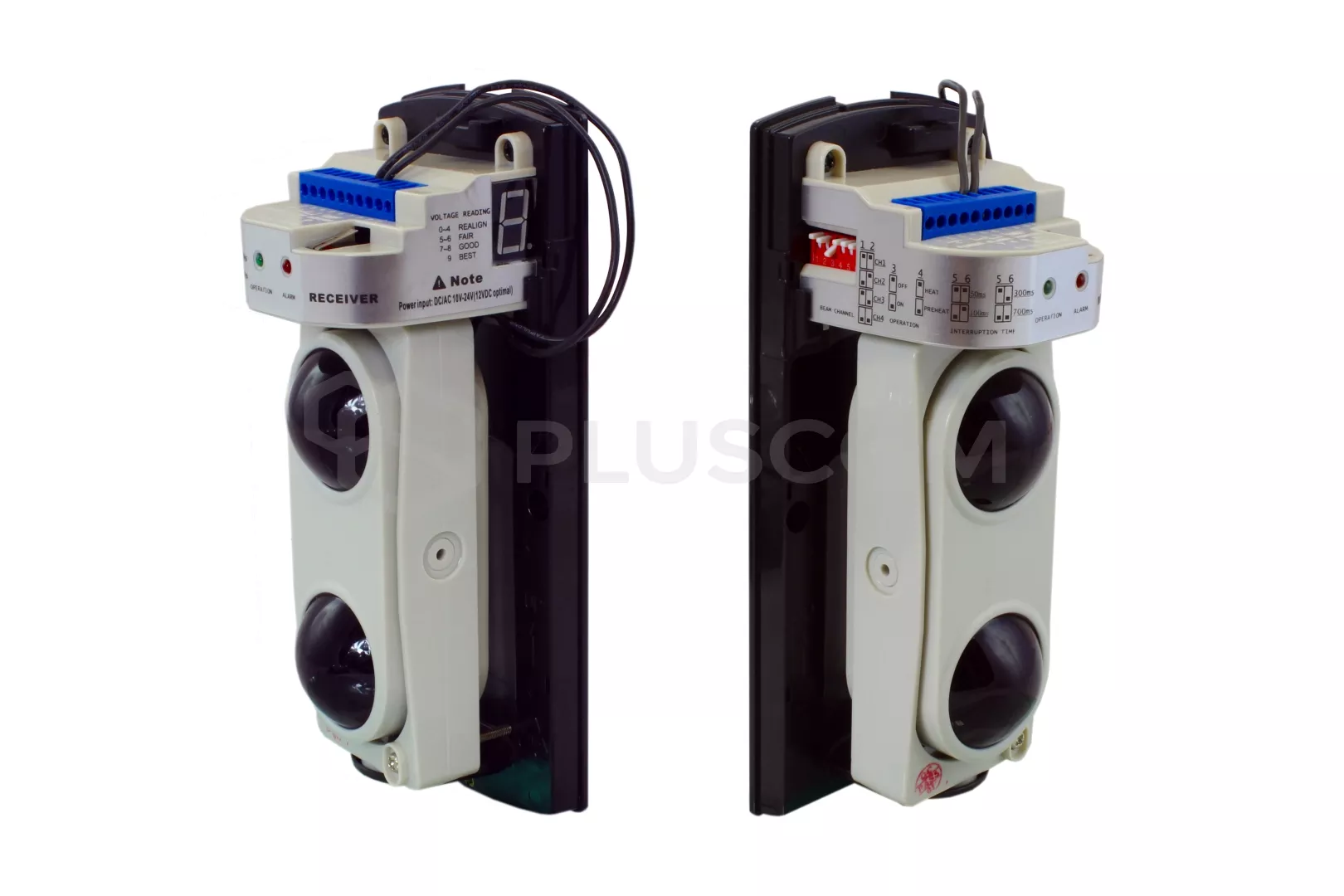

VIDD 100 Infrarotschranke

VIDD 100 DUAL Dualer fotoelektrischer Infrarot-Strahlendetektor

VIDD 100 Infrarot-Strahlendetektor verwendet zwei Infrarotstrahlen. Ein Alarm ertönt, wenn die beiden Strahlen unterbrochen werden. Dadurch werden Fehlalarme reduziert, die durch kleine Tiere, Vögel oder herabfallende Blätter verursacht werden könnten.

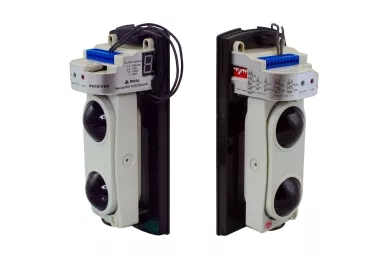

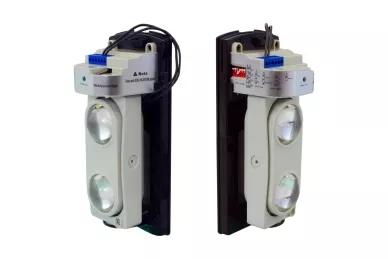

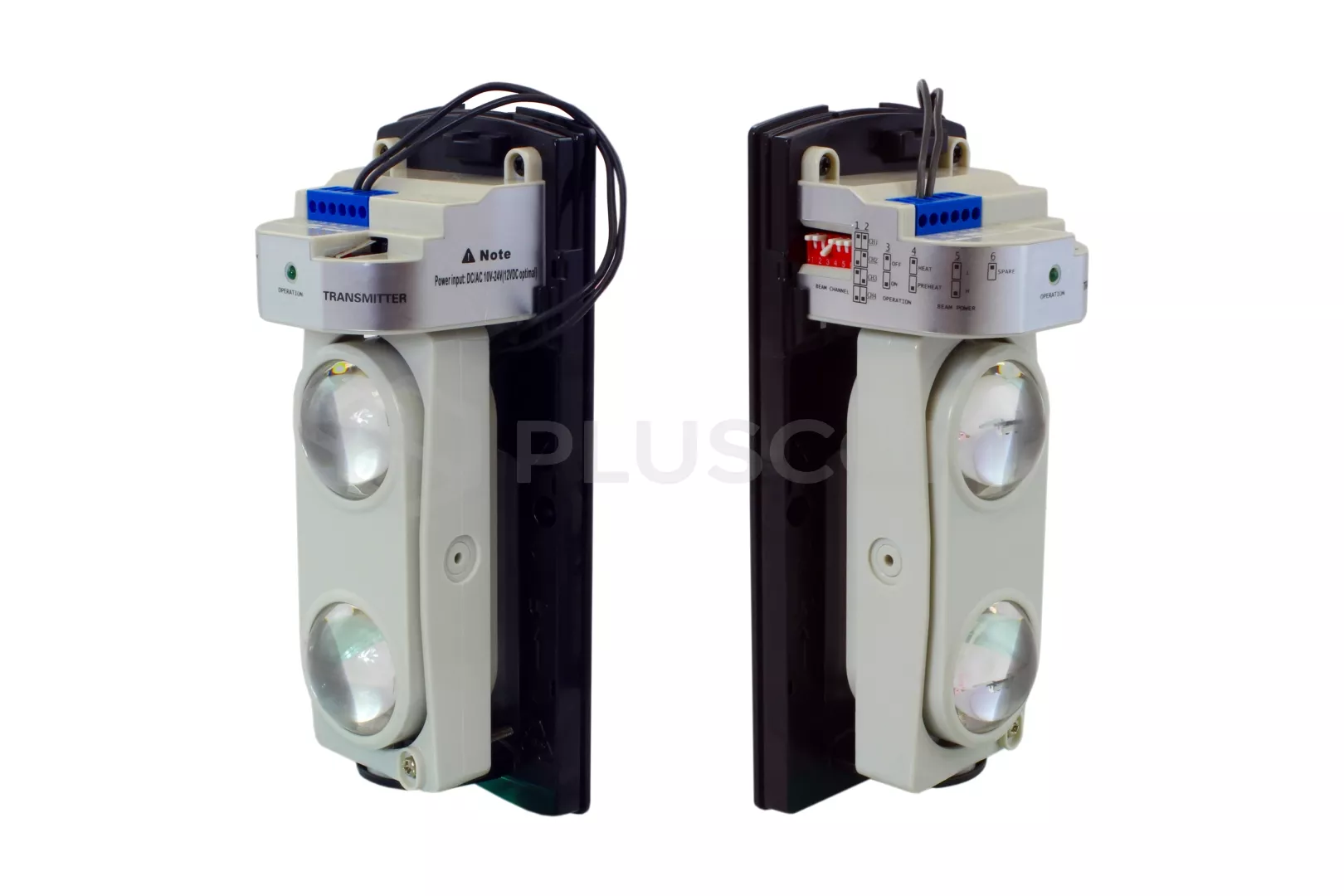

Die Kalibrierung von Sender und Empfänger wird durch eine Kollimationsöffnung und eine LED-Anzeige für die Stärke des empfangenen Signals erleichtert. Die Justierung ist horizontal 120° (+/-20°) und vertikal 10° (+/-5°) möglich.

Die Barrieren sind einstellbar:

• einer von vier Betriebskanälen
• die Unterbrechungszeit

• die Alarmzeit

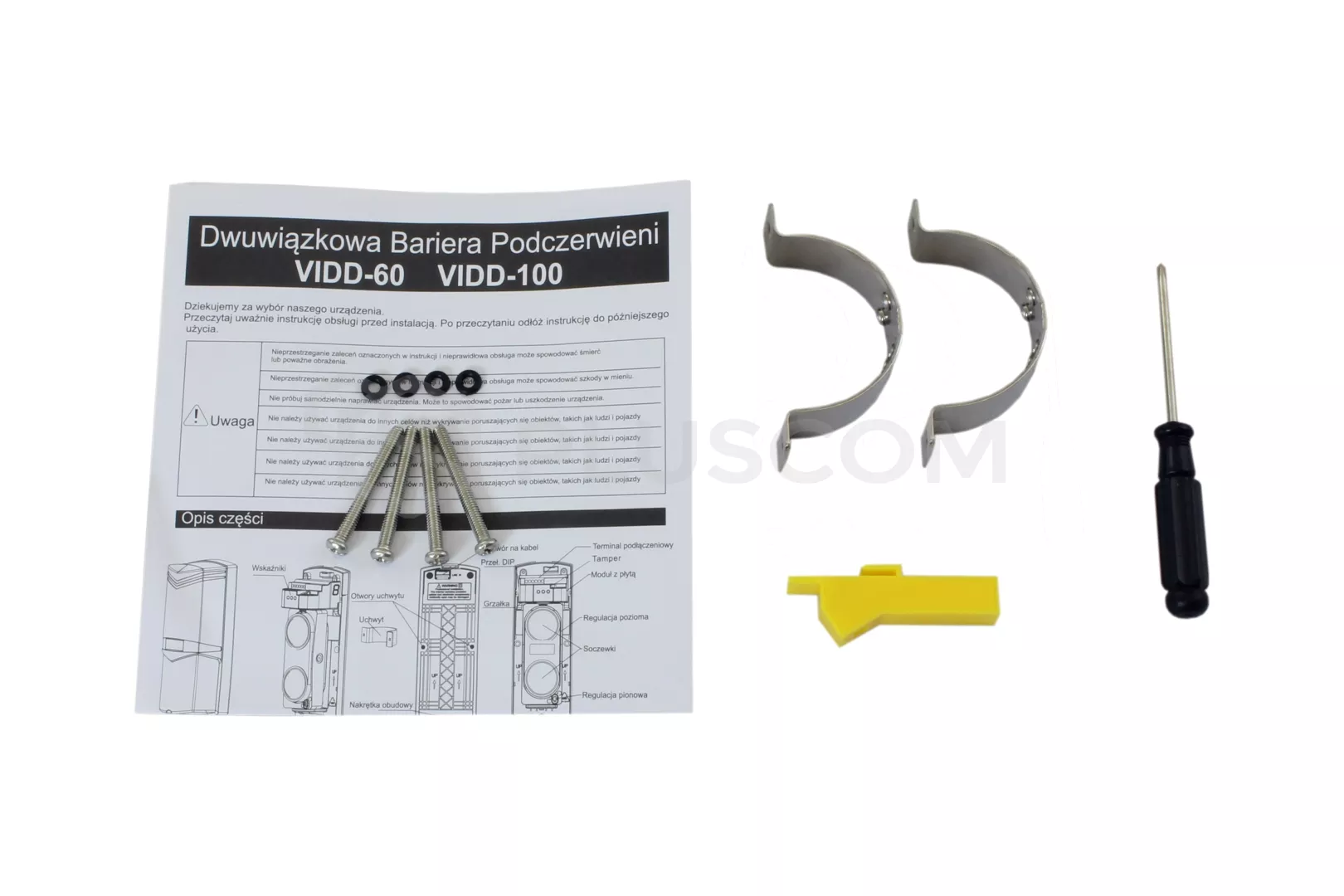

INBEGRIFFEN:

• Infrarotsperre: Sender, Empfänger
• Montagehalterungen
• Befestigungsschrauben


SPEZIFIKATIONEN:

• Reichweite im Freien: 100m
• Reichweite innen: 200 m
• Anzahl der Strahlen: 2
• Erkennungsmethode: gleichzeitiger Schnittpunkt aller Strahlen
• Strahlungsquelle: Infrarot
• Ansprechzeit: 50 ÷ 250ms
• Alarmausgang: Relaisausgang: NO/NC. Belastbarkeit des Ausgangs: AC/DC 30[V], 0,5[A].
• Stromversorgung: DC 12 - 24V, AC 11 - 18V
• Maximale Stromaufnahme: TX 13mA, RX 40mA
• Heizung: TX 150mA, RX 150mA
• Betriebstemperatur und Luftfeuchtigkeit: -25°C...70°C, 5%...95%
• Sabotageausgang: NC
• Frequenz: 4 Betriebskanäle
