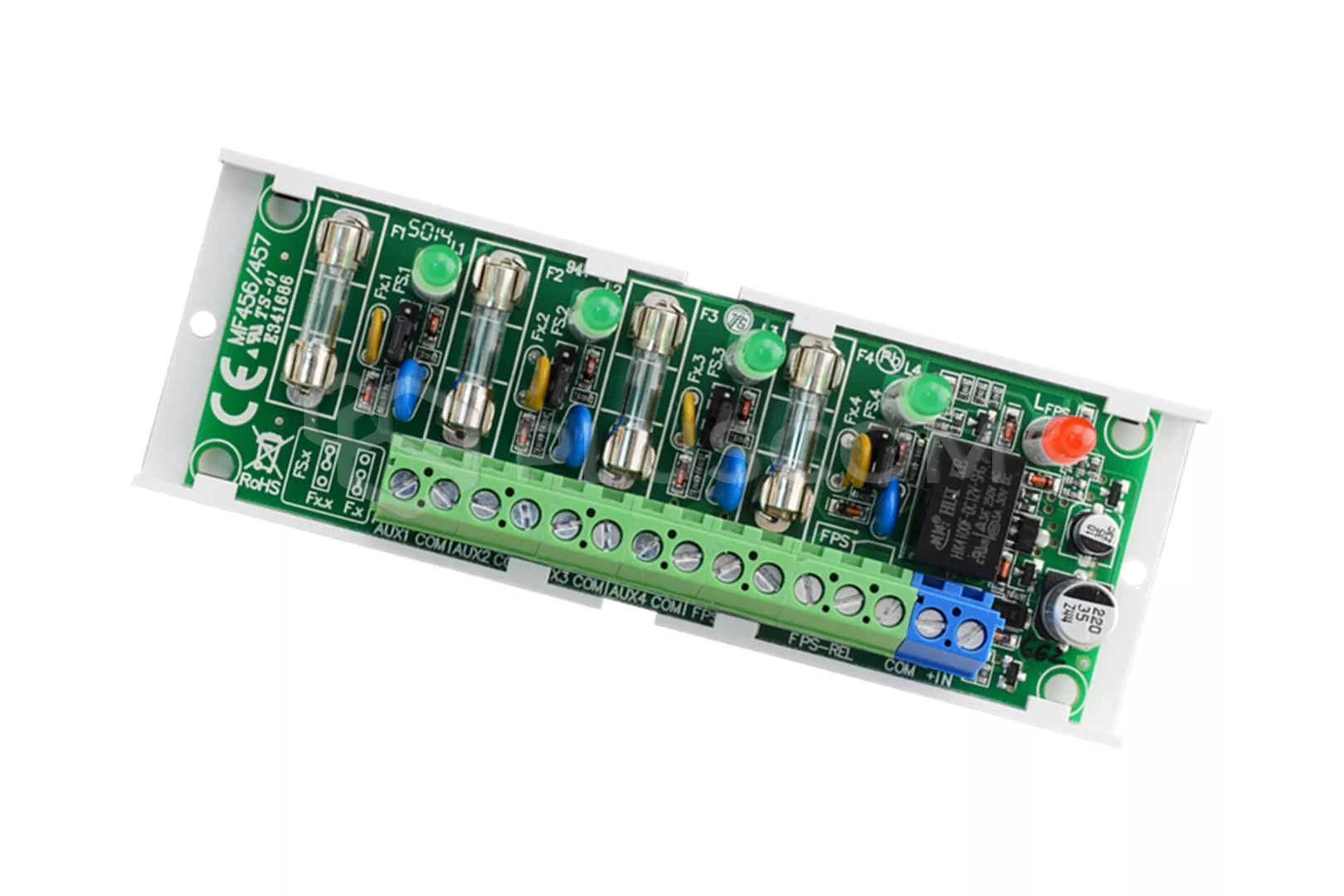

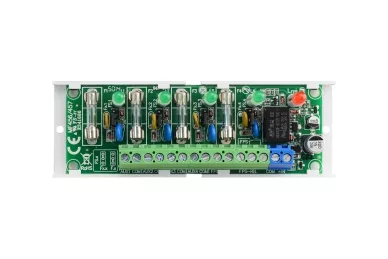

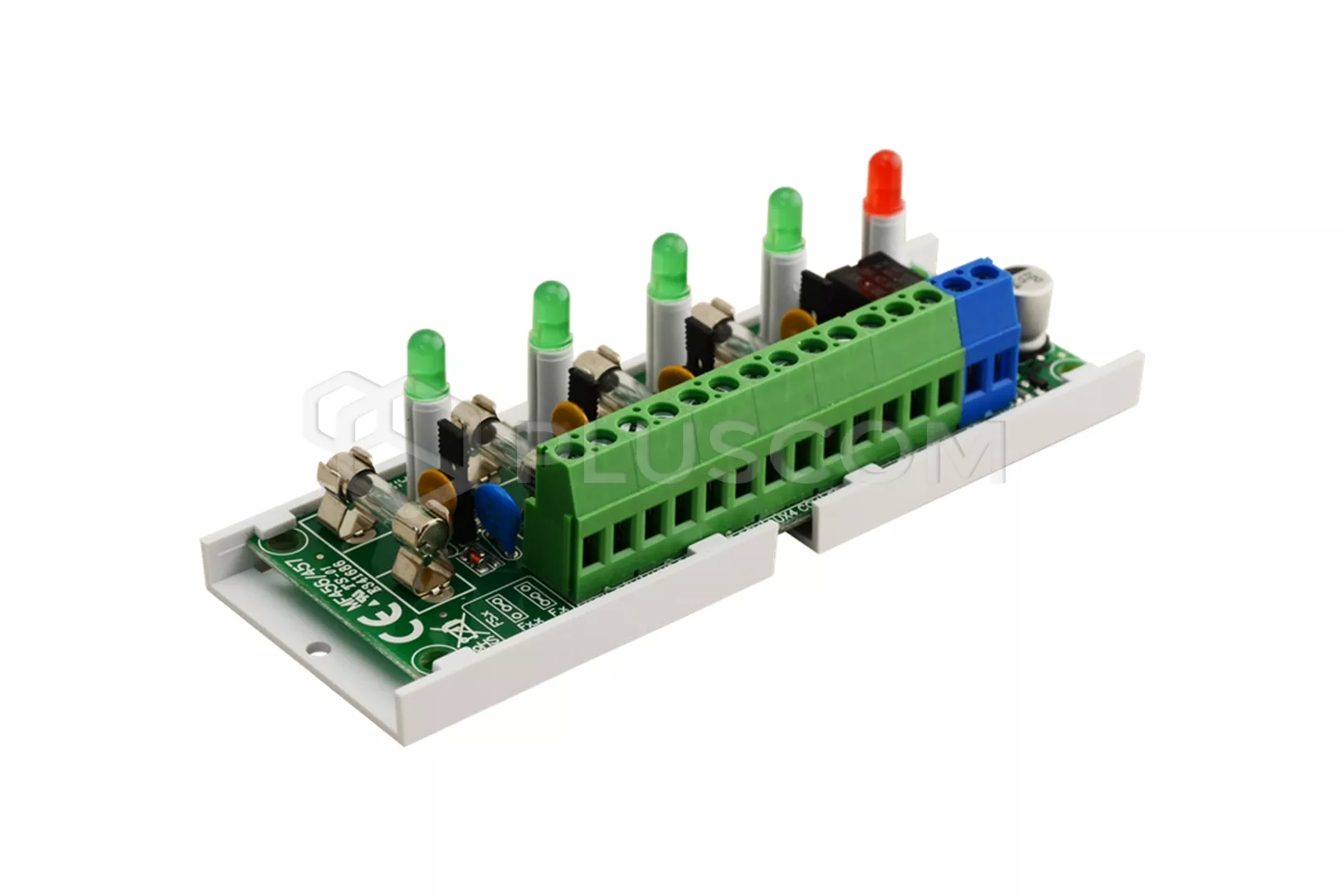

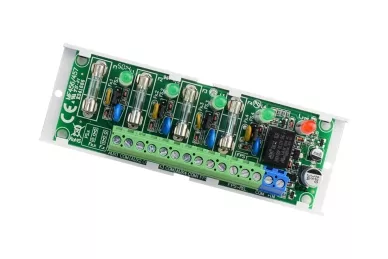

Sicherung Modul Pulsar AWZ588 4x0.5A

Pulsar AWZ588 - Sicherungsmodul, Stromverteiler

Das Modul ermöglicht die Verteilung der Stromversorgung in Niederspannungsanlagen, die eine Spannung von 10V÷30V DC oder 10V÷24V AC benötigen. Es hat einen IN-Eingang für den Anschluss der Stromversorgung und vier unabhängig abgesicherte Ausgänge. Die Stromversorgungsausgänge sind mit 0,5A-Sicherungen oder 0,5A-Polymersicherungen abgesichert. Darüber hinaus ist jeder Ausgang mit einem Veristorschutz ausgestattet. Das Modul verfügt über einen technischen Ausgang FPS, der einen Sicherungsausfall oder einen Ausfall der AC/DC-Stromversorgung anzeigt.

Sicherung Modul Pulsar AWZ588 4x0.5A

• SCP-Kurzschlussschutz
• Überlast OLP
• Überspannung


Sicherung Modul Pulsar AWZ588 4x0.5A

• Versorgungsspannungsbereich: 10-30VDC / 10-24VAC
• Ausgangsspannung: Uaux = Uin (kompatibel mit der Versorgungsspannung)
• Stromaufnahme:

• • 15mA-42mA 10-30V DC
  • 37mA-42mA 10-24V AC

• Anzahl der Stromeingänge: 1 (IN-Klemmen)- Kabel 2,5mm2 max.
• Anzahl der Ausgänge: 4 (AUX-Klemmen)- Kabel 2,5mm2 max.
• Sicherungen: 4x F 0,5A-Sicherung oder PTC 0,5A-Sicherung (1A-Sicherungen können eingebaut werden, nicht mitgeliefert)
• Betriebstemperatur: -10°C..+50°C
• Abmessungen: 125x43x32mm
• Gewicht: 0.10kg

Sicherung Modul Pulsar AWZ588 4x0.5A

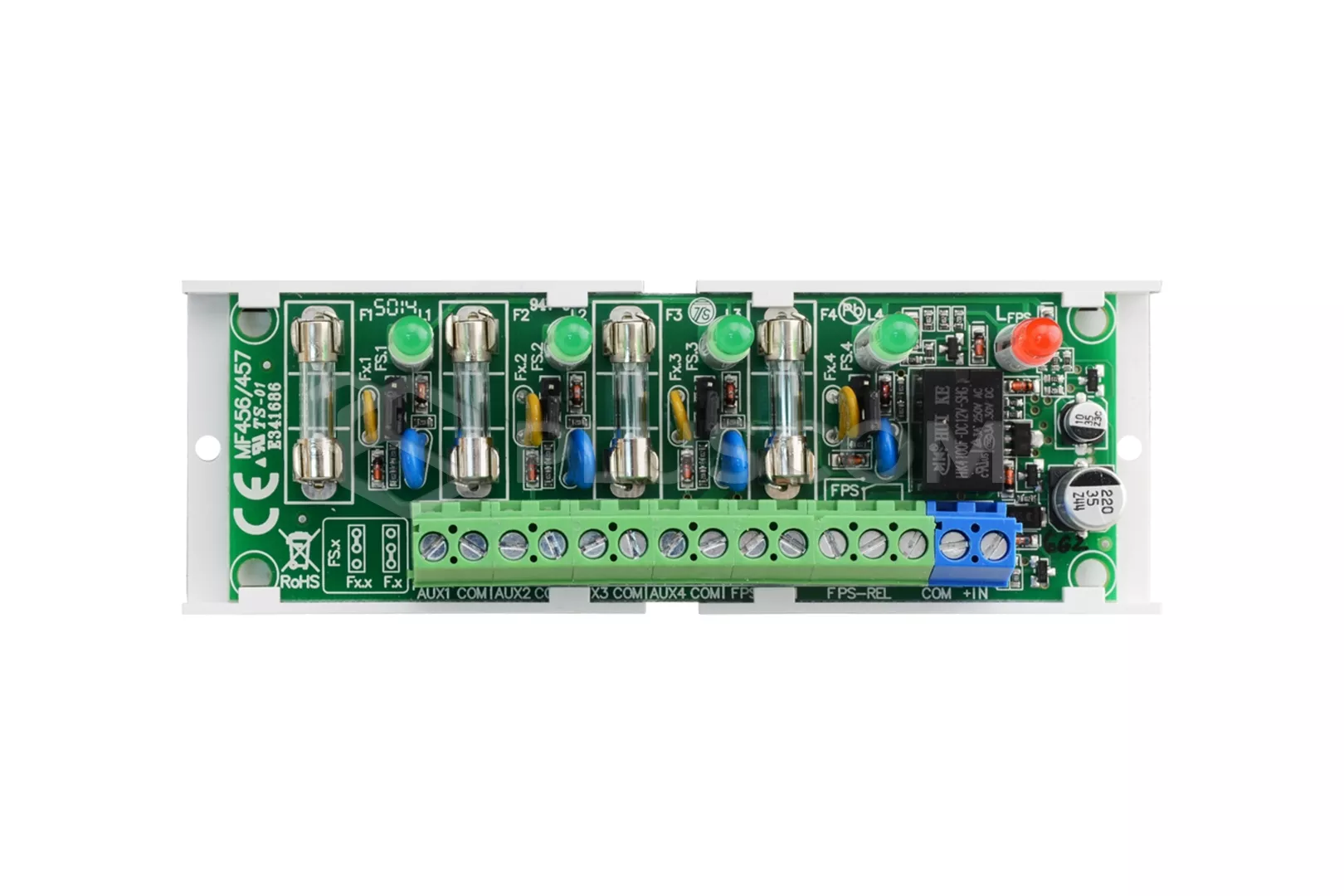

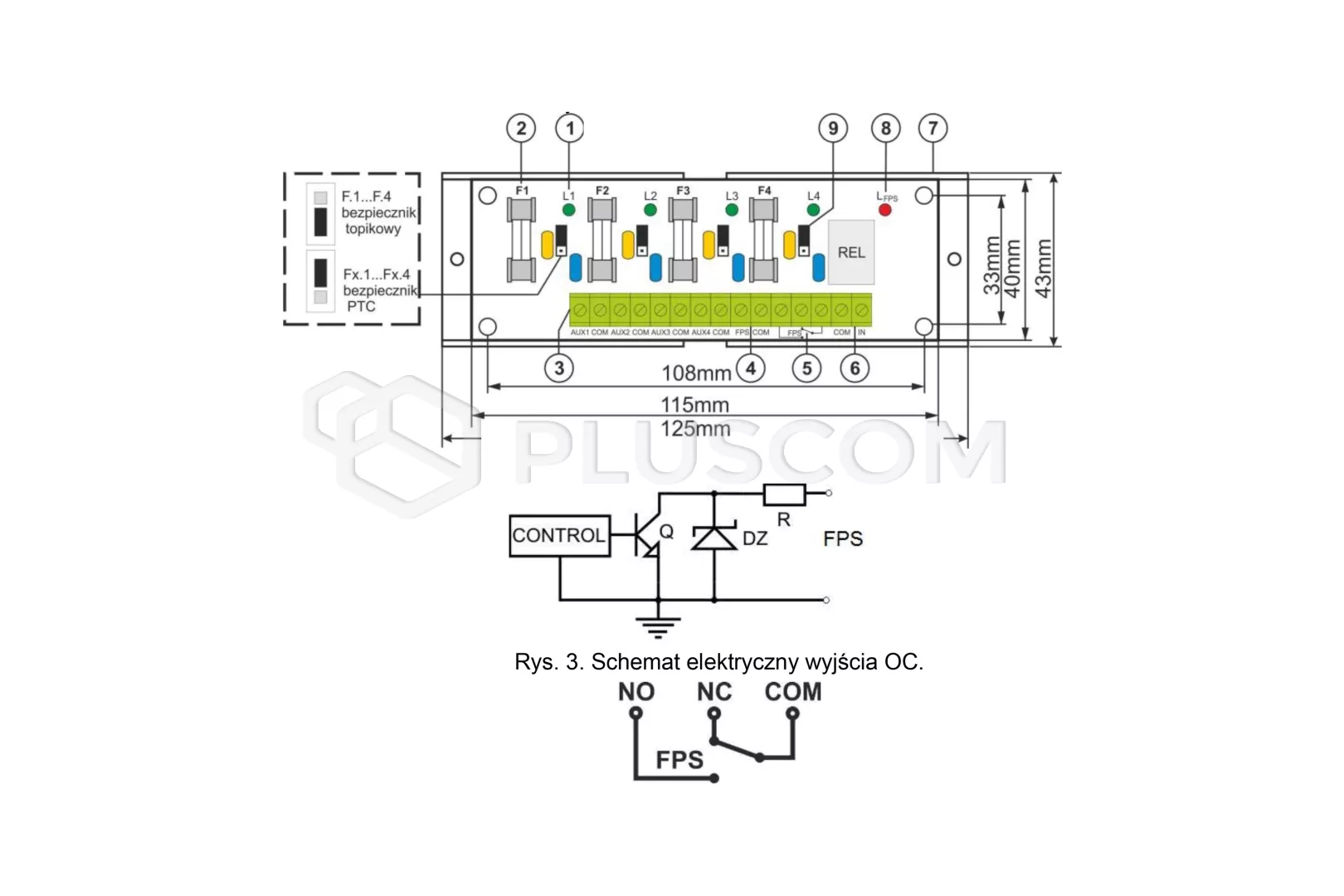

MODUL-BESCHREIBUNG: L1-L4 grüne LEDs F1-F4 Sicherungen in AUX-Stromkreisen (+) AUX1-AUX4 unabhängig abgesicherte Ausgänge, gemeinsame COM-Klemme (-) FPS Technischer Fehlerausgang Typ OV FPS Technischer Störungsausgang, Relais IN, COM - Leistungseingang des Moduls Montageleiste LFPS (rot) Fehleranzeige-LED Jumper für Sicherung/PTC-Auswahl
