SCOT EL-1200SL2 Elektromagnetischer Schalter
Elektromagnetischer Jumper mit Lastkapazität: 540kg
Energieversorgung: DC 12V / 24V
Stromstärke: 600mA / 300mA
Relais-Ausgang: YES, NO/NC
Informations-LEDJA
Einbauort: im Innenbereich
SCOT EL-1200SL2 Elektromagnetischer Jumper (540kg)
Die elektromagnetischen Steckbrücken sind
in Zugangskontrollsystemen verwendet können austauschbar mit elektrischen Umkehröffnern verwendet werden. Sie können in Evakuierungssystemen verwendet werden, bei denen die Tür im Falle eines Stromausfalls geöffnet (entriegelt) werden muss.
Ihr
entscheidender Vorteil gegenüber reversiblen elektrischen Türöffnern
ist das Fehlen von mechanische
bewegliche Teile die geschmiert, gepflegt oder gewartet werden müssen. Selbst wenn die Tür häufig geöffnet wird, tritt praktisch kein mechanischer Verschleiß auf.
Der Schließer ist

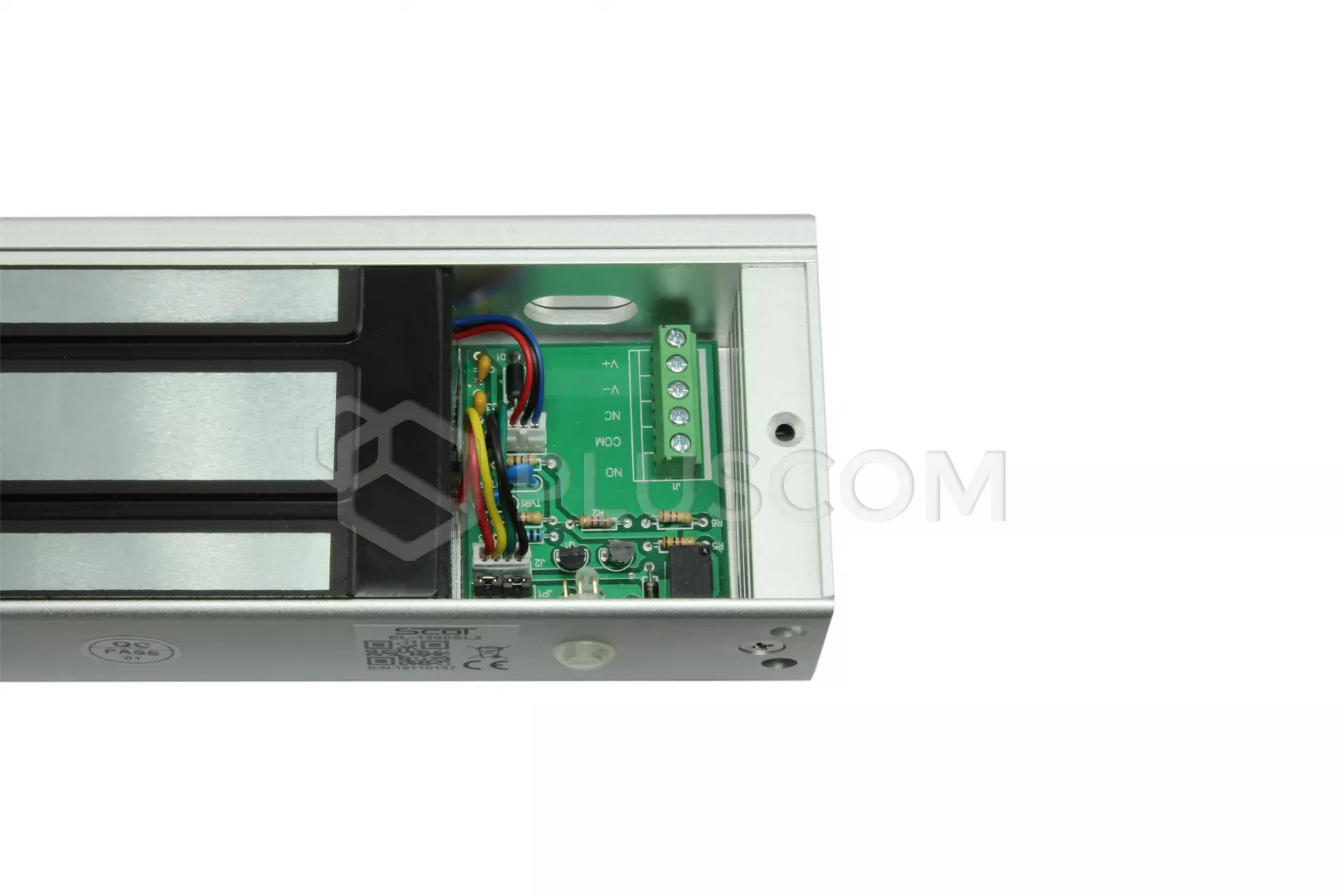

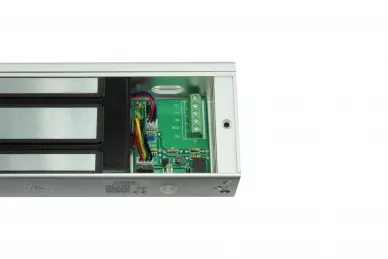

mit einem NO/NC-Relais ausgestattetausgestattet, das in einem Zugangskontrollsystem verwendet werden kann, um den Zustand des Schlosses anzuzeigen. Dies ermöglicht die Übertragung von Informationen des Typs "offen/geschlossen" an das Alarmsystem, um den Status der Tür anzuzeigen. Eine zweifarbige LED auf dem Jumpergehäuse zeigt den Status des Eingangs an:
- wenn die Tür geschlossen ist, leuchtet die LED grün
- wenn die Tür offen oder nicht ganz geschlossen ist, leuchtet die LED rot
- wenn die Spule nicht erregt ist - die LED ist aus
FUNKTIONSPRINZIP

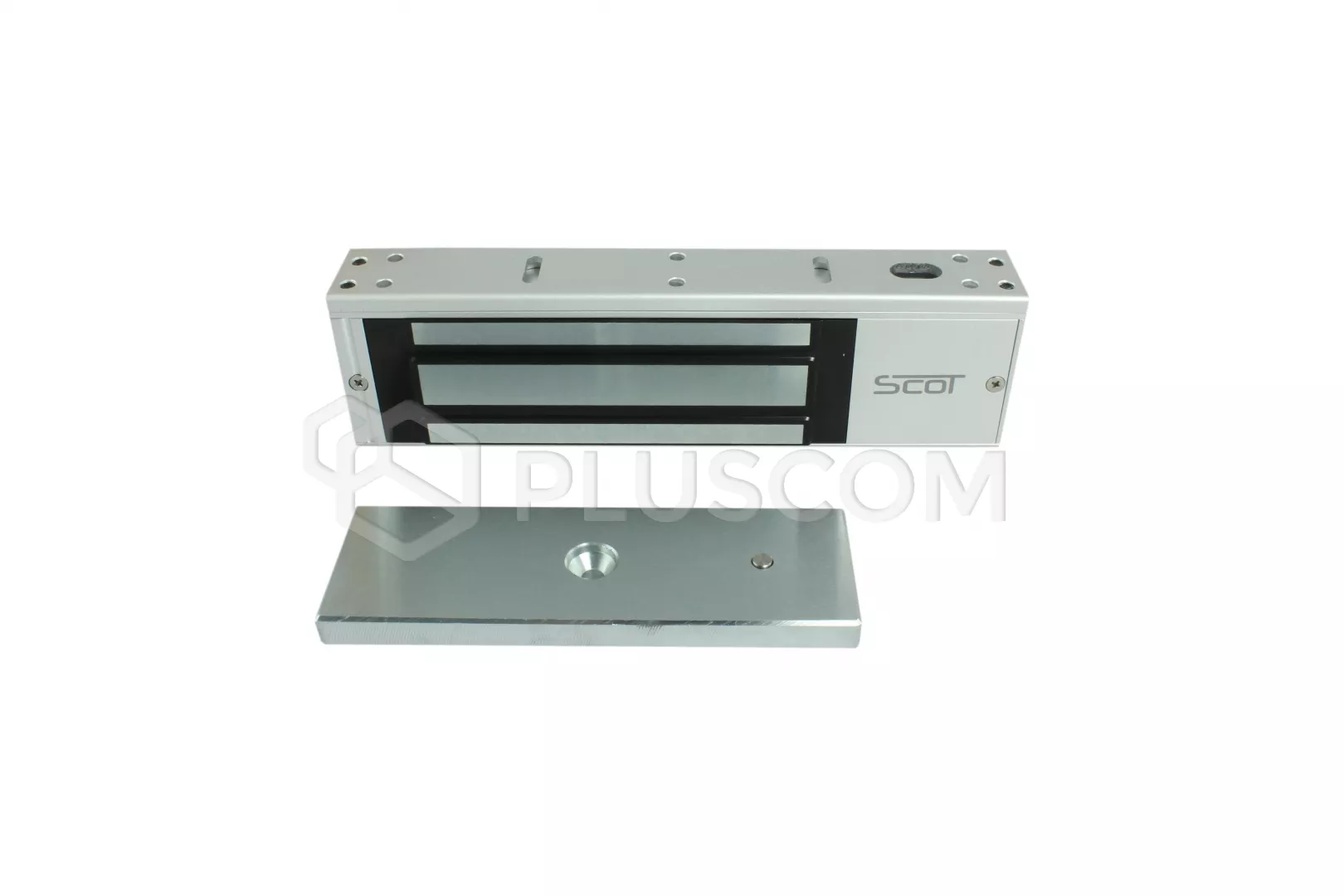

Das System basiert auf einem Elektromagneten, der am Türrahmen montiert ist und eine Metallplatte auf dem Türblatt anzieht.
Der Elektromagnet kann einem Druck von bis zu 540 kg standhalten.
Damit die Tür verriegelt werden kann, muss an den Klemmen Spannung anliegen.
Der Elektromagnet wird standardmäßig am Türrahmen montiert. Die Metallplatte wird mit dem Türblatt verschraubt.
