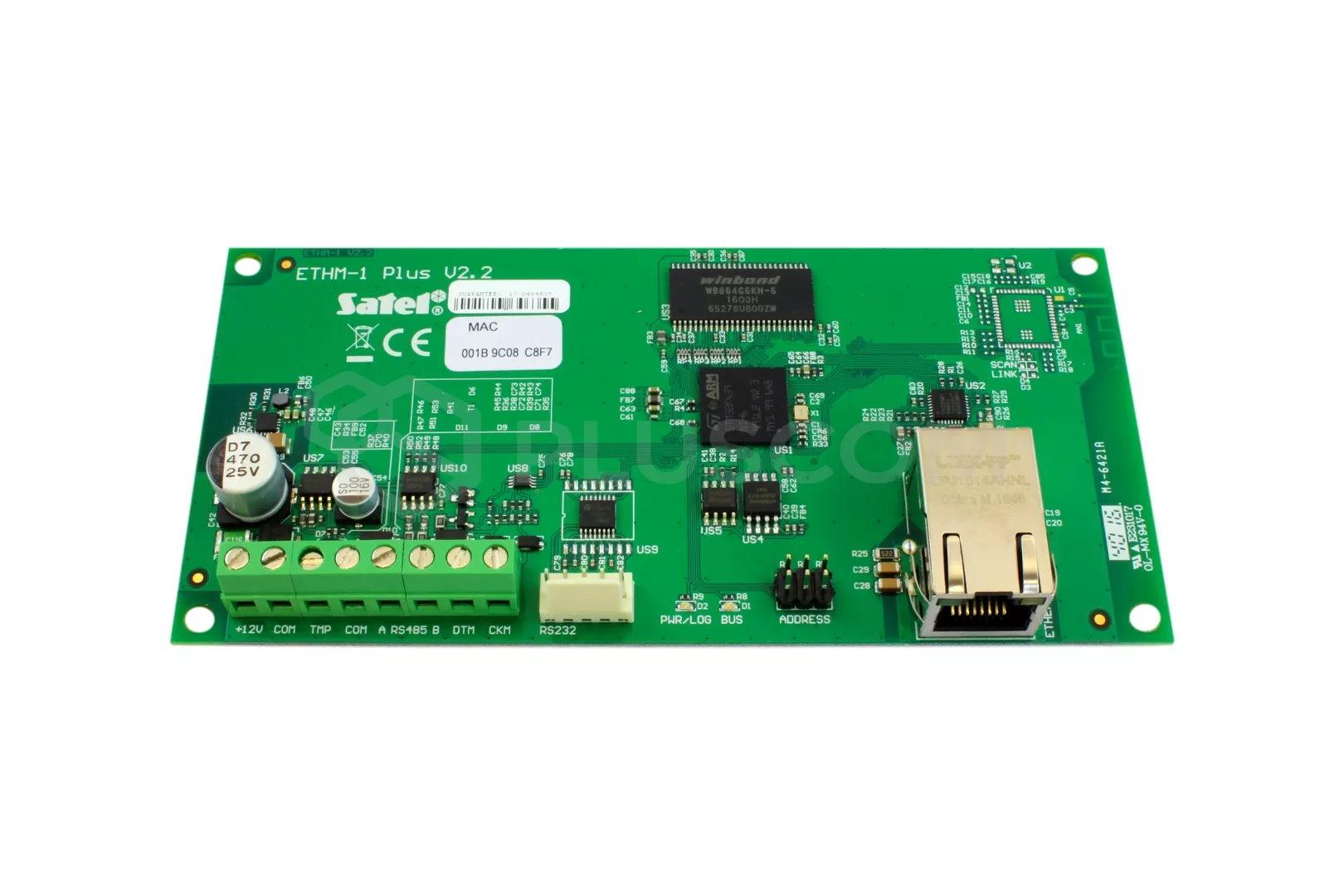

Satel ETHM-1 Plus TCP/IP-Kommunikationsmodul für Zentralen INTEGRA

Ethernet-Modul ETHM-1 Plus ist ein TCP/IP-Server.

Ermöglicht es Ihnen, die Zentralen der Serien INTEGRA, INTEGRA Plus und VERSA über Ethernet zu bedienen.

Die Datenübertragung über das Netzwerk wird mit einem fortschrittlichen Algorithmus verschlüsselt, der auf einem 192-Bit-Schlüssel basiert.

Die Zentralen können sein über Ethernet bedient werden überComputer oder Mobiltelefon.

Im Falle eines Computers kann das Bedienfeld über das DLOADX-Serviceprogramm, das GUARDX-Administratorprogramm und über einen Internetbrowser, der JAVA-Anwendungen unterstützt, bedient werden.

• TCP/IP-Überwachung
• Programmierung über DLODX
• Überwachung des INTEGRA-Systems mit GUARDX
• Bedienung des INTEGRA-Systems aus der Ebene des WWW-Browsers
• Bedienung des Systems vom Mobiltelefon aus mit Hilfe der Applikationen MobileKPD-2 und MobileKPD-2 Pro
• Kodierung der Datenübertragung
• Möglichkeit der Benachrichtigung über Ereignisse per E-Mail
  (nur INTEGRA Plus)
• Unterstützung der automatischen DHCP-Adresskonfiguration
• offenes Protokoll für die Integration mit anderen Systemen über den TCP/IP-Kanal


Satel ETHM-1 Plus TCP/IP-Kommunikationsmodul für Zentralen INTEGRA

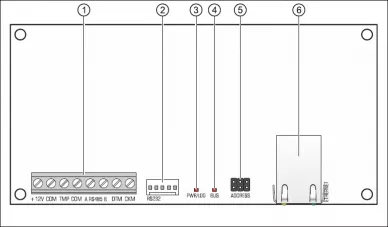

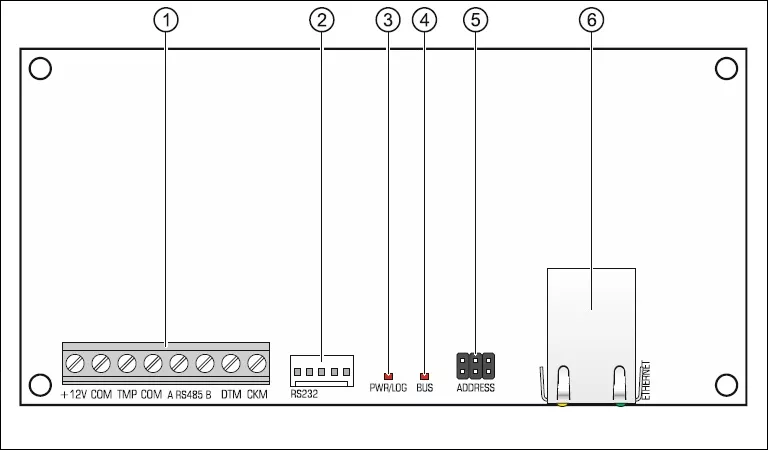

Erläuterung der Abbildung:

1. RS-232-Port - ermöglicht den Anschluss des Moduls an den RS-232-Port der Zentrale, um seinen Betrieb über Ethernet mit Hilfe des Programms DLOADX zu ermöglichen. Außerdem ermöglicht er den Austausch der Modulsoftware. Schließen Sie den Port an den Computer mit demselben Kabel an, das für die Programmierung über den ComputerINTEGRA verwendet wird, und starten Sie das Programm EthmFlash.
2. LED PWR/LOG - konstantes Leuchten signalisiert das Vorhandensein der Stromversorgung; das Blinken der LED zeigt an, dass sich der Benutzer beim Server anmeldet.
3. LED BUS ACT - das Blinken der LED zeigt den Kommunikationsprozess mit dem Modul an.
4. ADR-Pins zur Einstellung der Moduladresse (siehe MODULE ADDRESSING).
5. RJ-45-Buchse - dient zum Anschluss des Ethernet-Netzwerkkabels an das Modul. Verwenden Sie ein Kabel, das mit dem für den Anschluss des Computers an das Netzwerk verwendeten identisch ist. Die grüne zeigt die Verbindung zum Netzwerk und die Übertragung an, die gelbe zeigt die Übertragungsgeschwindigkeit des Netzwerks an (10Mb/100Mb).

Beschreibung des Anschlusses:

• +12V - Eingang der Versorgungsspannung;
• COM - Masse;
• TMP - Eingang für den Sabotagekreis des Moduls (NC) - für den Anschluss des Sabotagekontakts des Gehäuses; wenn er nicht verwendet wird, sollte er mit Masse kurzgeschlossen werden;
• A_RS485_B - RS-485-Anschlussklemmen (nicht verwendet);
• DATA, CLK - Kommunikationsbus - für den Anschluss des Moduls an den Tastenfeldbus der Zentrale.

Montage

Das Modul sollte in geschlossenen Räumen mit normaler Luftfeuchtigkeit installiert werden. Moduł może być montowany w obudowie plastikowej:

Satel OPU-1A Expandergehäuse

12.65 EUR

 In den Warenkorb legen

Satel ETHM-1 Plus TCP/IP-Kommunikationsmodul für Zentralen INTEGRA
