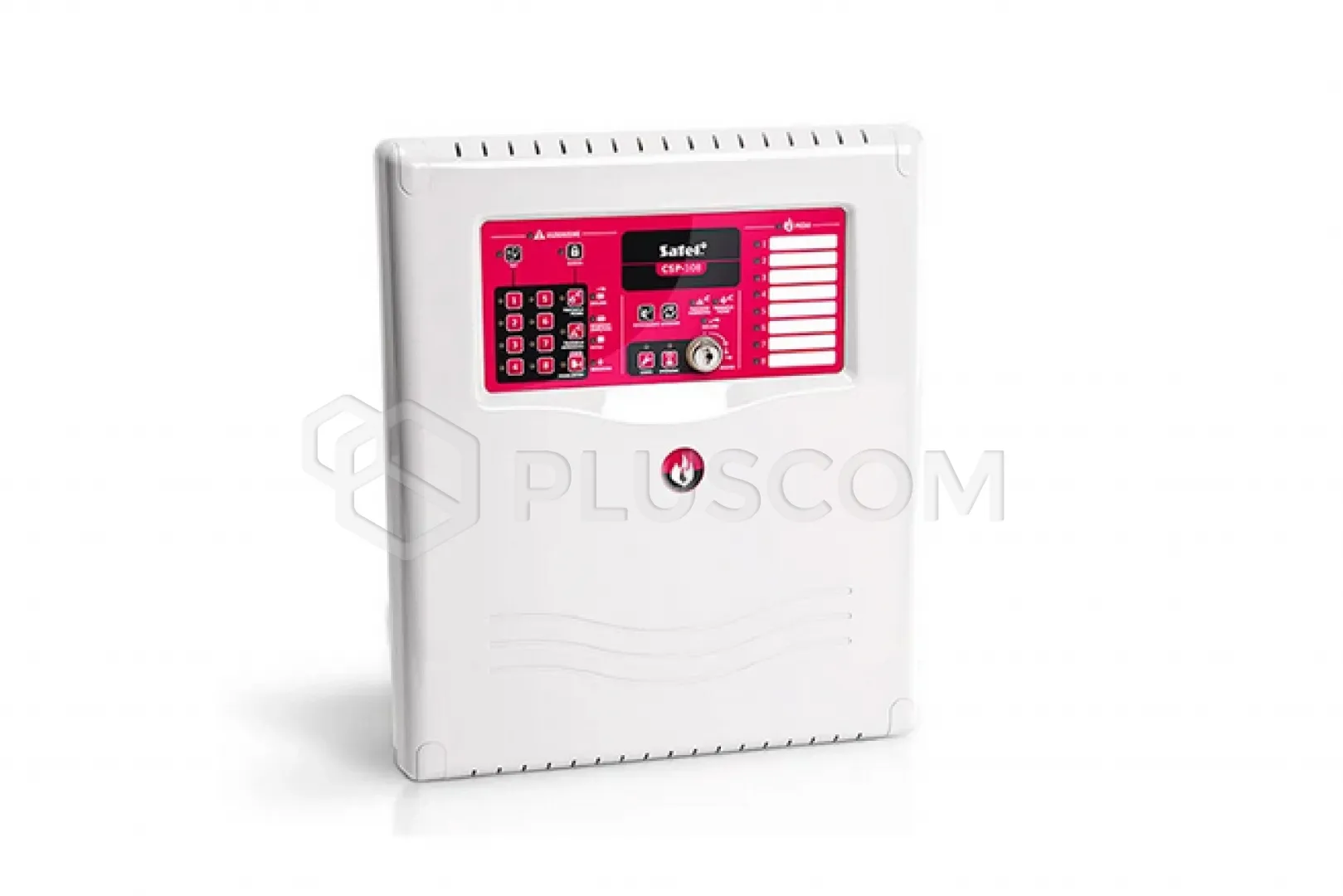

Satel CSP-108 Konventionelle Brandmeldezentrale

Satel CSP-108 Konventionelle Brandmeldezentrale

Die CSP-Serie 100 umfasst konventionelle Brandmeldezentralen, die den Anforderungen der Norm EN54 vollständig entsprechen. Sie sind für die Realisierung einfacher Systeme in kleinen und mittelgroßen Objekten vorgesehen. Ein großer Vorteil der SATEL-Zentralen ist ihre einfache Installation, ihr ästhetisches Aussehen und die Verwendung einer einzigen Standard-12-V-Batterie als Hilfsstromquelle.

EIGENSCHAFTEN:

• 8 Überwachungsleitungen
• Bedienung über externes Bedienfeld und virtuelles Bedienfeld (über CSP-ETH-Schnittstelle)
• 4 Steuereingänge mit vom Installateur programmierbarer Funktionalität
• 8 vom Installateur programmierbare Ausgänge, die die Interaktion mit anderen Systemen ermöglichen
• Unterstützung von Brand- und Schadensmeldeeinrichtungen
• Eingebautes Puffernetzteil, das mit einer einzelnen 12-V-Batterie sowie 24-V- und 18-V-AUX-Stromausgängen zusammenarbeitet

Technische Daten:

• Endwiderstand in der Signalleitung: 10 kΩ +/-5 %
• Anzahl der Überwachungsleitungen: 8
• Widerstand der Überwachungsleitung max.: 100 Ω (2 x 50 Ω)
• Anzahl der Melder in einer Überwachungslinie max.: 32
• Anzahl der manuellen Melder (ROP) in der Linie max.: 10
• Endwiderstand in der Überwachungsleitung: 5,6 k Ω +/- 5 %
• Zulässiger Überwachungsstrom in der Überwachungsleitung: 10 mA
• Maximaler Strom in der Leitung während eines Alarms: 40 mA
• Strombegrenzungswert in der Überwachungsleitung: 54 mA
• Zulässiger Widerstand der Signalisierungs-, Alarm- und Fehlerleitung max.: 75 Ω (2 x 37,5 Ω)
• Anzahl der externen Signalleitungen: 2
• Betriebsspannung der Signalleitungen: 24 V DC +/-15 %
• Zulässiger Strom der Signalleitungen: 180 mA
• Elektrische Parameter der Relaisausgänge: 1 A / 30 V DC (NO oder NC)
• Anzahl der Alarmübertragungsleitungen: 1
• Betriebsspannung der Alarmübertragungsleitung: 24 V DC +/-15 %
• Zulässiger Strom der Alarmübertragungsleitung: 180 mA
• Abschlusswiderstand in der Alarmübertragungsleitung: 10 kΩ +/-5 %
• Anzahl der Fehlerübertragungsleitungen: 1
• Betriebsspannung der Fehlerübertragungsleitung: 24 V DC +/-15 %
• Zulässiger Strom der Fehlerübertragungsleitung: 180 mA
• Endwiderstand in der Fehlerübertragungsleitung: 10 kΩ +/-5 %
• Anzahl der programmierbaren Relaisausgänge: 8
• Notstromversorgung: interne Blei-Säure-Batterie: 12 V / 17 Ah
• Notstromversorgung: externer Bleiakku: 12 V / ≤24 Ah
• AUX-Stromausgang (nur zum Anschluss des CSP-ETH-Moduls): bei Stromausfall : AC 12 V DC +15 %, -20 %
• Gehäuseabdichtung: IP30
• Maximale Luftfeuchtigkeit: 93±3 %
• Abmessungen: 324 x 382 x 108 mm
• Transporttemperaturbereich: -25…+55 °C
• Grundversorgung aus dem Netz mit einer Spannung von: 230 V AC +10 % , -15 % 50 Hz
• Maximaler Stromverbrauch aus dem Netz: 500 μA
• Betriebsdauer der Notstromversorgung: 72 h
• Maximaler Ladestrom des Akkus: 1,4 A
• Max. Innenwiderstand der Batterie (mit Kabeln und Klemmen im Stromkreis): 1 Ω
• Stromaufnahme aus der Batterie im Überwachungszustand: 140 mA
• Stromaufnahme aus der Batterie im Alarmzustand: 215 mA
• Stromaufnahme aus dem integrierten Netzteil im Überwachungsmodus: 105 mA
• Stromaufnahme aus dem integrierten Netzteil im Alarmzustand: 155 mA
• Betriebstemperaturbereich: -5…+40 °C
• Gewicht ohne Akku: unter 3 kg
• Speicherkapazität für Ereignisse: 8999
• Kapazität des Alarmzählers: 9999
• Uhrenbatterie: 3 V (CR2032)
• Kommunikationsausgang zum PC (Service): Ja
• Endwiderstand an den Kommunikationsklemmen mit dem externen Bedienfeld: 100 Ω
• Kommunikationsausgang mit externem Panel und CSP-ETH-Modul: Ja
• +24V-Stromausgang: 24 V DC +/-15 % / max. 200 mA
• AUX-Stromausgang (nur zum Anschluss des CSP-ETH-Moduls): im Normalzustand: 18 V DC +5 %, -15 %
• Widerstand in der Kontrollleitung: 1 kΩ +/- 5 %
• Endwiderstand in der Kontroll-Eingangsleitung: 10 kΩ +/-5 %
• Anzahl der programmierbaren Kontroll-Eingänge: 4
