Satel ASP-105BL ABAX-Außensirene (blau)

ASP-105 BL Außen-Sirene ist für den Betrieb in einer Zwei-Wege ABAX-Funksystem.

Die Sirene benötigt eine Stromversorgung +12 V DC (±15%). Eine 6 V 1,2 Ah Batterie dient als Notstromquelle.

Die Meldeeinrichtung meldet dem Steuergerät/Bedienpult den Ausfall der 12-V-DC-Stromversorgung und eine entladene Batterie (Spannungsabfall unter 5,7 V an den Batterieklemmen). Die Batterie wird nur geprüft, wenn das Alarmgerät von der Batterie gespeist wird, daher sollte die Batterie im Rahmen von Wartungsarbeiten geprüft werden.

Die optische und akustische Signalisierung wird unabhängig voneinander ausgelöst, wenn der entsprechende Befehl über Funk empfangen wird. Die optische Signalisierung bleibt bestehen, bis sie gelöscht wird. Die maximale Dauer der akustischen Signalisierung ist aus der Ferne zwischen 1 und 9 Minuten programmierbar.

Das Öffnen des Gehäuses oder das Abnehmen vom Boden löst einen Sabotagealarm aus. Dies wird durch die für den Alarmgeber programmierte maximale akustische Signalisierungszeit signalisiert. Die Information über den Manipulationsalarm wird an die Steuerung/Zentrale übertragen.

Die Sirene ist auch verfügbar in roter Farbe erhältlich:{REL_863} i orange:{REL_1145}

Satel ASP-105BL ABAX-Außensirene (blau)

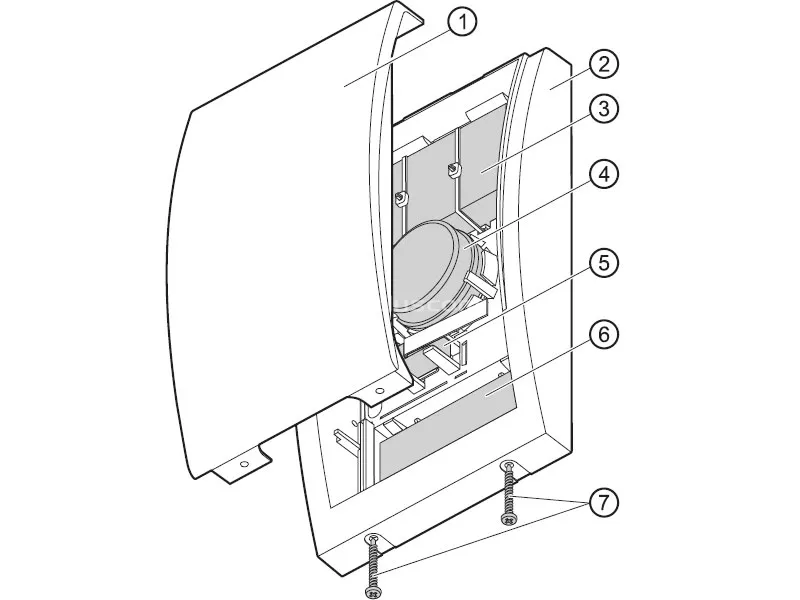

Beschreibung zur Zeichnung

1. Gehäusedeckel. Zum Abnehmen des Deckels entfernen Sie die Sicherungsschrauben (7) und kippen dann den Deckel um ca. 60º nach oben.
2. Gehäuseboden.
3. 6 V 1,2 Ah Batterie.
4. Piezoelektrischer Wandler (akustische Signalisierung).
5. Sabotagekontakt (NC). Reagiert auf das Öffnen des Gehäuses und das Abheben vom Boden.
6. Elektronikplatine vor Witterungseinflüssen geschützt.
7. Schrauben zur Verriegelung des Gehäusedeckels.

Satel ASP-105BL ABAX-Außensirene (blau)

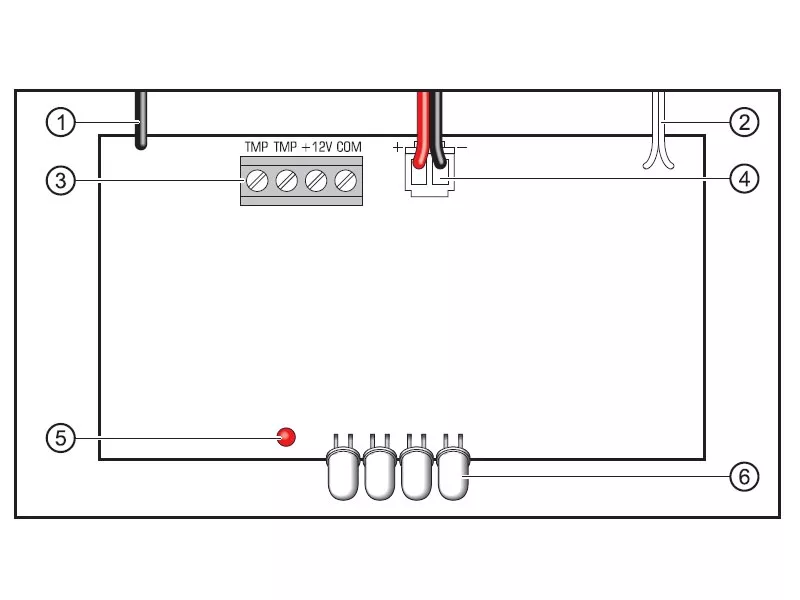

Diagramm Beschreibung

1. Antenne.
2. Drähte zum Piezo-Wandler.
3. Klemmen. Ein Sabotagekontakt wird an die TMP-Klemmen angeschlossen. Die Klemmen +12 V und COM dienen zum Anschluss der +12 V DC (±15%) Spannungsversorgung.
4. Drähte zum Anschluss der Batterie (rot +, schwarz -).
5. rote LED. Zeigt im Testmodus an, dass die Alarmanlage abgefragt wird (kurzes Blinken).
6. LEDs zur optischen Signalisierung (im Alarmgeber ASP-105 BL sind zwei LEDs angebracht).
