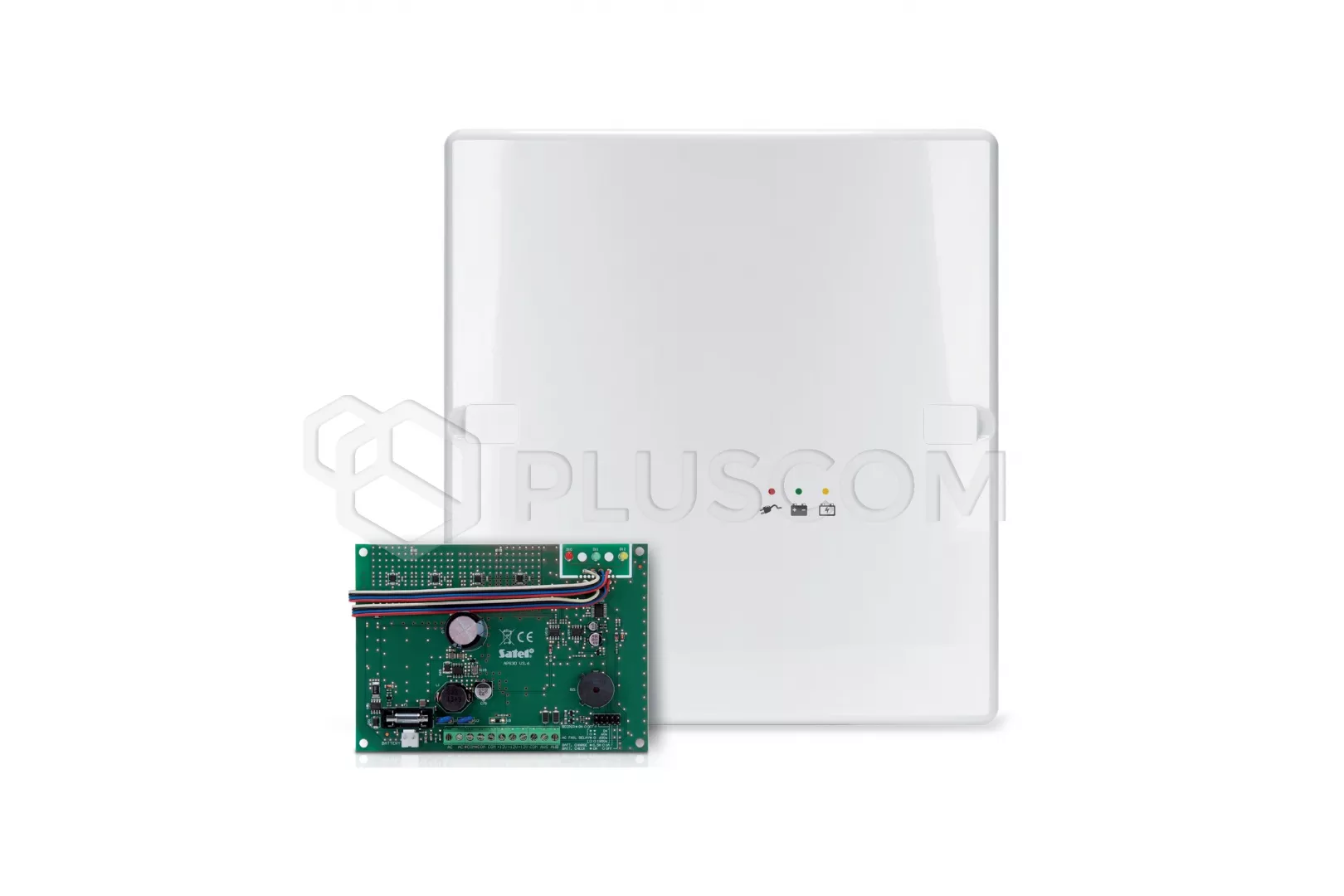

Satel APS-30 S 12V 3A Puffernetzteil mit Gehäuse
Ein Puffer-Impulsnetzteil in einem OPU-4P-Gehäuse mit Ausgangsspannungsstabilisierung ist für Geräte konzipiert, die eine Nennspannung von 12 V DC benötigen.
Das Set enthält:
- Netzgerät
- Transformator
- OPU-4P-Gehäuse
- weiteres Zubehör: Sabotagekontakte, Abstandshalter, Kabel für Transformatoranschluss, Befestigungsbolzen und Schrauben
Das Netzteil verfügt über einen Kurzschluss- und Überlastschutz. Es ist ausgestattet mit
optischer Anzeige des Netz- und Batteriestatus und Batterieladevorgang.
Erkannte Fehler können zusätzlich akustisch signalisiert werden. Die Übermittlung von Informationen über Störungen an das Alarmsystem wird durch zwei zusätzliche Ausgänge vom Typ OC ermöglicht.
Wesentliche Merkmale
- Stabilisierung der Ausgangsspannung
- Batterieüberwachungssystem und Abschaltung einer entladenen Batterie
- Möglichkeit, ohne angeschlossene Batterie zu arbeiten
- Akustische Fehleranzeige
- elektronischer Kurzschlussschutz des AC-Netzes
- Kurzschlusssicherung des Batterieladegeräts (T 3,15 A)
- elektronischer Kurzschluss- und Überlastschutz des Stromversorgungsausgangs
- Manipulationssicherung gegen das Öffnen des Gehäuses und das Abnehmen vom Boden
Das Netzgerät sollte mit einer permanenten Verbindung zum Stromnetz arbeiten. Daher ist es notwendig, sich mit der Elektroinstallation des Gebäudes vertraut zu machen, bevor mit der Verkabelung begonnen wird. Wählen Sie für die Stromversorgung des Geräts einen Stromkreis, an dem ständig Spannung anliegt. Dieser sollte durch eine geeignete Sicherung geschützt sein.
Das Gehäuse erlaubt den Einbau einer Batterie mit einer Kapazität von bis zu 7 Ah.
Das Netzteil führt alle 4 Minuten einen Batterieladetest durch, der durch das Aufleuchten einer gelben LED angezeigt wird. Fällt die Batteriespannung unter 11 V, meldet das Netzteil einen Fehler am AWB-Ausgang und die grüne LED beginnt zu blinken (optional kann der Fehler durch einen Ton angezeigt werden). Fällt die Spannung auf ca. 9,5 V abfällt, wird die Batterie abgeklemmt.
Technische Daten
- Nennausgangsspannung (nach IEC 38): 12 V DC
- Versorgungsspannung des Transformators: 230 V AC
- Versorgungsspannung der Elektronikkarte (vom Transformator): 17...24 V AC
- Ausgangsstrom:
- Batteriebetrieb: 2,5 A / 2 A
- Betrieb ohne Batterie: 3 A
- Batterieladestrom: 0,5 / 1 A (umschaltbar)
- 3 LEDs zur Anzeige von: AC-Versorgungsstatus, Batteriestatus, Batterieladung
- 2 OC-Ausgänge zur Anzeige von Fehlern:
- keine AC-Stromversorgung
- entladene Batterie
- Stromverbrauch der Stromversorgungsschaltungen: 80 mA
- Ausgänge vom Typ OC (AWS, AWB): 50 mA / 12 V DC
- Umweltklasse: I
- Betriebstemperaturbereich: +5...+40 °C
- Abmessungen der Elektronikplatine: 140 x 99 mm
- Gehäuseabmessungen: 266 x 286 x 100 mm
- Gewicht (ohne Batterie): 2,45 kg
