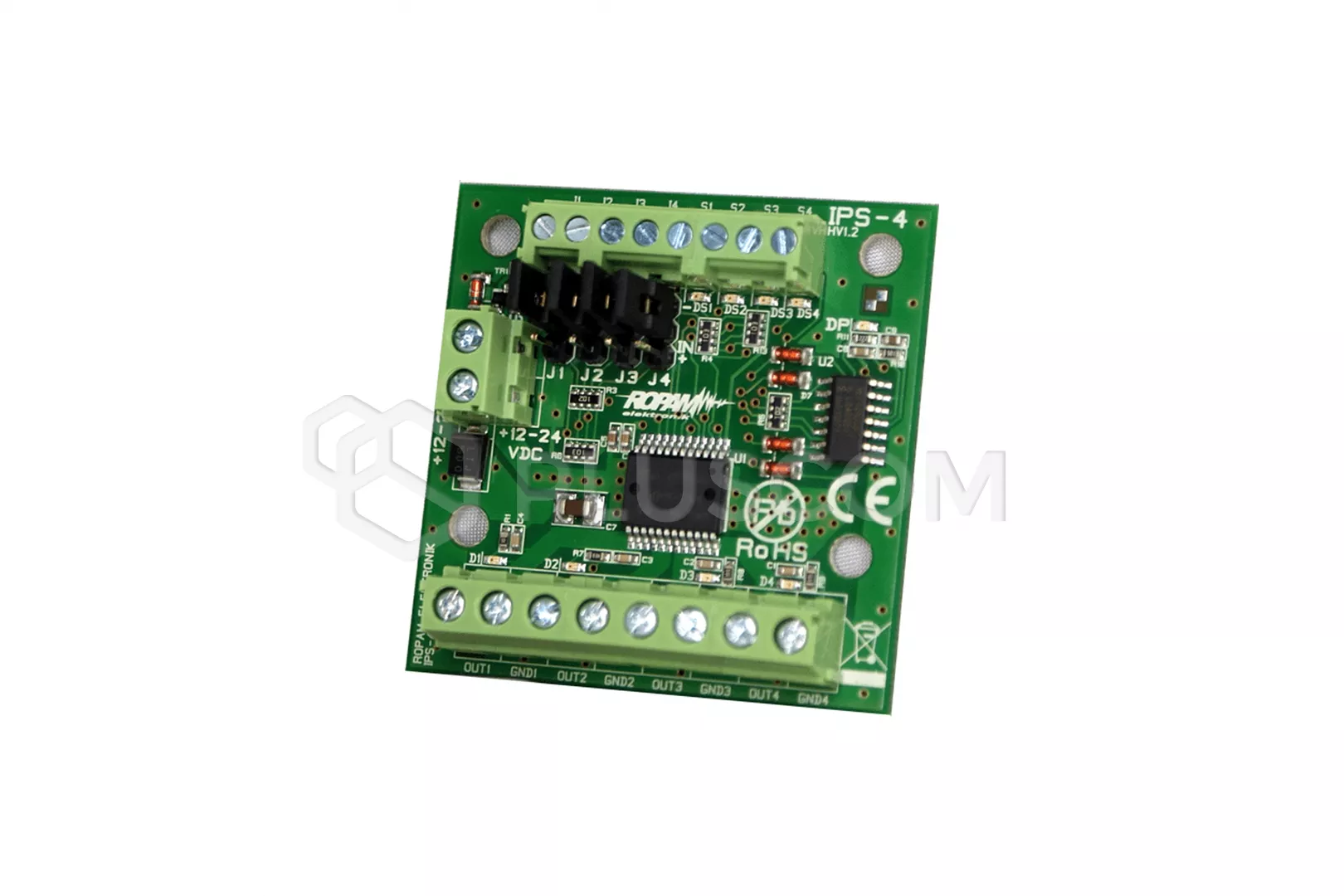

Ropam IPS-4 Intelligentes Leistungsrelais

Ropam IPS-4 Intelligentes Stromversorgungsrelais

Das IPS-4 ist ein 4-Kanal-Stromversorgungsrelais mit eingebauten unabhängigen 'elektronischen Sicherungen' mit automatischer Rückstellung nach einem Kurzschluss oder einer Überlast. Dank seines universellen Designs kann das Modul für die Steuerung und Stromversorgung von Alarm- und Zugangskontrollsystemen, LED-Beleuchtung, Stromverteilung oder Kurzschlussisolierung verwendet werden. Der Konverter ist für Niederspannungs-Gleichstromanwendungen bestimmt.
Bei Verwendung mit Pufferstromversorgungen (12V/DC) schaltet der eingebaute Unterspannungsschutz die Ausgänge automatisch ab, wenn die Versorgungsspannung abfällt. Dadurch wird die 12V-Batterie vor Überentladung und Beschädigung geschützt.

SCHLÜSSEL-MERKMALE:

• vier unabhängig voneinander gesteuerte und geschützte Kanäle für die Versorgung von Geräten (gemeinsamer GND)
• vier Triggereingänge (I1-I4) über GND oder +U
• vier Statusausgänge (S1-S4) der Stromversorgungsausgänge OUT1-OUT4 zur Fernüberwachung des Modulstatus
• Versorgungsspannung 10V-30V DC (mit Unterspannungsschutz)
• Nennstrom 0,7A, je Kanal (4x0,7A) mit der Möglichkeit der Summierung der Kanäle z.B. 2x 1,4A, 1x0,7A+1x2,1A
• Schutzvorrichtungen:
• • Kurzschlussschutz
  • Überlast (Strombegrenzung)
  • Unterspannung
  • Temperatur
• Speziell für die Versorgung von ohmschen und/oder induktiven Lasten
• optische Signalisierung: DC-Versorgung, Ausgänge OUT1-OUT4, Statusausgänge S1-S4
• Mindestwiderstand des Schlüssels, der zu Eingangs-/Ausgangsspannungsabfällen führt: 10-mal niedriger als ein PTC und 5-mal niedriger als eine Sicherung (@ 1A)
• geringe Abmessungen
• einfache Installation mit selbstklebenden Distanzhülsen

TECHNISCHE DATEN:

• Versorgungsspannung: Uin=10,5~30VDC min/max
• Ausgangsspannung OUTn: Uout=Uin > Uusd
• Ausgangsstrom, konstant: In= 0,7A (jeder OUTn-Ausgang)
• Ausgangsstrom, dynamische Last: Ipeak= 1,3A (jeder OUTn-Ausgang)
• Stromaufnahme (ohne Ausgänge): Iin= 3mA @ 12V DC
•

• Trigger-Ausgänge:
• • In-getriggert durch Kurzschluss mit -U/GND, Rmax=200 Ohm
  • In - ausgelöst durch Kurzschluss mit +U (Vcc), Ui=7,0~30V DC
• Statusausgänge: Sn, Is=10 mA max, offener Drain
•

• Unterspannungsschutz: Uusd= 7,0~10,5V DC min/max; 0,5V Hysterese
• Kurzschlussschutz: Ilim= 1,0~1,7A (jeder OUTn-Ausgang); U=24V; Rload < 10mΩ (jeder OUTn-Ausgang)
• Thermischer Schutz: Tj, Tc=125 deg. C
• Betriebsanzeige: LEDs, Spannungsversorgung, Status der OUTn-Ausgänge, Status der Sn-Ausgänge
•

• Montage: Befestigungsbolzen x4 mit Montageband
• Betriebstemperatur: -10st. C ... +55 deg. C
• Gewicht: 25g
• Abmessungen: 50x50mm
