Roger UT-2 RS232-RS485-Schnittstelle

Roger UT-2 RS232-RS485 Schnittstelle

Die UT-2 Kommunikationsschnittstelle wird für die Programmierung und Verwaltung eines Zugangskontrollsystems verwendet, das aus mehreren Controllern besteht, die über einen RS485 Kommunikationsbus verbunden sind. Das Gerät ermöglicht einen bidirektionalen Datenfluss zwischen den Zutrittskontrollgeräten und der Verwaltungssoftware, die sich auf einem PC befindet.
wird bei der Integration des RACS 4-Systems mit den Integra-Controllern der Firma Satel verwendet..

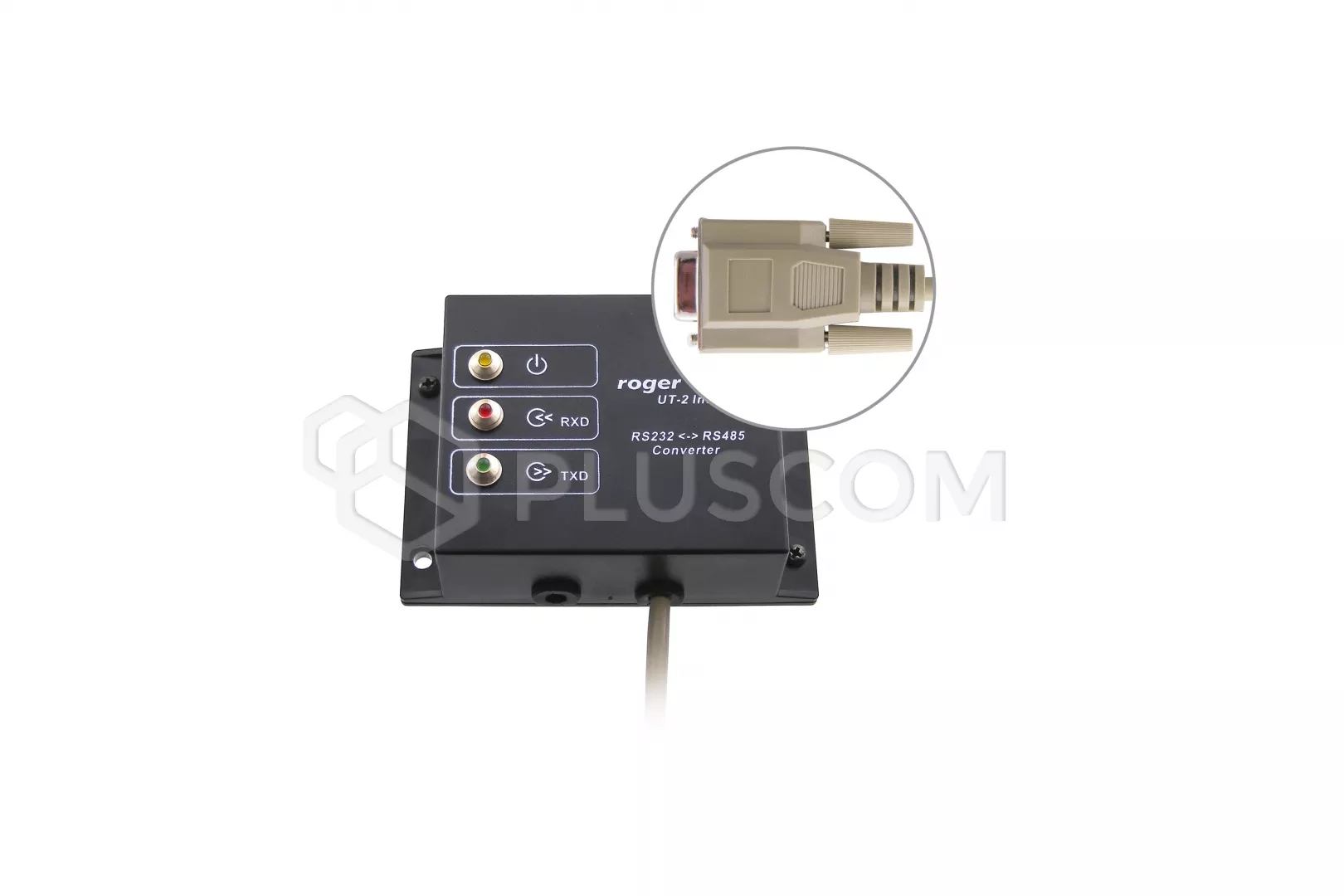

UT-2 verfügt über drei LED-Anzeigen, die das Vorhandensein der Stromversorgung des Moduls und die an den Computer gesendeten und empfangenen Signaldaten anzeigen.
Das Modul ist in einem Kunststoffgehäuse zur Montage auf einer ebenen Fläche untergebracht. Es ist mit einem Kabel mit DB9-Stecker (9-polig) auf der Seite der RS232-Schnittstelle und einer Schraubklemmleiste auf der Seite der RS485-Schnittstelle für den Anschluss der Stromversorgung und des Kommunikationsbusses ausgestattet.

ÜBERTRAGUNGSSTEUERUNG
Die Steuerung des Datenflusses ist auf Timer-Basis realisiert. Im Normalzustand sind die A- und B-Leitungen der RS485-Schnittstelle auf Empfangsbetrieb eingestellt. Sobald der Computer mit dem Senden beginnt, werden die RS485-Leitungen sofort in den Sendemodus geschaltet und bleiben in diesem Zustand, solange der Computer weiterhin Datenpakete über die serielle Schnittstelle sendet. Die RS485-Leitungen (A und B) kehren automatisch nach einer Zeit von ca. 1 Minute in den Empfangsmodus zurück. 1,5ms nach der Übertragung des letzten Datenbits durch den Computer in den Empfangsmodus zurück.

TECHNISCHE DATEN:

• Versorgungsspannung: 10-15VDC
• durchschnittliche Stromaufnahme: 60mA
• maximale Stromaufnahme: 150mA
• Entfernung zum Computer (gezählt pokablu): max. 15 Meter
• maximale Buslänge: RS485 1200 Meter
• Betriebstemperatur: 0°C- +55°C
• Abmessungen: 68x100x35mm
• Gewicht: 80g
