Roger ASCD-1 LED-Matrix-Anzeigetafel

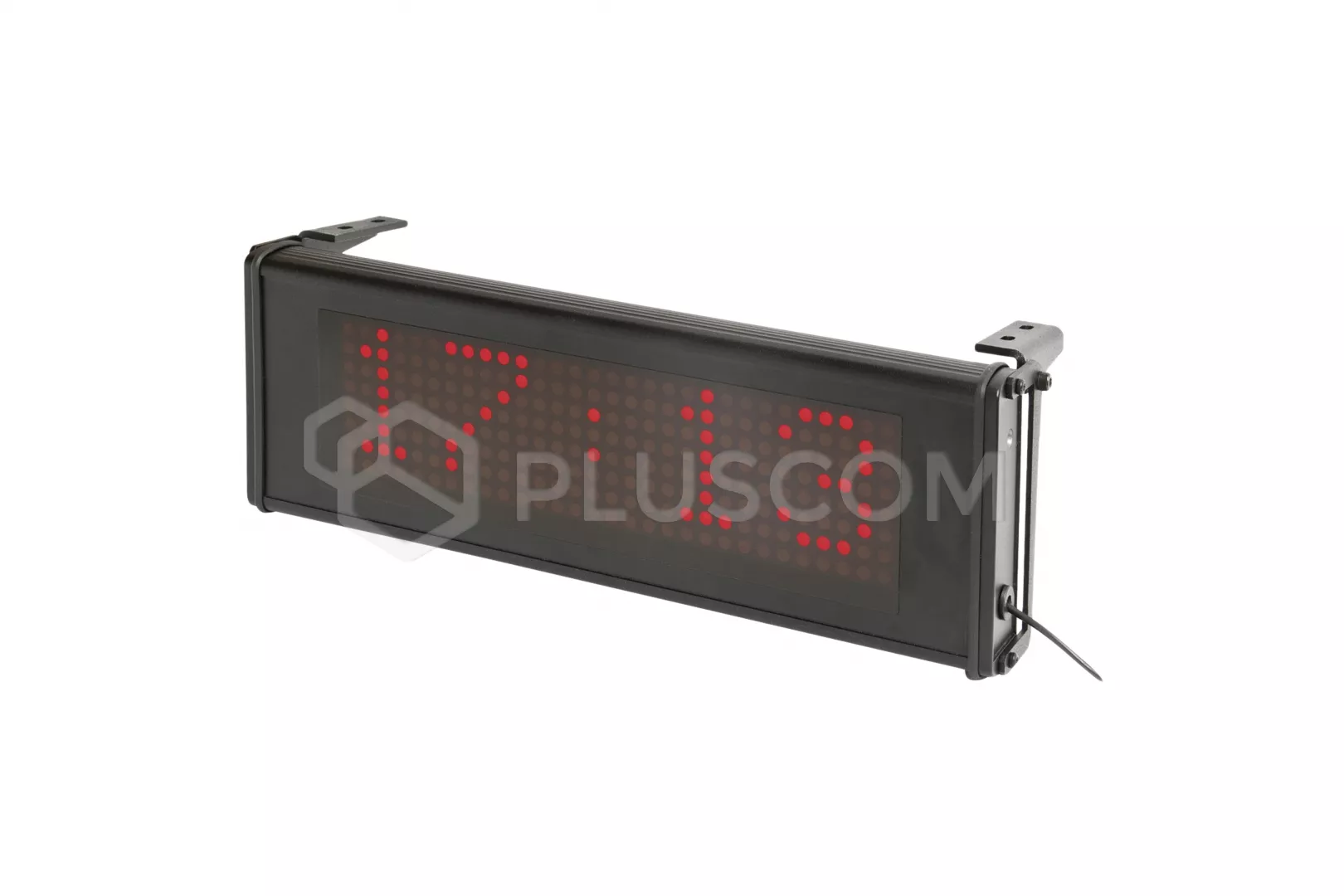

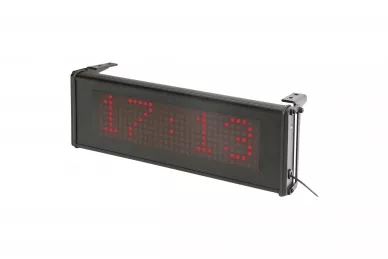

Roger ASCD-1 LED-Matrix-Anzeigetafel mit integrierter Uhr und Kalender

Das ASCD-1 ist eine LED-Matrix-Anzeigetafel mit fünf Segmenten und integrierter Uhr und Kalender. Beim Betrieb im RACS4-System zeigt das Gerät die Zeit im 24-Stunden-System an, während das RACS5-System zusätzlich die Möglichkeit bietet, das ASCD-1 als Display zu verwenden, das verschiedene Meldungen des Systems mit max. 32 Zeichen.
Übersteigt die Länge der angegebenen Meldung die Größe der Display-Matrix, wird sie stufenlos verschoben.

Bei der Verwendung des ASCD-1 außerhalb von RACS-Systemen ist das Ergebnis eine eigenständige Uhr, die entweder nach internen Anzeigen oder als Anzeige für an sie gesendete Meldungen arbeitet.

Das ASCD-1 kann zusätzlich die Umgebungstemperatur auf der Grundlage der Messwerte des eingebauten Sensors anzeigen.

Die Konfiguration der Anzeige erfolgt manuell über die Programmiertasten S1 und S2 auf der Geräteplatine oder nach Anschluss der Anzeige an den Computer über die Kommunikationsschnittstelle RUD-1 mit Hilfe der RogerVDM-Software.

Technische Daten

• Fünf-Segment-LED-Matrix-Anzeige
• Betrieb in den Systemen RACS 4 und RACS 5
• Betrieb in anderen Systemen
• Autonomer Betrieb
• RS485-Schnittstelle
•

• Versorgungsspannung:
• • nominal 12VDC
  • zulässig 10-15VDC
• Stromaufnahme: 80 mA
• Entfernung zwischen Controller und Display (RS485): max. 1200m
• Umweltklasse: III
• Betriebstemperatur: -25°C- +60°C
• Schutzart: IP45
• Maximale Höhe des Schildes: 50 mm
• Abmessungen: 110 x 305 x 55 mm
• Gewicht: 810g
