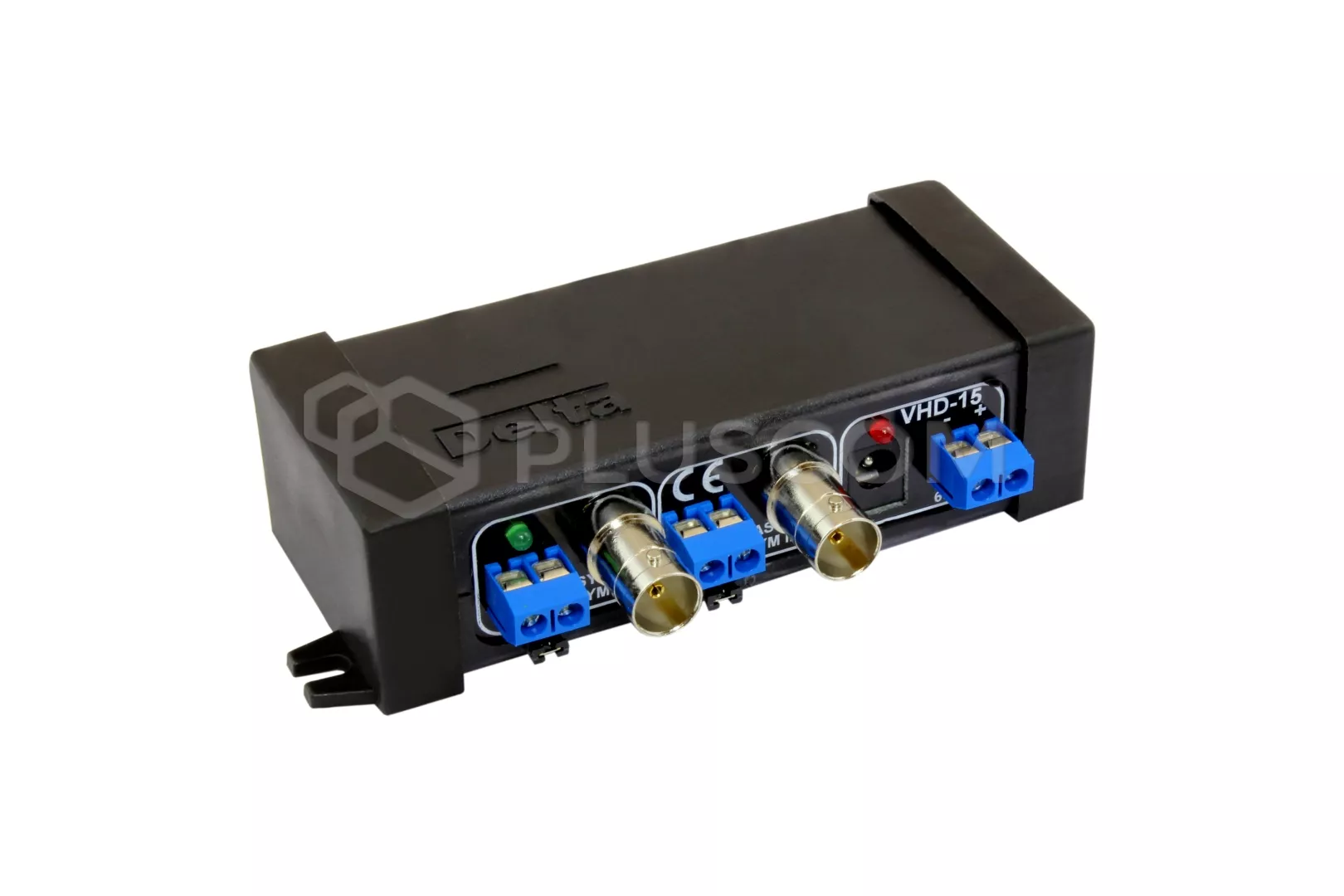

REPEATER VHD-15 Verstärker-Regenerator für AHD, HD-CVI, HD-TVI (TurboHD) Signale
Repeater VHD-15 HD-Videosignalverstärker
Repeater VHD-15 HD-Videosignalverstärker
Der VHD-15 Signalregenerator verstärkt analoge High-Definition-Videosignale, die über Twisted-Pair oder Koaxialkabel übertragen werden. Die Verwendung eines einzigen Regenerators gewährleistet eine gute Bildqualität für Twisted-Pair bei Entfernungen von bis zu 300m. Sie können miteinander kombiniert werden, um die Reichweite des übertragenen Signals zu erhöhen, so dass bei einer Entfernung von 450 m zwei und bei 600 m drei Regeneratoren erforderlich sind. Bei der Verwendung von Koaxialkabeln sind die genannten Entfernungen entsprechend größer.
Der Verstärker kann für die folgenden CCTV-Standards verwendet werden:
- AHD - 4Mpx
- HD-CVI - 1080p
- HD-TVI (TurboHD) - 5Mpx
- CVBS - PAL/NTSC
Kapazität der Signalregeneration:
- 150m - für verdrilltes Kabel
- 300m - für RB59-Kabel
- 500m - für TRISET-113-Kabel

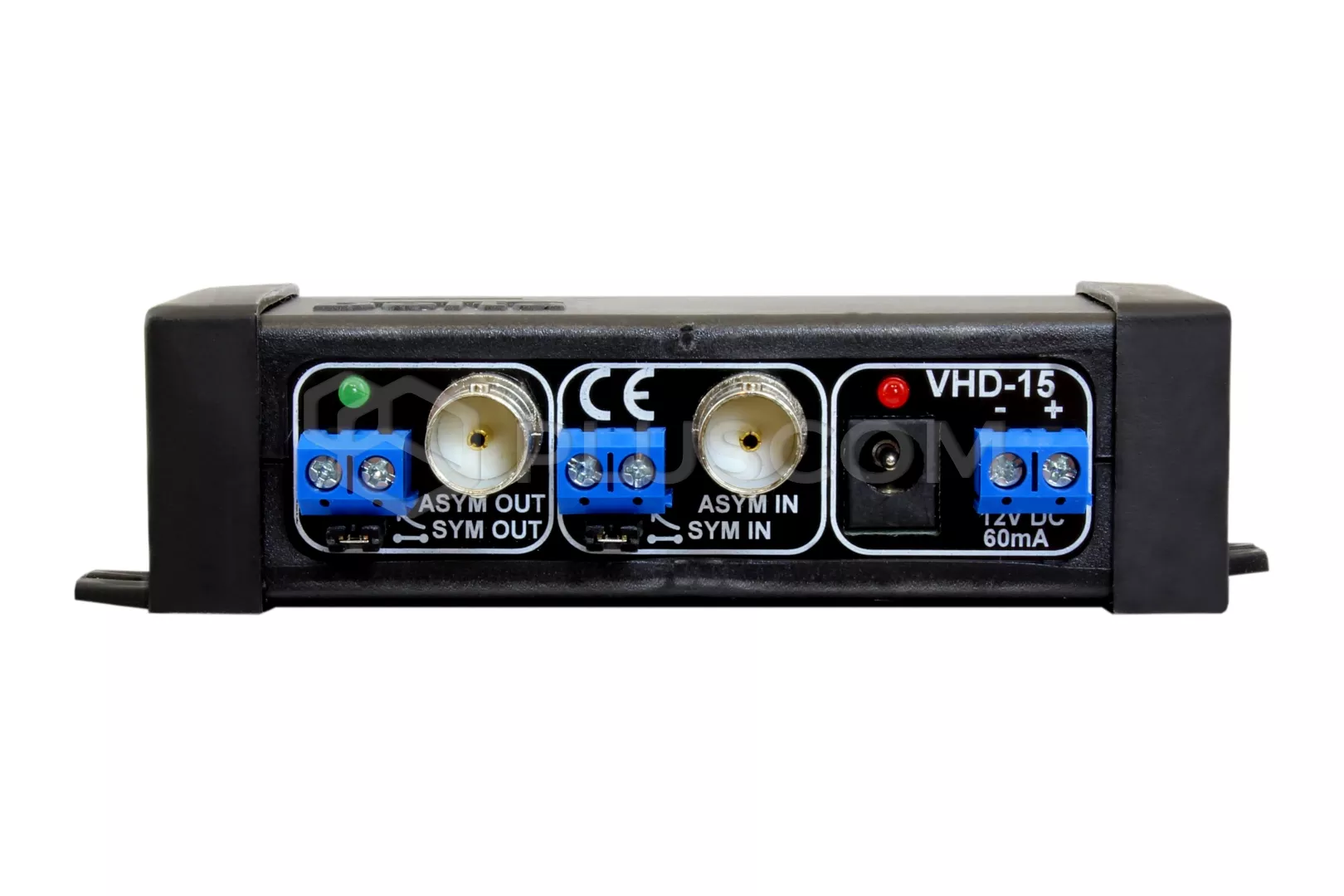

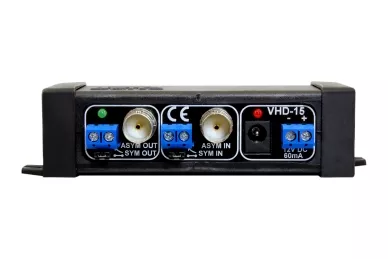

Das VHD-15 verfügt über eingebaute Videotransformatoren (Symmetrie- und Desymmetriekreise), die über einen Jumper konfigurierbar sind. Es ist möglich, gleichzeitig einen symmetrischen Eingang (UTP twisted pair) und einen asymmetrischen Ausgang (COAX) zu verwenden. Allerdings sollten der symmetrische Eingang (UTP) und der asymmetrische Eingang (COAX) nicht gleichzeitig verwendet werden.
Repeater VHD-15 HD-Videosignalverstärker
STROM:
Erfordert eine zusätzliche DC12V-Stromversorgung, die lokal angeschlossen (DC-Stecker) oder über ein anderes verdrilltes Kabel aus der Ferne gespeist werden kann. Bitte beachten Sie, dass bei einer Stromaufnahme von ca. 50mA mit einem Spannungsabfall von ca. 0,9V pro 100m Kabel zu rechnen ist und kompensieren Sie dies mit einer höheren Eingangsspannung, damit die Versorgungsspannung nicht unter 12V fällt, insbesondere wenn der Verstärker neben der Kamera platziert ist (Gefahr der Übersteuerung des Systems).
TECHNISCHE DATEN:
- Anzahl der Eingänge: 1 (Klemmleiste / BNC-Buchse)
- Anzahl der Ausgänge: 1 (Klemmleiste / BNC-Buchse)
- symmetrische Eingangs-/Ausgangsimpedanz (UTP): 100 Ohm
- Asymmetrische Eingangs-/Ausgangsimpedanz (COAX): 75 Ohm
- Versorgungsspannung: DC 8-24V - nominell 12V
- Stromaufnahme: max 50mA
- Abmessungen: 105x65x30mm
- Gewicht: 70
