Relaismodul Pulsar AWZ 515

Relaismodul AWZ515 mit Sicherungen im Relaisspulenstromkreis (Relaismodul PK4)

ANWENDUNG:
Das Relaismodul PK4 AWZ 515 ist für den Einsatz in Niederspannungsanlagen vorgesehen. Es wird eingesetzt zur Steuerung, Signalisierung von Zuständen, z.B. in Alarmanlagen, Zugangskontrolle. Kann zur Steuerung von Geräten mit hoher Stromaufnahme über OC-Ausgänge von Alarmanlagen verwendet werden. Darüber hinaus bietet es eine galvanische Trennung von Signalen, Stromquellen in Bezug auf die Modulausgänge.
Es hat eine Sicherung im Relaiskreis (BELL+, SYGNAL+).
LEDs zeigen den Betrieb der Relais an.

TECHNISCHE DATEN:

• Spannung der Relaisspule: 10-14V DC
• Spulenstrom: 25mA 12V DC
• Anzahl der Relais: 4

• Belastung der Relaiskontakte: max. 30V DC, 50V AC, maximaler Strom: 2A
• Ein/Aus-Zeit: 15ms/8ms
• Abmessungen: 75x70x20(h)mm
• Gewicht: 63g

MONTAGE:

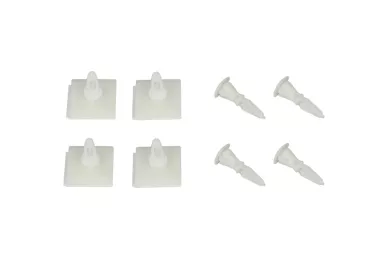

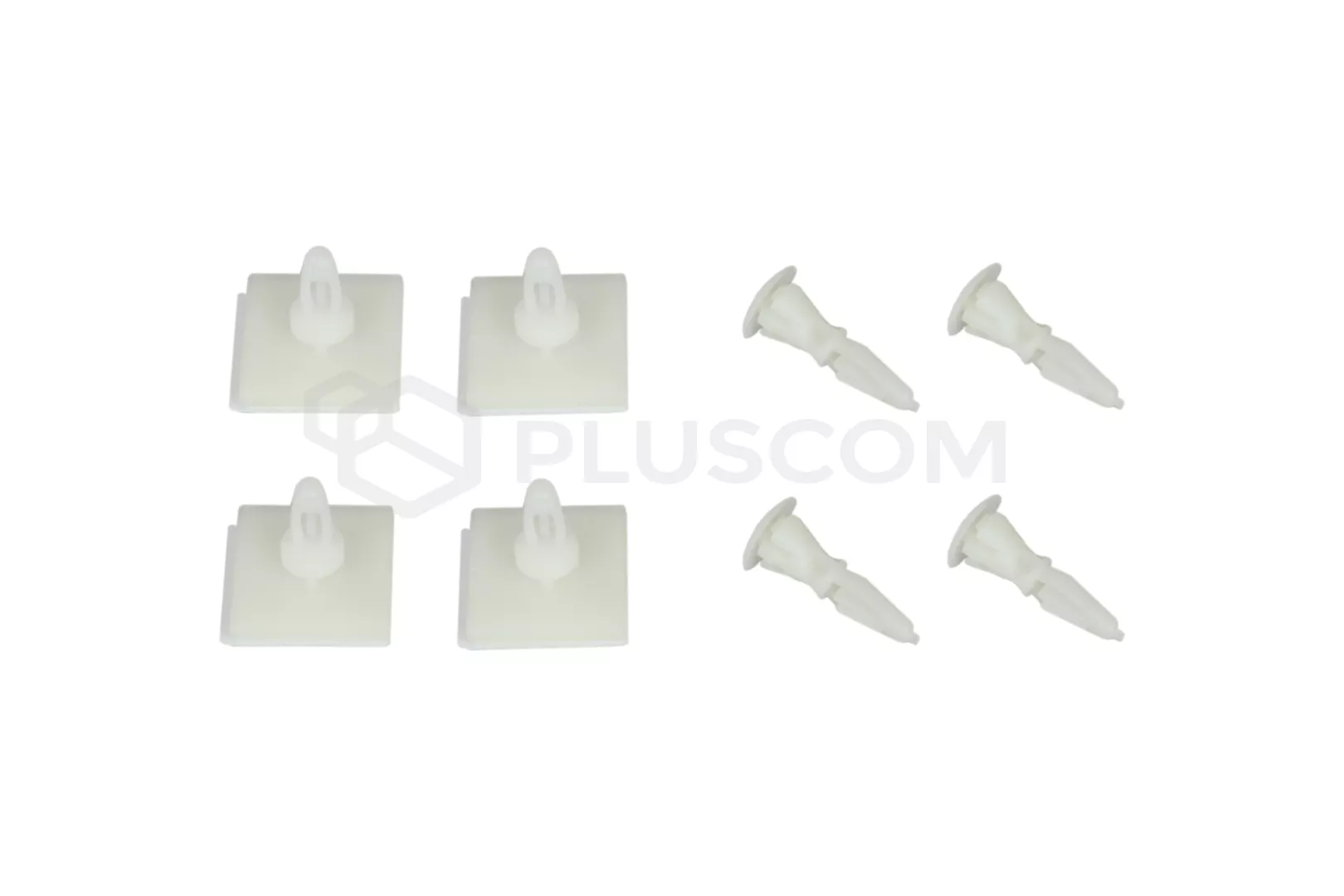

Das Relais hat kein offenes Gehäuse. Es wird daher empfohlen, das Modul in einem Gehäuse, Schrank oder Kasten in der Nähe der Schalttafel oder des gesteuerten Geräts unterzubringen. Für die Befestigung auf einer ebenen Fläche, Gehäusewänden, Pufferspeisung, Montageplatte usw. sind Abstandsstifte fi=6mm (4 Stück mit selbstklebendem Sockel, 4 Stück zum Einsetzen in Löcher) enthalten.)

Relaismodul Pulsar AWZ 515

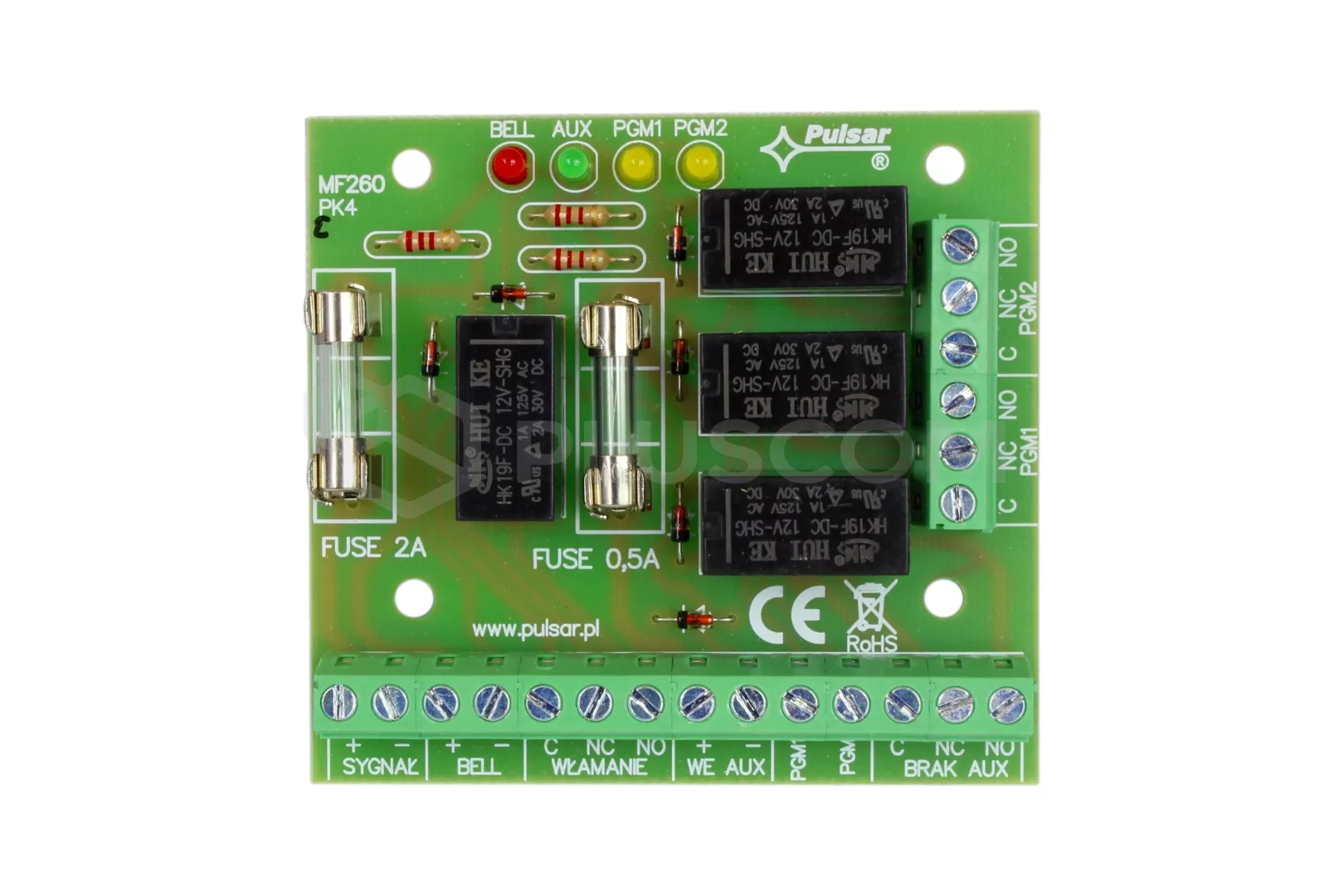

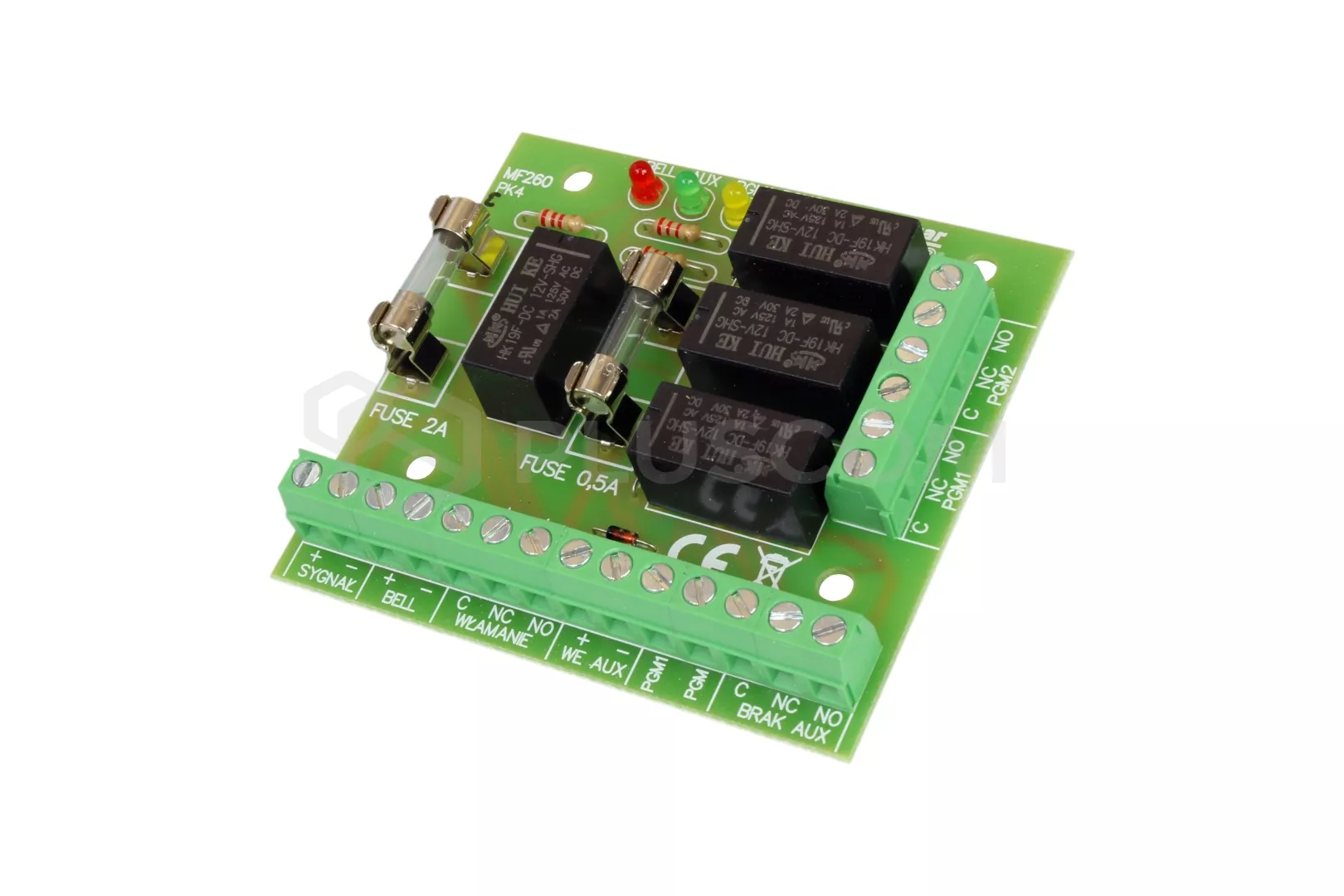

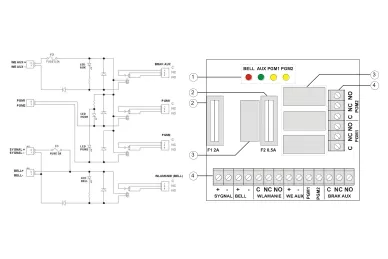

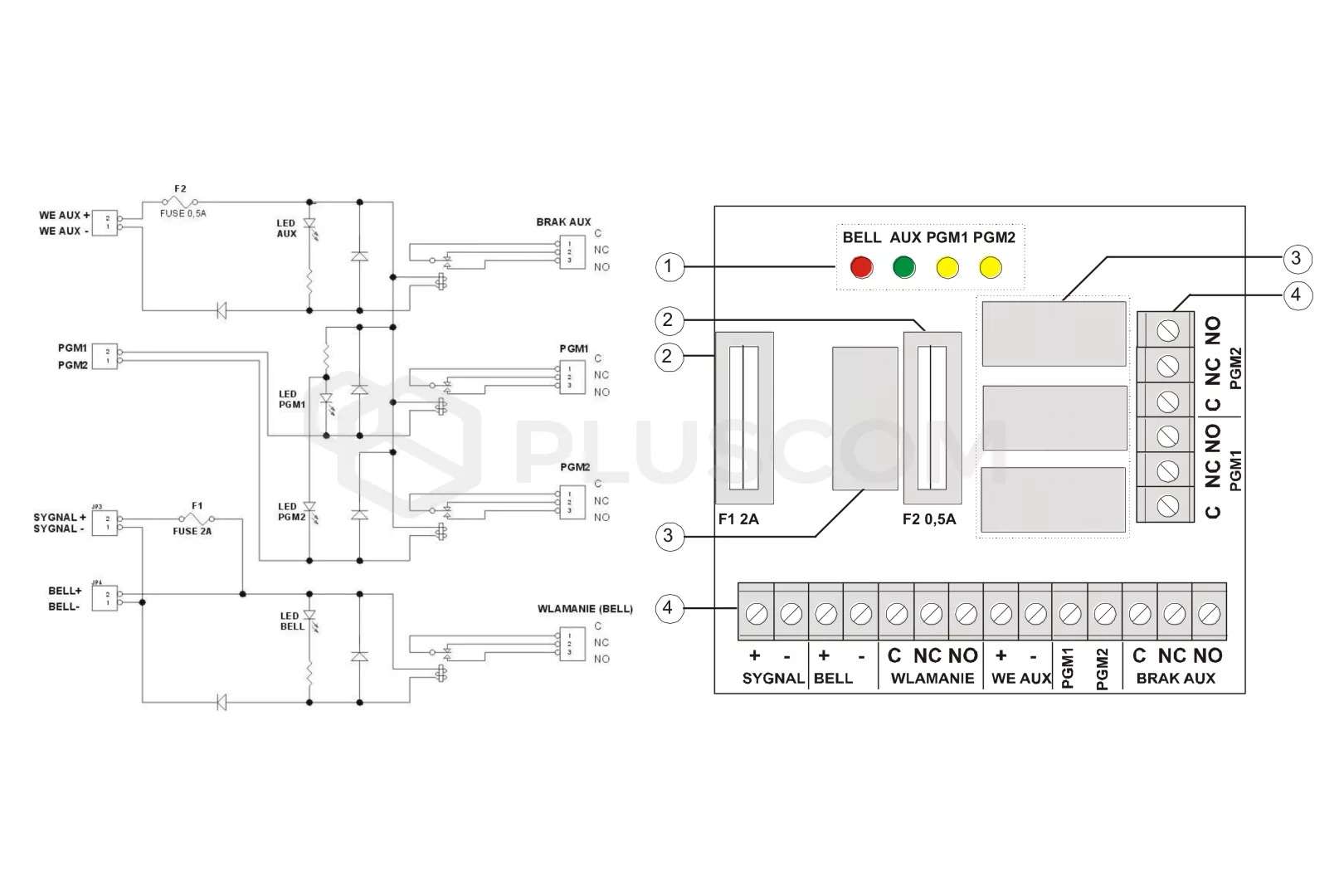

BESCHREIBUNG DES MODULS: LEDs, die den Betrieb der Relais anzeigen Sicherung Relais Modulklemmen MODULKLEMMEN: SYGNAL(+/-), BELL (+/-), WE AUX+, WE AUX, PGM1, PGM2 - Spannungseingänge zur Steuerung des Relaisbetriebs C - gemeinsame Klemme des Relais NO - normalerweise offene Klemme des Relais NC - Normalerweise geschlossene Klemme des Relais
