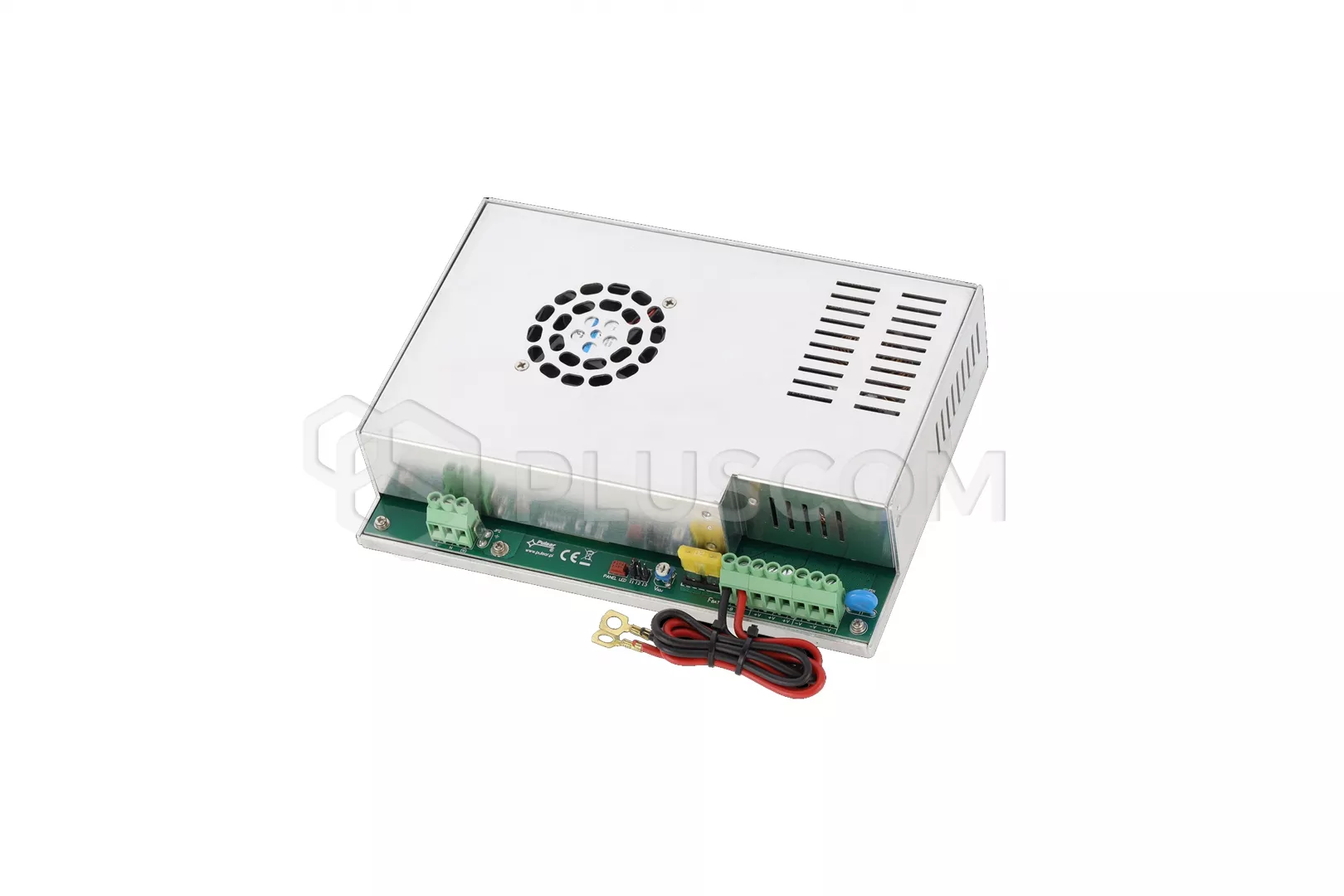

Pulsar PSB-12V20A 13,8V 20A integrierte Pufferstromversorgung

Pulsar PSB-12V20A eingebautes 13,8V 20A Schaltpuffer-Netzteil

Ein Puffer-Netzteil mit stabilen Parametern, hohem Wirkungsgrad und kleinen Abmessungen ist für die Versorgung von Alarmanlagen, Überwachungssystemen und anderen Geräten bestimmt, die eine Dauerspannung von 12 V DC aus dem 230 V-Netz benötigen.
Das Netzteil liefert eine Spannung von U=13,8 V DC mit einer Strombelastbarkeit:

• 18 A Ausgangsstrom + 2 A Batterieladung
• Ausgangsstrom 16 A + 4 A Batterieladung
• 16 A Ausgangsstrom + 8 A Batterieladung

Der Gesamtstrom des Empfängers + des Akkus beträgt max. 20 A.
Bei einem Ausfall der Netzspannung wird sofort auf Batterieversorgung umgeschaltet.
Die Kühlung erfolgt über eine Zwangskühlung mit eingebautem Lüfter.
Die Stromversorgung ist mit einem Schutz ausgestattet:

• Kurzschlussschutz SCP

• Überlast OLP

• Überspannungsschutz OVP
• Überspannung


Hauptmerkmale des Netzteils

• großer Eingangsspannungsbereich
• Eingebaute Leistungsfaktor-Korrektur (PFC)
• Batterielade- und Wartungskontrolle
• Schutz vor Überentladung der Batterie (UVP)
• per Jumper wählbarer Batterieladestrom 2 A/4 A/8 A
• Batterieausgangsschutz gegen Kurzschluss und Verpolung des Anschlusses
• Zwangskühlung
• Anzeige der Ausgangsspannung
• Gehäusehöhe 54mm
• optionale Montage auf DIN-Schiene durch spezielle Befestigungselemente möglich

• optionale Ausstattung: externer LED-Signalisierungssatz PKAZ168, Montageplatte DIN3

TECHNISCHE DATEN

• Stromversorgung: 200 - 240 V
• Anlaufstrom: 60 A
• Leistung der Stromversorgung: 276 W max.
• Wirkungsgrad: 86
• Ausgangsspannung:
• • 11-13,8 V DC - Pufferbetrieb
  • 9,5-13,8 V DC - Batteriebetrieb
• Ausgangsstrom: 20 A
• Einstellbereich der Ausgangsspannung: 13,5 V - 14,4 V GLEICHSTROM
• Restwelligkeitsspannung: 250 mV p-p max.
• Betriebstemperatur: -10°C...40°C

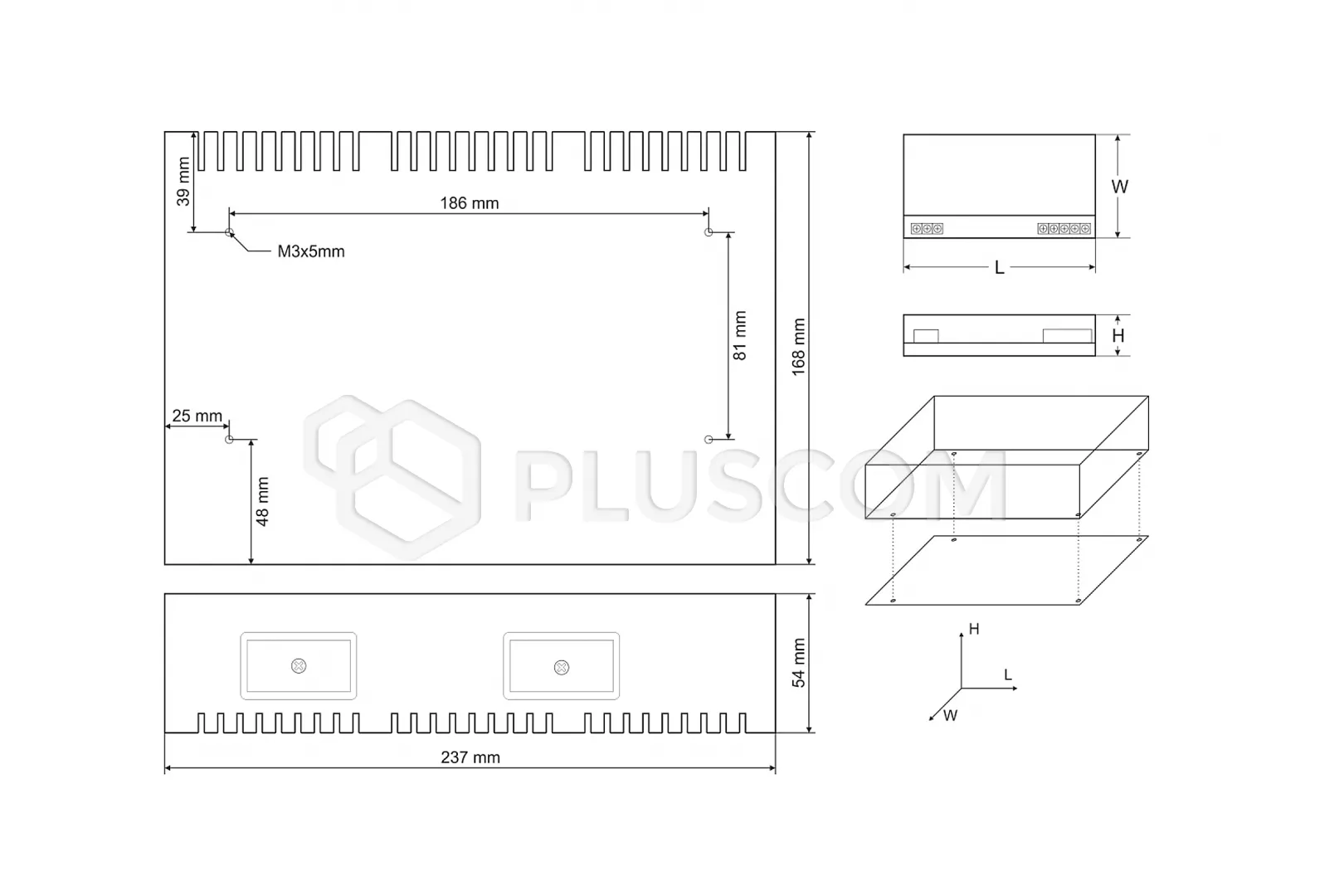

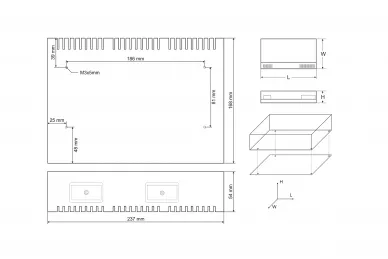

• Abmessungen: 237x168x54mm
• Gewicht: 1,30kg
