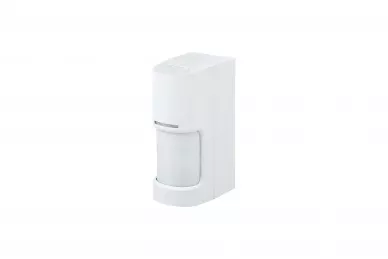

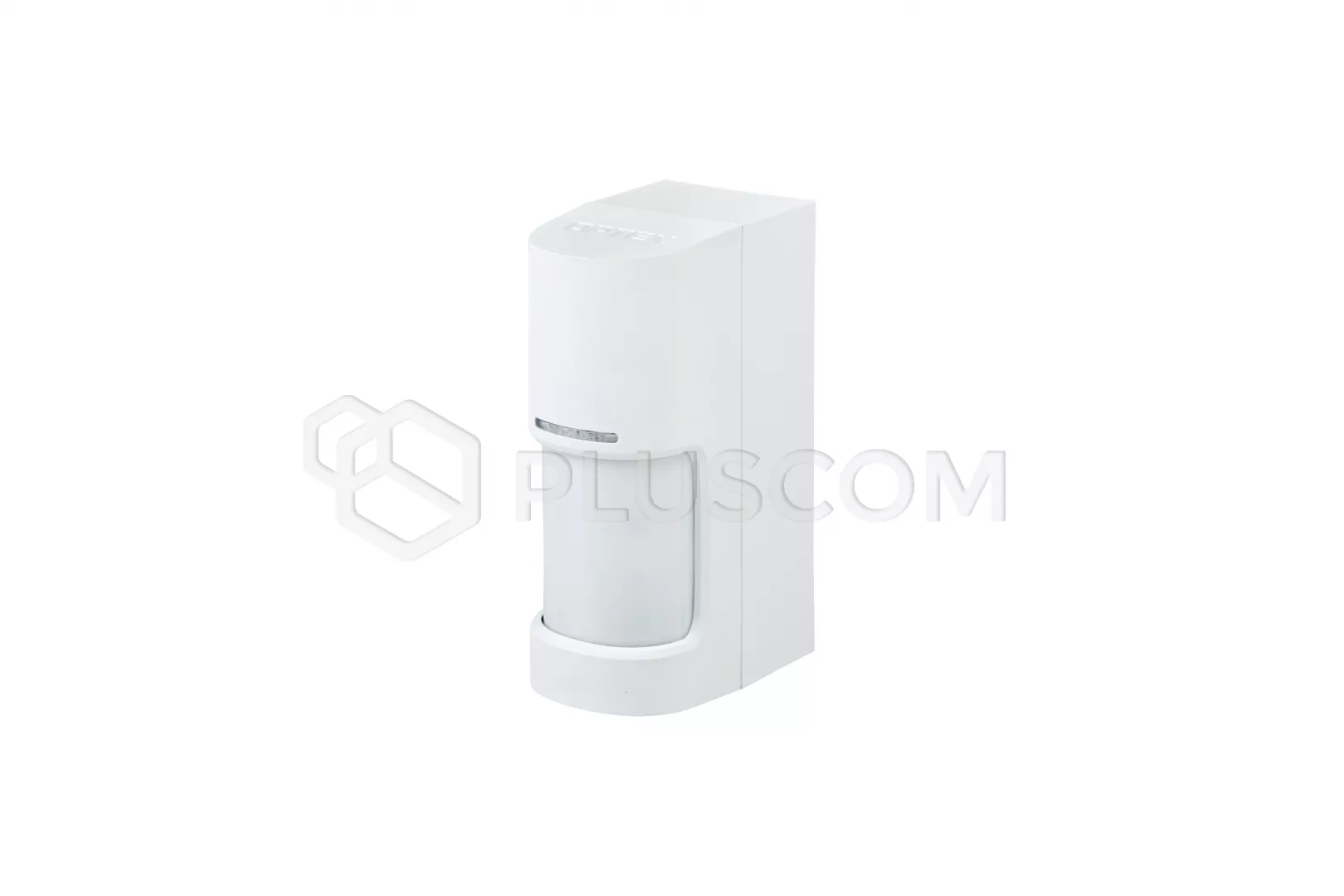

OPTEX WXS-RDAM-X5 Dualer 180° Weitwinkel-Außendetektor für hohe und niedrige Montage mit Reichweitenkontrolle und Anti-Maske, batteriebetrieben
Der WXS-DAM-X5 ist ein Vorhang-Außenbewegungsmelder mit dualer Technologie (4PIR + 2MW) und Erfassung in drei Kanälen. Der Erfassungsbereich ist abhängig von der Montagehöhe:
- Hohe Montage: Bei einer Höhe von 2,0 m ist der IR-Erfassungsbereich auf 9 m festgelegt.
- niedrige Montage: bei einer Höhe von 0,8-1,2 beträgt der IR-Erfassungsbereich 2,5-12 m
Der OPTEX WXS-AM ist ein 180°-Panorama-PIR-Sensor, der eine effektive Lösung für neue und bestehende Sicherheitssysteme darstellt. Das Gerät verfügt über individuelle Empfindlichkeitseinstellungen für die rechte und linke Seite.
Der Melder verfügt über unabhängige Alarmausgänge für jede Seite, die ein Alarmsignal erzeugen. Dies ist besonders nützlich für die Aktivierung von PTZ-Kameras, die Erkennung von Richtungen und das Umschalten zwischen Tag- und Nachterfassungsmustern über das Bedienfeld.
Selbstlernende digitale Infrarot-Anti-Masking-Funktion ist eine nützliche Option zur Erkennung von Versuchen, die Objektivoberfläche zu verdecken. Bevor der Algorithmus entscheidet, ob er einen Alarm auslöst, berücksichtigt er die anfängliche Sauberkeit des Objektivs, die durch Informationen über die aktuellen Umgebungsbedingungen optimiert wird.
Sonnenlichtminderung - Der Zeitpunkt der Anti-Masking-Aktivierung wird automatisch angepasst, wenn die Intensität des Sonnenlichts zu hoch ist.
Die Anti-Masking-Funktion wird durch kleine Insekten oder Wassertröpfchen nicht beeinträchtigt.
Alle WX-Modelle sind mit einem digital unterstützten Signalerkennungsalgorithmus namens SMDA ausgestattet. Durch die Analyse von Erkennungsmustern und Daten aus der Umgebung verbessert SMDA die Widerstandsfähigkeit gegenüber verschiedenen Störungen, wie z. B. Wetterveränderungen oder Bewegungen der Vegetation.
Die UND-Logikfunktion löst nur dann einen Alarm aus, wenn ein Eindringling gleichzeitig in den oberen und unteren Erfassungsbereich des PIR eindringt. Dadurch werden auch Fehlalarme vermieden, die durch kleine Tiere ausgelöst werden.
MERKMALE:
- Bewegungsmelder mit 9/12 m Reichweite und 180°-Erfassung
- unempfindlich gegen Tiere
- batteriebetrieben
- selbstlernende digitale Infrarot-Anti-Maskierungsfunktion
- doppelter Weißlichtfilter
- stabiler Betrieb gegen Lichtinterferenzen
- unabhängige Einstellung der Größe des Erfassungsbereichs
- drei Ebenen der Panoramadetektion
- Tag/Nacht-Modus
- separate Signalausgänge
- unabhängige Einstellung der Empfindlichkeit
- kann an PTZ-Kameras angeschlossen werden
- Logische SMDA-Funktion
- Bereichseinstellung Blende und Bereichsmaskierungsplatte
- Widerstandsbuchse am Ende der Leitung
- große LED-Anzeige
- robustes und wetterfestes Gehäuse (IP55)
- Deckel manipulationssicher
- erdgebundener Sabotageschalter
- Eingebaute Wasserwaage für einfache Installation
- optionale Masthalterung (PMP-01)
SPEZIFIKATIONEN:
- Erkennungsmethode: Passiv-Infrarot + Mikrowelle
- Erkennungsmerkmale
-
- hohe Montage: 9 m, 180° Winkel
- hohe Montage: 12 m, 180°-Winkel
- PIR-Abdeckung:
-
- hohe Montage: 14 horizontale Paare, 4 vertikale Ebenen
- niedrige Montage: 14 horizontale Paare, 2 vertikale Lagen
- Einstellung der PIR-Reichweite:)
-
- hohe Montage: 9,0 m (fester Wert)
- niedrige Montage: 2,5 bis 12 m
- Erkennbare Geschwindigkeit der Bewegung: 0,3 bis 2 m/s
- Empfindlichkeit: 2,0 bei 0,6 m/s, getrennt für jede Seite einstellbar
- Frequenz: 10,525GHz
- Spannungsversorgung: 3-3,6 V DC
- Stromverbrauch: 19 μA Standby 4 mA (max.) bei 3 V DC
- Alarmdauer: 2 s (+/-0,1 s)
- Einrichtungszeit: ca. 60 s (LED blinkt)
- Alarmausgang (P): Relais Typ "C", 10 V DC 0,01 A (max.) [Schaltung: nur rechte Seite oder Alarm von beiden Seiten], [N.O.. / N.C.]
- Alarmausgang (L): Relais Typ "C", 10 V DC 0,01 A (max.) [schaltend: nur linke Seite oder Alarm auf beiden Seiten], [N.O. / N.C. / N.C.]
- Fehlerausgang: Relais Typ "C", 10 V DC 0,01 A (max.) schaltend [N.O.. / N.C.], (gemeinsam mit Sabotageausgang)
- LED-Anzeige :
-
- rote LED:
-
- Vorbereitung für den Betrieb
- Alarm
- Erkennung von Verdeckungen
- Einstellung "Hochmontage
- gelbe LED:
-
- Vorbereitung für den Betrieb
- Mikrowellenerkennung
- weiße Farbe
- Gehäusedichtheit IP 55
- Montagehöhe
-
- hohe Montage: 2,0 m
- niedrige Montage: 0,8 m bis 1,2 m
- Arbeitstemperatur -20ºC bis +45ºC
- Abmessungen: 124,3x91,7x201,5mm
- Gewicht: 770g
Enthalten:
- POWER- und ALARM-Kabel (P)
- Alarmkabel (L)
- TROUBLE-Kabel
- Band "Klettverschluss"
- 5 x Bereich Abdeckplatte)
- 2 x Schrauben (4x20 mm)
- 1 x Sicherheitsschraube
