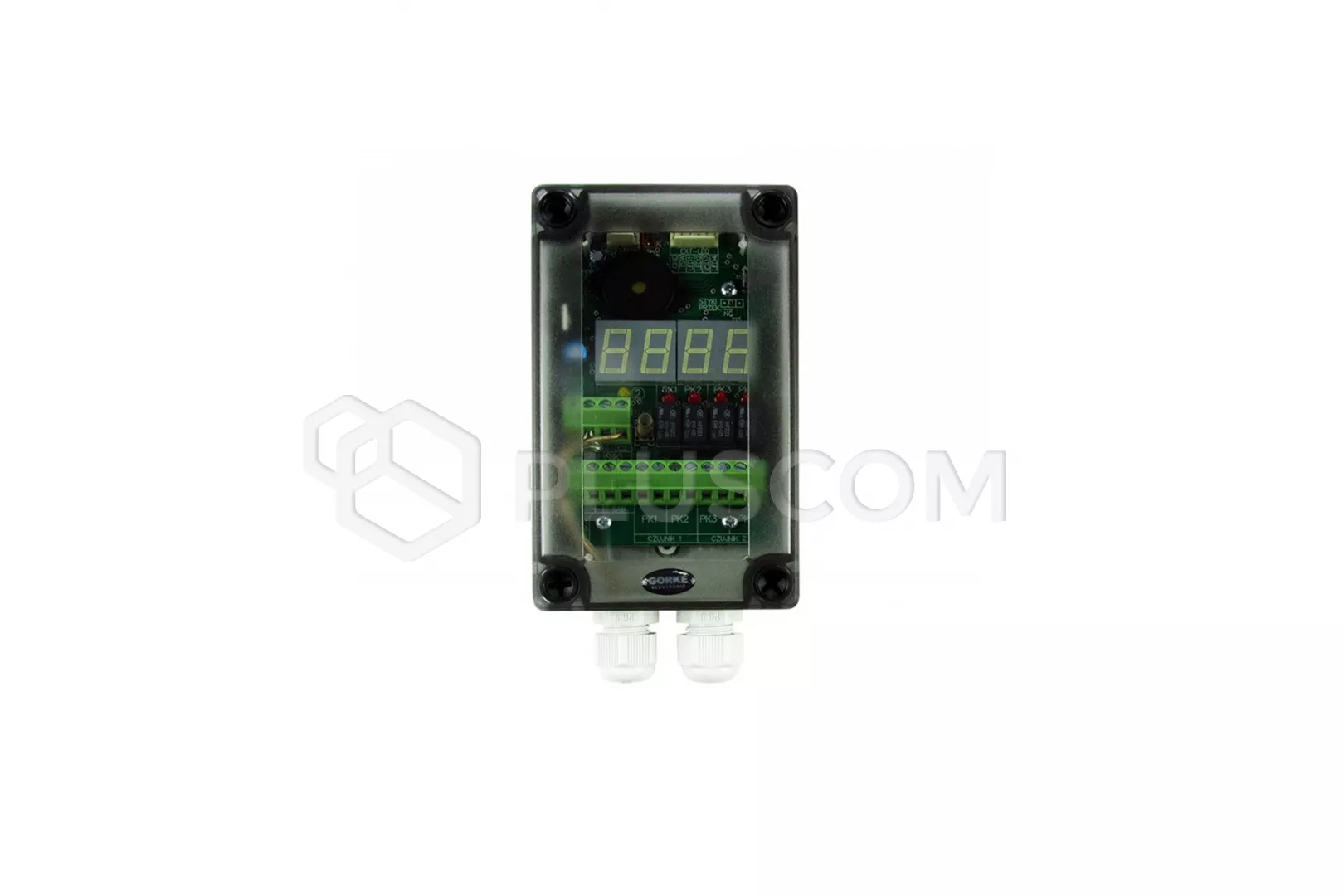

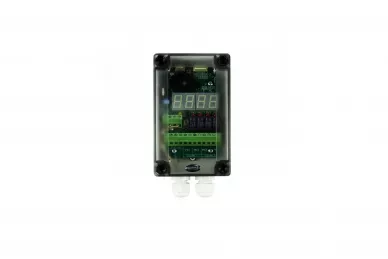

Der Temperaturregler ist für die Steuerung/Signalisierung in Verbindung mit der von den Sensoren C1 und C2 gemessenen Temperaturänderung vorgesehen. An den Regler können ein oder zwei Temperaturfühler vom Typ DS18B20 angeschlossen werden, die mit dem Gerät geliefert werden.

Der Regler verfügt über vier Relais, deren Kontakte (Schließer oder Öffner) auf der Klemmleiste herausgeführt sind. Die Steuerung ist mit einem internen Summer ausgestattet, der die Aktivierung eines beliebigen Relais anzeigt. Zusätzlich kann ein externes LED-Panel und eine Reset-Taste an den Controller angeschlossen werden.

Das Steuergerät verfügt über eine interne LED-Anzeige, die die aktuelle Temperatur der Sensoren C1 und/oder C2 anzeigt. Die Temperatur wird mit einer Auflösung von 0,125 Grad gemessen, auf dem Display wird sie auf 1/10tel Grad aufgerundet.

Funktionsbeschreibung:
Relais - Jedes der vier Relais wird individuell nach voreingestellten Parametern ein-/ausgeschaltet.

• das Relais schaltet, wenn die Schalttemperatur 0,1 Grad in der entgegengesetzten Richtung zur Schalttemperatur des Relais überschreitet
• das Relais schaltet aus, wenn die Ausschalttemperatur um 0,1 Grad in entgegengesetzter Richtung zur Einschalttemperatur des Relais überschritten wird

Signalgeber - Der akustische Alarm wird zusammen mit dem Relais aktiviert, wenn dies so konfiguriert ist (im Menü Allgemeine Einstellungen) und dauert an, bis der Alarm durch Drücken der Taste gelöscht wird.
