Gorke NBX-105 5-Kanal-Festsender

Gorke NBX-105 5-Kanal-Festsender

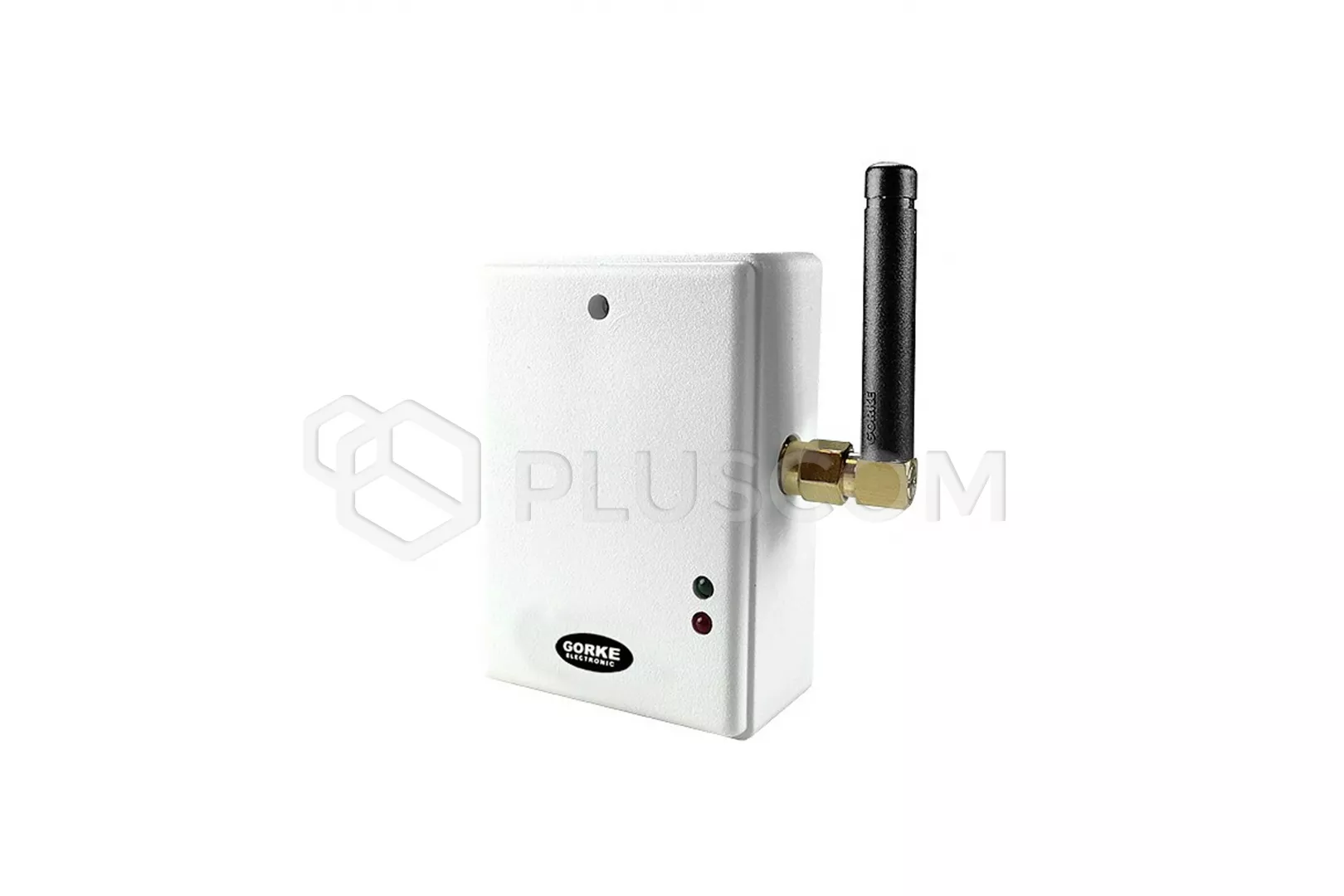

GORKE NBX-105 ist ein stationärer Sender mit einer Reichweite von bis zu 4000mwird zur Übertragung des Alarmsignals des überwachten Objekts verwendet.
Er ist für die Zusammenarbeit mit dem Empfänger RSX-K02 konzipiert und kann mit der magnetisch montierten Antenne AMD-430 verwendet werden.

Betriebsart:
Die Eingänge des Senders sind vom Typ NC, was bedeutet, dass der Zustand, in dem der Eingang mit Masse kurzgeschlossen ist, als Normalzustand betrachtet wird. Das Öffnen des Eingangs löst ein Ereignis aus und sendet den entsprechenden Code an den Empfänger, der daraufhin eine Empfangsbestätigung für das Ereignis an den Sender sendet. Wird eine Bestätigung empfangen, fährt der Sender mit der Übertragung des nächsten Ereignisses fort (sofern sich eines im Puffer befindet), und wenn keine Bestätigung erfolgt, wird das Ereignis in zufälligen Abständen wiederholt. Ein Kurzschluss des Eingangs gegen Masse löst kein Ereignis aus, sondern erst das erneute Öffnen des Eingangs führt zu einer neuen Übertragung. Das Senden eines Ereignisses und das Warten auf eine Antwort wird durch das Aufleuchten der roten Diode signalisiert, der Empfang einer Bestätigung durch das Aufleuchten der grünen Diode.

Die verwendete Lithiumbatterie reicht aus, um mindestens 40.000 Ereignisse zu übertragen, und die Betriebszeit im Standby beträgt über 5 Jahre. Ein niedriger Batteriestand wird durch das alle 5 Sekunden wiederholte Aufleuchten der roten Diode signalisiert, und die für den Batteriewechsel erforderliche Zeit beträgt nur wenige Minuten. 2 Wochen.

TECHNISCHE DATEN:

• Frequenz: 433,05 - 434,79 MHz
• Codierung: Rolling Code
• Funkmodul: LX / ST1 Sender/Empfänger
• Empfängerempfindlichkeit: min -130dBm
• Sender RF Leistung: +10 dBm
• Modulationsart: CSS-Spreizspektrum
• Stromversorgung: 3.6V LS14500 Batterie
• Antenne: Wendel, SMA 50 Ohm Anschluss
• Anzahl der Kanäle: 5 NC-Eingänge + Gehäusemanipulation
• Reichweite: 4 km
• Arbeitstemperatur: -10 ÷ +55 °C
• Luftfeuchtigkeit: max. 93% ± 3%
• Abmessungen: 48x68x26mm
• Gewicht: 68g
