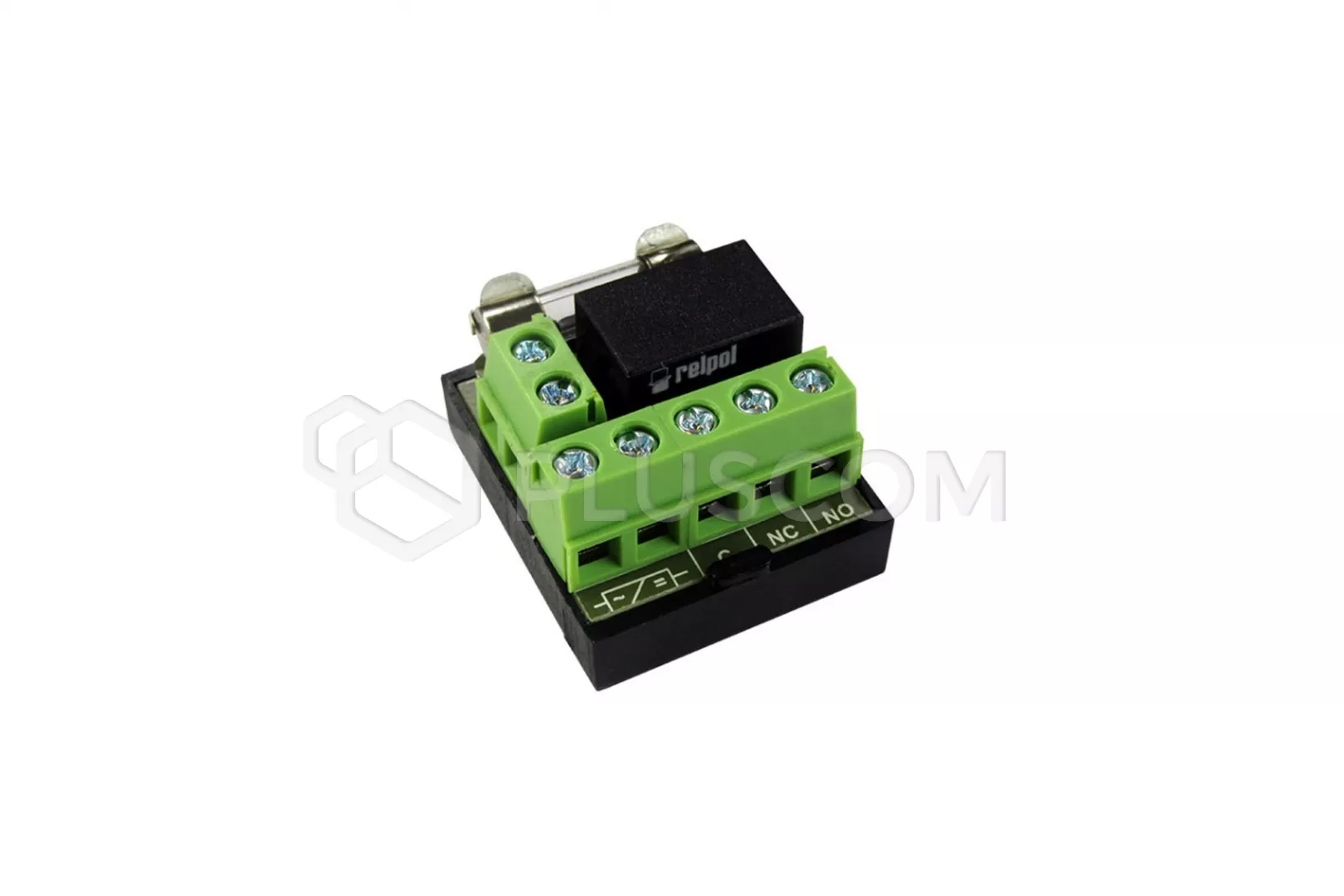

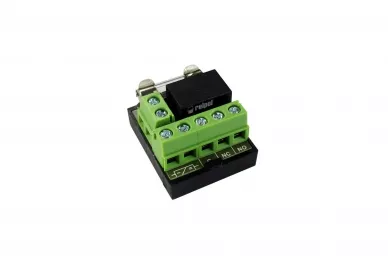

Gorke MPU-121 Universal-Relaiseinheit
Die MPU-121 wird in Systemen eingesetzt, die Steuersignale in Form von Relaiskontakten benötigen, z.B. in Steuerungssystemen, bei der Signalisierung, usw. Sie ist ein ausführendes Element des Zentralgerätes.
Das Modul wird in Situationen verwendet, in denen es notwendig ist, zu erhalten:
- eine höhere Last zu steuern, als der Ausgang erlaubt
- eine galvanische Trennung des Eingangs von der Last
- ein Signal mit entgegengesetzter Polarität zum Eingang
Über die MPU-121 ist es möglich, z.B. zu steuern. akustische und optische Signalgeber, Telefonwählgeräte, elektromagnetische Türöffner, Infrarotstrahler, etc.
Das Relais kann sowohl in Bezug auf Plus als auch auf Minus gesteuert werden. Die Relaisspule wird über einen Brückengleichrichter angesteuert, was die Montage vereinfacht, da nicht auf die Polarität der Anschlüsse geachtet werden muss, und gleichzeitig die Notwendigkeit einer Diode zum Schutz des Transistorausgangs vor den Auswirkungen von Überspannungen, die bei der Verwendung von induktiven Elementen wie Relais auftreten, überflüssig macht.
Die Klemmleiste enthält die Steuerklemmen der Spule und die Relaiskontakte: Schließer (NO), Öffner (NC), Wechsler (C).
