Gorke AYK-437 Direktionale Antenne BNC

100,61 EUR enthält 19.00% VAT
Produkt-Code: #25722
Produzent: Gorke
  • Frequenzbereich: 420-442 MHz
  • Impedanz: 50 Ohm
  • Anschluss: BNC
  • Länge des Kabels: 3m

Lieferung und Steuer:
Deutschland VAT: 19.00% ändern
Lieferkosten von:
10,84 EUR

Formen der Bezahlung:

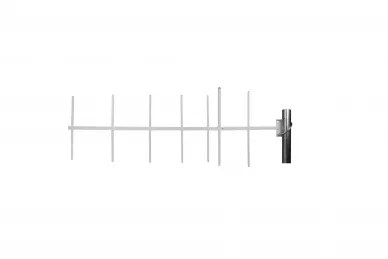

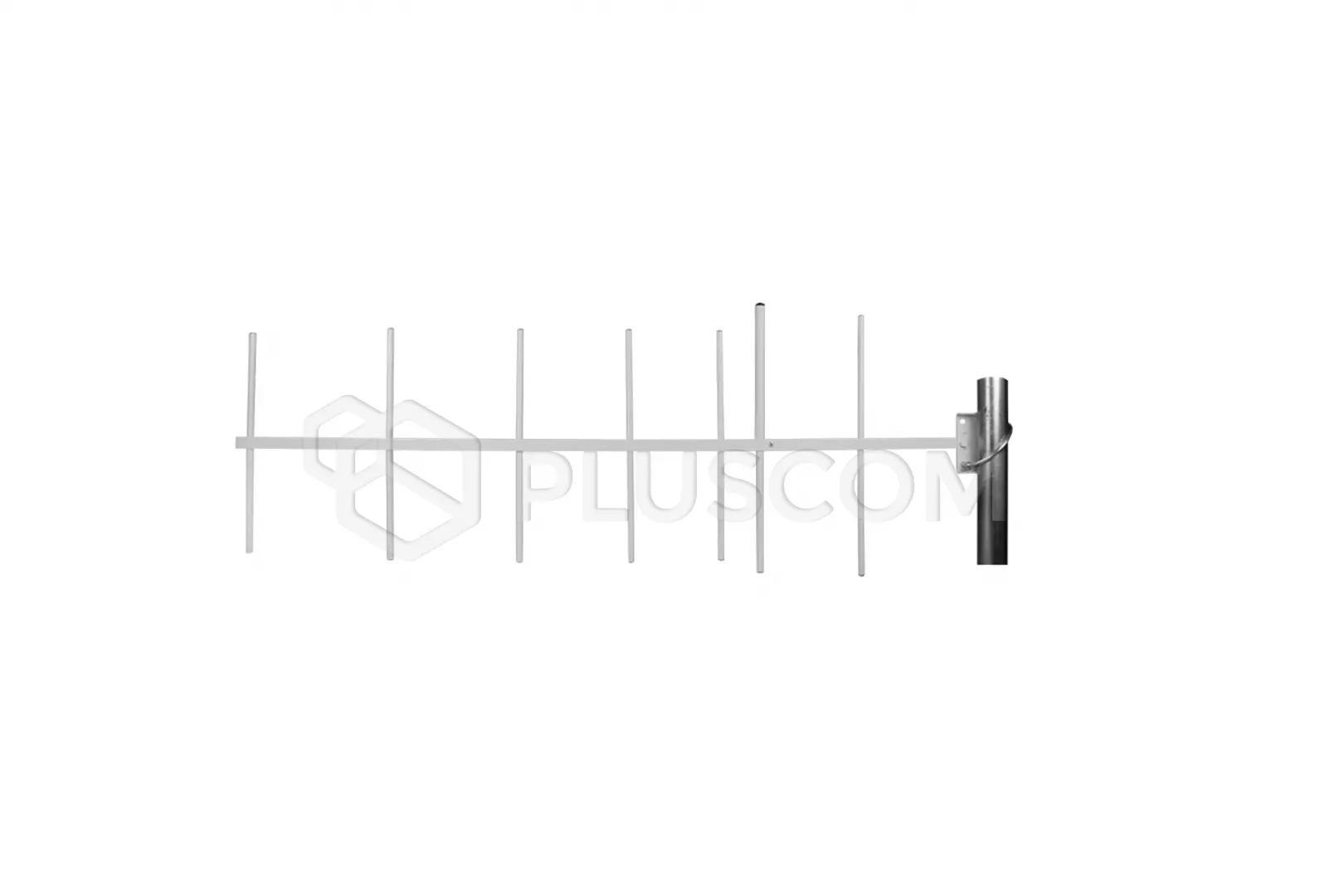

Gorke AYK-437 BNC-Richtantenne

Die AYK-437 ist eine Yagi-Richtantenne mit 7 Elementen, die mit einem 3 m langen RG58-Kabel mit BNC-Stecker geliefert wird.

Die Antenne hat einen Gewinn von 11,5 dB und gemäß den geltenden Vorschriften darf bei der Verwendung mit Sendern die zulässige Strahlungsleistung von 10 dBm (EIRP) nicht überschritten werden. Die von uns hergestellten Sender (NRP, RNB oder RTS) haben eine voreingestellte Ausgangsleistung von 10 dBm - gemessen an der BNC-Buchse. Um die Anforderungen zu erfüllen, muss ein Dämpfungsglied von 10 dB in den Antennenweg eingefügt werden, oder z.B. Um die Anforderungen zu erfüllen, muss ein Dämpfungsglied von 10dB in den Antennenweg eingefügt werden oder z.B. ein zusätzliches Stück Koaxialkabel verwendet werden, um die abgestrahlte Leistung auf den zulässigen Wert zu reduzieren. Im Falle der Verwendung von RG58-Kabel, das bei 435 MHz eine Dämpfung von 35 dB/100 m aufweist, müssten mindestens 28 m Kabel verwendet werden. Es wird davon ausgegangen, dass die restlichen 1,5 dB an den zusätzlichen Steckern verloren gehen.

TECHNISCHE DATEN:
  • Frequenzband: 420 - 442 MHz
  • Typ: gerichtete Yagi 7-Element
  • Verstärkung: 11,5 dBi
  • VSWR: ≤ 1.2 : 1
  • Kabellänge: RG58 3m
  • Stecker: BNC
  • Impedanz: 50 Ohm
  • Betriebstemperaturbereich: -20 ÷ +55 °C
  • Abstrahlwinkel in der vertikalen Ebene (E): 45°
  • Ausstrahlungswinkel in der horizontalen Ebene (H): 65°
  • Abmessungen der Antenne: 990x360x16mm
