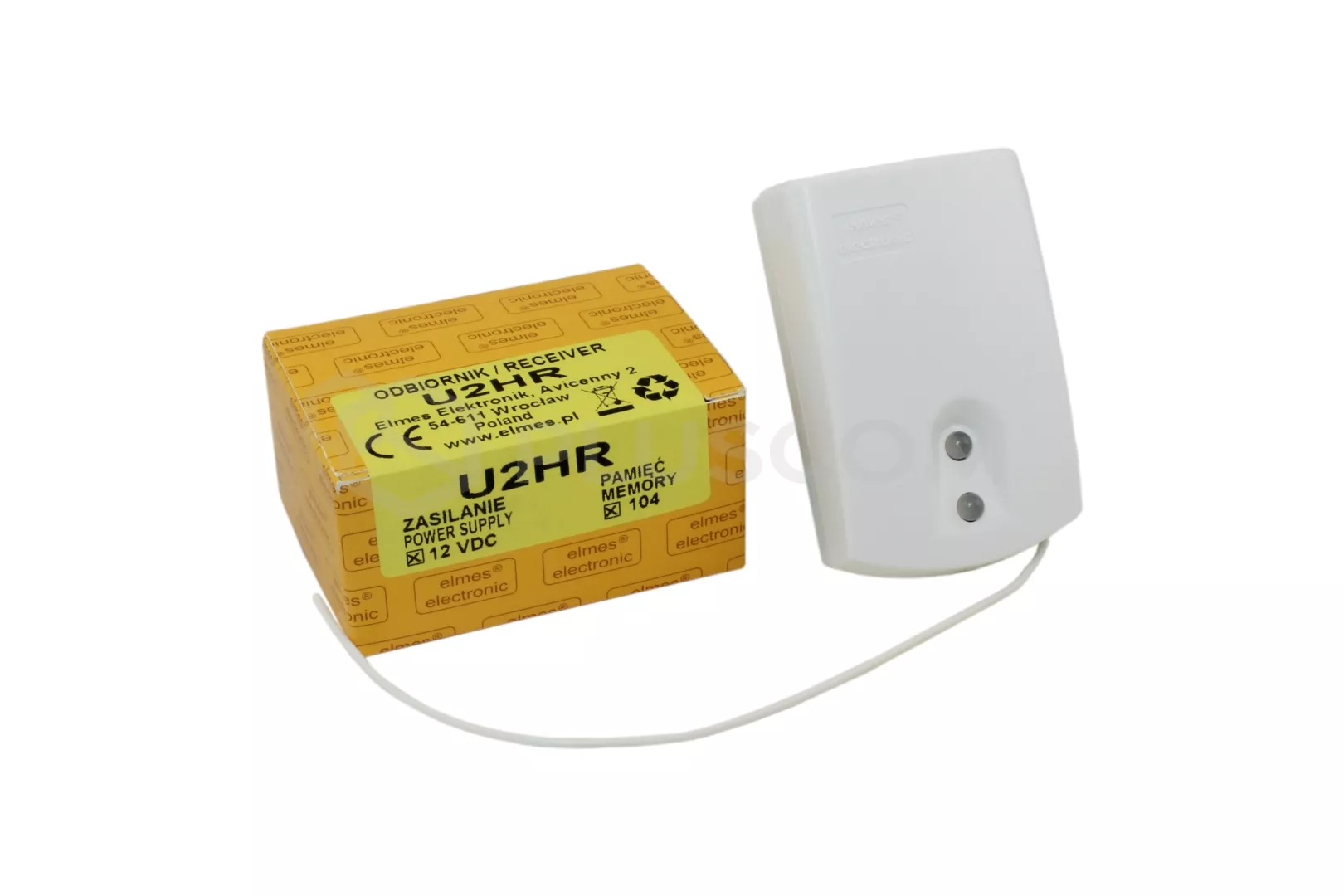

Elmes U2HR 2-Kanal-Empfänger

ELMES U2HR zweikanalig Superheterodyn Fernbedienungsempfänger

Der Empfänger kann arbeiten mit mit 104 ELMES-Fernbedienungen. System KEELOQ garantiert hohe Sicherheit Verwendung. Bei diesem System wird jedes Mal, wenn die Taste der Fernbedienung gedrückt wird, ein neuer Code generiert und gesendet. Der Empfänger verfolgt diese Änderungen und antwortet nur auf den neuen Code. Einmal verwendete Codes werden nicht akzeptiert. Dadurch wird verhindert, dass abgefangene Codes erneut verwendet werden.

Superheterodyn-Empfänger zeichnet sich durch hohe Empfindlichkeit und hohe Resistenz gegen Funkstörungen aus. Mit diesem Empfängertyp ist es auch möglich, die Empfänger nebeneinander zu betreiben, ohne dass gegenseitige Störungen zu befürchten sind.

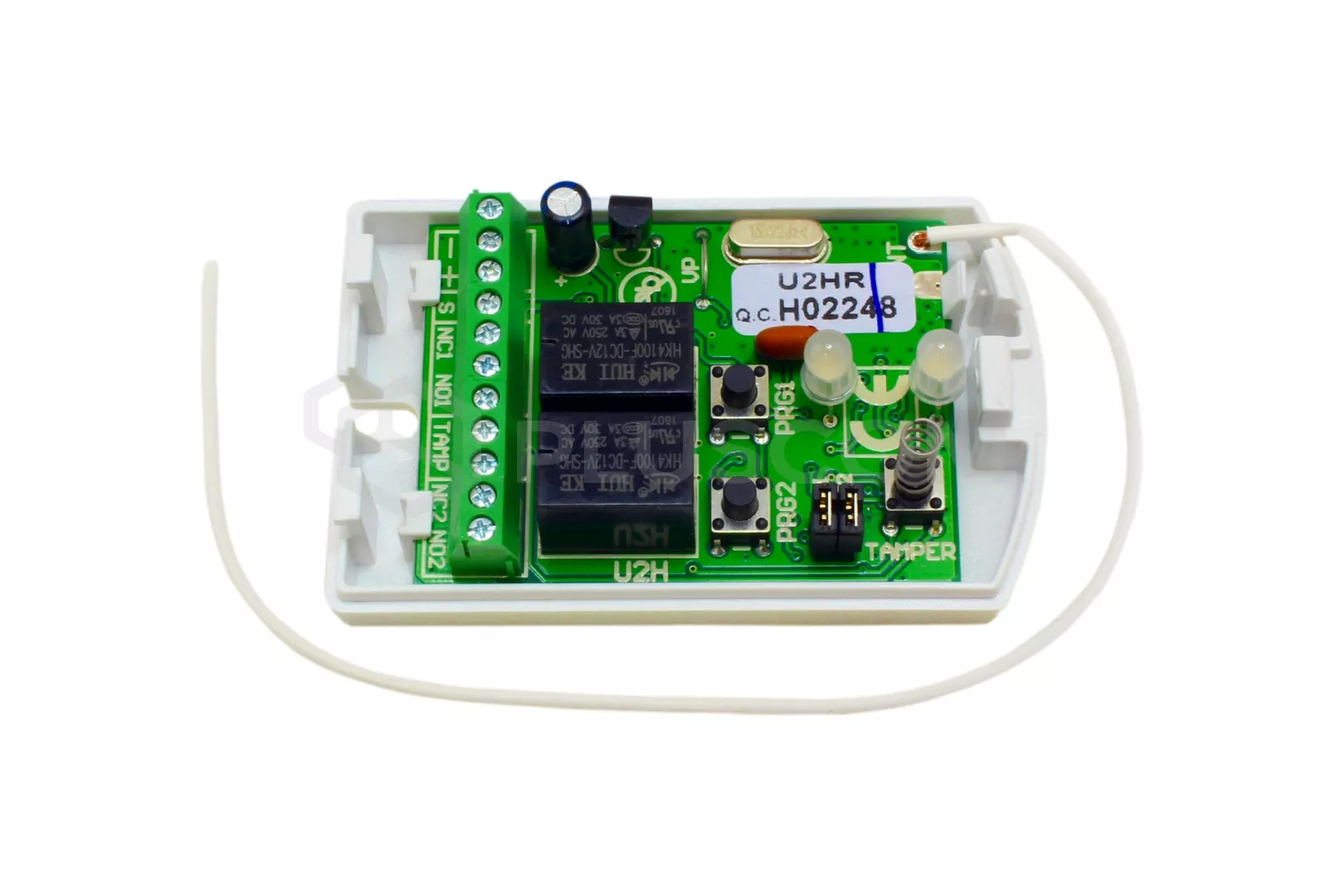

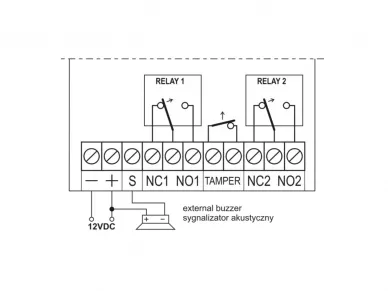

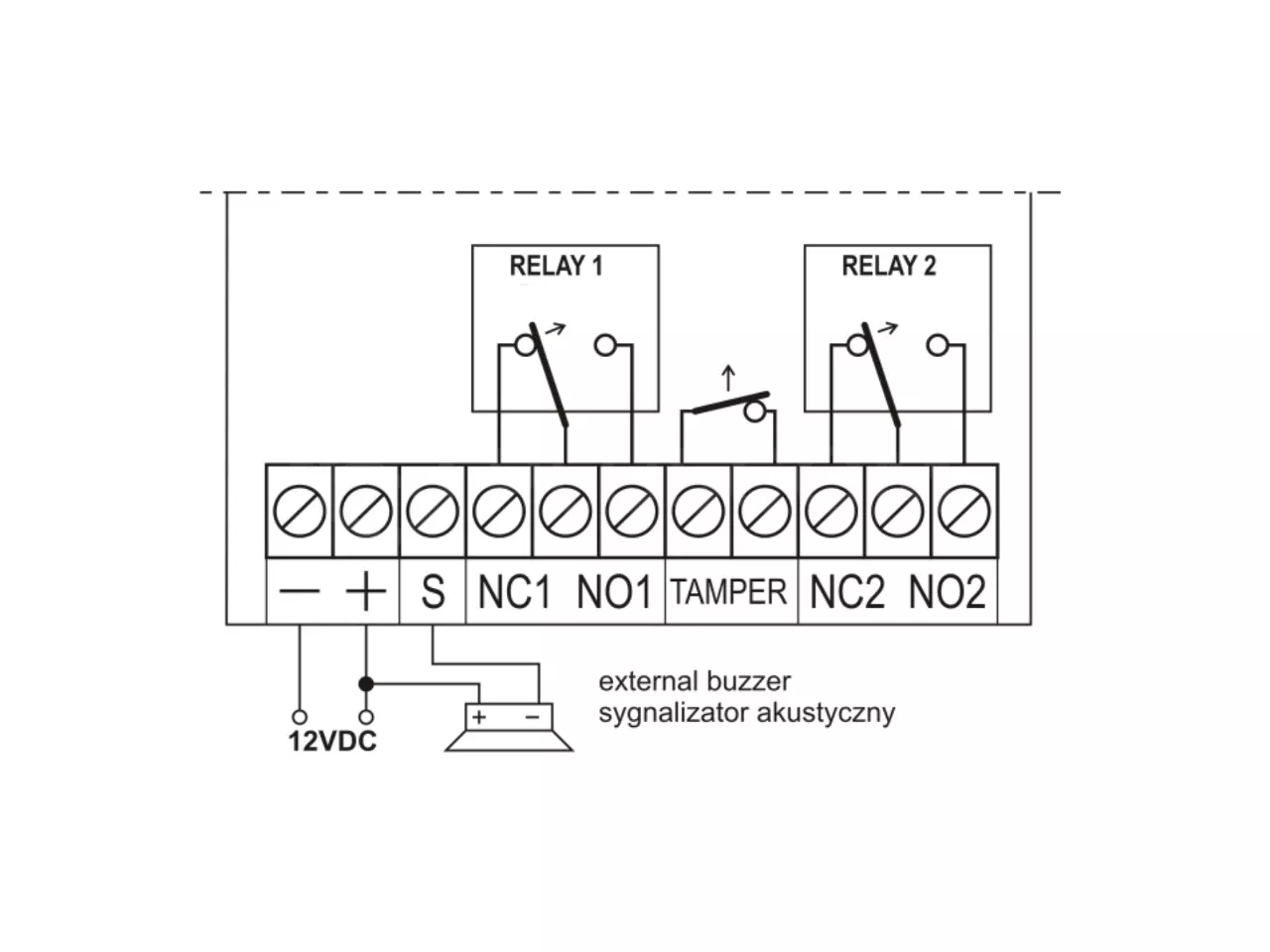

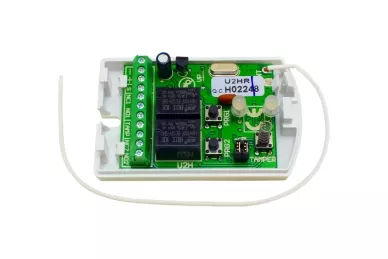

Der Empfänger hat Relaisausgängemit denen andere Geräte gesteuert werden können. Die Klemmleiste hat 3 Kontakte von je zwei Relais: Schließer (NO) und Öffner (NC) und eine gemeinsame Klemme.

Darüber hinaus haben wir einen Signalausgang mit offenem Kollektor (S), an den ein externes akustisches oder optisches Signal angeschlossen werden kann. Eine zweifarbige LED im Empfängergehäuse zeigt zudem den Schaltzustand des Relaisausgangs an.

BETRIEBSARTEN:

• Wenn die Taste der Fernbedienung gedrückt wird, schaltet sich der Ausgang für eine bestimmte Zeit ein. Ein erneutes Drücken der Taste bei eingeschaltetem Ausgang verlängert nur die Einschaltzeit.
• aufeinanderfolgende Betätigungen der Fernbedienungstaste schalten den Ausgang abwechselnd ein und aus, oder eine Taste schaltet den Ausgang nur ein und die andere nur aus
• der Ausgang ist so lange eingeschaltet, wie die Taste der Fernbedienung gedrückt wird. Sobald die Taste losgelassen wird, bleibt der Ausgang für eine Zeit eingeschaltet, die 8 Mal kürzer ist als die programmierte Zeit
• aufeinanderfolgende Betätigungen der Fernbedienungstaste schalten den Ausgang abwechselnd ein und aus, aber zusätzlich schaltet sich der Ausgang nach einer programmierten Zeit aus
• aufeinanderfolgende Betätigungen der Fernbedienungstaste schalten den Ausgang abwechselnd ein und aus.


TECHNISCHE DATEN:

• Betriebsfrequenz: 433,92 MHz
• KEELOQ® Floating Code System. von Microchip Corp. USA
• Fernbedienungsspeicher: max. 104

• Stromversorgung: DC 11-17V

• Betriebstemperatur: -20°C bis + 55°C
• Belastbarkeit des Relaisausgangs: 1A, 120VAC/30VDC
• Betriebsarten des Ausgangs:
• • monostabil: Ausgangsaktivierungszeit: von 0,25 s bis 4 Stunden
  • bistabil: ein - aus
• S-Ausgang (1A/60V) vom Typ "offener Kollektor"
• Anti-Sabotage-Ausgang zur Anzeige der Gehäuseöffnung, Typ NC
  (kurzgeschlossen, wenn das Gehäuse geschlossen ist), verwendet in Alarmanlagen
• Außenabmessungen: 24x46x73mm


Der Empfänger enthält keine Fernbedienung.
